一燃气比例阀

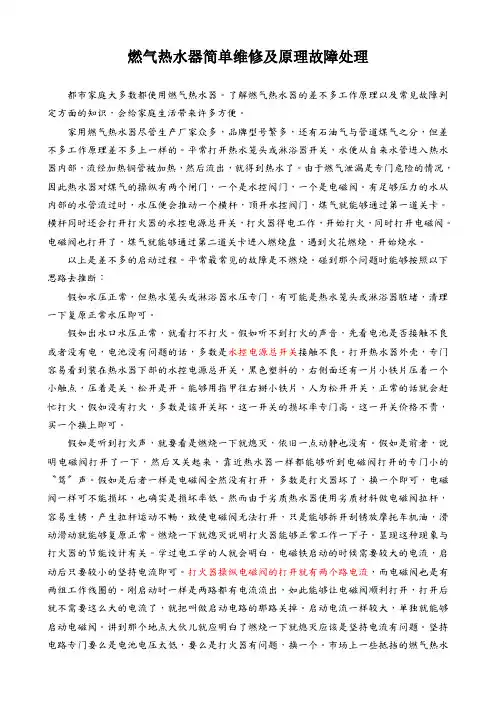

燃气热水器简单维修及原理故障处理都市家庭大多数都使用燃气热水器。

了解燃气热水器的差不多工作原理以及常见故障判定方面的知识，会给家庭生活带来许多方便。

家用燃气热水器尽管生产厂家众多，品牌型号繁多，还有石油气与管道煤气之分，但差不多工作原理差不多上一样的。

平常打开热水笼头或淋浴器开关，水便从自来水管进入热水器内部，流经加热铜管被加热，然后流出，就得到热水了。

由于燃气泄漏是专门危险的情况，因此热水器对煤气的操纵有两个闸门，一个是水控阀门，一个是电磁阀。

有足够压力的水从内部的水管流过时，水压便会推动一个横杆，顶开水控阀门，煤气就能够通过第一道关卡。

横杆同时还会打开打火器的水控电源总开关，打火器得电工作，开始打火，同时打开电磁阀。

电磁阀也打开了，煤气就能够通过第二道关卡进入燃烧盘，遇到火花燃烧，开始烧水。

以上是差不多的启动过程。

平常最常见的故障是不燃烧。

碰到那个问题时能够按照以下思路去推断：假如水压正常，但热水笼头或淋浴器水压专门，有可能是热水笼头或淋浴器脏堵，清理一下复原正常水压即可。

假如出水口水压正常，就看打不打火。

假如听不到打火的声音，先看电池是否接触不良或者没有电，电池没有问题的话，多数是水控电源总开关接触不良。

打开热水器外壳，专门容易看到装在热水器下部的水控电源总开关，黑色塑料的，右侧面还有一片小铁片压着一个小触点，压着是关，松开是开。

能够用指甲往右掰小铁片，人为松开开关，正常的话就会赶忙打火，假如没有打火，多数是该开关坏，这一开关的损坏率专门高。

这一开关价格不贵，买一个换上即可。

假如是听到打火声，就要看是燃烧一下就熄灭，依旧一点动静也没有。

假如是前者，说明电磁阀打开了一下，然后又关起来，靠近热水器一样都能够听到电磁阀打开的专门小的〝笃〞声。

假如是后者一样是电磁阀全然没有打开，多数是打火器坏了，换一个即可，电磁阀一样可不能损坏，也确实是损坏率低。

然而由于劣质热水器使用劣质材料做电磁阀拉杆，容易生锈，产生拉杆运动不畅，致使电磁阀无法打开，只是能够拆开刮锈放摩托车机油，滑动滑动就能够复原正常。

4.3 向浴缸内注水4.3.1使用前准备¥ 关闭浴缸的放水栓；¥ 如果有浴缸盖请盖上。

(注水时请打开)4.3.2 通过面板操作器注水时请按照以下的方法进行A. 初次使用时，按下面板操作器的电源开关，面板显示器闪烁显示标准模式的水温"42℃"，3秒钟后显示实际出水温度。

标准模式下的水温(例42℃)标准模式下的水温(例42℃)优先显示亮¥ 热水器的设定温度范围为35℃-70℃，在温度范围35℃-48℃区间内，按下温度设定按键以1℃为单位上升或下降，而 且设定完温度时，会闪烁显示3秒设定温度，随后显示实际水温；在温度范围50℃-70℃区间，按下温度设定按键是以 5℃为单位上升或下降，且设定温度完成后会闪烁10秒显示设定温度，随后显示实际水温。

¥ 为了使机器在进水温度较低的情况下，也能达到更好的恒温使用性能，在部分额定热负荷较小的机型上特设水量调节 旋钮。

当出现出水温度低于设定温度时，请将水量调节旋钮适当关小, 使得到最佳的恒温调节范围.”¥ 当超出机器使用范围而无法达到设定温度，不属于产品质量问题，可通过调节进水量达到设定温度.4.2 水温调节¥ (热水器同时连接面板操作器和浴室有线遥控器时)正在使用热水时¥ 无法从35~48℃的温度设定改变为高温(50℃，55℃，60℃，65℃，70℃)。

¥ 设定为高温(50℃，55℃，60℃，65℃，70℃)时，无法升高温度。

Hi7机型：Ei7+/Ei6+机型：¥ Hi7系列通过按auto 按键，使LCD 上的"浴缸模式"闪烁，同时显示屏会闪烁显示水量设定值，此时可通过上下键设定水 量。

¥ 对Ei7+和Ei6+系列按下水量设定开关，LCD 显示屏会闪烁显示水量设定值时，按触上下按键进行水量设定。

¥ 设定水量范围为10~990升(每10升为1单位)，用户可根据自己需求任意设定。

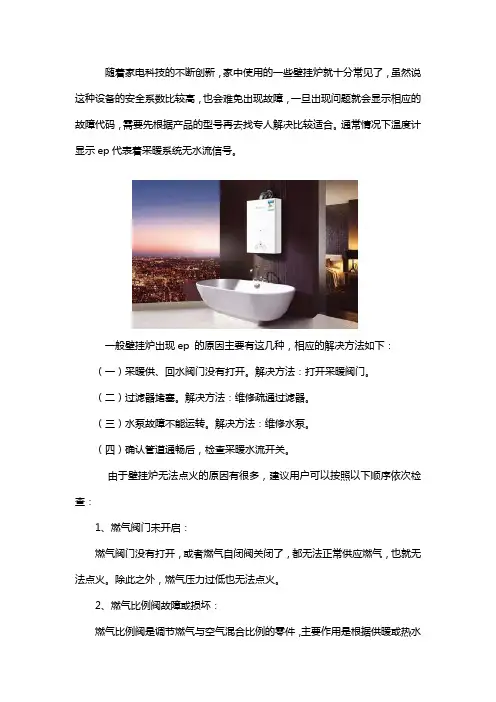

随着家电科技的不断创新，家中使用的一些壁挂炉就十分常见了，虽然说这种设备的安全系数比较高，也会难免出现故障，一旦出现问题就会显示相应的故障代码，需要先根据产品的型号再去找专人解决比较适合。

通常情况下温度计显示ep代表着采暖系统无水流信号。

一般壁挂炉出现ep 的原因主要有这几种，相应的解决方法如下：（一）采暖供、回水阀门没有打开。

解决方法：打开采暖阀门。

（二）过滤器堵塞。

解决方法：维修疏通过滤器。

（三）水泵故障不能运转。

解决方法：维修水泵。

（四）确认管道通畅后，检查采暖水流开关。

由于壁挂炉无法点火的原因有很多，建议用户可以按照以下顺序依次检查：1、燃气阀门未开启：燃气阀门没有打开，或者燃气自闭阀关闭了，都无法正常供应燃气，也就无法点火。

除此之外，燃气压力过低也无法点火。

2、燃气比例阀故障或损坏：燃气比例阀是调节燃气与空气混合比例的零件，主要作用是根据供暖或热水需求的热量多少而多壁挂炉进行功率调节。

如果燃气比例阀损坏，也将无法点火。

3、烟道通风异常：燃气壁挂炉的烟道大多是双轴烟道，负责排出燃烧产生的废气，同时吸入用于助燃的空气（氧气）。

如果排风不畅将无法点火。

此外，风机和风压开关是排气系统的组件，同步检查是否故障。

4、点火针损坏，点火主板故障：点火电极、火焰检测针、点火板是控制点火的直接部件，出现故障或损坏则无法点火。

5、自来水压力过低，则在夏季模式下使用热水时无法点火。

通过上述的相关分析，希望给您的疑问能提供一些帮助和解答，如果您无法得知是什么原因最好和相关的售后服务人员取得联系。

图解燃气热水器的结构与工作原理一、家用燃气快速热水器的结构：目前，我国家用燃气快速热水器发展很快，品种繁多，但其工作原理基本结构大致相同。

典型的热水器一般包括以下几个部分：外壳；给排气装置；燃烧器；热交换器（俗称水箱）；气控装置；水控装置；水、气联动装置；控制系统。

家用燃气快速热水器结构图（平衡式）1、给排气装置1）半密闭自然排气装置①防倒风排气罩的作用是当因外界因素使排烟系统产生倒灌风时，使热水器能够维持工作，其工作原理为：当排烟系统发生倒灌风时，导流板使倒灌风不能直接吹向燃烧器，而是与烟气一道通过释放口排至室内。

②排气筒应由不可燃、耐热、耐腐蚀材料制成。

③风帽的作用一是防止或减轻各种风对排烟系统的影响；二是防止雨、雪和其他异物进入排气系统。

2）密闭式给排气装置①密闭式自然给排气装置（平衡烟道）②强制式排气和给排气装置2、燃烧器1）喷嘴2）引射器3）燃烧器头部及火孔3、热交换器（俗称水箱）4、水控、气控装置5、水气联动装置二、燃气热水器水气联动装置结构原理:水气联动装置包括水控装置和气控装置，工作原理就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀。

水气联动装置（俗称水气联动阀）包括水控装置和气控装置，主要部件有：进气口、泻压阀杆、锥形管、鼓膜、水温调节阀、顶杆、微动开关、火力调节阀、电磁阀、进气口等。

家用快速燃气热水器水气联动装置图1、水控、气控装置1）、气控装置由气阀组件组成，控制燃气的启闭和燃气流量，又称火力调节阀。

2）、水控装置是控制水流量的装置，又称水温调节阀。

2、水气联动装置工作原理水气联动装置的作用是保证在水压足够，且被引进热交换器流动时，燃气控制阀门才能打开；而当水流停止或压力不足时，自动切断燃气的供气通路，防止因缺水而烧坏设备，即通常所说的“水到，气到”。

工作原理简单地说，就是检测到足够的冲击水压时，启动燃气机械开关（草帽垫），启动电路（一般为微动开关）进而启动电机、脉冲点火器和电磁阀（燃气电子阀，注意，气路上有两道阀门，这是安全的要求，更是国家标准的强制性要求）。

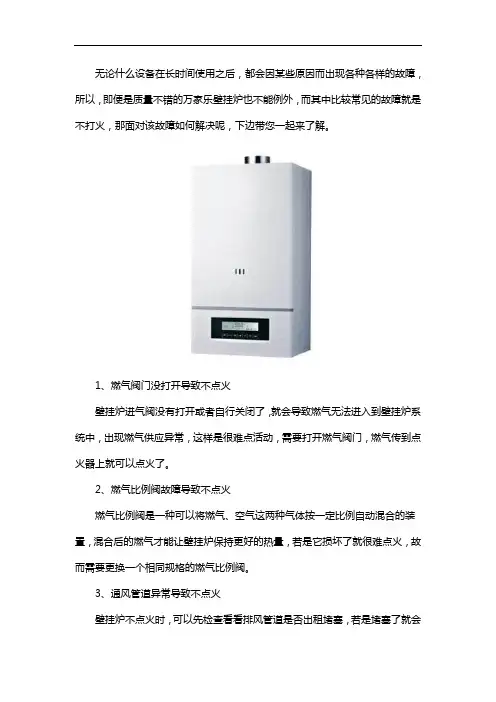

无论什么设备在长时间使用之后，都会因某些原因而出现各种各样的故障，所以，即便是质量不错的万家乐壁挂炉也不能例外，而其中比较常见的故障就是不打火，那面对该故障如何解决呢，下边带您一起来了解。

1、燃气阀门没打开导致不点火
壁挂炉进气阀没有打开或者自行关闭了，就会导致燃气无法进入到壁挂炉系统中，出现燃气供应异常，这样是很难点活动，需要打开燃气阀门，燃气传到点火器上就可以点火了。

2、燃气比例阀故障导致不点火
燃气比例阀是一种可以将燃气、空气这两种气体按一定比例自动混合的装置，混合后的燃气才能让壁挂炉保持更好的热量，若是它损坏了就很难点火，故而需要更换一个相同规格的燃气比例阀。

3、通风管道异常导致不点火
壁挂炉不点火时，可以先检查看看排风管道是否出租堵塞，若是堵塞了就会
出现排风不顺畅，故而不能点火，还可以检查风机、风压组件等是否有损坏，这些部件损坏了就要更换才能保证正常点火。

4、水压偏低导致不点火
据专家介绍，壁挂炉水压太低，不仅会上不了水，而且也会导致壁挂炉不能正常点火，这时候需要安装一个循环泵，去增加水压。

5、点火器偏移或者损坏导致不点火
壁挂炉点火器如果出现异常的话，是很难点火的，而壁挂炉点火器由控制器、脉冲点火器两个部分组成，不管是哪个部件出问题，都无法点火，若点火针偏移了，需要将其纠正过来，若是老化了就需要更换一个。

以上就是关于万家乐壁挂炉不点火如何解决的内容介绍，希望对大家在遇到该类故障时有所帮助，同时，如有不清楚的可咨询成就家修，该公司是以提供上门服务为核心业务的到家服务平台，服务内容主要涵盖：家庭维修（水电维修、管道疏通、沙发翻新、家具门窗）、家电维修、家政等众多领域，不仅可为用户提供高品质、便捷、安心的上门生活服务，且收费合理，因此，现深受客户的好评。

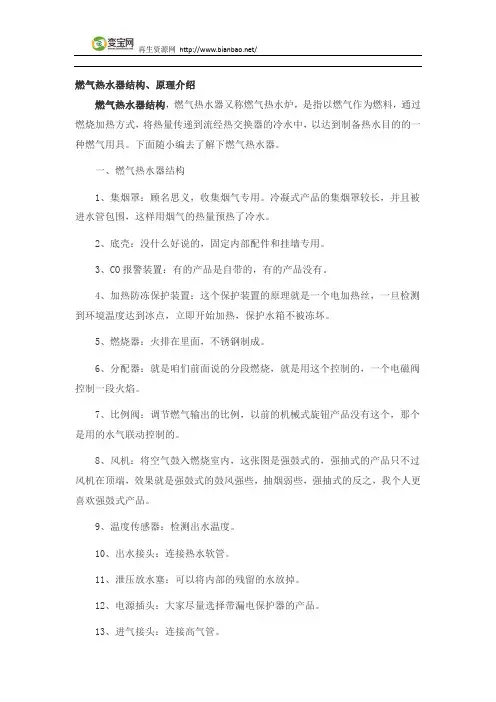

燃气热水器结构、原理介绍燃气热水器结构，燃气热水器又称燃气热水炉，是指以燃气作为燃料，通过燃烧加热方式，将热量传递到流经热交换器的冷水中，以达到制备热水目的的一种燃气用具。

下面随小编去了解下燃气热水器。

一、燃气热水器结构1、集烟罩：顾名思义，收集烟气专用。

冷凝式产品的集烟罩较长，并且被进水管包围，这样用烟气的热量预热了冷水。

2、底壳：没什么好说的，固定内部配件和挂墙专用。

3、CO报警装置：有的产品是自带的，有的产品没有。

4、加热防冻保护装置：这个保护装置的原理就是一个电加热丝，一旦检测到环境温度达到冰点，立即开始加热，保护水箱不被冻坏。

5、燃烧器：火排在里面，不锈钢制成。

6、分配器：就是咱们前面说的分段燃烧，就是用这个控制的，一个电磁阀控制一段火焰。

7、比例阀：调节燃气输出的比例，以前的机械式旋钮产品没有这个，那个是用的水气联动控制的。

8、风机：将空气鼓入燃烧室内，这张图是强鼓式的，强抽式的产品只不过风机在顶端，效果就是强鼓式的鼓风强些，抽烟弱些，强抽式的反之，我个人更喜欢强鼓式产品。

9、温度传感器：检测出水温度。

10、出水接头：连接热水软管。

11、泄压放水塞：可以将内部的残留的水放掉。

12、电源插头：大家尽量选择带漏电保护器的产品。

13、进气接头：连接高气管。

14、进水接头：连接冷水软管。

15、调水旋钮：可以调节进水的大小。

16、水量传感器：是由霍尔传感器和水流转子组件构成。

17、变压器：调节到合适的电压供给电机和内部电路使用。

18、点火器：这个其实也相当于调试器。

19、点火针：前面很尖，电离空气产生火花从而点燃燃气。

20、感应针：检测火焰是否燃烧。

21、控制器：里面有电路板和电子元件，用来实现自动控制。

22、热交换器：又称为水箱，但它不储水，铜制的最好，由盘管、翅片和外壳组成。

23、防干烧温控器：当温度超过限定温度后，就会自动断开电路。

24、防冻温控器：当温度低于限定温度后，就会自动断开电路。

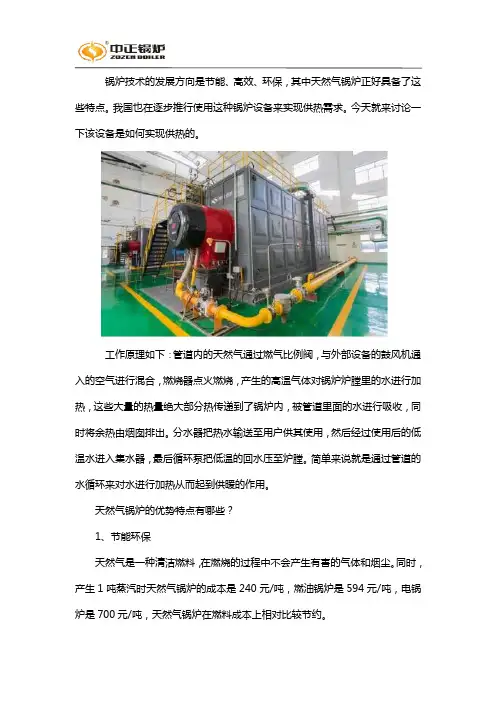

锅炉技术的发展方向是节能、高效、环保，其中天然气锅炉正好具备了这些特点。

我国也在逐步推行使用这种锅炉设备来实现供热需求。

今天就来讨论一下该设备是如何实现供热的。

工作原理如下：管道内的天然气通过燃气比例阀，与外部设备的鼓风机通入的空气进行混合，燃烧器点火燃烧，产生的高温气体对锅炉炉膛里的水进行加热，这些大量的热量绝大部分热传递到了锅炉内，被管道里面的水进行吸收，同时将余热由烟囱排出。

分水器把热水输送至用户供其使用，然后经过使用后的低温水进入集水器，最后循环泵把低温的回水压至炉膛。

简单来说就是通过管道的水循环来对水进行加热从而起到供暖的作用。

天然气锅炉的优势特点有哪些？
1、节能环保
天然气是一种清洁燃料，在燃烧的过程中不会产生有害的气体和烟尘。

同时，产生1吨蒸汽时天然气锅炉的成本是240元/吨，燃油锅炉是594元/吨，电锅炉是700元/吨，天然气锅炉在燃料成本上相对比较节约。

2、热效率比较高
相对于燃煤锅炉、燃油锅炉、电锅炉而言，天然气锅炉的热效率一般能达到90%以上。

3、使用寿命比较长
天然气锅炉因为使用的是清洁燃料，所以在燃烧的时候不会在炉膛内产生烟灰和积尘，所以使用寿命较其它锅炉要长。

以上就是关于天然气锅炉工作原理的相关介绍了，期望在这里能帮助您解决疑问。
