《建筑结构试验》（课程代码：02448）一、单项选择题(在每小题的四个备选答案中,选出一个正确答案,并将正确答案的序号填在题干的括号内.每小题2分,共28分)1.应变测量是通过两点间相对位移来近似地表示两点间的平均应变,下列哪种测试仪器或方法中,两点间的标距可任意选择.( )A.位移计方法B.电阻应变仪C.手持应变仪D.光弹法2.模型相似常数的个数一般比相似条件的数目( )A.多B.少C.相等D.由具体情况确定3.结构强迫振动的响应频率由下列哪个因素决定( )A.作用力的频率B.结构的刚度C.结构的阻尼D.结构的质量4.壳面对称轴上应布置几向应变测点( )A.一向B.二向C.三向D.六向5.结构疲劳试验中,荷载下限不应小于液压脉动加载器最大动荷载的( )A.1%B.2%C.3%D.5%6.在结构动力模型试验中,解决重力失真的方法是( )A.增大重力加速度B.增加模型尺寸C.增加模型材料密度D.增大模型材料的弹性模量7.下列哪个不是测量仪器的技术指标( )A.量程B.分辨率C.重复性D.重量8.钻芯法检测混凝土强度时,芯样直径不得小于骨料最大粒径的( )A.2倍B.3倍C.4倍D.5倍9.结构现场试验时,应保证各支墩和地基的总压缩变形不超过试件挠度的( )A.1/5B.1/10C.1/50D.1/10010.为得到钢筋混凝土梁截面上应力分布的规律和确定中和轴的位置,一般沿截面高度至少要布置几个测点( )A.2个B.3个C.4个D.5个11.为提高液压加载器的加载精度和准确性,应优先采用下列哪种仪表量测荷载值?( )A.油压表B.力传感器C.百分表D.手持式应变仪12.下列不属于生产性试验的是哪个?( )A.预制梁板试验B.南京长江大桥的使用寿命评估C.桥梁加宽后的静载试验D.抗震材料试验13.下列哪种强度等级的混凝土构件不适合用钻芯法检测其强度?( )A.低于C10B.低于C15C.高于C20D.高于C4014.下列哪种方法施加动力荷载时,没有附加质量的影响( )A.离心力加载法B.自由落体法C.摆锤激振D.初位移加载法二、名词解释(每小题5分,共20分)1.重力加载法2.预载试验3.结构静力试验4.低周反复加载试验三、是非题(判断下列各小题,正确的在题后括号内打"√",错的打"╳".每小题1.5分,共15分)1.混凝土构件开裂时,裂缝附近的应变计读数会突然增加.( )2.梁弯曲试验时,安装挠度测量仪表的表架可以在支墩边上.( )3.试验证明,超声回弹综合法的测量精度优于超声或回弹的单一方法.( )4.一般在每级荷载下,钢结构需要恒载10分钟.( )5.静载试验选用的量测仪器的灵敏度越高越好.( )6.在结构试验中,不可以利用荷载和结构的对称性减少测点数量.( )7.混凝土浅裂缝深度的检测可以采用超声波单面平测法进行.( )8.静载试验的加载设备必须具有足够的刚度,但不能影响结构的变形.( )9.水也可以作为重力加载时的荷载.( )10.静载试验选用的量测仪器的种类、规格越多越好.（）四、问答题(每小题6分,共18分)1.结构试验对仪器设备的使用要求是什么?2.简述自由振动法测量结构动力特性的基本原理.3.液压加载系统由哪几部分组成?五、设计与计算题(共19分)1、用回弹法对某混凝土构件进行单构件评定,10个测区强度换算值分别为25.7, 28.6, 29.3, 26.4, 25.8, 27.4, 26.1, 25.9,26.5, 26.4(单位MPa),请计算该构件的回弹法砼强度推定值.(9分)2、在进行结构模型的动力试验时,若原型自振频率预估在0.5Hz左右,仪器能测量的信号最低频率为2Hz.在设计模型时,若质量相似常数为Sm=,则模型的刚度相似常数Sk至少应为多少?《建筑结构试验》参考答案课程代码：02448一、单项选择题1.A2.A3.A4.B5.C6.C7.D8.A 9.B 10.D 11.B 12.D 13.A 14.D二、名词解释1.重力加载就是将物体本身的重力施加于结构上作为荷载.2.在结构进行正式加载试验前,一般需要对结构进行预载试验,可以使结构进入正常的工作状态,检查现场的试验组织工作和人员情况,检查全部试验装置和荷载设备的可靠性,对整个试验起演习作用.通过预载试验发现的问题,必须逐一加以解决.3.在静力荷载作用下研究结构的强度、刚度、抗裂性和破坏机理.4.低周反复加载试验又称伪静力试验或拟静力试验,一般给试验对象施加低周反复作用的力或位移,来模拟地震对结构的作用,并评定结构的抗震性能和能力.由于低周反复加载时每一加载的周期远大于结构自身的基本周期,所以实质上还是用静力加载方式来模拟地震对结构物的作用.三、是非题1.╳2.╳3.√4.√5.╳6.╳7.√8.√9.√10.╳四、问答题1.(1)测量仪器不应该影响结构的工作,要求仪器自重轻、尺寸小,对于模型结构试验,还要考虑仪器的附加质量和仪器对结构的作用力.(2)测量仪器具有合适的灵敏度和量程.(3)安装使用方便,稳定性和重复性好,有较好的抗干扰能力.(4)价廉耐用,可重复使用,安全可靠,维修容易.(5)尽量多功能、多用途,以适应多方面的需要.2.(1)结构自振频率的测量:采用初位移或初速度的突卸荷载或突加荷载的方法,可使结构受一冲击荷载作用而产生自由振动,在现场试验中,可利用反冲激振器对结构产生冲击荷载.得到结构的有阻尼自由振动曲线后,在振动曲线上可以根据时间坐标,量取振动波形的周期,由此求得结构的自振频率f=1/T(2)结构阻尼测量:由实测振动图形所得到的振幅变化来确定阻尼比ξ,在测量结构阻尼时,可采用峰—峰幅值,比较简单、正确.(3)振型测量:结构某一固有频率下结构振动时各点位移呈现出一定比例关系,将各点位移沿结构连接起来可形成一定形状的曲线,即是结构在对应某一固有频率下的一个不变的振动形式,称为对应该频率的振型.用自由振动法一般只能测得结构的一阶振型.3.主要由储油箱、高压油泵、测力装置和各类阀门组成的操纵台,通过高压油管同时并联连接若干个液压加载器组成,由操纵台控制,满足多点同步施加荷载的要求.五、设计与计算题1.fcu,e=fccu,min=25.7(MPa)注:fccu,min为最小测区强度换算值。
11．各种建筑物、构筑物和工程设施都是在一定经济条件的制约下，以工程材料为主体制成的各种______相互连接构成的组合体。
12．在结构抗震研究中，当对砖墙施加水平方向的低周反复荷载模拟地震对结构的作用时，人们可以由试验量测的反应荷载和变形关系的恢复力特性曲线______，为分析结构抗震的强度、刚度、延性等提供数据。
13．试验数据可以用图像来表示。
图像表达方式有曲线图、形态图和直方图等，其中最常用的是曲线图和______。
14．数据采集就是用各种仪器和装置，对数据______和记录。
15．结构构件受荷载作用后的残余变形是说明结构工作性能的重要指标。
因此在试验过程中还应观测结构卸载后的变形______和残余变形的数值。
16．结构静力试验的最大优点是加载设备相对比较简单，荷载可以逐步施加，还可以停下来仔细观测结构变形的发展，给人们以最明确和清晰的______。
17．悬臂式试验装置在水平力作用下，墙体会产生一定的弯曲力矩，特别是当墙体的高宽比较大时，试验时可能出现弯曲而产生______，导致弯剪型破坏，使墙体位移增大。
18．承载力检验法一般加载到小于______的某一预定荷载值，检测结构受载后的反应。
19．结构长柱试验机由液压操纵台、大吨位的液压______和试验机架三部分组成。
20．电液伺服液压试验系统大多数与电子计算机联机使用。
这样整个系统可以进行程序控制，输出各种波形信号，进行数据采集和数据处理，______试验的各种参数和进行试验情况的快速判断。
11．混凝土不同的浇筑面有不同的状况，测试时要尽量选择构件浇筑的______，如不能满足，应按不同测试面对回弹值进行修正。
12．进行结构性能评定时，当抽样试件的检验结果不能全部符合相关要求时，则应按规定______进行检验，并根据检验结果评定该批构件的结构性能。
13．结构的动力特性由结构形式、质量布置、结构刚度、材料性质、构造连接等因素决定，与______无关。

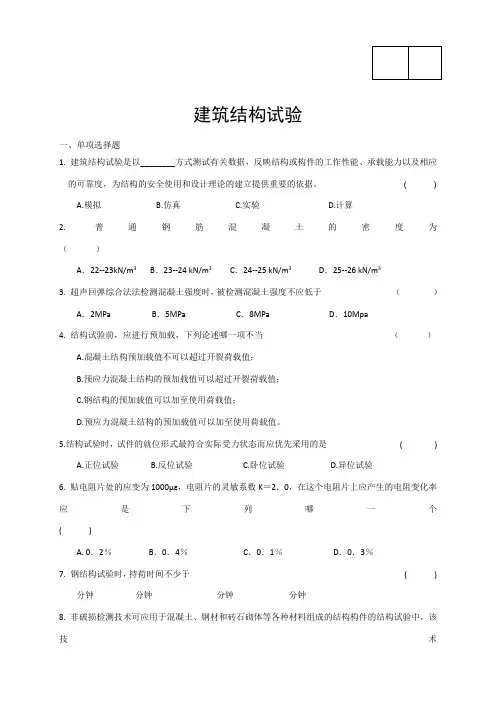

建筑结构试验一、单项选择题1. 建筑结构试验是以________方式测试有关数据，反映结构或构件的工作性能、承载能力以及相应的可靠度，为结构的安全使用和设计理论的建立提供重要的依据。
( )A.模拟B.仿真C.实验D.计算2. 普通钢筋混凝土的密度为（）A．22--23kN/m3B．23--24 kN/m3C．24--25 kN/m3D．25--26 kN/m33. 超声回弹综合法法检测混凝土强度时，被检测混凝土强度不应低于（）A．2MPa B．5MPa C．8MPa D．10Mpa4. 结构试验前，应进行预加载，下列论述哪一项不当（）A.混凝土结构预加载值不可以超过开裂荷载值；B.预应力混凝土结构的预加载值可以超过开裂荷载值；C.钢结构的预加载值可以加至使用荷载值；D.预应力混凝土结构的预加载值可以加至使用荷载值。
5.结构试验时，试件的就位形式最符合实际受力状态而应优先采用的是( )A.正位试验B.反位试验C.卧位试验D.异位试验6.贴电阻片处的应变为1000με，电阻片的灵敏系数K＝2．0，在这个电阻片上应产生的电阻变化率应是下列哪一个( )A. 0．2％B．0．4％C．0．1％D．0．3％7. 钢结构试验时，持荷时间不少于( )分钟分钟分钟分钟8. 非破损检测技术可应用于混凝土、钢材和砖石砌体等各种材料组成的结构构件的结构试验中，该技术( )A.会对结构整体工作性能仅有轻微影响B.会对结构整体工作性能有较为严重影响C.可以测定与结构设计有关的影响因素D.可以测定与结构材料性能有关的各种物理量9. 在结构动力模型试验中，解决重力失真的方法是( )A．增大重力加速度B．增加模型尺寸C．增加模型材料密度D．增大模型材料的弹性模量10. 下列哪一点不是低周反复试验的优点( )A．设备比较简单，耗资较少B．在逐步加载过程中可以停下来仔细观察反复荷载下结构的变形和破坏现象C．能做比较大型的结构试验及各种类型的结构试验D．能与任一次确定性的非线性地震反应结果相比11.在结构抗震动力试验中，下列何种加载方法既能较好地模拟地震又有实现的可能( )A．采用机械式偏心激振器激振B．采用地震模拟振动台C．采用炸药爆炸模拟人工地震D．采用电磁激振器激振12.当对结构构件进行双向非同步加载时，下列图形反映X轴加载后保持恒载，而Y轴反复加载的是（）13.钻芯法检测混凝土强度时,芯样直径不得小于骨料最大粒径的( )倍倍倍倍14.下列哪种方法施加动力荷载时,没有附加质量的影响( )A.离心力加载法B.自由落体法C.摆锤激振D.初位移加载法15. 下列钢筋混凝土结构的承载力极限标志中，哪一条不正确( )A. 跨中最大挠度达到跨度的1/50B．受拉主筋重心处裂缝宽度达到2.0mmC．剪力区，受压混凝土剪压破坏或斜压破坏D．主筋端部相对混凝土滑移1.下列不属于结构抗震试验的选项有（）A.低周反复加载静力试验B.拟动力试验C.结构动力反应试验D.地震模拟振动台试验2.结构强迫振动的响应频率由下列哪个因素决定( )A.作用力的频率B.结构的刚度C.结构的阻尼D.结构的质量3.下列哪个不是测量仪器的技术指标( )A.量程B.分辨率C.重复性D.重量4.结构静力试验的试验加载制度是( )A.采用控制荷载或变形的低周反复加载B.采用包括预加载、设计试验荷载和破坏荷载的一次单调加裁C.采用正弦激振加载D.采用模拟地面运动加速度地震波的激振加载5.支座的型式和构造与试件的类型和下列何种条件有关。
