公英制对照表,紧固件常用尺寸

求公英制管螺纹对照表！55度和60度牙型角的区别55度是英制。

美国有美制和公制。

美制和公制都是60度。

好多地方都有对照表。

UNF谁知道是什么意思？UNF－统一制细牙螺纹（代替NF）Unified fine pitch thread ( Instead of NF )管螺纹是用英寸表示，1英寸=25.4mm,你可以直接把英寸换算成公制的毫米管螺纹与标准螺纹换算标准尺寸代号每英寸牙数螺距螺纹直径（in) n p 大径D、d 小径D1、d11/16 28 0.907 7.723 6.5611/8 28 0.907 9.728 8.5661/4 19 1.337 13.157 11.4453/8 19 1.337 16.662 14.951/2 14 1.814 20.955 18.6315/8 14 1.814 22.911 20.5873/4 14 1.814 26.441 24.1177/8 14 1.814 30.201 27.8771 11 2.309 33.249 30.2911-1/8 11 2.309 37.897 34.9391-1/4 11 2.309 41.91 38.9521-1/2 11 2.309 47.803 44.8451-3/4 11 2.309 53.746 50.7882 11 2.309 59.614 56.6562-1/4 11 2.309 65.71 62.7522-1/2 11 2.309 75.184 72.2262-3/4 11 2.309 81.534 78.5783 11 2.309 87.884 84.9263-1/2 11 2.309 100.33 97.3724 11 2.309 113.03 110.0725 11 2.309 138.43 135.4726 11 2.309 163.83 160.872注：1in=25.4mm1、用螺纹密封的管螺纹其标记及各种螺纹的特征代号规定如下：Rc—圆锥内螺纹Rp—与圆锥外螺纹配合的圆柱内螺纹R—圆锥外螺纹标准规定将螺纹尺寸代号写在特征代号之后，若螺纹为械旋应再加写左旋代号LH，具体示例如下：圆锥内螺纹：Rc1/2左旋圆柱内螺纹：Rp1/2—LH圆柱内螺纹与圆锥外螺纹的配合：Rp2/R22、非螺纹密封的管螺纹标记如下：A级外螺纹：G1/2A内螺纹：G1/2左旋B级外螺纹：G1/2B—LH螺纹副G1/2G1/2A中华标准件网首页|添加到收藏夹供货|需求|现货|标准查询|汇聚标准件商友-交流分享互助标题技术交流请输入关键字搜索首页贸易交流商友交流专家文章休闲茶楼共享下载论坛事务您当前的位置：标准件论坛→技术交流→英制螺纹对照表首页上页 1 2 下页末页上一主题| 下一主题英制螺纹对照表发表于:2010-7-15 9:49:30wcn311614身份：一般用户类型：个人用户注册时间：2011-2-26 经验值：8315发帖总数：2189回复总数：1065英美制特制螺纹对照表(附图)英制美制迫牙丝攻钻孔径对照表图美制螺纹和英制管螺纹对照表英制美制联合螺纹和英美美联细螺纹对照表英制螺纹规格和公制螺纹规格对照表6H 内螺纹小6g 外螺纹大径径序号规格型号最大最小公差最大最小公差1 M10*1 9.974 9.794 0.180 9.157 8.917 0.2402 M12*1.5 11.968 11.732 0.236 10.676 10.376 0.3003 M14*1.5 13.968 13.732 0.236 12.676 12.376 0.3004 M16*1.5 15.968 15.732 0.236 14.676 14.376 0.3005 M18*1.5 17.968 17.732 0.236 16.676 16.376 0.3006 M20*1.5 19.968 19.732 0.236 18.676 18.376 0.3007 M22*1.5 21.968 21.732 0.236 20.676 20.376 0.3008 M24*1.5 23.968 23.732 0.236 22.676 22.376 0.3009 M26*1.5 25.968 25.732 0.236 24.676 24.376 0.30010 M27*1.5 26.968 26.732 0.236 25.676 25.376 0.30011 M30*1.5 29.968 29.732 0.236 28.676 28.376 0.30012 M27*2 26.962 26.682 0.280 25.210 24.835 0.37513 M30*2 29.962 29.682 0.280 28.210 27.835 0.37514 M33*2 32.962 32.682 0.280 31.210 30.835 0.37515 M36*2 35.962 35.682 0.280 34.210 33.835 0.37516 M42*2 41.962 41.682 0.280 40.210 39.835 0.3751 G1/8-28 9.728 9.514 0.214 8.848 8.566 0.2822 G1/4-19 13.157 12.907 0.250 11.890 11.445 0.4453 G3/8-19 16.662 16.412 0.250 15.395 14.950 0.4454 G1/2-14 20.955 20.671 0.284 19.172 18.631 0.5415 G3/4-14 26.441 26.157 0.284 24.658 24.117 0.5416 G1-11 33.249 32.889 0.360 30.931 30.291 0.6407 G11/4-11 41.910 41.550 0.360 39.592 38.952 0.6408 G11/2-11 47.803 47.443 0.360 45.485 44.845 0.640英制螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列U NFF，外加一个定螺距系列UN。

螺纹详细尺寸规格表-国标英标美标G、RP（内） PF（日） 0.6403t 圆柱管螺纹（55°）上部H/6 下部H/6 削平ZG、R（外）、RC（内）、PT（外）、NPT（内）圆锥管螺纹（55°）上部H/6 下部H/6 削平Z 0.8t 布锥管螺纹（60°）上部0.033t下部0.033t BSP、BSPP=G 英制管螺纹（55°）上部H/6 下部H/6 削平UNC（粗）、UNF（细）美制螺纹（60°）上部H/8 下部H/4 削平BSW（粗）、BSF（细）惠制螺纹（55°）上部H/6 下部H/6 削平注意：美制与惠制螺纹均为紧固件类螺纹圆柱管螺纹公称直径为管子内径尺寸。

公制螺纹加工表内螺纹小径：D1=D-1.082532t外螺纹小径：d1=d-1.082532t公制螺纹粗牙（60°）公制螺纹细牙（60°）螺纹规格螺距（t）底孔深度螺纹规格螺距（t）底孔深度M30.50 2.507.50M8 1.007.0015.00 M40.70 3.3010.50M10 1.009.0015.00 M50.80 4.2012.00M12 1.5010.5022.50 M6 1.00 5.0015.00M14 1.5012.5022.50 M8 1.25 6.7518.75M16 1.5014.5022.50 M10 1.508.5022.50M18 1.5016.5022.50 M12 1.7510.2526.25M201.5018.5022.50 M14 2.0012.0030.00M22 1.5020.5022.50 M162.0014.0030.00M24 2.0022.0030.00 M18 2.5015.5037.50M27 2.0025.0030.00 M20 2.5017.5037.50M30 2.0028.0030.00 M22 2.5019.5037.50M33 2.0031.0030.00 M243.0021.0045.00M362.0034.0030.00 M273.0024.0045.00M42 2.0040.0030.00 M303.5026.5052.50M48 2.0046.0030.00注意：底孔尺寸均为加工螺纹孔时专用尺寸。

紧固件GB大全以及美制英制德标对照表(doc 17)紧固件规格标准——GB标准档圈锥销锁紧档圈 GB 883-86螺钉锁紧档圈 GB 884-86带锁圈的螺钉锁紧档圈 GB 885-86 轴肩档圈 GB 886-86螺钉紧固轴端档圈 GB 891-86螺栓紧固轴端档圈 GB 892-86孔用弹性档圈-A型 GB 893.1-86 孔用弹性档圈-B型 GB 893.2-86 轴用弹性档圈-A型 GB 894.1-86 轴用弹性档圈-B型 GB 894.2-86 孔用钢丝档圈 GB 895.1-86轴用钢丝档圈 GB 895.2-86开口档圈 GB 896-86钢丝锁圈 GB 921-86 塑料滚花头螺钉 GB 840-88开槽球面圆柱头轴位螺钉 GB 946-88开槽球面大圆柱头螺钉 GB 947-88开槽沉头不脱出螺钉 GB 948-88开槽半沉头不脱出螺钉 GB 949-88内六角花形盘头螺钉 GB 2672-86内六角花形沉头螺钉 GB 2673-86内六角花形半沉头螺钉 GB 2674-86内六角圆柱头轴肩螺钉 GB 5281-85内六角花形圆柱头螺钉-4.8级 GB 6190-86内六角花形圆柱头螺钉-8.8和10.9级 GB 6191-86 精密机械用紧固件十字槽螺钉 GB /T 13806.1-92 十字槽半沉头螺钉 GB /T 820-2000方头平端紧定螺钉 GB 821-88十字槽圆柱头螺钉 GB /T 822-2000夹紧档圈 GB 960-86自攻螺钉十字槽盘头自攻螺钉 GB 845-85十字槽沉头自攻螺钉 GB 846-85十字槽半沉头自攻螺钉 GB 847-85开槽盘头自攻螺钉 GB 5282-85开槽沉头自攻螺钉 GB 5283-85开槽半沉头自攻螺钉 GB 5284-85六角头自攻螺钉 GB 5285-85十字槽盘头自攻锁紧螺钉 GB 6560-86十字槽沉头自攻锁紧螺钉 GB 6561-86十字槽半沉头自攻锁紧螺钉 GB 6562-86六角头自攻锁紧螺钉 GB 6563-86内六角花形圆柱头自攻锁紧螺钉 GB 6564-86十字槽头凹穴六角头自攻螺钉 GB 9456-88精密机械用紧固件十字槽自攻螺钉刮削端 GB /T 13806.2-92 墙板自攻螺钉 GB /T 14210-93 十字槽小盘头螺钉 GB 823-88吊环螺钉 GB 825-88开槽盘头定位螺钉 GB 828-88开槽圆柱端定位螺钉 GB 829-88开槽圆柱头轴位螺钉 GB 830-88开槽无头轴位螺钉 GB 831-88开槽带孔球面圆柱头螺钉 GB 832-88 开槽大圆柱头螺钉 GB 833-88滚花高头螺钉 GB 834-88滚花平头螺钉 GB 835-88滚花小头螺钉 GB 836-88垫圈标准型弹簧垫圈 GB 93-87平垫圈 C级 GB /T 95-2002大垫圈 A级 GB /T 96.1-2002大垫圈 C级 GB /T 96.2-2002平垫圈 A级 GB /T 97.1-2002十字槽盘头自钻自攻螺钉 GB /T 15856.1-2002 十字槽沉头自钻自攻螺钉 GB /T 15856.2-2002 十字槽半沉头自钻自攻螺钉 GB /T 15856.3-2002 六角法兰面自钻自攻螺钉 GB /T 15856.4-2002 六角凸缘自钻自攻螺钉 GB /T 15856.5-2002六角凸缘自攻螺钉 GB /T 16824.1-1997六角法兰面自攻螺钉 GB /T 16824.2-1997螺栓方头螺栓 C级 GB 8-88沉头方颈螺栓 GB 10-88沉头带榫螺拴 GB 11-88半圆头方颈螺栓 GB 12-88半圆头带榫螺栓 GB 13-88大半圆头方颈螺栓 C级 GB 14-1998大半圆头带榫螺栓 GB 15-88六角头铰制孔用螺栓 GB 27-88六角头螺杆带孔铰制孔用螺栓 GB 28-88 平垫圈倒角型 A级 GB /T 97.2-2002销轴用平垫圈 GB /T 97.3-2000平垫圈用于螺钉和垫圈组合件 GB /T 97.4-2002平垫圈用于自攻螺钉和垫圈组合件 GB /T 97.5-2002 小垫圈 A级 GB /T 848-2002球面垫圈 GB 849-88锥面垫圈 GB 850-88开口垫圈 GB 851-88工字钢用方斜垫圈 GB 852-88槽钢用方斜垫圈 GB 853-88单耳止动垫圈 GB 854-88双耳止动垫圈 GB 855-88外舌止动垫圈 GB 856-88圆螺母用止动垫圈 GB 858-88轻型弹簧垫圈 GB 859-87鞍形弹性垫圈 GB 860-87内齿锁紧垫圈 GB 861.1-87内锯齿锁紧垫圈 GB 861.2-87六角头头部带槽螺栓 A 和 B 级 GB 29.1-88十字槽凹穴六角头螺栓 GB 29.2-88六角头螺杆带孔螺栓 GB 31.1-88六角头螺杆带孔螺栓细杆 B级 GB 31.2-88六角头螺杆带孔螺栓细牙 A和B级 GB 31.3-88 六角头头部带孔螺栓 A 和 B级 GB 32.1-88六角头头部带孔螺栓细杆 B级 GB 32.2-88六角头头部带孔螺栓细牙 A 和 B 级 GB 32.3-88 下方头螺栓 B级 GB 35-88T 形槽用螺栓 GB 37-88加强半圆头方颈螺栓 GB /T794-93活节螺栓 GB 798-88地脚螺栓 GB 799-88沉头双榫螺 GB 800-88小圆半头低方颈螺栓 B级 GB /T 801-1998六角头螺栓 C级 GB /T 5780-2000六角头螺栓全螺纹 C级 GB /T 5781-2000六角头螺栓 GB /T 5782-2000 外齿锁紧垫圈 GB 862.1-87外锯齿锁紧垫圈 GB 862.2-87波形弹性垫圈 GB 955-87锥形弹性垫圈 GB 956.1-87锥形锯齿锁紧垫圈 GB 956.2-87特大垫圈 C级 GB /T 5287-2002重型弹簧垫圈 GB 7244-87鞍形弹簧垫圈 GB 7245-87波形弹簧垫圈 GB 7246-87销开口销 GB /T 91-2000圆锥销 GB /T 117-2000内螺纹圆锥销 GB /T 118-2000圆柱销不淬硬钢和奥氏体不锈钢 GB /T 119.1-2000圆柱销淬硬钢和马氏体不锈钢 GB /T 119.2-2000内螺纹圆柱销不淬硬钢和奥氏体不锈钢 GB /T 120.1-2000 内螺纹圆柱销淬硬钢和马氏体不锈钢 GB /T 120.2-2000六角头螺栓全螺纹 GB /T 5783-2000六角头螺栓-细杆-B级 GB 5784-86六角头螺栓细牙 GB /T 5785-2000六角头螺栓细牙全螺纹 GB /T 5786-2000六角法兰面螺栓-加大系列-B级 GB 5789-86六角法兰面螺栓-加大系列-细杆-B级 GB 5790-86 六角法兰面螺栓小系列 GB /T 16674-1996钢网架螺栓球节点用高强度螺栓 GB /T 16939-1997螺柱双头螺柱 bm=1d GB 897-88双头螺柱 bm=1.25d GB 898-88双头螺柱 bm=1.5d GB 899-88双头螺柱 bm=2d GB 900-88等长双头螺柱 B级 GB 901-88手工焊用焊接螺柱 GB 902.1-89机动弧焊用焊接螺柱 GB 902.2-89储能焊用焊接螺柱 GB 902.3-89 开尾圆锥销 GB 877-76螺纹圆柱销 GB 878-86弹性圆柱销直槽重型 GB /T 879.1-2000 弹性圆柱销直槽轻型 GB /T 879.2-2000 弹性圆柱销卷制重型 GB /T 879.3-2000 弹性圆柱销卷制标准型 GB /T 879.4-2000 弹性圆柱销卷制轻型 GB /T 879.5-2000 带孔销 GB 880-86螺尾锥销 GB /T 881-2000销轴 GB 882-86槽销平行沟槽 GB /T 13829.1-92槽销锥销 GB /T 13829.2-92槽销圆头沉头 GB /T 13829.3-92木螺钉开槽圆头木螺钉 GB 99-86开槽沉头木螺钉 GB 100-86开槽半沉头木螺钉 GB 101-86等长双头螺柱 C级 GB 953-88 螺杆 GB /T 15389-94螺母方螺母 C级 GB 39-88六角螺母 C级 GB /T41-2000六角厚螺母 GB 56-88蝶形螺母 GB 62-88环形螺母 GB 63-88组合式盖形螺母 GB 802-88球面六角螺母 GB 804-88扣紧螺母 GB 805-88滚花高螺母 GB 806-88滚花薄螺母 GB 807-88小六角特扁细牙螺母 GB 808-88 嵌装圆螺母 GB 809-88小圆螺母 GB 810-88圆螺母 GB 812-88 六角头木螺钉 GB 102-86十字槽圆头木螺钉 GB 950-86 十字槽沉头木螺钉 GB 951-86 十字槽半沉头木螺钉 GB 952-86柳钉平头铆钉 GB 109-86标牌铆钉 GB 827-86半圆头铆钉 GB 863.1-86小半圆头铆钉 GB 863.2-86平锥头铆钉 GB 864-86沉头铆钉 GB 865-86半沉头铆钉 GB 866-86半圆头铆钉 GB 867-86平锥头铆钉 GB 868-86沉头铆钉 GB 869-86半沉头铆钉 GB 870-86扁圆头铆钉 GB 871-86端面带孔圆螺母 GB 815-88侧面带孔圆螺母 GB 816-88带槽圆螺母 GB 817-881型非金属嵌件六角锁紧螺母 GB /T 889.1-20001型非金属嵌件六角锁紧螺母细牙 GB /T 889.2-2000 盖形螺母 GB 923-881型六角螺母 GB /T 6170-20001型六角螺母细牙 GB /T 6171-2000六角薄螺母 GB /T 6172.1-2000非金属嵌件六角锁紧薄螺母 GB /T 6072.2-2000六角薄螺母细牙 GB /T 6173-2000六角薄螺母无倒角 GB /T 6174-20002型六角螺母 GB /T 6175-20002型六角螺母细牙 GB /T 6176-2000六角法兰面螺母 GB /T 6177.1-2000六角法兰面螺母细牙 GB /T 6177.2-20001型六角开槽螺母-A和B级 GB 6178-861型六角开槽螺母-C级 GB 6179-86 扁平头铆钉 GB 872-86扁圆头半空心铆钉 GB 873-86沉头半空心铆钉 GB 874-86 120°扁平头半空心铆钉 GB 875-86空心铆钉 GB 876-86沉头铆钉 GB 954-86 120°管状铆钉 GB 975-86大扁圆头铆钉 GB 1011-86半沉头铆钉 GB 1012-86 120°平锥头半空心铆钉 GB 1013-86大扁圆头半空心铆钉 GB 1014-86沉头半空心铆钉 GB 1015-86无头铆钉 GB 1016-86封闭型扁圆头抽芯铆钉 GB 12615-90 封闭型沉头抽芯铆钉 GB 12616-90开口型沉头抽芯铆钉 GB 12617-90开口型扁圆头抽芯铆钉 GB 12618-90 扁圆头击芯铆钉 GB /T 15855.1-19952型六角开槽螺母-A和B级 GB 6180-86六角开槽薄螺母-A和B级 GB 6181-862型非金属嵌件六角锁紧螺母 GB /T 6182-2000非金属嵌件六角法兰面锁紧螺母 GB /T 6183.1-2000非金属嵌件六角法兰面锁紧螺母细牙 GB /T 6183.2-2000 1型全金属六角锁紧螺母 GB /T 6184-20002型全金属六角锁紧螺母 GB /T 6185.1-20002型全金属六角锁紧螺母细牙 GB /T 6185.2-20002型全金属六角锁紧螺母 9级 GB /T 6186-2000全金属六角法兰面锁紧螺母 GB /T 6187.1-2000全金属六角法兰面锁紧螺母细牙 GB /T 6187.2-20001型六角开槽螺母细牙 A和B级 GB 9457-882型六角开槽螺母细牙 A和B级 GB 9458-88六角开槽薄螺母细牙 A和B级 GB 9459-88焊接方螺母 GB /T 13680-92焊接六角螺母 GB /T 13681-92平头铆螺母 GB /T 17880.1-1999沉头铆螺母 GB /T 17880.2-1999 沉头击芯铆钉 GB /T 15855.2-1995紧固件-组合件和连接副钢结构用高强度大六角头螺栓 GB /T 1228-91钢结构用高强度大六角头螺母 GB /T 1229-91钢结构用高强度垫圈 GB /T 1230-91钢结构用扭剪型高强度螺栓连接副 GB /T 3632-1995螺栓或螺钉和平垫圈组合件 GB /T 9074.1-2002十字槽头螺钉和外锯齿锁紧垫圈组合件 GB 9074.2-88十字槽盘头螺钉和弹簧垫圈组合件 GB 9074.3-88十字槽盘头螺钉、弹簧垫圈和平垫圈组合件 GB 9074.4-88 十字槽小盘头螺钉和平垫圈组合件 GB 9074.5-88十字槽小盘头螺钉和大垫圈组合件 GB 9074.6-88十字槽小盘头螺钉和弹簧垫圈组合件 GB 9074.7-88十字槽小盘头螺钉、弹簧垫圈和平垫圈组合件 GB 9074.8-88 十字槽沉头螺钉和锥形锁紧垫圈组合件 GB 9074.9-88十字槽半沉头螺钉和锥形锁紧垫圈组合件 GB 9074.10-88十字曹凹穴六角头螺栓和平垫圈组合件 GB 9074.11-88十字槽凹穴六角头螺栓和弹簧垫圈组合件 GB 9074.12-88小沉头铆螺母 GB /T 17880.3-1999 120°小沉头铆螺母 GB /T 17880.4-1999 平头六角铆螺母 GB /T 17880.5-1999精密机械用六角螺母 GB /T 18195-2000螺钉开槽圆柱头螺钉 GB /T 65-2000开槽盘头螺钉 GB /T 67-2000开槽沉头螺钉 GB /T 68-2000开槽半沉头螺钉 GB /T 69-2000内六角圆柱头螺钉 GB /T 70.1-2000内六角平圆头螺钉 GB /T 70.2-2000内六角沉头螺钉 GB /T 70.3-2000开槽锥端紧定螺钉 GB 71-85开槽锥端定位螺钉 GB 72-88开槽平端紧定螺钉 GB 73-85开槽凹端紧定螺钉 GB 74-85开槽长圆柱端紧定螺钉 GB 75-85 十字槽凹穴六角头螺栓、弹簧垫圈和平垫圈组合件 GB 9074.13-88 六角头螺栓和弹簧垫圈组合件 GB 9074.15-88六角头螺栓和外锯齿锁紧垫圈组合件 GB 9074.16-88六角头螺栓、弹簧垫圈和平垫圈组合件 GB 9074.17-88自攻螺钉和平垫圈组合件 GB /T 9074.18-2002十字槽凹穴六角头自攻螺钉和平垫圈组合件 GB 9074.20-88十字槽凹穴六角头自攻螺钉和大垫圈组合件 GB 9074.21-88组合件用弹簧垫圈 GB 9074.26-88组合件用外锯齿锁紧垫圈 GB 9074.27-88组合件用锥形锁紧垫圈 GB 9074.28-88腰状杆螺柱连接副型式分类 GB /T 13807.1-92腰状杆螺柱连接副螺柱 GB /T 13087.2-92腰状杆螺柱连接副螺母、受力套管 GB /T 13087.3-92焊钉电弧螺柱焊用圆柱头焊钉 GB /T 10433-2002无头焊钉 GB 10432-89内六角平端紧定螺钉 GB /T 77-2000 内六角锥端紧定螺钉 GB /T 78-2000 内六角圆柱端紧定螺钉 GB /T 79-2000 内六角凹端紧定螺钉 GB /T 80-2000 方头长圆柱球面端紧定螺钉 GB 83-88 方头凹端紧定螺钉 GB 84-88方头长圆柱端紧定螺钉 GB 85-88方头短圆柱锥端紧定螺钉 GB 86-88十字槽盘头螺钉 GB /T 818-2000六角头不脱出螺钉 GB 838-88滚花头不脱出螺钉 GB 839-88美制英制德标对照表——德制弹簧垫圈美制英制德标对照表——自攻螺钉美制英制德标对照表——垫圈美制英制德标对照表——开口销。

名称大径中径小径
G1/89.7289.1478.566
G1/413.15712.30111.445
G3/816.66215.80614.95
G1/220.95519.79318.631
G3/426.44125.27924.117
G133.24931.7730.291
G1.1／441.9140.43138.952
G1.1/247.80346.32444.845

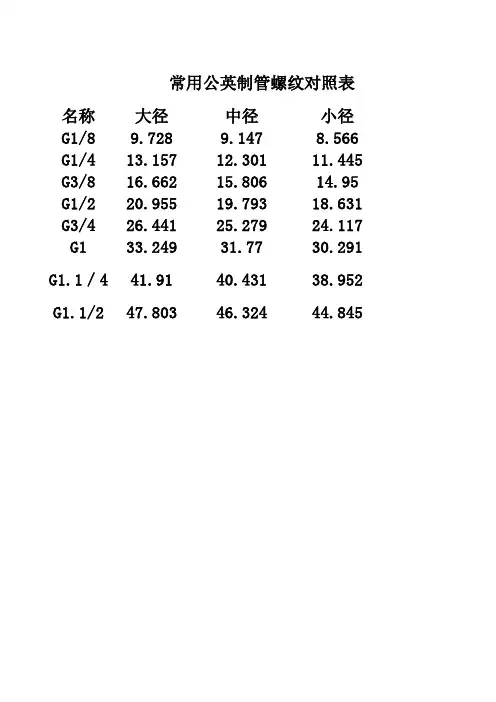

常用公英制管螺纹对照表
有效长度
6.5
9.7
10.1
13.2
14.5
16.8
19.1
19.1
