【CN209371576U】一种冷凝温度自动控制装置【专利】

  • 格式：pdf
  • 大小：459.49 KB
  • 文档页数：7
2 .根据权利要求1所述的一种冷凝温度自动控制装置，其特征在于：所述温度变送器 (8)输出端设有可编程PLC(9) ，所述可编程PLC(9)输出端设有变频器(10)。
3 .根据权利要求2所述的一种冷凝温度自动控制装置，其特征在于：所述变频器(10)输 出端设有电 机(11) ，所述电 机(11)一侧设有风冷制冷机组 (12)。
背景技术 [0002] 风冷是冷却方式的一种，即用空气作为媒介冷却需要冷却的物体。通常是加大需 要冷 却的 物体的 表面积 ，或者是 加快单位时间内空 气流过物体的 速率 ，抑或是两种方法共 用。前者可依靠在物体表面加散热片来实现，通常把散热片挂在物体外，或是固定在物体上 以 使散热更高效。后者可 用风 扇(风机) 来 加强通风、强化冷 却效果 ，大多数情况下 ，加入散 热片可以使冷却效率大大提高。 [0003] 而风冷机组使在风冷热泵是以空气为冷(热)源，以水为供冷(热)介质的中央空调 机组 ，是作为冷热源兼 用的 一体化设备 ，风冷热泵省却了冷 却塔、水泵浦、锅炉及相应管道 系统等许多辅件 ，系统结构简单 ，安装空间 省 ，维 护管理方便且又节约能 源 ，尤其适 用于水 资源缺乏地区。 [0004] 风冷制冷机组以前是用压力控制来调节继电器的启停，再控制风冷凝器的电机来 控制冷凝压力的 ，但是在冬季由于环境温度过低的情况下 ，低压的压力会变低 ，以 至于低压 报警，设备无法正常工作，对冷凝温度不可以自动控制。
(10)授权公告号 CN 209371576 U (45)授权公告日 2019.09.10
( 54 )实用新型名称 一种冷凝温度自动控制装置
( 57 )摘要 本实 用新型公 开了一 种冷 凝温 度自 动控 制
装置 ，具体涉及温 度控 制技术领域 ，包括温控装 置 ，所述温控装置包括压 力管道 ，所述压 力管道 顶部设有连接管，所述连接管与压力管道固定连 接，所述连接管内部设有手阀 ，所述连接管顶部 设有检 测管 ，所述检 测管顶部设有固定管 ，所述 固定管内壁设有螺纹 ，所述固定管内部设有固定 套 ，所述固定套与固定管螺纹连接 ，所述固定套 内部设有温度变送器，所述温度变送器底端设置 在检测管内部，所述固定套与温度变送器固定连 接。本实 用新型通过设置温控装置 ，防 止受到外 界的低压气温影响使得风冷制冷机组频繁低压 报警 ，保证设备的 正常运转 ，同时可以 对温 度变 送器进行快速拆卸提高检测的便携性。
实用新型内容 [0005] 为了克服现有技术的上述缺陷，本实用新型的实施例提供一种冷凝温度自动控制 装置，通过设置温控装置，控制时将固定套与固定管螺纹连接，使得温度变送器检测部分伸 入到检测管内部 ，之后打开手阀 ，压力管道与通过连接管与检测管连通 ，温度变送器从压力 管道上采集模拟量信号 ，然后传送给可编程PLC ，可编程PLC通过编辑程序把模拟量变换成 数字信号然后与给定信号比较输出一个模拟量信号至变频器，之后通过变频器控制电机的 转速 ，从而达到给风冷制冷机组精确控温的目的 ，有利于对风冷制冷机组的冷凝温度进行 控制 ，防 止受到外界的 低压气温影响使得风冷 制冷机组频繁低压报警 ，保证设备的 正常运 转 ，同时可以 对温 度变送器进行快速拆 卸提高检 测的 便携性 ，以 解决上述背景技术中提出 的问题。 [0006] 为实现上述目的，本实用新型提供如下技术方案：一种冷凝温度自动控制装置，包 括温控装置，所述温控装置包括压力管道，所述压力管道顶部设有连接管，所述连接管与压 力管道固定连接 ，所述连接管内部设有手阀 ，所述连接管顶部设有检测管 ，所述检测管顶部 设有固定管，所述固定管内壁设有螺纹，所述固定管内部设有固定套，所述固定套与固定管 螺纹连接，所述固定套内部设有温度变送器，所述温度变送器底端设置在检测管内部，所述 固定套与温度变送器固定连接。 [0007] 在一个优选地实施方式中 ，所述温度变送器输出端设有可编程PLC，所述可编程 PLC输出端设有变频器。
4 .根据权利要求3所述的一种冷凝温度自动控制装置，其特征在于：所述电机(11)设置 在风冷制冷机组(12)内部，所述压力管道(2)与风冷制冷机组(12)固定连接。
5 .根据权利要求3所述的一种冷凝温度自动控制装置，其特征在于：所述风冷制冷机组 (12)底部设有底座，所述底座与风冷制冷机组(12)固定连接。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920049745 .5
(22)申请日 2019 .01 .13
(73)专利权人 青岛威伯特机械制造有限公司 地址 266425 山东省青岛市黄岛区王台镇 工业园
(72)发明人 王铭福 魏新成
(51)Int .Cl . F25B 39/04(2006 .01) F25B 49/00(2006 .01)
6 .根据权利要求1所述的一种冷凝温度自动控制装置，其特征在于：所述温度变送器 (8)外侧设有防护壳(13) ，所述防护壳(13)与压力管道(2)固定连接，所述防护壳(13)由气 凝胶毡材料制成。
2
CN 209371576 U
说 明 书
1/3 页
一种冷凝温度自动控制装置
技术领域 [0001] 本实用新型涉及温度控制技术领域，更具体地说，本实用涉及一种冷凝温度自动 控制装置。
权利要求书1页 说明书3页 附图2页
CN 209371576 U
CN 2093715 页
1 .一种冷凝温度自动控制装置，其特征在于：包括温控装置(1) ，所述温控装置(1)包括 压力管道(2) ，所述压力管道(2) 顶部设有连接管 (3) ，所述连接管 (3) 与压力管道(2)固定连 接，所述连接管(3)内部设有手阀(4) ，所述连接管(3)顶部设有检测管(5) ，所述检测管(5) 顶部设有固定管 (6) ，所述固定管 (6)内壁设有螺纹 ，所述固定管 (6)内部设有固定套(7) ，所 述固定套(7)与固定管(6)螺纹连接，所述固定套(7)内部设有温度变送器(8) ，所述温度变 送器(8)底端设置在检测管(5)内部，所述固定套(7)与温度变送器(8)固定连接。

合集下载

【CN209484286U】一种天然气采集输设备温控装置【专利】

【CN209484286U】一种天然气采集输设备温控装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920208353.9(22)申请日 2019.02.19(73)专利权人 李国福地址 816099 青海省海西蒙古族藏族自治州格尓木市黄河路天然气化工管理中心采气一厂自控信息中心专利权人 蒋战国　樊有军(72)发明人 李国福　蒋战国　樊有军　史东　韩晓龙　王俊虎　(74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 陈娟(51)Int.Cl.F17D 3/01(2006.01)(54)实用新型名称一种天然气采集输设备温控装置(57)摘要本实用新型公开了一种天然气采集输设备温控装置，包括控制台、工作台和活动板，所述工作台的内部设置有滑槽，所述滑块的顶部贯穿工作台固定安装有活动板，所述活动板一侧的表面固定安装有温度传感器，所述温度传感器的下端固定安装有加热棒，所述控制台的内部固定安装有控制器，且控制器的下端固定安装有计时器，所述工作台的底部固定安装有支撑杆，所述支撑杆的底部固定安装有万向轮，所述支撑杆之间固定安装有固定台，且固定台的顶部固定安装有循环泵。

本实用新型通过设置有一系列的结构使本装置在使用过程中具有便于移动、实用性强以及可以对装置运行的时间进行设定等优点，优化使用过程。

权利要求书1页 说明书4页 附图3页CN 209484286 U 2019.10.11C N 209484286U权　利　要　求　书1/1页CN 209484286 U1.一种天然气采集输设备温控装置，包括控制台、工作台和活动板，其特征在于：所述工作台的内部设置有滑槽，所述滑槽的内部滑动安装有滑块，所述滑块的顶部贯穿工作台固定安装有活动板，所述活动板两端的表面固定安装有把手，所述活动板一侧的表面固定安装有温度传感器，所述温度传感器的下端固定安装有加热棒，所述活动板另一侧的工作台顶部固定安装有控制台，所述控制台一端的表面设置有电源插孔，所述控制台另一侧的表面固定安装有显示屏，且显示屏的下端设置有控制按键，所述控制台的内部固定安装有控制器，且控制器的下端固定安装有计时器，所述工作台的底部固定安装有支撑杆，所述工作台下端的支撑杆另一侧固定安装有连接台，且连接台之间旋转安装有推扶手，所述推扶手的表面设置有防滑套，所述支撑杆的底部固定安装有万向轮，所述支撑杆之间固定安装有固定台，且固定台的顶部固定安装有循环泵。

【CN209371610U】一种板片式快速冷却器的熔渣冷却装置【专利】

【CN209371610U】一种板片式快速冷却器的熔渣冷却装置【专利】

2 .根据权利要求1所述的板片式快速冷却器，其特征在于：板片(2)外侧面的所述保温 层(4)为真空保温板。
3 .根据权利要求1所述的板片式快速冷却器，其特征在于：还设置有水回流集箱(15)、 汽水混合物集箱(16) ；所述水回流集箱(15)与汽包连接，汽包通过循环泵将内部饱和水驱 动进入水回流集箱(15) ，水回流集箱(15)将水分配至蛇形传热管(3)进口端，蛇形传热管 (3)出口端连通至汽水混合物集箱(16) ，汽水混合物集箱(16) 与汽包连接。
2
CN 209371610 U
说 明 书
1/3 页
一种板片式快速冷却器的熔渣冷却装置
技术领域 [0001] 本实用新型属于熔渣冷却领域，特别涉及一种板片式快速冷却器的熔渣冷却装 置。
背景技术 [0002] 煤气发生炉气化原料煤后，获得固体残渣，称为炉渣或炉灰。炉渣本身略有或没有 水硬胶凝性能 ，但它在磨细以 后的水分存在的情况下 ，特别是在蒸汽养护条件下 ，参与氢氧 化钙或其它氢氧化物发生化学反应。而生成具有水硬胶凝性能的化合物。所以 ，它可 用来当 作建筑材料 ，常 用于生产煤渣或炉渣混凝土大型样板等 ，也可将炉渣 用于修路或 作房屋内 的保温，隔音材料。 [0003] 根据冶金过程的不同，炉渣可分为熔炼渣、精炼渣、合成渣；根据炉渣性质，有碱性 渣、酸性渣和中性渣之分。许多炉渣有重要 用处。例如高 炉渣可作水泥原料 ；高磷渣可作肥 料 ；含钒、钛渣分 别可作为提炼钒、钛的 原料等。有些炉渣可 用来 制炉渣水泥、炉渣砖、炉渣 玻璃等。如何合理的回收炉渣，实现废物材料的再利用，是现代企业绿色生产的风向标。
( 57 )摘要 本实 用新型提供了一 种 用于熔 渣快 速冷 却
并固化的板片式快速冷却器，板片式快速冷却器 包括相对设置的一对板片，两板片之间的距离远 小于板片的高度、宽度，且距离单独与高度、宽度 两者的长度比均小于1/10，每个板片内设置有蛇 形传热管 ，每个板片的 外侧面均设置有保温 层 ， 每个板片的内侧表面，包括蛇形传热管的外表面 和连接板的内 侧表面 ，设置有一层易剥离镀层 ， 快速冷 却器的 底部及前 侧面 、后侧面为水泥料 ， 相邻板片的底部通过水泥料连接。还提供一种采 用上述装置的熔渣冷却方法，该方法实现了高温 熔 渣的 快 速冷 却 ，对熔 渣进行再循环 利 用 ，在节 省生产成本带来经济利益的同时 ，改善了生态环 境。
【CN209715079U】一种中间低温罐稳压冷凝装置【专利】

【CN209715079U】一种中间低温罐稳压冷凝装置【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920222047.0(22)申请日 2019.02.22(73)专利权人 济南德洋特种气体有限公司地址 251600 山东省济南市商河县玉皇庙镇杨庄铺以南、玉杨路以北(72)发明人 魏崇振　王立建　周宗梁　(51)Int.Cl.B01J 19/00(2006.01)F28B 1/02(2006.01)(54)实用新型名称一种中间低温罐稳压冷凝装置(57)摘要本实用新型提供一种中间低温罐稳压冷凝装置，包括低温罐主体、进料管以及出料管，所述低温罐主体上端焊接固定有进料管，所述低温罐主体下端固定连接有出料管，所述低温罐主体环形侧面上套装有冷凝器以及螺旋冷凝管，所述螺旋冷凝管位于冷凝器内部，所述低温罐主体上端面右部通过输气管道与冷凝器相连接，所述冷凝器下端通过输液管道与低温罐主体下端面右部相连通，所述低温罐主体下部焊接固定有固定圆环，所述低温罐主体环形侧面上部通过螺纹与活动圆环可拆卸连接。

本实用新型提高了冷凝效果，减少了冷量的浪费，且便于对冷凝器进行固定以及拆装，操作简单，使用效果好。

权利要求书1页 说明书3页 附图1页CN 209715079 U 2019.12.03C N 209715079U权　利　要　求　书1/1页CN 209715079 U1.一种中间低温罐稳压冷凝装置，包括低温罐主体、进料管以及出料管，其特征在于：所述低温罐主体上端焊接固定有进料管，所述低温罐主体下端固定连接有出料管，所述低温罐主体环形侧面上套装有冷凝器以及螺旋冷凝管，所述螺旋冷凝管位于冷凝器内部，所述螺旋冷凝管两端分别从冷凝器左下方以及右上方延伸出，所述低温罐主体上端面右部通过输气管道与冷凝器相连接，所述冷凝器下端通过输液管道与低温罐主体下端面右部相连通，所述低温罐主体下部焊接固定有固定圆环，且固定圆环位于冷凝器下端，所述低温罐主体环形侧面上部通过螺纹与活动圆环可拆卸连接，所述活动圆环位于冷凝器上端。

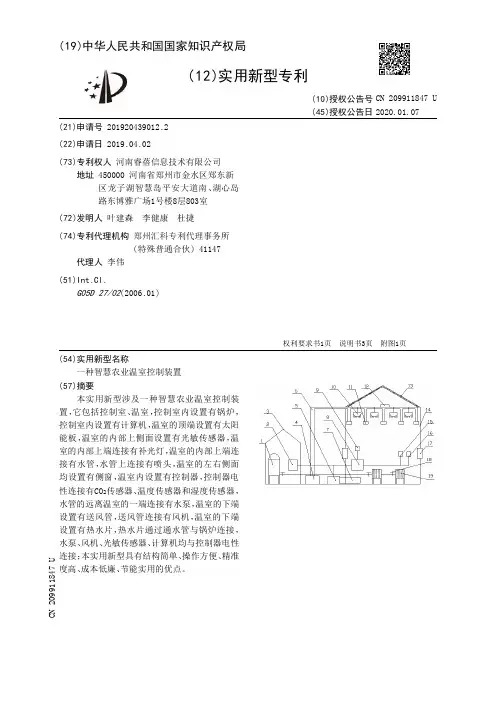

【CN209911847U】一种智慧农业温室控制装置【专利】
