单片机用定时器设计的门铃

  • 格式：docx
  • 大小：17.97 KB
  • 文档页数：8

单片机用定时器设计的
门铃

Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
******* 大 学
课 程 设 计 说 明 书

课程设计名称：《单片机》课程设计
专 业：机械设计制造及其自动化
学 号：
学 生 姓 名：***
指 导 教 师：****
目录
1 设计任务
用定时器设计的门铃,通过定时器控制门铃声响的系统设计，掌握定时/计数
器的使用方法，和简单程序的编写，最终提高我们的逻辑抽象能力。
要求是按下开关的时候开启中断，定时器溢出进入中断后，在软件以标志位i
来判断门铃声音呢，开始响铃。先是“叮”，标志位i加1，延时后接着是“咚”，标
志位i加1，然后是关中断。检测铃响脉宽也是以标志位i来识别“叮咚”。当i为0时
给示波器A通道高电平，i为2时，给示波器B通道高电平。

2 系统总体设计
1.针对本课题的设计任务，进行分析得到，本次设计是利用单片机实现对扬声
器发省的，控制采用按钮操作，c51单片机进行控制，最终使扬声器发出“叮咚”声
音。

2.绘制电路原理图，编写程序，并进行仿真，基本实现对输出频率的控制，
用扬声器的管理。其中有两个声音“叮”、“咚”，因此有两个输出的频率对应于两个
不同扬声器声音的输出。最终利用单片机实现对扬声器发声的控制，采用按钮操
作，c51单片机进行控制，最后使扬声器发出“叮咚”声音。
3.本设计能模拟基本的扬声器发出声响的系统，是采用中断的方式定时控制
不同频率的输出。定时/计数器工作方式寄存器，定时器采用T0定时器工作于模
式0，位数：13位。计数范围：0-8192 ；中断设置每次定时器中断执行两个不同
频率的输出。
3 硬件系统设计
单片机设计的门铃系统，可用单片机直接控制输出频率变化来实现门铃声响可
以广泛的应用到现实门铃的设计中。
据此，本设计系统以单片机为控制核心，连接成最小系统。系统的总体框图如
上图所示。因为它能够准确地划分成时钟频率，与UART（通用异步接收器/发送
器）量常见的波特率相关。特别是较高的波特率（19600,19200），不管多么古怪
的值，这些晶振都是准确，常被使用的。当定时器1被用作波特率发生器时，波
特率工作于方式1和方式3是由定时器1的溢出率和SMOD的值（双倍速波特
率）决定。

4 程序流程图
5 程序
ORG 0000H ；规定汇编的起始地址为0000H
LJMP MAIN ；把MAIN函数进行长转移
ORG 000BH
LJMP T0ISR
ORG 0030H
MAIN:

MOV TMOD,#00H ；定义工作方式寄存器TMOD用于选择定时器/计数器的

工作模式和工作方式
MOV IE,#82H
MOV TH0,#HIGH(8192-700) ；定义定时器/计数器0（高字节）的地址

MOV TL0,#LOW(8192-700) ；定义定时器/计数器0（低字节）的地址
MOV R2,#0
MOV R3,#0
LOOP:
JB ,$
SETB TR0

JNB ,$ ；直接寻址位为零则转移
SJMP LOOP
T0ISR:

CPL ；对取反
LCALL ADDP
LCALL CMPP
JNZ T01
MOV TH0,#HIGH(8192-700)
MOV TL0,#LOW(8192-700)

RETI ；从中断返回
T01:
DEC A ；累加器减1
JNZ T02
MOV TH0,#HIGH(8192-1000)
MOV TL0,#LOW(8192-1000)
RETI
T02:
CLR TR0
MOV R2,#0
MOV R3,#0
RETI
ADDP:
MOV A,R2

ADD A,#1 ；把立即数1加上累加器中的数寄存到累加器A中
MOV R2,A
MOV A,R3

ADDC A,#0 ；把立即数加到累加器
MOV R3,A
RET
CMPP:
CLR C
MOV A,R2
SUBB A,#90H
MOV A,R3
SUBB A,#1
JC CMPP0
CLR C ；清进位位
MOV A,R2
SUBB A,#20H ；累加器减去立即数20H
MOV A,R3
SUBB A,#3
JC CMPP1
MOV A,#2
RET
CMPP1:
MOV A,#1
RET
CMPP0:
MOV A,#0

RET ；从子程序中返回
END

6 软件仿真

7 设计总结
这次课程设计使我得到了不小的收获，发现了自己的很多不足，知识体系上
的漏洞，看到了自己的实践经验还是比较缺乏，理论联系实际的能力还需很大提
高。
首先拿到这个题目，我就开始收集大量的资料，包括C51单片机的原理，人
的听力范围等等与课程设计相关的各类知识，了解了很多之前并未注意的知识。
通过这次课程设计，开阔了我们的视野，提高了我们的兴趣。在今后的学习中我
们仍可以进行这方面的尝试，开拓自己的眼界和操作能力，提高自己的动手制作
能力，在动手中学习，在动手中收获。
参考文献
[1] 楼然苗.李光飞．51系列单片机设计实例[M].北京航空航天大学出版社，
2001.
[2]王东峰等.[M].，2009.
[3]刘守义等.单片机技术基础[M].，2007.

合集下载

单片机定时器的设计

单片机定时器的设计

摘要随着时代的进步，电子行业的发展，定时器的应用也越来越广泛，单片机以其强大的功能，成为许多功能电子产品的首选。

本次电子定时器电路根据设计要求采用AT89C51单片机来实现最大99秒倒计时，采用两位数码管显示。

文章的核心主要是硬件介绍及连接和软件编程两个大的方面。

硬件电路主要包括AT89C51、晶振电路、数码管，发光二级管，按键。

软件用汇编语言实现，主要包括主程序、倒计时、重启控制程序等软件模块。

采用软硬件配合基本能实现设定定时时间倒计时功能，达到了设计的要求和目的。

并在Proteus软件上进行了仿真和调试。

关键词 AT89C51单片机；定时器；倒计时目录摘要……………………………………………………………………………………………第一章绪论.........................................................1.1定时器的发展......................................1.2 电子定时器的应用 ....................................1.3选题的目的和意义.....................................1.4 本章小结第二章单片机的基础知识 (3)2.1单片机简介 (3)2.2单片机的特点 (3)2.3 本章小节第三章功能实现及硬件介绍 (4)3.1 设计功能实现 (4)3.2 C51单片机引脚介绍 (9)3.3时钟和复位电路3.4数码管显示 (10)3.5键盘 (12)3.6电气原理图………………………………………………………3.7本章小结第四章软件设计 (15)4.1 程序流程图 (15)4.2定时1秒设计 (16)4.3重新启动 (17)4.4程序 (17)4.5 本章小结结论................................................................ 参考文献............................................................ 致谢 ...........................................................第一章绪论1.1定时器的发展人类最早使用的定时工具是沙漏或水漏，但在钟表诞生发展成熟之后，人们开始尝试使用这种全新的计时工具来改进定时器，达到准确控制时间的目的。

单片机第六章定时器

单片机第六章定时器

计数溢出时，TFx置位。如果中断允许，CPU响应中 断并转入中断服务程序，由内部硬件清TFx。TFx也可以 由程序查询和清零。
这种方式下，计数寄存器由13位组成，即THx高八位(作计数器)
和TLx的低5位构成。TLx的高3位未用。
计数时，TLx的低5位溢出后向THx进位，THx溢出后 将TFx置位，并向CPU申请中断。
用软件控制，置 l时，启动 T1；清0时，停止 T1。
TF0（TCON．5）——T0的溢出标志。
TR0（TCON．4）——T0的运行控制位。
用软件控制，置1时，启动T0；清 0时，停止 T0。
• IE1（TCON．3）——外部中断1中断请求标志位。
• IE0（TCON．1）——外部中断0中断请求标志位。
器之外，还可用作串行接口的波特率发生器。
6.2
定时器／计数器T0、T1
T0、T1 的内部结构简图示于图6－1中。从图中 可以看出，T0、T1由以下几部分组成：
• 计数器TH0、TL0和TH1、TL1；
•
•
特殊功能寄存器TMOD、TCON；
时钟分频器；
•
输入引脚T0、T1。
6.2.1 与定时器／计数器T0、T1有关的 特殊功能寄存器
⑵定时器/计数器T1
T0方式3时，T1可以工作在方式0、1、2三种方式 T1的结构如图6–6所示。 由于T0占用了原来T1的启动位TR1和溢出标志TF1， 所以此时T1溢出时不能置位溢出标志，不能申请中断， 其溢出信号送给串行口，此时T1作为波特率发生器。
T1的启停由写入方式字控制，当写入方式0/1/2 时，T1立即启动，写入方式3 时，立即停止工作。
分析：设置T0工作在方式2，计数功能，每记满100个外 部脉冲，从P1.0输出一个低电平脉冲信号（简化的打包 操作）。
单片机指令的时钟和定时器控制

单片机指令的时钟和定时器控制

单片机指令的时钟和定时器控制时钟和定时器控制是单片机中非常重要的功能模块。

单片机的时钟主要用于控制指令的执行过程，而定时器功能则可以实现精确的时间测量和任务调度。

本文将详细介绍单片机指令的时钟和定时器控制。

一、时钟控制在单片机中，时钟是指定时单元(Timer/Counter)的运行时钟。

时钟信号可以是外部晶振信号，也可以是由外部晶振经过分频电路产生的。

时钟信号的频率直接影响到单片机的运行速度和性能。

不同型号的单片机支持的最大工作频率不同，需要根据具体型号的手册来设置时钟频率。

时钟的分频系数可以通过内部的控制寄存器来设置，通常可以选择不同的分频因子来适应不同的应用需求。

在设置时钟的分频系数时，需要考虑到单片机的工作环境、外部设备的要求以及功耗等方面的因素。

在程序中，可以通过配置寄存器来设置时钟源、分频系数等参数。

常见的时钟源有外部晶振，内部振荡器等。

下面是一个简单的示例代码：```C#include <reg51.h>void main(){// 设置时钟源为外部晶振，分频系数为12TMOD = 0x01;TCON = 0x00;TH0 = 0x1A;TL0 = 0x1A;TR0 = 1;while(1){// 在这里编写其他的代码}}```在上面的示例代码中，通过设置TMOD寄存器来配置定时器的工作模式。

TCON寄存器用于启动定时器，并设置定时器的计数初值。

最后通过设置TR0寄存器来启动定时器的计数。

二、定时器控制定时器是单片机中常用的功能模块之一，它可以根据设置的参数自动定时中断，并执行相应的处理函数。

定时器通常用于实现精确的时间测量、任务调度、脉冲计数等应用。

在单片机中，常见的定时器有定时器0和定时器1。

定时器0通常用于系统的时基控制和通信协议的实现，定时器1则通常用于编码器计数、PWM信号生成等应用。

定时器的工作原理是通过计数器的自动累加和溢出来实现的。

当定时器溢出时，会触发相应的中断，并执行中断处理函数。

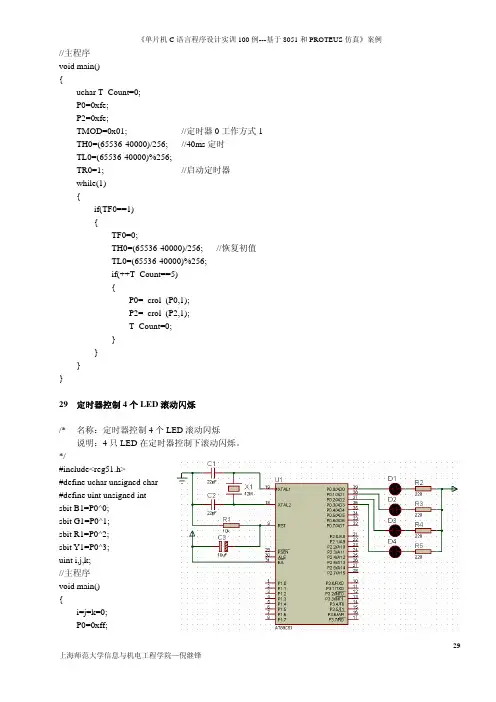

单片机C语言程序设计实训100例
