焊接质量的检验方法有哪些？

.焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，O2C是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表评价标准说明缺陷类型假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能不允许保证工艺要求的焊缝长度）焊缝表面不允许有气孔焊点表面有穿孔气孔焊缝中出现开裂现象不允许裂纹不允许夹渣固体封入物允许焊缝与母材之间的过度太剧烈H≤0.5mm 咬边不允许5mmH＞0.母材被烧透不允许烧穿求的区域，在有功能和外观金属液滴飞出要飞溅不允许有焊接飞溅的存在3mm 焊缝太大H值不允许超过过高的焊缝凸起位置偏离焊缝位置不准不允许1 / 9.值不允许超过2mm 板材间隙太大H配合不良二、焊缝质量标准保证项目、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙1记录。

、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

2级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的II、I 、3规定，检验焊缝探伤报告级焊缝不得有表面级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II焊缝表面I、II级焊缝不得有咬边，未焊满等I气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

长度焊缝内允许直径级焊缝每50MM、II级焊缝不允许；III表面气孔：I 倍孔径≤6；气孔2个，气孔间距≤0.4t级焊缝不允许。

咬边：I，且两侧咬边总≤100mm连续长度≤0.05t,且≤0.5mm,II级焊缝：咬边深度≤10%焊缝长度。

长。

≤1mm0.1t,III级焊缝：咬边深度≤，且为连接处较薄的板厚。

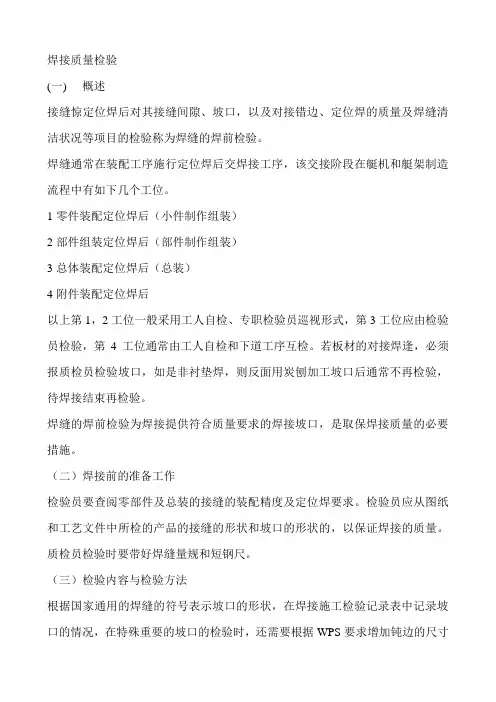

焊接质量检验(一)概述接缝惊定位焊后对其接缝间隙、坡口，以及对接错边、定位焊的质量及焊缝清洁状况等项目的检验称为焊缝的焊前检验。

焊缝通常在装配工序施行定位焊后交焊接工序，该交接阶段在艇机和艇架制造流程中有如下几个工位。

1零件装配定位焊后（小件制作组装）2部件组装定位焊后（部件制作组装）3总体装配定位焊后（总装）4附件装配定位焊后以上第1，2工位一般采用工人自检、专职检验员巡视形式，第3工位应由检验员检验，第4工位通常由工人自检和下道工序互检。

若板材的对接焊逢，必须报质检员检验坡口，如是非衬垫焊，则反面用炭刨加工坡口后通常不再检验，待焊接结束再检验。

焊缝的焊前检验为焊接提供符合质量要求的焊接坡口，是取保焊接质量的必要措施。

（二）焊接前的准备工作检验员要查阅零部件及总装的接缝的装配精度及定位焊要求。

检验员应从图纸和工艺文件中所检的产品的接缝的形状和坡口的形状的，以保证焊接的质量。

质检员检验时要带好焊缝量规和短钢尺。

（三）检验内容与检验方法根据国家通用的焊缝的符号表示坡口的形状，在焊接施工检验记录表中记录坡口的情况，在特殊重要的坡口的检验时，还需要根据WPS要求增加钝边的尺寸和坡口的角度。

通常对焊缝缝在图样上即使不标注焊缝符号，对于艇架和艇机的主受力件也应是连续完全焊透，对于次要构件应达到最大限度的焊透。

（四）检验注意事项1焊缝坡口区域的铁锈、氧化皮、油污、杂物及车间底漆应予清除，并保持清洁和干燥。

2一般强度的结构钢如环境温度低于-5℃时，应采取焊前预热措施。

3对高强度的结构钢、铸钢和锻钢结构件的焊接应查阅相关的工艺文件，严格执行焊接引弧、定位要求、焊前预热及焊后保温和热处理等措施，并满足焊接工艺和船检的要求。

4对艇架主要受力件接缝与坡口的形状应符合船检检验部门认可的焊接工艺规程规定，以确保焊缝能完全焊透。

5对于两块板材以夹角小于50°相交而形成的角焊缝，如果小于50°狭窄处的角焊难以焊接，则另一面的角焊缝坡口必须大于45°，如坡口角度不够则应该刨削之。

焊接质量检验方法和标准1目的规定焊接产品的表面质量、焊接质量、确保产品满足客户的要求，适用范围：适用于焊接产品的质量认可。

2责任生产部门，品质部门可参照本准则对焊接产品进行检验。

一、熔化极焊接表面质量检验方法和标准C O2保护焊的表面质量评价主要是对焊缝外观的评价，看是否焊缝均匀，是否有假焊、飞溅、焊渣、裂纹、烧穿、缩孔、咬边等缺陷，以及焊缝的数量、长度以及位置是否符合工艺要求，具体评价标准详见下表缺陷类型说明评价标准假焊系指未熔合、未连接焊缝中断等焊接缺陷（不能保证工艺要求的焊缝长度）不允许气孔焊点表面有穿孔焊缝表面不允许有气孔裂纹焊缝中出现开裂现象不允许夹渣固体封入物不允许咬边焊缝与母材之间的过度太剧烈H≤0.5mm允许H＞0.5m m不允许烧穿母材被烧透不允许飞溅金属液滴飞出在有功能和外观要求的区域，不允许有焊接飞溅的存在过高的焊缝凸起焊缝太大H值不允许超过3mm位置偏离焊缝位置不准不允许配合不良板材间隙太大H值不允许超过2mm二、焊缝质量标准保证项目1、焊接材料应符合设计要求和有关标准的规定，应检查质量证明书及烘焙记录。

2、焊工必须经考核合格，检查焊工相应施焊条件的合格证及考核日期。

3、I 、II级焊缝必须经探伤检验，并应符合设计要求和施工及验收规范的规定，检验焊缝探伤报告焊缝表面I、II级焊缝不得有裂纹、焊瘤、烧穿、弧坑等缺陷。

II级焊缝不得有表面气孔夹渣、弧坑、裂纹、电焊擦伤等缺陷，且I级焊缝不得有咬边，未焊满等缺陷基本项目焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过渡平滑，焊渣和飞溅物清除干净。

表面气孔：I、II级焊缝不允许；III级焊缝每50MM长度焊缝内允许直径≤0.4t；气孔2个，气孔间距≤6倍孔径咬边：I级焊缝不允许。

II级焊缝：咬边深度≤0.05t,且≤0.5mm,连续长度≤100mm，且两侧咬边总长≤10%焊缝长度。

III级焊缝：咬边深度≤0.1t,，且≤1mm。

焊缝外观质量检验标准焊接是工程制造中常见的连接工艺，焊接质量的好坏直接影响着工件的使用性能和安全性。

焊缝外观质量检验是焊接质量控制的重要环节，通过对焊缝外观的检验，可以及时发现焊接缺陷，确保焊接质量符合标准要求。

本文将介绍焊缝外观质量检验的标准和方法。

首先，焊缝外观质量检验应符合相关的国家标准和行业标准。

国家标准中对焊缝外观的质量要求进行了详细的规定，包括焊缝表面的光洁度、凹凸度、气孔、裂纹、夹渣等缺陷的允许程度和检验方法。

在进行焊缝外观质量检验时，应严格按照标准规定的要求进行，确保检验结果的准确性和可靠性。

其次，焊缝外观质量检验应采用合适的检验方法和工具。

常见的焊缝外观检验方法包括目测检验、放射性检验、超声波检验等。

不同的检验方法适用于不同的焊接材料和焊接工艺，选择合适的检验方法对于准确判断焊缝外观质量至关重要。

同时，应使用符合标准要求的检验工具和设备，确保检验结果的准确性和可靠性。

另外，焊缝外观质量检验应由经过专业培训和具有相关资质的人员进行。

焊接质量的检验需要具备一定的专业知识和技能，只有经过专业培训的人员才能准确判断焊缝外观质量是否符合标准要求。

因此，在进行焊缝外观质量检验时，应由具有相关资质的焊接工程师或质检人员进行，确保检验结果的准确性和可靠性。

最后，焊缝外观质量检验的结果应进行记录和归档。

对于每一次焊接质量检验，都应及时记录检验结果和相关数据，并进行归档保存。

这些记录和数据对于及时发现焊接质量问题、分析质量变化趋势、改进焊接工艺具有重要的参考价值，也是相关部门进行质量监督和管理的重要依据。

总之，焊缝外观质量检验是焊接质量控制的重要环节，应严格按照国家标准和行业标准进行，采用合适的检验方法和工具，由专业人员进行检验，并对检验结果进行记录和归档。

只有这样，才能确保焊接质量符合标准要求，保障工程制造的质量和安全。

以上就是焊缝外观质量检验标准的相关内容，希望对大家有所帮助。
