《汽车电工电子基础》期末试卷

  • 格式：doc
  • 大小：52.50 KB
  • 文档页数：3

2012-2013学年度第一学期11秋汽修班 期末考试汽车电工电子基础 试题
班级： 姓名： 分数：
一、选择题（每小题1分，共20分） 1、电路提供了（ ）流通的路径。 A．电压 B．电流 C．电动势 D．电功率 2、导体对（ ）的阻碍作用就称为电阻。 A．电动势 B．电压 C．电功率 D．电流 3、电容器在电路中，主要是用来（ ）。 A．储存电功率 B．储存电场能 C．消耗电功率 D．消耗电场能 4、法拉第电磁感应定律说明；感生电动势的大小是与（ ）成正比。 A．磁路中磁通量的变化率 B．磁路中磁感量的变化率 C．磁路中的磁通量 D．磁路中的磁应量 5、已知：A)53314sin(210ti，则该交流电流的初相为（ ）。 A．300° B．108° C．150° D．100° 6、对称三相电源的条件是（ ）。 A．三个感应电动势的有效值相等，初相互差120°角 B．三个感应电动势的最大值相等，初相互差180°角 C．三个感应电动势的有效值相等，初相互差60°角 D．三个感应电动势的最大值相等，初相互差150°角 7、一般所说的安全电压是指（ ）以下。 A．220V B．36V C．12V D．380V 8、若电阻R1=20 Ω，R2=10 Ω，R3=20 Ω，三个电阻并联后的等效电阻为（ ）。 A．50 Ω B．5 Ω C．10 Ω D．20 Ω 9、N型半导体中多数载流子是（ ）。 A. 正离子 B. 负离子 C. 自由电子 D. 空穴
10、二极管的主要特性有( )。
A. 单向导电性 B. 电流放大作用 C. 电压放大作用 D. 滤波作用
11、电流的方向规定为（ ）移动的方向。
A. 负电荷 B. 负离子 C. 正电荷 D. 自由电子
12、电流总是从高电位流向低电位，这一结论适用于（ ）。
A． 外电路 B. 内电路 C. 全电路 D. 部分电路
13 、某电阻两端电压为40V，通过电阻的电流为0.5A，则导体的电阻为( )。
A. 80Ω B. 600Ω C. 200Ω D. 800Ω
14、我国使用的工频交流电的频率为（ ）。
A. 45HZ B. 60HZ C. 50HZ D. 220HZ
15、与参考点有关的物理量（ ）。
A. 电流 B. 电压 C. 电位 D.电阻
16、下列设备中，其中（ ）通常作为电源。
A．发电机 B．电视机 C．电炉 D．电动机
17、下列设备中属于电路组成中中间环节的是( )。
A．连接导线 B．电源 C．白炽灯 D．电炉
18、周期T和频率f三者之间的关系正确的为（ ）。

A．1Tf B．Tf C．T与f无关
19、汽车上常用的电动机是（ ）。
A．单相交流电动机 B．直流串励式电动机 C．三相交流电动机
20、融断器在电路中主要起（ ）保护。
A．短路 B．过载 C．欠压 二、填空题（每空1分，共20分，把答案填在题中横线上） 21、 电路中对外提供电能的设备称为_______________，而消耗电能的设备或器件称为_______________。 22、电路的作用可分为两种，一种是 ，另一种是 。 23、在电阻串联电路中流过每个电阻的电流 。 24、 已知某电路中A点电位VA=–10V，AB间电位差UAB=50V，则B点电位VB=_____V。 25、当导体在磁场中作切割磁力线运动，或线圈中_______________发生变化时，导体或线圈可产生_______________。 26、电路的任一时刻，连接在任一节点的各支路电流的代数和等于 。 27、零电阻叫做短路，无限大电阻叫做 。 28、正弦交流的三要素是： 、 、 。 29、在数字逻辑电路中，基本逻辑关系有三种： 、 、 。 30、与门的逻辑功能是 ， 或门的逻辑功能是 。 31、根据在纯净的半导体中掺入的杂质元素不同，可形成 型半导体和 型半导体。 三、判断题（每题1分，共10分） 32、 电流的方向即自由电子移动的方向。 （ ） 33、线圈中只要有电流存在，就会产生电磁感应现象。 （ ） 34、只要将三相电源的任意两根相线对调位置，就可改变三相异步电动机的转向。（ ） 35、电路中电压的高低是绝对的，与参考点选择无关；而电位的高低则是相对的，与参考点选择有关。 （ ） 36、稳压二极管按材料分有硅管和锗管。 （ ） 37、电路有三种状态，通路状态、开路状态和断路状态。 （ ） 38、电阻串联时，电阻值小的电阻通过的电流大。 （ ）
39、变压器可进行交流电压、交流电流和交流阻抗变换。 （ ）
40、当电器发生火灾时，应立即切断电源，在未断电时，应用二氧化碳灭火器灭火。（ ）
41、蓄电池在电路中必定是电源,总是把化学能转换为电能。 （ ）
四、简答题（每题5分，共20分）
42、什么是电路图？

43、常见的触电方式有那些？

44、将交流电变成电子设备所需的直流电一半经过哪几步？
五、计算题（30分）
45、一个额定值为220V、1000W的电阻炉，接在220V的交流电源上，求：通过电阻炉的
电流和它的电阻。如烧2小时，所消耗的电能为多少？（6分）
2、单相变压器的一次侧电压为1100V，变化比为10，求二次侧电压。如果二次侧所接负载RL=20Ω，则一次侧等效电阻R为多少？（6分） 3、如图1所示，已知E1=3.6V，E2=7.2V，R1=R2=2Ω，R3=8Ω。求流过各电阻的电流？ （8分）
4、数的进制转换（15分）
（1）将（100101）2转化为十进制数；（2）将（0.6875）10转换为二进制数；
（3）将十进制数（386）10转换成为对应的8421BCD码。

R1
E1

E2

R2
R3

图1

合集下载

《电工与电子技术基础》期末考试试卷及答案

《电工与电子技术基础》期末考试试卷及答案

《电工与电子技术基础》期末考试试卷及答案2021—2022学年第一学期一、填空题（每小题3分，共30分）1、汽车电路主要由（）、（）和（）三大部分组成。

它包括（）、（）、（）、仪表装置、（）、辅助电器和（）等。

2、汽车供电系统包括（）、（）和（）等，其作用是对全车所有用电设备3、在汽车中，（）是主要电源，（）是辅助电源，它们（）联连接。

4、汽车上的蓄电池只在（）、（）和（）等情况下向用电设备供电。

5、汽车启动系统主要包括（）、（）和（）和启动保护装置等，其任务是（）。

6、汽车点火系统可分为（）点火系统、（）点火系统、和（）点火系统三个类型。

7、传统点火系统主要包括电源（）、（）、（）和（）、（）火花塞等。

8、电子点火系统主要由电源（）、（）、（）和火花寒等组成。

9、微机控制点火系统主要由电源、发动机上的各种传感器、（）、（）、（）和火花塞等组成。

10、配电装置包括（）、（）、（）、配电线束和（）等。

二、判断题（正确的打“J 错误的打“X”每小题2分共20分）1、点火系统的任务是在适当的时间并在相应的气缸中产生电火花，点燃气缸内的可燃混合气。

（）2、汽车电气线路中的导线分为低压导线和高压导线两类。

（）3、只要导体做切割磁感线运动或者线圈中的磁通发生变化，导体或线圈中就有感应电流。

（）4、切割磁感线的导体或磁通发生变化的线圈，其实就是一个电源。

（）5、楞次定律不能用来判定直导体中的感应电动势的方向。

（）6、自感电动势的方向也可结合楞次定律和右手螺旋定则来确定。

（）7、因为涡流会产生损耗，所以涡流是有害的。

（）8、汽车点火线圈与变压器的类似之处是它们都利用了自感和互感。

（）9、无功功率其实就是无所作为的功，它是一种消耗电能的负功。

（）10、视在功率代表了交流电路消耗的功率。

（）三、选择题（每小题2分共20分）1、汽车上的电能由发电机和电两个直流电圆供，汽油发动机的供电电压普遍为（）VoA、12B、24C、36D、2202、普通晶闸管由（）层杂质半导体组成。

《汽车电工电子技术》期末考试试题带答案

《汽车电工电子技术》期末考试试题带答案

第 1 页 共 3 页 2022—2023学年第一学期期末考试试题 22级新能源《汽车电工电子》 试卷说明：1、考试时间：90分钟 2、本试卷共三大题，共3页 3、（汽修3+2、汽1、汽2、汽3共四个班） 一、选择题（每题2分，共30分） 1、判定通电导线或通电线圈产生磁场的方向用（ B ） A、右手定则 B、右手螺旋法则 C、左手定则 D、楞次定律 2、下列与磁导率无关的物理量是（ B ） A、磁感应强度 B、磁通 C、磁场强度 D、磁阻 3、两个反串线圈的K=0.5，L1=9mH，L2=4mH，则等效电感为（ B ） A、13mH B、7mH C、19mH D、1mH 4、在纯电容正弦交流电路中，当电容一定时，则（ B ） A、频率f越高，容抗CX越大 B、频率f越高，容抗CX越小 C、容抗CX与频率f无关 5、在频率为50HZ的家用电路中，电容的容抗和线圈的感抗相等，现将频率提高到500HZ，则感抗与容抗之比等于（ A ） A、100 B、0.01 C、10 D、1000 6、在同一交流电压作用下，电感L变大，电感中电流将（A ） A、不变 B、变小 C、变大

7、若电路中某元件两端的电压2314sin36πtuV，电流ti314sin4A，则该元件是（C ） A、电阻 B、电感 C、电容

8、加在容抗为100Ω的纯电容两端的电压3tsin100cuV，则通过它的电流应是（ B ） A．3sinticA B．6sinticA

C．3sin2ticA D．6sin2ticA 9、纯电感电路中，已知电流的初相角为-60°，则电压的初相角为（ A ） A 、30° B、60° C、90° D、120° 10、把L=10mH的纯电感线圈接到60100sin141tuV的电源上，线圈中通过的电流的表达式为（B ） A、150100sin100tiA B、150100sin141tiA C、30100sin141tiA 11、如图所示，三个灯泡均正常发光，当电源电压不变、频率f变小时，灯的亮度变化情况是（ D ）。 A、HL1不变，HL2变暗，HL3变暗 B、HL1变亮，HL2变亮，HL3变暗 C、HL1、HL2、HL3均不变 D、HL1不变，HL2变亮，HL3变暗

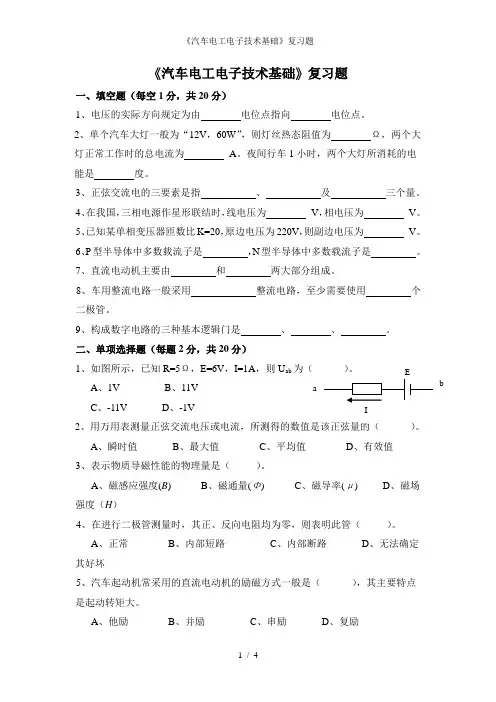

《汽车电工电子技术基础》复习题

《汽车电工电子技术基础》复习题

《汽车电工电子技术基础》复习题一、填空题（每空1分，共20分）1、电压的实际方向规定为由电位点指向电位点。

2、单个汽车大灯一般为“12V，60W”，则灯丝热态阻值为Ω，两个大灯正常工作时的总电流为A。

夜间行车1小时，两个大灯所消耗的电能是度。

3、正弦交流电的三要素是指、及三个量。

4、在我国，三相电源作星形联结时，线电压为V，相电压为V。

5、已知某单相变压器匝数比K=20，原边电压为220V，则副边电压为V。

6、P型半导体中多数载流子是，N型半导体中多数载流子是。

7、直流电动机主要由和两大部分组成。

8、车用整流电路一般采用整流电路，至少需要使用个二极管。

9、构成数字电路的三种基本逻辑门是、、。

二、单项选择题（每题2分，共20分）1、如图所示，已知R=5Ω，E=6V，I=1A，则U abA、1VB、11VC、-11VD、-1V2A、瞬时值B、最大值C、平均值D、有效值3、表示物质导磁性能的物理量是（）。

A、磁感应强度(B)B、磁通量(Φ)C、磁导率(μ)D、磁场强度（H）4、在进行二极管测量时，其正、反向电阻均为零，则表明此管（）。

A、正常B、内部短路C、内部断路D、无法确定其好坏5、汽车起动机常采用的直流电动机的励磁方式一般是（），其主要特点是起动转矩大。

A、他励B、并励C、串励D、复励6、万用表不能直接用来测量（ ）。

A 、电压B 、电流C 、电阻D 、电功率7、正弦电压u=U m sin(ωt+ϕ)的波形如图所示，则初相ϕ=（ ）A 、-30ºB 、0ºC 、30ºD 、150º8、三极管处于放大状态的条件是（ ）。

A 、发射结反偏，集电结反偏B 、发射结正偏，集电结反偏C 、发射结正偏，集电结正偏D 、发射结反偏，集电结正偏9、变压器的基本工作原理是（ ）。

A 、电磁感应B 、电流的磁效应C 、霍尔效应D 、电流的热效应10、三极管工作在开关状态是指工作在（ ）状态。

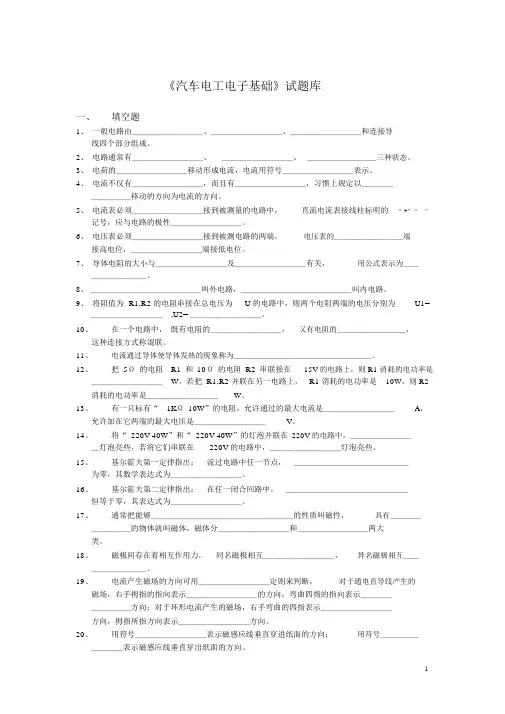

汽车电工电子基础题库
