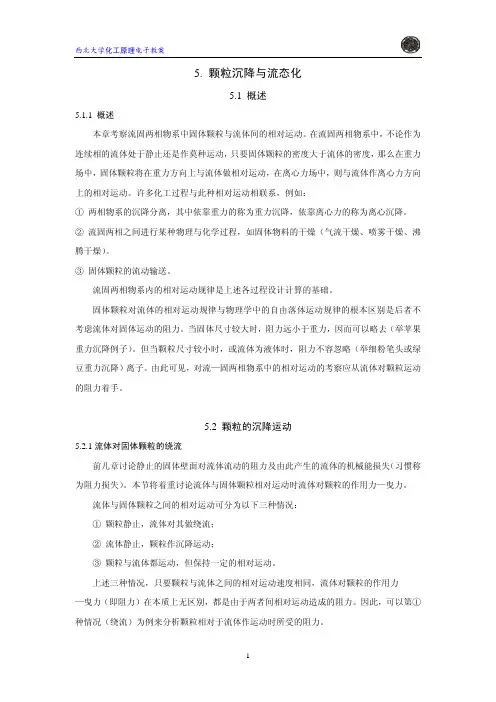

第五章 颗粒的沉降和流态化
一、选择题
1、 一密度为7800 kg/m3 的小钢球在相对密度为1.2的某液体中的自由沉降速
度为在20℃水中沉降速度的1/4000，则此溶液的粘度为 （设沉降区为
层流）。
A 4000 mPa·s； B 40 mPa·s； C 33.82 Pa·s； D 3382
mPa·s

2、含尘气体在降尘室内按斯托克斯定律进行沉降。理论上能完全除去30μm的
粒子，现气体处理量增大1倍，则该降尘室理论上能完全除去的最小粒径
为 。
A．m302； B。m32/1；C。m30； D。
m302

3、降尘室的生产能力取决于 。
A．沉降面积和降尘室高度； B．沉降面积和能100%除去的最小颗粒的
沉降速度；
C．降尘室长度和能100%除去的最小颗粒的沉降速度； D．降尘室的宽
度和高度。

4、降尘室的特点是 。D
A． 结构简单，流体阻力小，分离效率高，但体积庞大；
B． 结构简单，分离效率高，但流体阻力大，体积庞大；
C． 结构简单，分离效率高，体积小，但流体阻力大；
D． 结构简单，流体阻力小，但体积庞大，分离效率低

5、在降尘室中，尘粒的沉降速度与下列因素 无关。
A．颗粒的几何尺寸 B．颗粒与流体的密度
C．流体的水平流速； D．颗粒的形状

6、在讨论旋风分离器分离性能时，临界粒径这一术语是指 。
A. 旋风分离器效率最高时的旋风分离器的直径; B. 旋风分离器允许的最
小直径;
C. 旋风分离器能够全部分离出来的最小颗粒的直径; D. 能保持滞流流型
时的最大颗粒直径
7、旋风分离器的总的分离效率是指 。
A. 颗粒群中具有平均直径的粒子的分离效率; B. 颗粒群中最小粒子的分离
效率;
C. 不同粒级(直径范围)粒子分离效率之和; D. 全部颗粒中被分离下来的部
分所占的质量分率

8、对标准旋风分离器系列，下述说法哪一个是正确的 。
A．尺寸大，则处理量大，但压降也大； B．尺寸大，则分离效率高，且压
降小；
C．尺寸小，则处理量小，分离效率高； D．尺寸小，则分离效率差，
且压降大。

二、填空题
1、一球形石英颗粒，分别在空气和水中按斯托克斯定律沉降，若系统温度升
高，则其在水中的沉降速度将 ，在空气中的沉降速度
将 。

2、在滞流(层流)区，颗粒的沉降速度与颗粒直径的 次方成正比。
3、降尘室的生产能力与降尘室的 和 有关。
4、已知某沉降室在操作条件下的气体流率为3600m3/h，沉降室长、宽、高尺寸
为LHb=523,则其沉降速度为 sm/。

5、在除去某粒径的颗粒时，若降尘室的高度增加一倍，气流速度 。
6、若降尘室的高度增加，则沉降时间 ，气流速度 ，生产能
力 。

7、一降尘室长8m，宽4m，高1.5m，中间装有14块隔板，隔板间距为0.1m。
现颗粒最小直径为12μm，其沉降速度为0.02 m/s，欲将最小直径的颗粒全部
沉降下来， 则含尘气体的最大流速不能超过 m/s。
8、在旋风分离器中，某球形颗粒的旋转半径为0.4 m, 切向速度为15 m/s。当
颗粒与流体的相对运动属层流时，其分离因数CK为 。

9、选择旋风分离器型式及决定其主要尺寸的根据
是 ； ； 。

10、通常， 非均相物系的离心沉降是在旋风分离器中进行，
悬浮物系一般可在旋液分离器或沉降离心机中进行。
三、计算题
1、某一锅炉房的烟气沉降室，长、宽、高分别为11×6×4 m，沿沉降室高度
的中间加一层隔板，故尘粒在沉降室内的降落高度为2m。烟气温度为150℃，
沉降室烟气流量12500m3（标准状态）/ h，试核算沿降室能否沉降35μm以上
的尘粒。
已知ρ尘粒 = 1600 kg/m3，ρ烟气 = 1.29 kg/m，μ烟气 = 0.0225cp

2、有一降尘室，长6m，宽3m，共20层，每层100mm，用以除去炉气中的矿
尘，矿尘密度3/3000mkgs，炉气密度3/5.0mkg，粘度0.035 mPa.s，现要
除去炉气中10m以上的颗粒，试求：
（1）为完成上述任务，可允许的最大气流速度为多少？
（2）每小时最多可送入炉气若干？
（3）若取消隔板，为完成任务该降尘室的最大处理量为多少？

3、一降尘室长5m，宽3m，高4m，内部用隔板分成20层，用来回收含尘气体
中的球形固体颗粒，操作条件下含尘气体的流量为36000hm/3，气体密度
3
/9.0mkg

，粘度smPa03.0。尘粒密度3/4300mkgs，试求理论上

能100%除去的最小颗粒直径。
答案：
一、选择题
D，D，B D CCDC

二、填空题
1. 下降，增大
2. 2
3. 长度 宽度
4. 0.067
5. 减少一倍
6. 增加；下降；不变
7. 1.6
8. 57
9. 气体处理量，分离效率，允许压降
10. 悬浮物系一般可在旋液分离器或沉降离心机中进行。气固；液固

三、计算题
1、
解：
设沉降在滞流状态下进行，Re ＜1，且因 ρ尘粒>>ρ烟气，故斯托克斯公式可简化
为：
u0 = d尘粒2ρ尘粒g/18μ烟气
= (35×10-6)2×1600×9.81/ (18×2.25×10-5)

检验：Re = d尘粒u0ρ烟气/μ烟气
= 35×10-6×0.0474×1.29/(2.25×10-5)
= 0.095＜2
故采用计算式正确，则35mm以上粒子的沉降时间为：
θ沉降 = 2/0.0474 = 42.2s
又，烟气流速u = [(12500/(4×6×3600))×[（273+150）/273]
= 0.224 m/s
烟气在沉降室内停留时间：θ停留 = 11/0.224 = 49.1s
即θ停留＞θ
沉降

∴35mm以上尘粒可在该室沉降


2、

解：（1）设沉降区为滞流，则 18)(2gdu
因为 s 则
smmu/4.67100.035189.813000)10(103260

1106.67100.0350.5104.671010433600duRe
假设正确

由降尘室的分离条件，有

smHLuu/0.280.16104.630
（2）3600104.673620203AuV=6052.3hm/3

（3） hmAuV/302.63600104.6736330
可见加隔板可提高生产能力，但隔板间距不能过小，过小会影响出灰和干
扰沉降。

3、
解：降尘室总面积 23003520mA
生产能力的计算式为 Auq
注意式中 u0 为能 100% 除去的最小颗粒的沉降速度，而A应为总沉降面
积。

解出 smAqu/0.03330036000/3600
设沉降区为层流，则有
gudgdu)(1818)(020
=m531006.281.9)9.04300(033.01003.018
验算Re0 =upud=10.02100.030.90.033102.0635
故假设正确
