SINAMICS G120 G120D变频器基本说明

  • 格式：doc
  • 大小：603.50 KB
  • 文档页数：7

SINAMICS G120D 分布式变频器
无机柜式设计分布式变频器
概述
•SINAMICS G120D –说明
•SINAMICS G120D –优点简介
•SINAMICS G120D –技术数据
•SINAMICS G120D –典型用途
SINAMICS G120D –说明
防护等级为IP65 的SINAMICS G120D 变频器是人们已熟知的SINAMICS G120 系列变频器的“分布式”型号。

它继承了前一型号的优点（如模块化和创新的安全技术(Safety Integrated)），并通过经过周密构思并具有较高防护等级的设计对该系列产品加以补充。

其额定功率最高可达7.5kW，因此，无需使用电气柜即可对几乎所有与变频器相关的应用进行设计。

通过变频器上的数字量输入和输出，可以直接连接传感器和执行器。

可在变频器中直接处理输入信号，并启动自主（独立）的本地响应；或者，可通过PROFIBUS/PROFINET 将输入信号传输到一个中央控制系统，并在这里根据整个工厂或系统的情况对信号进行处理。

To the top of the page
SINAMICS G120D –优点简介
•具有很多创新功能
具有用于安全相关机器与系统的Safety Integrated 功能，能够向输入电源进行再生反馈以节约电能，所有额定功率的变频器均采用相同的钻孔模板
•组态和调试更加快速
针对电源、通讯和传感器系统采用标准连接器，因此优化了调试和维护时间；可使用微型存储卡选件来存储参数
•高效一致的解决方案
通过全集成自动化(TIA)，取得从SINAMICS 直至自动化级别的一
SINAMICS G120 内置式变频器
适用于较小及中等输出范围的模块化单驱动器
概述
•SINAMICS G120 –说明
•SINAMICS G120 –优点简介
•SINAMICS G120 –技术数据
•SINAMICS G120 –典型用途
SINAMICS G120 –说明
SINAMICS G120 是一种包含各种功能单元的模块化变频器系统。

基本上包括：
•控制单元(CU)
•电源模块(PM)
•具有很多创新功能
具有用于安全相关机器与系统的Safety Integrated 功能，能够向输入电源进行再生反馈以节约电能，采用新的冷却方式
•组态和调试更加快速
使用SIZER 和STARTER 工具；并使用基本操作员面板(BOP) 和微型存储卡进行数据备份
•高效一致的解决方案
通过全集成自动化(TIA)，取得从SINAMICS 直至自动化级别的一致性
To the top of the page
SINAMICS G120 –技术数据
电压和功
380 –690 V ± 10% 三相交流，0.37 - 250 kW 率范围
控制类型矢量控制，FCC（磁通电流控制），多点特性（可参数化的 V/f 特性），V/f 特性
To the top of the page。

合集下载

西门子变频器G120能耗制动简介

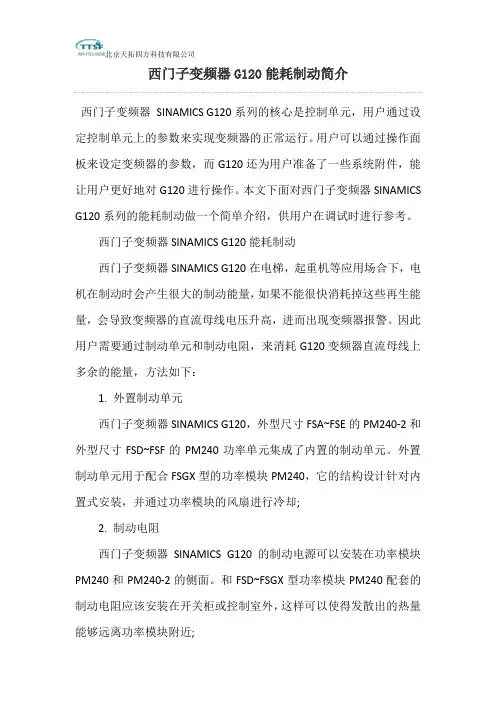

西门子变频器G120能耗制动简介

西门子变频器G120能耗制动简介西门子变频器SINAMICS G120系列的核心是控制单元，用户通过设定控制单元上的参数来实现变频器的正常运行。

用户可以通过操作面板来设定变频器的参数，而G120还为用户准备了一些系统附件，能让用户更好地对G120进行操作。

本文下面对西门子变频器SINAMICS G120系列的能耗制动做一个简单介绍，供用户在调试时进行参考。

西门子变频器SINAMICS G120能耗制动西门子变频器SINAMICS G120在电梯，起重机等应用场合下，电机在制动时会产生很大的制动能量，如果不能很快消耗掉这些再生能量，会导致变频器的直流母线电压升高，进而出现变频器报警。

因此用户需要通过制动单元和制动电阻，来消耗G120变频器直流母线上多余的能量，方法如下：1. 外置制动单元西门子变频器SINAMICS G120，外型尺寸FSA~FSE的PM240-2和外型尺寸FSD~FSF的PM240功率单元集成了内置的制动单元。

外置制动单元用于配合FSGX型的功率模块PM240，它的结构设计针对内置式安装，并通过功率模块的风扇进行冷却;2. 制动电阻西门子变频器SINAMICS G120的制动电源可以安装在功率模块PM240和PM240-2的侧面。

和FSD~FSGX型功率模块PM240配套的制动电阻应该安装在开关柜或控制室外，这样可以使得发散出的热量能够远离功率模块附近;3. 激活制动电阻西门子变频器SINAMICS G120内置制动单元需要配置参数才能激活制动电阻，而外置制动单元不需要通过参数来激活制动电阻，但是参数可以影响制动能力。

外置制动单元中的电子器件由直流母线供电，通过DIP开关可调节制动模块的响应阈值。

西门子变频器SINAMICS G120系列功能强大，操作简单，扩展性强，具有多种参数可供用户进行设定。

通过合理的设定相关参数，西门子变频器G120和它的负载可以在正常的工作状态下运行，用户也可以通过面板来监视它的工作过程。

西门子 G120 复合制动操作指南说明书

西门子 G120 复合制动操作指南说明书

/CN/view/zh/109482432C o p y r i g h t ãS i e m e n sA G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d 目录 1 G120复合制动的原理和工作方式 ........................................................................ 32 G120复合制动的参数设置 .. (3)3 G120复合制动设置的注意事项 (3)C o p y r i g h t ãS i e m e n sA G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d 1 G120复合制动的原理和工作方式G120的复合制动是指在V/F 控制中当直流母线电压超出阈值 r1282，变频器便会往电机电流上叠加一个直流电，该直流电使电机制动，防止直流母线电压升地过高。

复合制动实际上是直流制动功能和 OFF 1或 OFF 3后再生制动（斜坡上的有效制动）的叠加，这样便可以通过受控的电机频率、最小的能量使电机制动。

复合制动工作方式见下图：图1-1电机制动：无复合制动，有复合制动复合制动可以防止直流母线电压的升高超出安全值，变频器会根据直流母线电压的大小启用复合制动。

2复合制动的参数设置图2-1复合制动的参数复合制动的参数设置：只需设置P3856复合制动的制动电流的百分数大于0，那么复合制动功能就会激活。

当直流母线电压大于R1282的阀值时就会激活，同时R3859.0的状态位会置1。

对于设置复合制动的电流，推荐：p3856 < 100 % x(r0209 - r0331) / p0305 /2C o p y r i g h t ãS i e m e n sA G C o p y r i g h t y e a r A l l r i g h t s r e s e r v e d 注意：复合制动会在电机内产生电流波动，制动电流设置得越大，引起的波动也就越大，特别是在同时激活 Vdc 最大值控制时。

G120调试步骤

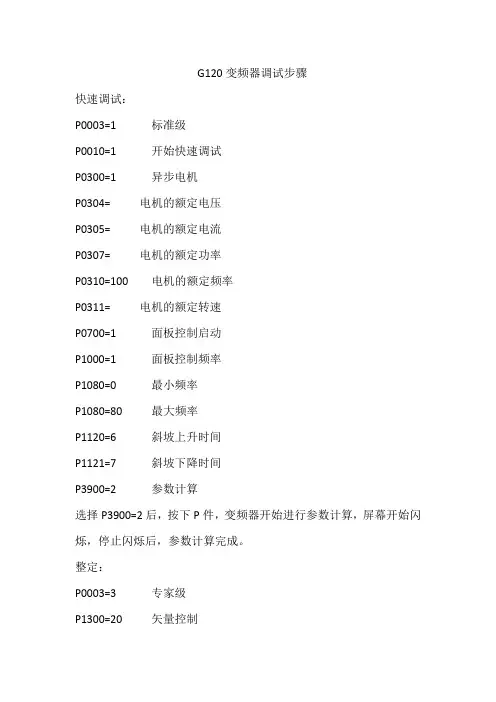

G120调试步骤

G120变频器调试步骤
快速调试：
P0003=1 标准级
P0010=1 开始快速调试
P0300=1 异步电机
P0304= 电机的额定电压
P0305= 电机的额定电流
P0307= 电机的额定功率
P0310=100 电机的额定频率
P0311= 电机的额定转速
P0700=1 面板控制启动
P1000=1 面板控制频率
P1080=0 最小频率
P1080=80 最大频率
P1120=6 斜坡上升时间
P1121=7 斜坡下降时间
P3900=2 参数计算
选择P3900=2后，按下P件，变频器开始进行参数计算，屏幕开始闪烁，停止闪烁后，参数计算完成。

整定：
P0003=3 专家级
P1300=20 矢量控制
P1960=1 使控制器动态优化
当P1960设置为1后，变频器会出现A0542报警，这时按下屏幕上的启动键，变频器启动，电机开始旋转，电机自动停止后，动态优化完成，报警消除。

完成后改以下参数。

P0700=6 PROFIBUS总线控制启动
P0731= 风机运行
P0918= 通讯地址
P0922=20 电流显示
P1000=6 PROFIBUS总线控制频率
P2040=0 报文停止时间
完成后，变频器从新上电，设定完成。

g120手册

g120手册

CU240SCU240S DPCU240S DP-F操作手册（简明版）• 04.2010控制单元 CU240S2操作手册（简明版）3控制单元 CU240S操作手册（简明版）安装调试（软件）操作维修与维护故障处理/常见问题SINAMICS G120控制单元 CU240S 操作手册（简明版）说明该简明操作手册包含了变频器调试和操作需要的重要信息。

该简明操作手册可以作为一般应用的快速调试的指导。

如果需要更多的信息，可以参阅完全版的《操作手册》和《参数表》，这些手册目前可提供中文、英文和德文等不同的版本。

12345控制单元 CU240S操作手册（简明版）4安全指导为了保证您的人身安全，同时也防止对设备造成损坏，请您务必察看本手册所包含的提示。

本手册中涉及人身安全的提示都用安全警示符号做了着重标注，仅与设备安全相关的提示没有加特殊的警示标志。

所有的提示按照危险的程度划分了以下的等级。

注意不带警示标志的“注意” 表示如果没有足够的注意，可能会导致设备的损坏。

说明表示如果相关信息不被关注，可能会导致意想不到的结果和情况的发生。

当多于一种危险存在的时候，将采用其中较高级别的警示标志。

带有人身伤害的警示标志的提示，可能同时包含对设备造成损坏的提示。

认证合格的人员设备/系统的安装和使用须参照本手册。

设备/系统的调试和操作须由认证合格的人员完成。

在安全提示的约束下，本手册所指的“认证合格的人员”定义为经过安全培训并测试合格，得以授权对设备、系统和电路进行调试、接线和标示的人员。

应用声明提请以下注意商标所有带有 ® 的名称都为西门子集团公司已经注册的商标。

本手册中其他的商标如果被第三方出于自己的目的进行使用，将可能造成对西门子的侵权。

不承担的义务我们已经审核了本手册的内容，以保证描述与硬件及软件的一致性。

由于变更是在所难免的，我们不能保证完全一致。

但是，本手册所包含的信息将被定期的更新和更正，并包含在后续的版本中。
