2017年钢质防火门技术参数 防火门产品说明书 钢 质 防 火 门

2017.01.01 A版

江西省南昌洪都消防设备有限公司编制

目 录

一、 产品概述： 1）、使用领域 2）、命名、代号及标记 3）、技术参数 4）、标准配置 二、 门的结构及制作工艺 1）、产品结构 2）、工艺流程 三、产品质量 1）、外观要求 2）、尺寸要求 3）、功能要求 四、标志、包装、运输及贮存要求 1）、标志 2）、包装、运输和贮存 五、产品安装及调试 1）、作业条件 2）、安装工艺 3）、运行调试 4）、安装过程保护 六、 产品维护、保养 一、产品概述： 1）、使用领域：

防火门是建筑物防火分隔的措施之一，通常用在疏散通道或设备间、电井、管井等有防火要求的位置，要求能隔热、隔烟、防火。防火门对防止烟、火的扩散和蔓延、减少损失起着重要作用

防火门是用难燃材料（木材或钢材）制作门框、门扇骨架和门扇面板，门扇内填充对人体无毒无害的防火隔热材料，并配以防火五金配件所组成的具有一定耐火性能的门。根据消防规范防火门均为向逃生方向单向开启，通道位置防火门不能设门槛，具有自动关闭功能。双扇门应按顺序自动关闭。

钢质防火门可做静电喷涂、油漆、热转印等表面处理，选择不同颜色式样。根据用户要求可开设玻璃孔，并加装防火玻璃。

2）、命名、代号及标记

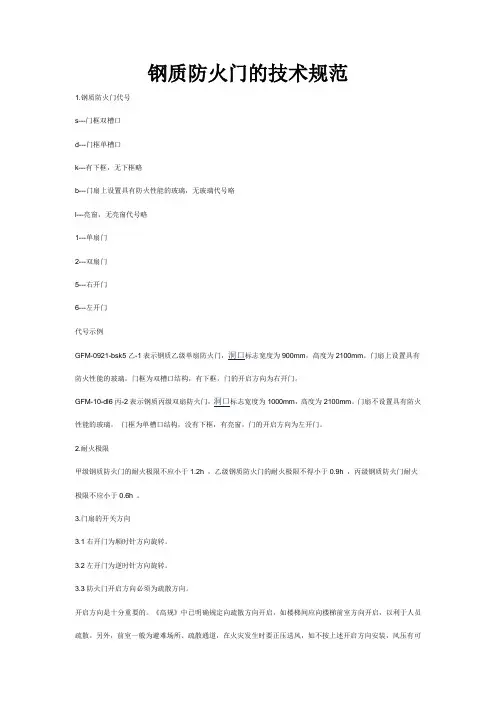

钢质防火门代号：GFM

（标记图） 1――单扇防火门代号 2――双扇防火门代号。 注：多扇防火门（含有两个以上门扇的防火门），代号为门扇数量用数字表示。

b――门扇上带防火玻璃的防火门，无玻璃时代号略。 l――带亮窗防火门，无亮窗时代号略。 s――门框双槽口。 d――门框单槽口。 k――有下框的防火门，无下框时代号略。 5――右开门，单开门门扇顺时针方向关闭。 6――左开门，单开门门扇逆时针方向关闭。

代号示例: GFM-0921-bsk5 乙-1 表示钢质乙级单扇门防火门，洞口标志宽度为 900mm,高度为 2100mm。门扇上设具有防火性能的玻璃，门框为双槽口结构，有下框，门的开启方向为右开门。 GFM-1021-dl6 丙-2 表示钢质丙级双扇防火门，洞口标志宽度为 1000mm,高度为 2100mm。门扇不设具有防火性能的玻璃，门框为单槽口结构，没有下框，有亮窗，门的开启方向为左开门。 门扇的开、关方向 右开门为顺时针方向旋转，见图 1。

图 1 右开门顺时针方向关闭 左开门为逆时针方向旋转，见图 2。 图 2 左开门逆时针方向关闭 防火门开启方向必须为疏散方向 3）、技术参数 名称 耐火性能 代号 门扇厚度 材质

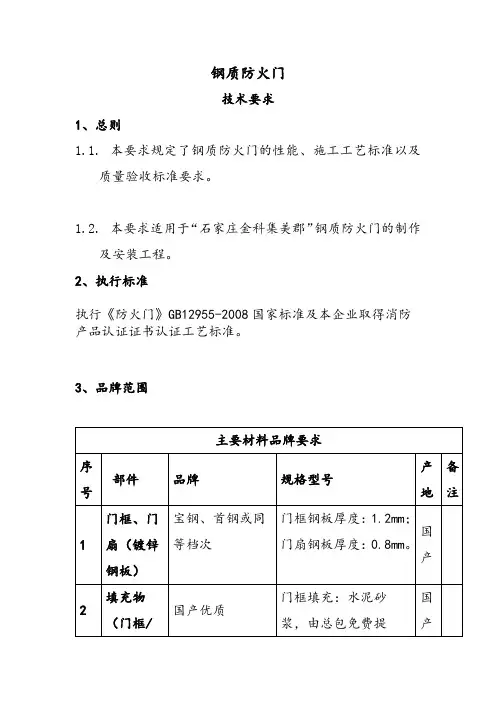

隔热防火门（A类） 耐火隔热性≧1.50h 耐火完整性≧1.50h A1.50（甲级） 55mm 门框材质：1.2mm厚冷轧镀锌钢板 门扇材质：0.8mm厚冷轧镀锌钢板 耐火隔热性≧1.00h 耐火完整性≧1.00h A1.00（乙级） 50mm

耐火隔热性≧0.50h 耐火完整性≧0.50h A0.50（丙级） 50mm

开启力 ≦80N 开启角度 ≦90° 注：隔热防火门（A 类）---在规定时间内，能同时满足耐火完整性和隔热性要求的防火门。

部分隔热防火门（B 类）---在规定大于等于0.50 h 内，满足耐火完整性和隔热性要求，在大于0.50 h 后所规定的时间内，能满足耐火完整性要求的防火门。 非隔热防火门（C 类）---在规定时间内，能满足耐火完整性要求的防火门。

4）、标准配置

图片 名称 双开门 单开门 备注 防火（过道）锁具 1 1

注：具体品种、结构、数量以实物和装箱单为准。

防火闭门器 2 1 防火顺位器 1 0 防火插销 2 0 防火铰链 6 3 二、产品制造 1）、产品结构

门扇面板为0.8mm冷轧镀锌钢板，前、后面板搭接成封闭形，焊点均匀、牢固，并打磨光滑，以保证其抗变形能力及强度。其中甲级门扇厚度为55毫米，从背火面向受火面结构依次为0.8冷轧镀锌钢板、48毫米厚防火门芯板、5毫米厚防火板、0.8毫米冷轧镀锌钢板，门扇内靠锁侧边焊一根3毫米厚角铁，保证门的整体强度。乙、丙级门扇 厚度为50毫米，从背火面向受火面结构依次为0.8冷轧镀锌钢板、48毫米厚防火门芯板、0.8毫米冷轧镀锌钢板，门扇内靠锁侧边焊一根3毫米厚角铁（丙级门无此结构），保证门的整体强度。门芯板与钢板（防火板）之间采用防火胶经过加压形成整体，周边采用焊点加固，确保整体牢固度。静电喷涂粉末为具有优良耐候性的热固性纯聚酯粉末，涂层的耐候性达到GB/T1766-1995的优良等级；涂层不会由于砂浆的影响或去掉砂浆而发生涂层脱离和涂层变化的现象；涂层外观平整、光洁，颜色鲜艳，具很强的表面附着力。 采用的五金件及内填充材料均通过了国家耐火构件检测中心检测合格的产品，相应五金安装位置内部均焊接加强钢板。

2）、工艺流程 三、产品质量 1）、外观要求 焊接要求：焊接应该牢固、焊点分布均匀。不得出现假焊和烧穿现象外表面塞焊部位应打磨平整。门框、门扇表面无明显凹凸、擦痕等缺陷。 喷涂要求：防火门表面应喷涂防锈底漆，漆层应均匀、平整、 光 滑、不得有堆漆、麻点、气泡、漏涂以及流淌等现象。具有一定的表面硬度、附着力及耐腐蚀性。

2）、尺寸要求 尺寸公差表

部位名称 极限偏差（mm） 部位名称 极限偏差（mm） 门扇高度 ＋2；-1 门框槽口高度 ±3 门扇宽度 ＋1；－3 门框侧壁高度 ±2 门扇厚度 ＋2 ；－1 门框槽口高度 ±1 形位公差表 名称 测量项目 公差（mm） 门框 槽口两对角线长度差 3

门扇 两对角线长度差 3 扭曲度 5 高度方向弯曲度 2 门框、门扇 门框与门扇（前表面）高低差 3 3）、功能要求 1、启闭灵活性：钢质防火门除了满足耐火、隔热性能外，门扇开启的力度要小于80N（特殊要求除外），要到开启自如，顺序有秩，关闭严密，轻柔到位，不反弹。五金配件灵活牢固，防火玻璃光线通透。 2、安全可靠性：通过500次启闭试验后，防火门无松动、脱落变形和启闭卡阻现象。 3、门框与门扇的配合公差，要在允许的范围内。

四、标志、包装、运输及贮存要求

1）、标志 每樘防火门都应在明显位置固有永久性标牌，标牌应包括以下内容： （1）、产品名称、型号规格及商标（若有）； （2）、制造厂名称或制造厂标记和厂址； （3）、出厂日期及产品生产批号；

2）、包装、运输和贮存 包装：防火门必须在显著位置设置永久性标志铭牌。注明生产厂家、产品名称、耐火等级、产品代号及出厂日期。 随产品应提供如下文字资料： （1）、产品合格证、证明书编号、产品安装图、装箱单； （2）、生产厂名称、厂址； （3）、产品说明书、产品名称、级别、规格、数量及生产日期； （4）、产品性能检验结果； （5）、防火五金配件及附件清单。

（6）、生产厂检验部门及检验人员签名盖章。 运输：产品在运输过程中应避免因行车时碰撞损坏包装，装卸时轻抬轻放，严格避免磕、摔 、撬等行为，防止机械变形损坏产品，影响安装使用。

贮存：钢质防火门产品应贮存于通风、干燥处，要避免接触有腐蚀性的物质和气体，并要做到防潮、防雨、防晒、防碰撞变形。门框要平放，下面垫平、垫高，码放高度不超过1.5m，门扇同样码放，高度不超过1.2m。产品临时竖放时，其倾斜角度不得大于20°以保安全。

五、产品安装及调试 1）、作业条件：主体结构经有关质量部门验收合格。工

种之间已办好交接手续。 检查洞口尺寸及标高、开启方向是否符合设计要求。有预埋件的洞口还应检查预埋件的数量、位置及埋设方法是否符合设计要求。 2）、安装工艺： （1）、用水平仪和线锥对门框进行校正，确保门框槽口尺寸上下相同，高低一致。 （2）、门扇挂上后，检查开闭是否灵活，缝隙是否均匀，调整铰链，使门扇与门框缝隙均匀，如达不到要求，可通过增加或减少铰链垫片的数量和调整门框来改变， 直到满足要求。 （3）、门下地面要求平整，不妨碍门的开关，有的门需要安装门扇定位钩，需作好插孔预埋。 3）、运行调试：门扇关闭后，门缝应均匀平整，开启自由

轻便，不得有过紧、过松和反弹现象。

4）、安装过程保护： （1）、在产品搬运过程中应避免与墙壁等硬物碰撞，以免造

成产品损坏。搬运过程中注意门框不要产生变形

（ 2）、防火门装入洞口临时固定后，应检查四周边框和中间

框架是否用规定的保护胶纸和塑料薄膜封贴包扎好，再进行门框与墙体之间缝隙的填嵌和洞口墙体表面装饰施工，以防止水泥沙浆、灰水、喷涂材料等污染和损坏门体表面。在室内外湿作业未完成前，不能破坏门表面的保护材料。并对通道处的门框1-2米处进行保护，防止进出撞坏。带下坎的门要对下坎进行保护，垫木或其它方式。在工程总体完成后再进行挂门扇等工作。其它五金为了防止丢失应在消防验收前安装。

六、产品维护、保养 保持室内空气流通，避免过于潮湿或浸水。 门扇防火玻璃严禁雨淋浸水。 防火锁把手定期加固紧固螺丝，以免松动脱落。 保持门扇常闭，延长闭门器使用寿命；闭门器如有速度过快或过慢现象应及时调整调节螺丝。 合页定期上油润滑，保持开关灵活。 注意事项：门把手和闭门器为易损部件，应正确使用，定期检修以延长其寿命。
