2017—2018学年度第一学期期末质量检测九年级物理注意事项：1. 请在答题卡上作答，在试卷上作答无效。

2. 本试卷共五答题，35小题，满分100分。

考试时间90分钟。

一、选择题1. 下列用电器中，利用电流热效应工作的是A. 手提电脑B. 电烙铁C. 无线路由器D. 楼道感应灯【答案】B【解析】电流的热效应即电流通过导体时会发热，电能转化为内能。

A. 手提电脑，利用电流处理信息，电能部分转化为内能，不是利用热效应工作的，A不符合题意；B. 电烙铁，利用电流产生热量，利用电流的热效应工作，B符合题意；C. 无线路由器利用电流处理信息，不是利用热效应工作的，C不符合题意；D. 楼道感应灯，利用光敏和声敏电阻工作，D不符合题意。

故选B。

2. 如图是四冲程汽油机做功冲程的示意图，汽油燃烧产生的高温高压燃气推动活塞向下运动，这个冲程的能量转化方式是A. 机械能转化为机械能B. 机械能转化为内能C. 内能转化为机械能D. 内能转化为内能【答案】C【解析】四冲程汽油机做功冲程，燃烧燃烧释放大量的内能，高温高压的燃气推动活塞向下运动，内能转化为机械能，故C符合题意。

选C。

3. 下列关于导体、半导体的说法中正确的是A. 我们日常生活中使用的二极管是由导体制成的B. 超导材料电阻为零，所以不适合做输电线C. 家庭电路的保险丝可以用半导体材料来制造D. 太阳能电池板是利用半导体材料制作的【答案】D【解析】A. 我们日常生活中使用的二极管是由半导体材料制成的，故A错误；B. 超导材料电阻为零，做输电线时，可以减小导线由于电流的热效应而产生的损耗，故适合做导线，故B 错误；C. 家庭电路的保险丝用电阻较大，熔点较低的材料制成，但不适合用半导体材料制作，故C错误；D. 太阳能电池板将光能直接转化为电能，是利用半导体材料制作的，故D正确。

选D。

4. 下列现象中，通过热传递改变物体内能的是A. 两手相互摩擦，手发热B. 用锯锯木头，锯条发热C. 炒菜时，用锅铲不停翻炒蔬菜D. 气体膨胀，气体温度降低【答案】C【解析】改变物体内能有两种方式，即做功和热传递。

A. 两手相互摩擦，手发热，是做功的方式增加手的内能，故A不符合题意；B. 用锯锯木头，锯条发热，是做功的方式增加锯条的内能，故B不符合题意；C. 炒菜时，用锅铲不停翻炒蔬菜，火焰的内能传递给菜，是热传递的方式增加内能，故C符合题意；D. 气体膨胀，气体温度降低，是气体对外做功，自身内能减小，故D不符合题意。

选C。

点睛：牢记改变物体内能的两种方式是解题的关键，即热传递和做功，两种方式对于内能的改变是等效的，两种方式很容易区分，做题不难。

5. 智能手机在现代生活中的作用越来越重要，频繁的使用会导致它的电能消耗很快，当手机的“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的A. 减小总功率B. 增加总功率C. 增大电池电压D. 降低散热能力【答案】A【解析】根据题意，“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，是在电压基本不变的情况下，减小电流，从而延长使用时间。

根据，减小电流可以减小电功率，故A符合题意。

选A。

6. 电动自行车两刹车手柄中各有一只开关S1和S2。

在行驶中用任一只手柄刹车时，该手柄上的开关打开，电动机停止工作。

以下电路符合要求的是A. B. C. D.【答案】C【解析】根据题意，任一开关断开，电动机停止工作，所以两开关串联后再与电机串联，控制电机的通断。

A图，S1和S2两开关并联，不符合题意；B图，S2闭合电机工作，S1闭合时会将电源短路，不符合题意；C图，两开关串联，任一开关断开，电动机停止工作，符合题意；D图，S1闭合电机工作，S2闭合时会将电源短路，不符合题意；故选C。

7. 关于一段裸导线，下列说法正确的是A. 把导线对折，电阻变大B. 把导线拉长，电阻变小C. 把导线均匀拉长到原来的1.5倍再对折，电阻变大D. 把导线均匀拉长到原来的2倍再对折，电阻不变【答案】D【解析】电阻是导体本身的属性，由导体的材料、粗细、长度决定，当材料相同时，导体越长，横截面积越小，电阻越大，反之电阻越小。

A. 把导线对折，长度变小，横截面积增大，电阻变小，故A错误；B. 把导线拉长，长度变长，横截面积增小，电阻变大，故B错误；C. 把导线均匀拉长到原来的1.5倍再对折，对折后长度变成原来的0.75倍，比原来短，所以比原来粗，电阻变小，故C错误；D. 把导线均匀拉长到原来的2倍再对折，长度和粗细不原来一样，电阻不变，故D正确。

选D。

8. 如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是A. 电压表V1的示数增大B. 电压表V2的示数减小C. 电压表V1减小的示数等于V2增大的示数D. 电压表V1减小的示数小于V2增大的示数【答案】D【解析】如图三个电阻串联，电压表V1测R1两端的电压，电压表V2测滑动变阻器两端的电压，电流表测电路中的电流．滑片P向右移动的过程中，接入电路中的电阻变大，电路中的总电阻变大，电路中电流减小，R1、R2的电阻不变，根据，R1、R2两端的电压减小，则电压表V1的示数减小，因串联电路中总电压等于各分电压之和，所以，R两端的电压增大，即电压表V2的示数增大。

故AB错误。

由于电源电压不变，所以R1、R2两端减小的电压之和，等于R两端增大的电压，即电压表V1减小的示数小于V2增大的示数，故C错误，D正确。

故选D。

点睛：考查了欧姆定律的应用，关键是串联电路的动态分析及电压分配特征，当滑动变阻器电阻变大时，根据串联电路的分压原理，电阻越大，分得电压越多，滑动变阻器升高的电压等于R1、R2两端减小的电压之和。

9. 如图所示，L1、L2两个白炽灯泡的额定电压相同。

做实验时，闭合开关，有时会出现灯L1发光，灯L2不发光的现象。

则下列说法正确的是A. 通过灯L1的电流比灯L2的电流大B. 灯L1的实际功率小于灯L2的实际功率C. 灯L1的阻值比灯L2的阻值大D. 灯L1的额定功率比灯L2的额定功率大【答案】C【解析】试题分析：两灯泡串联，电流处处相等，灯泡的亮度由其实际功率决定。

会出现灯L1发光，灯L2不发光的现象，说明L1灯的实际功率大于L2灯的实际功率，电流相等时，由可知，灯L1的阻值比灯L2的阻值大；再根据，额定电压相等时，电阻大小功率小，所以灯L1的额定功率比灯L2的额定功率小。

A. 通过灯L1的电流与灯L2的电流相等，故A错误；B. 灯L1的实际功率大于灯L2的实际功率，故B错误；C. 灯L1的阻值比灯L2的阻值大，故C正确；D. 灯L1的额定功率比灯L2的额定功率小，故D错误；选C。

点睛：重点是欧姆定律的应用和电功率大小的判断，关键是用好串联电路电流相等和串联电路分压的特点，另外牢记和，在纯电阻电路中两公式可以直接使用，判断问题稍显简单。

10. 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。

为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。

故障原因可能是A. 进户线火线上的熔丝烧断B. 进户线零线断了C. 书桌边的插座与零线断开D. 书桌边的插座与火线断开【答案】C【解析】试题分析：小明把台灯插头插入其他插座，发现台灯能正常发光，说明家庭电路其它部分正常，问题就了在书桌边的插座附近。

A、如果进户线火线上的熔丝烧断，测电笔的氖管不会发光，故A错误；B、进户线零线断，台灯在其它插座也不会发光，故B错误；C、书桌边的插座与零线断开时，虽然火线仍然相通，但电流不能形成通路，使得灯不能发光，故C正确；D、书桌边的插座与火线断开，不会使测电笔的氖管发光，故D错误．选C。

11. 如图4所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器的规格为“20Ω1A”，小灯泡L上标有“3V 1.5W”（灯丝电阻不变）。

闭合开关，在保证两表示数均不超过量程，小灯泡两端电压不超过额定电压的情况下，移动滑动变阻器的滑片，下列说法正确的是A. 小灯泡的电流不能达到0.5AB. 滑动变阻器连入电路的阻值变化范围是3Ω～12ΩC. 电压表示数变化范围是0.9V～3VD. 电路中总功率的变化范围是1.125W～2.7W【答案】B【解析】如图，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。

A. 小灯泡的额定电流为：，且电流表量程为“0～0.6A”，所以电路电流可以达到0.5A，故A错误；B. 小灯泡的电阻为：，由A知，电流最大电流为0.5A，此时滑动变阻器两端的电压为：，滑动变阻器接入电路的最小阻值为：；当滑动变阻器两端电压为3V时，滑动变阻器接入电路的电阻最大，此时小灯泡两端的电压为：，此时电路中的电流为：滑动变阻器接入电路的电阻最大为：故滑动变阻器连入电路的阻值变化范围是3Ω～12Ω，B正确；C. 小灯泡两端为额定电压3V时，滑动变阻器两端电压为1.5V，滑动变阻器两端最大电压为3V，所以电压表示数变化范围是1.5V～3V，故C错误；D. 电路最小功率为：，电路最大功率为：所以电路中总功率的变化范围是1.125W～2.25W，故D错误。

选B。

点睛：重点是欧姆定律的应用和电功率的计算，关键是理解保证各元件安全的要求，结合实际问题，本题中，电灯泡的额定电流为0.5A，电流表最大为0.6A，所以电路中最大电流只能为0.5A，据此求出滑动变阻器的最小阻值，再根据电压表示数不能超过3V，计算滑动变阻器的最大电阻。

注意：第12～14题中，每小题至少有两个选项正确。

12. 关于家庭电路及安全用电，下列说法不正确的是A. 不是所有的家用电器的外壳都需要接地B. 测电笔是用来测试物体是带正电还是带负电的C. 只有人体接触带电体时才会发生触电事故D. 低于220V的电压对人体都是安全的【答案】BCD【解析】A. 不是所有的家用电器的外壳都需要接地，如塑料外壳的用电器，不需要接地，故A正确；B. 测电笔是用来辨别家庭电路中的火线和零线，故B错误；C. 高压电弧触电中，人不接触带电体，但也会触电，故C错误；D. 通常情况下不高于36V的电压对人体才是安全的，而220V以下范围太大了，如200V，电压仍然很高，人很容易触电的，不安全，故D错误；选BCD。

13. 关于物体的内能，下列说法正确的是A. 温度高的物体，内能不一定大B. 物体内能增加，一定是通过外界对物体做功C. 正在沸腾的水吸收热量，温度不变，内能不变D. 在相同物态下，同一物体温度降低，它的内能会减少【答案】AD【解析】A. 内能与物质的种类、物质的量、温度、体积等因素有关，所以温度高的物体，内能不一定大，故A正确；B. 物体内能增加，可能是通过外界对物体做功，也可能从外界吸收了热量，故B错误；C. 正在沸腾的水，温度虽然不变，但吸收热量，内能增加，故C错误；D. 在相同物态下，同一物体温度降低，则放出了热量，或对外做功，所以它的内能会减少，故D正确。

合集下载

2017-2018年辽宁省锦州市九年级(上)期中物理试卷和答案

2017-2018年辽宁省锦州市九年级(上)期中物理试卷和答案

2017-2018学年辽宁省锦州市九年级（上）期中物理试卷一、填空题（本题共7小题，每空1分，共17分）1．（2分）向图中两杯同时滴入同样多的红墨水，根据现象比较它们的内能大小（选填“甲大”、“乙大”或“一样大”），判断的依据是：。

2．（2分）图甲告诉我们发光二极管具有性；请你给教材上的图乙配上一句警示语。

3．（2分）如图甲所示，验电器A带负电，B不带电。

用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），A、B金属箔张角的变化情况；金属棒中的电流方向。

4．（2分）在如图所示的电路中，电源电压保持不变。

闭合电键S，电路正常工作。

一段时间后，电压表的示数突然变大。

若电路中只有一处故障，且只发生在电阻R1或R2处。

①电路中的故障可能是：。

②在原故障电路中，仅将电阻R1和R2互换位置，请判断能否进一步确定故障所在，并说明理由。

5．（3分）如图甲所示是一台单缸四冲程汽油机工作状态示意图，由图甲可以看出，此时它正处在冲程，其能量转化情况与（选填“乙”或“丙”）图相同。

如果此汽油机每秒内对外做功20次，则飞轮的转速为r/min。

6．（3分）“溜溜球”是学生喜爱的一种玩具。

图是其结构示意图，使用时将线绕好，然后手持绳的上端自由释放。

假如手不提拉，由于空气阻力，“溜溜球”上升的高度将越来越小，这一过程中能转化为能；为使“溜溜球”上升的高度不变，在其上升的过程中，人必须提拉绳子，提拉的过程实质上是人通过绳对“溜溜球”的过程，从而使它的机械能得到不断的补充。

7．（3分）如图为定时爆炸装置示意图，虚线框内是其内部电路，a、b为暴露在外的两导线，图中灯泡两端电压（大于/等于/小于）电源电压。

拆弹专家要在a、b两根导线中做出正确选择，将其剪断即可使起爆器失效，为防止起爆器引爆，应剪断（填“a”或“b”）定时装置（图中未画出）相当于一开关，正常处于闭合状态，当到达设定时间时，开关打开，起爆器引爆，则定时装置应接在（CD/EF）之间。

辽宁省鞍山市2017-2018学年第一学期期末质量检测九年级物理试卷及答案

辽宁省鞍山市2017-2018学年第一学期期末质量检测九年级物理试卷及答案

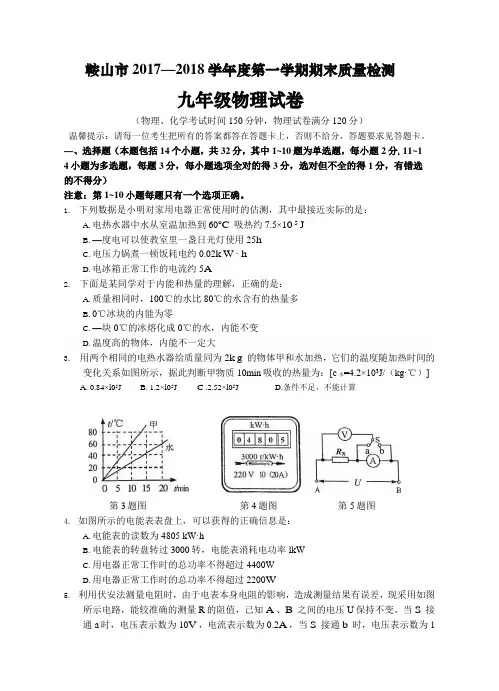

鞍山市2017—2018学年度第一学期期末质量检测九年级物理试卷（物理、化学考试时间150分钟，物理试卷满分120分）温馨提示：请每一位考生把所有的答案都答在答题卡上，否则不给分，答题要求见答题卡。
