第1章作业
1、将下列二进制数转换成十进制数和十六进制数
① 11010111 ② 10101001
参考答案：①215D，D7H ②169D， A9H
2.设计算机字长为8位，求机器数E3H分别为有符号、无符号数时对应的值。
参考答案：若E3为有符号数，为-29D；若E3为无符号数，为227D。
3.写出下列字符所对应的ASCII 码
a. $ b.5 c.F d. t
参考答案：a. 24H b. 35H c. 46H d. 74H

第2章作业

2.1 ALU是什么部件？它能完成什么运算功能？试画出其符号。
参考答案：ALU是算术逻辑部件，它能完成二进制的加减乘除四则运算，也能进行布尔代数
的逻辑运算。

2.2 累加器有何用处？画出其符号。
参考答案：累加器作为ALU每次运行结果的暂时存储器，在CPU中起着存放中间结果的作用。
除了能装入及输出数据外，还能使存储其中的数据左移或右移。

2.5 三态输出电路有何意义？其符号如何画？
参考答案：三态输出电路能使输出电路与总线脱离，使总线结构具有公共通路的作用。

A B
S
Control

LOAD
SHL
A SHR
CLK
CLR

X

Y
2 / 3

2.6 何谓L门及E门？它们在总结结构中有何用处？
参考答案：L门即LOAD控制端，是用以使寄存器接受数据输入的控制门，又称装入门。E
门即ENABLE控制端，是三态输出门，用以使寄存器中的数据输出至总线，又称三态输出门。
L门和E门的运用可以保证数据在共用总线中有序传输互不干扰。

2.8 ROM和RAM各有何特点和用处？
参考答案：ROM为只能读出的存储器，可用以存放固定的程序和数据。由于半导体存储器
技术的发展，目前出现了诸如Flash ROM的存储器，它可读可写，并且掉电后写入的信息不
丢失。ROM通常用于固化生产厂家或开发者的程序或数据，用于启动计算机或控制计算机
的工作。RAM为可写入又可读出的存储器，可用以随时写入、改写或读出数据，也可用以
写入随时有可能改变的用户程序。RAM通常用于存储各种动态的输入输出数据、中间结果
以及与外部存储器交换的数据或程序。

2.10 除地线公用处，5根地址线和11根地址线各可选多少个地址？
参考答案：5根地址线可选25=32个地址；11根地址线可选211=2048个地址；

2.11 译码器有何作用？
参考答案：通常有地址译码器和指令译码器两种说法，功能基本类似。地址译码器将地址线
翻译成存储单元的地址；指令译码器将指令代码翻译成控制信号。

第3章作业

3.2程序计数器PC的内容是什么意义？
参考答案：程序计数器PC的内容是下一条指令所在的存储单元的地址。

3.5环形计数器有何用处？什么叫环形字？
参考答案：环形计数器能产生计算机运行的机器节拍，用于控制多条电路，使它们依次轮流
为高电位，作为顺序控制信号，即产生按时钟周期来安排每条指令的取指及执行的顺序，从
而形成例行程序。如将环形计数器的输出看作是一个字T，则T=T5T4T3T2T1T0就是一个6位
的环形字。

3.6什么叫例行程序？什么叫机器周期、取指周期和执行周期？本章简化式计算机的机器周期
包括几个时钟周期（机器节拍）？机器周期是否一定是固定不变的？
参考答案：例行程序是由控制部件内部的结构确定了的各条指令的执行步骤。机器周期是一
条指令从取指到执行完了所需的时钟周期数。取指周期为从PC开始，PROM中的指令进入
IR到PC+1为止的时钟周期数。执行周期为从指令进入控制器执行起至执行完毕的时钟周期
数。本章模型机的机器周期包括6个时钟周期。机器周期在本章举例中是固定，但对不同的
计算机而言，那就不一定是固定的了。

3.7控制部件包括哪些主要环节？各有何用处？

A B
E
3 / 3

参考答案：包括下列环节：
（1） 指令译码器：将来自PROM的二进制指令的最高四位译成控制动作信号送入控制矩
阵。
（2） 环形计数器：产生环形字以指挥例行程序的运行顺序。
（3） 控制矩阵：将来自环形计数器的时钟节拍及指令译码器的控制动作信号进行分析而产
生控制字，使整个计算机协调一致地动作。
（4） 其它控制电路：包括时钟脉冲发生器、运行/停车触发器、启动/清除按钮等。

合集下载

微型计算机原理及应用第四版课后答案

微型计算机原理及应用第四版课后答案

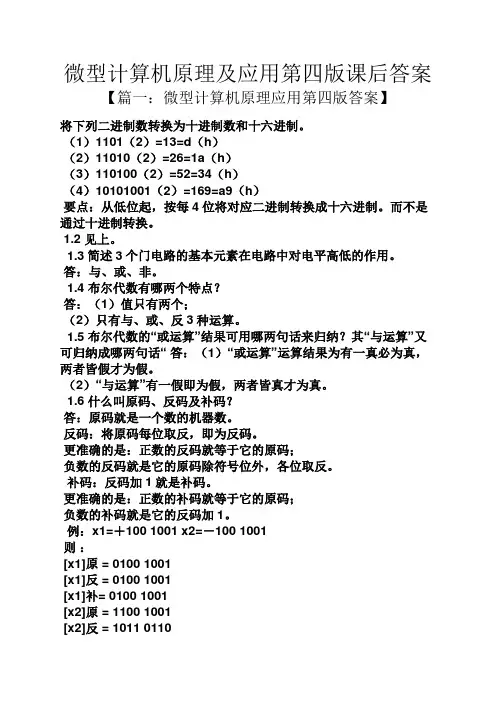

微型计算机原理及应用第四版课后答案【篇一：微型计算机原理应用第四版答案】将下列二进制数转换为十进制数和十六进制。

（1）1101（2）=13=d（h）（2）11010（2）=26=1a（h）（3）110100（2）=52=34（h）（4）10101001（2）=169=a9（h）要点：从低位起，按每4位将对应二进制转换成十六进制。

而不是通过十进制转换。

1.2 见上。

1.3简述3个门电路的基本元素在电路中对电平高低的作用。

答：与、或、非。

1.4 布尔代数有哪两个特点？答：（1）值只有两个；（2）只有与、或、反3种运算。

1.5 布尔代数的“或运算”结果可用哪两句话来归纳？其“与运算”又可归纳成哪两句话“ 答：（1）“或运算”运算结果为有一真必为真，两者皆假才为假。

（2）“与运算”有一假即为假，两者皆真才为真。

1.6 什么叫原码、反码及补码？答：原码就是一个数的机器数。

反码：将原码每位取反，即为反码。

更准确的是：正数的反码就等于它的原码；负数的反码就是它的原码除符号位外，各位取反。

补码：反码加1就是补码。

更准确的是：正数的补码就等于它的原码；负数的补码就是它的反码加1。

例：x1=＋100 1001 x2=－100 1001则：[x1]原 = 0100 1001[x1]反 = 0100 1001[x1]补= 0100 1001[x2]原 = 1100 1001[x2]反 = 1011 0110[x2]补 = [x2]反+1= 1011 01111.7 为什么需要半加器和全加器，它们之间的主要区别是什么？答：（1）因为加法的第一位没有进位，所以用半加器即可；而第二位起可能有进位，故需要考虑全加器；（2）两者的区别是半加器为双入双出，全加器为三入双出。

1.8 用补码法写出下列减法的步骤：（1）1111（2）-1010（2）=？（2）=？（10）答：（2）1100（2）-0011（2）=？（2）=？（2）答：按上述所讲的正规方法做。

郑学坚《微型计算机原理及应用》(第4版)配套题库(A／D及D／A转换器)【圣才出品】

郑学坚《微型计算机原理及应用》(第4版)配套题库(A／D及D／A转换器)【圣才出品】

第12章　A/D及D/A转换器一、选择题1．某一测控系统要求计算机输出的模拟信号分辨率为1%，应选用的D/A转换器的位数至少是（ ）。

A．4位B．8位C．10位D．12位【答案】B【解析】分辨率为1/(2N-1)，1/(28-1)小于1%，所以8位的D/A转换已经能够满足要求。

2．在把模拟量转换为数字量的过程中，由于模拟量的变化而造成的误差称为（ ）。

A．孔径误差B．量化误差C．偏移误差D．非线性误差【答案】A【解析】在模/数转换过程中，模拟输入值由输出数字表示，转换器取得输入信号的时刻处在一段时间之内，但并不确定在此段时间内的某点，此段时间叫做孔径时间。

孔径误3．一个8位D/A转换器的分辨能力可以达到满量程的（ ）。

A．1/8B．1/256C．1/16D．1/32【答案】B【解析】一个8位D/A转换器的分辨能力可以达到满量程的1/256。

4．若采用8位A/D转换器转换0～5 V的电压信号，则分辨率约为（ ）。

A．51mVB．10 mVC．20 mVD．40 mV【答案】C【解析】若采用8位A/D转换器转换0～5 V的电压信号，则分辨率约为5/(256-1)≈0.02V=20 mV。

二、填空题1．某测控系统要求计算机输出的模拟控制信号的分辨率必须达到千分之1，应选用的D/A转换器的位数至少应是______位。

【解析】按照要求可设位数为x ，则有10001102x .x £Þ³因此选用的D/A 转换器的位数至少应是10位。

2．若A/D 转换器为12位，被测信号满量程电压V p =+10V ，则所能分辨的最小模拟电压应为______mV 。

【答案】10 V/（212-1）=2.44 mV【解析】N 位D/A 转换器，分辨率为1/(2N -1)，所以被测信号满量程电压V p =+10V 时，所能分辨的最小模拟电压应为10 V/（212-1）=2.44 mV 。

3．DAC 的输出电压V 0和输入数字量D 的关系可以表示为______。

微机原理及应用参考答案

微机原理及应用参考答案

名师整理优秀资源参考答案第一章计算机中的数制和码制第二章计算机概述一、填空题1.82.23. 10244. 25.5、11001.1、00100101.0101B5. 1000010B、42H、66H6. 41.625、29.AH7. 10001101B8. 11001001、110010109. -128 ~ +12710. 系统软件、应用软件11. 电子管、超大规模集成电路二、单选题1． A4． C2． C5．A 3．D 6． C三、分析简答题1. 8086 CPU 的总线根据其中信息传送的类型可分为几种？哪几种？答：8086 CPU 的总线根据其中信息传送的类型可分为三种种，分别是：数据总线、地址总线和控制总线2. 写出-25 的原码、反码、补码，并将补码转换成十六进制数 (设机器字长为8 位)。

答：X=-25=-11001BX 原码:10011001BX 反码:11100110BX 补码:11100111B = E7H名师整理 优秀资源 3. 举例说明什么是机器数，什么是真值？答： 将符号数值化了的数称为机器数。

如： -18=-10010B(真值)；机器数为： 10010010B第三章 半导体存贮器一、填空题1. ROM 、RAM2. 6 个3. 8、4二、单选题1． A 5． C2 ． B3 ． D4 ． B6 ． C7 ． B三、分析简答题1. 在对存储器芯片进行片选时，全译码方式、部分译码方式和线选方式各有何特点？答： ①全译码方式： 存储器芯片中的每一个存储单元对应一个唯一的地址。

译码需要的器件多；②部分译码方式：存储器芯片中的一个存储单元有多个地址。

译码简单；③线选：存储器芯片中的一个存储单元有多个地址。

地址有可能不连续。

不需要译码。

四、硬件接口设计题1. 答：(1)A10～08088CPUWEA10～0#CSY4WEA10～01#CS1Y5名师整理优秀资源(2) 存储器类型为RAM 总容量为4K×8地址范围: 0# 2000H-27FFH1# 2800H-2FFFH2. 答：（9 分）(1) 存储器类型：RAM该系统的存储器容量为：6K×8位（或：6K 字节）(2) 1#芯片的地址范围：1000H ~ 17FFH2#芯片的地址范围：0800H ~ 0FFFH3#芯片的地址范围：0000H ~ 07FFH3. 1）1K×42）2K×8或2KB3）地址分配范围第一组： A19~ A10 A9 A8 A7 A6 A5 A4 A3 A2 A1 A0 最小地址最大地址第二组：0 ~0 ~0 ~0 ~111111111111111111110 00000H~1 003FFH0 00400H~1 007FFH第四章微型计算机及微处理器的结构和组成一、填空题1. BIU、EU、指令的译码和指令执行2. 4、16、16、6、20名师整理优秀资源3. 8、164.1、2二、单选题1 ． B2 ． B三、分析简答题1. 8086/8088 微处理器内部有那些寄存器，它们的主要作用是什么？答：执行部件有8个16位寄存器，AX、BX、CX、DX、SP、BP、DI、SI。

微型计算机原理及应用第三版课后答案

微型计算机原理及应用第三版课后答案

微型计算机原理及应用第三版课后答案【篇一：《微型计算机原理及应用》课后习题答案】=txt>第一章1.1 解释题(1) 微处理器【解答】由大规模集成电路芯片构成的中央处理器（cpu），叫做微处理器。

(2) 微型计算机【解答】以微处理器为基础，配以内存储器、输入输出接口电路、总线以及相应的辅助电路而构成的计算机裸机，叫做微型计算机。

(3) 微型计算机系统【解答】微型计算机系统由硬件系统和软件系统组成。

即由微型计算机、配以相应的外部设备（如打印机、显示器、键盘、磁盘机等），再配以足够的软件而构成的系统。

(4) 单板机【解答】将微处理器、ram、rom以及i/o接口电路，再配上相应的外设（如小键盘、led显示器等）和固化在rom中的监控程序等，安装在一块印刷电路板上构成的微型计算机系统称为单板机。

(5) 运算器【解答】运算器是直接完成各种算术运算、逻辑运算的部件，主要由alu（arithmetic and logic unit,算术逻辑部件）、通用寄存器、标志寄存器等组成。

(6) 地址总线【解答】地址总线是cpu对内存或外设进行寻址时，传送内存及外设端口地址的一组信号线。

地址总线的条数多少决定了cpu的寻址能力。

(7) 数据总线【解答】数据总线是cpu与内存或外设进行信息交换时，所用的一组数据信号线。

它决定了cpu一次并行传送二进制信息的位数，反映出cpu的“字长”这个重要性能指标。

(8) 控制总线【解答】控制总线是在cpu与外部部件之间传送控制信息（如读/写命令、中断请求命令等）的一组信号线。

1-2 单片机应包括哪些基本部件？其主要应用于哪些领域？【解答】一般单片机芯片中包括微处理器、ram、rom、i/o接口电路、定时器/计数器，有的还包括a/d、d/a转换器等。

其主要应用于智能化仪器仪表及工业控制领域。

1-3 按图1-11和图1-12，写出取第二条指令操作码和执行第二条指令的过程。

【解答】1) ip的值（002h）送入地址寄存器ar；2) ip的内容自动加1，变为003h；3) ar将地址码通过地址总线送到存储器的地址译码器，经译码后选中002h单元；4) 微处理器给出读命令；5) 所选中的002h单元内容04h送上数据总线db；6) 数据总线db上的数据04h送到数据寄存器dr；7) 因是取指操作，取出的是指令操作码04h，即由dr送入指令寄存器ir；8) ir中的操作码经指令译码器id译码后，通过pla发出执行该指令的有关控制命令。
