YAL:Y指事故状态 A指报警 L低位 即事故低位报警
FIQR：F指流量 I是指示 Q是累积 R是记录 即流量指示、累积、记录
FT： F指流量 T指变送器 即流量变送器
FE： F指流量 E指检测元件 即流量检测元件
PI：压力指示
LCV：液位控制阀
LS： 液位开关
FIQ：流量指示、累积
LA；液位报警
RSV：R指核辐射 S指开关 V指阀门我想你这个抄错了（指R）

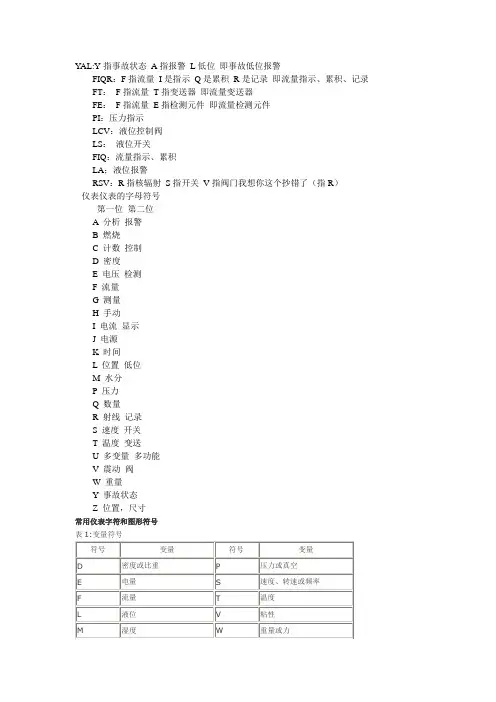

仪表仪表的字母符号
第一位 第二位
A 分析 报警
B 燃烧
C 计数 控制
D 密度
E 电压 检测
F 流量
G 测量
H 手动
I 电流 显示
J 电源
K 时间
L 位置 低位
M 水分
P 压力
Q 数量
R 射线 记录
S 速度 开关
T 温度 变送
U 多变量 多功能
V 震动 阀
W 重量
Y 事故状态
Z 位置，尺寸
常用仪表字符和图形符号
表1:变量符号
符号 变量 符号 变量
D 密度或比重 P 压力或真空
E 电量 S 速度、转速或频率
F 流量 T 温度
L 液位 V 粘性
M 湿度 W 重量或力
表2:功能符号
符号 测量设备
形式或功能
符号 测量设备
形式或功能
A 报警 R 记录
C 校正 S 顺序控制
E 检测 T 转移或转换
I 指示 Y 计算
Q 集成 Z 安全或紧急情况
表3:常用图形仪表符号
1 常用图例符号
第一节 常用仪表、控制图形符号
根据国家标准HG 20505－92《过程检测和控制系统用文字代号和图形符号》，参照GB2625－81国家标准，化工自控常用图形及文字代号如下。
一、图形符号
1．测量点
测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般无特定的图形符号，如图1（a）所示。
图1测量点图(a)图(b)测量点测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在引线地起点加一个直径为2mm的小圆或加虚线，如图1（b）所示。必要时，检出元件或检出仪表可以用表2所列的图形符号表示。
2．连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细实线。汉有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例如AS-0.14为0.14MPa的空气源，ES-24DC为24V的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线上加斜短划线（斜短划线与细实线成45°角）。
仪表连接线图形符号见表1。
2 表1 仪表连线符号表序号类 别图 形 符 号备 注仪表与工艺设备、管道上测量点的连接线或机械连动线通用的仪表信号线连接线交叉连接线相接表示信号的方向12345（细实线，下同）
气压信号线6电信号线或短划线与细实线成45°角，下同导压毛细管8液压信号线9电磁、辐射、热、光、声波等信号线（有导向）10电磁、辐射、热、光、声波等信号线（无导向）11内部系统链（软件或数据链）1机械链13二进制电信号14二进制气信号15当有必要区分信号线的类型时
3．仪表图形符号
仪表图形符号是直径为12mm（或10mm）的细实线圆圈。仪表位号的字母或阿拉伯数字较多，圆圈内不能容纳时，可以断开，如下图2（a）所示。处理两个或多个变量，或处理一个变量但有多个功能的复式仪表，可用相切的仪表圆圈表示，如图2（b）所示。当两个测量点引到一台复式仪表上，而两个测量点在图纸上距离较远或不在同一图纸上，则分别用两个相切的实线圆圈和虚线圆圈表示，见图2（c）所示。
常用仪表、控制图形符号
根据国家行业标准 HG20505-92《过程检测和控制系统用文字代号和图形
符号》,参照GB2625-81国家标准、化工自控常用图形及文字代号如下。
图形符号
1、测量点
测量点(包括检出元件)是由过程设备或管道符号引到仪表圆圈的连接引线的起点，一般
(b)
图1-2-1测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在
引线的起点加一个直径为2 mm的小圆符号或加虚线，如图 1-2-1 (b)所示。必
要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。
2、连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细 无特定的图形符号，如图 1 - 2-1 (a)所不。 (a) 实线。当有必要标注能源类别时，可采用相应的缩写标注在能源线符号之上。例
如AS-014为0.14MPA的空气源，ES-24DC为 24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线 上加斜短划 线（斜短划线与细实线成 45度角）。
仪表连接图形符号见表1-2-1 o
表1-2-1仪表连线符号表
序号 类 另s 图形符号 备注
1 仪表与工艺设备、管道上测量点
的连接线或机械连动线 （细实线：下同）
2 通用的仪表信号线
3 连接线父叉
4 连接线相接
5 表示信号的方向 ------- ►
6 气斥信号线
〃 〃 // 断划线与细
实线成
45度角，
下同
7 电信号线
或
8 导压毛细管 9 液压信号线
— — — 10 电磁、辐射、热、光、声波等信 号线（有导向）
11 电磁、辐射、热、光、声波等信
号线（无导向）
12 内部系统链（软件或数据链）
13 机械链
14 二进制电信号
* W % 或—
15 二进制气信号
v / v/ y / /A ?k /X

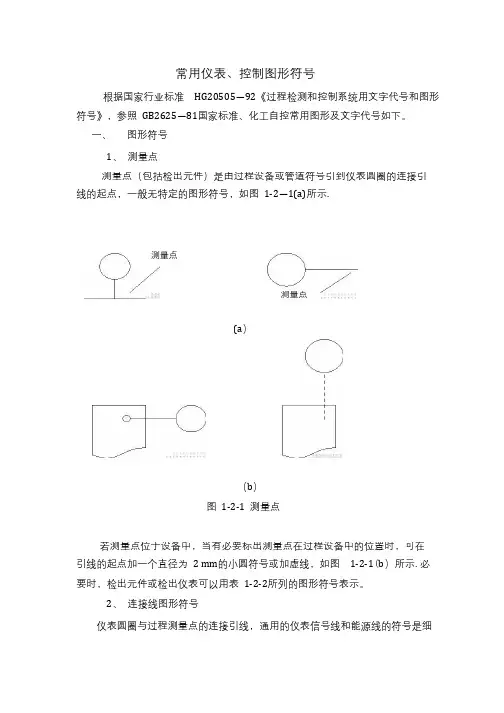

常用仪表、控制图形符号
根据国家行业标准 HG20505—92《过程检测和控制系统用文字代号和图形
符号》，参照 GB2625—81国家标准、化工自控常用图形及文字代号如下。
一、 图形符号
1、 测量点
测量点（包括检出元件）是由过程设备或管道符号引到仪表圆圈的连接引
线的起点，一般无特定的图形符号，如图 1-2—1(a)所示.
测量点
测量点
(a）
（b）
图 1-2-1 测量点
若测量点位于设备中，当有必要标出测量点在过程设备中的位置时，可在
引线的起点加一个直径为 2 mm的小圆符号或加虚线，如图 1-2-1(b）所示.必
要时，检出元件或检出仪表可以用表 1-2-2所列的图形符号表示。
2、 连接线图形符号
仪表圆圈与过程测量点的连接引线，通用的仪表信号线和能源线的符号是细
实线。当有必要标注能源类别时,可采用相应的缩写标注在能源线符号之上。例
如 AS-014为 0.14MPA的空气源，ES—24DC为 24B的直流电源。
当通用的仪表信号线为细实线可能造成混淆时，通用信号线符号可在细实线
上加斜短划线（斜短划线与细实线成 45度角）。
仪表连接图形符号见表 1—2-1。
表 1—2—1 仪表连线符号表
序 号 类 别 图 形 符 号 备 注
1 仪表与工艺设备、管道上测量点
的连接线或机械连动线
通用的仪表信号线 （细实线：下同）
2
3
4 连接线交叉
连接线相接
5
6 表示信号的方向
气压信号线 断划线与
细实线成
45度角，
下同
7 电信号线
或
8
9 导压毛细管
液压信号线
10 电磁、辐射、热、光、声波等信
号线（有导向）
11
12
13 电磁、辐射、热、光、声波等信
号线（无导向）
内部系统链（软件或数据链）
机械链
14
15 二进制电信号
二进制气信号 或
3、仪表图形符号
仪表图形符号是直径为 12mm(或 10mm）的细实线圆圈。仪表位号的字母或
