施工图常用符号
- 格式:doc
- 大小:301.50 KB
- 文档页数:4

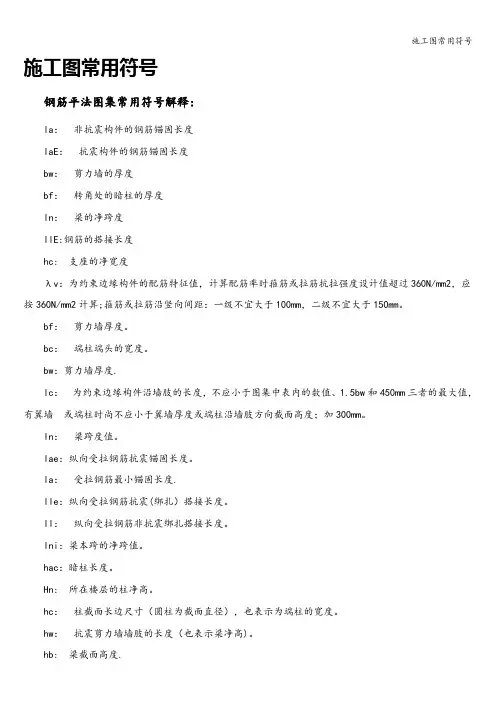

施工图常用符号钢筋平法图集常用符号解释:la:非抗震构件的钢筋锚固长度laE:抗震构件的钢筋锚固长度bw:剪力墙的厚度bf:转角处的暗柱的厚度ln:梁的净跨度llE:钢筋的搭接长度hc: 支座的净宽度λv:为约束边缘构件的配筋特征值,计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算;箍筋或拉筋沿竖向间距:一级不宜大于100mm,二级不宜大于150mm。
bf:剪力墙厚度。
bc:端柱端头的宽度。
bw:剪力墙厚度.lc:为约束边缘构件沿墙肢的长度,不应小于图集中表内的数值、1.5bw和450mm三者的最大值,有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度;加300mm。
ln:梁跨度值。
lae:纵向受拉钢筋抗震锚固长度。
la:受拉钢筋最小锚固长度.lle:纵向受拉钢筋抗震(绑扎)搭接长度。
ll:纵向受拉钢筋非抗震绑扎搭接长度。
lni:梁本跨的净跨值。
hac:暗柱长度。
Hn: 所在楼层的柱净高。
hc:柱截面长边尺寸(圆柱为截面直径),也表示为端柱的宽度。
hw:抗震剪力墙墙肢的长度(也表示梁净高)。
hb: 梁截面高度.Ac:为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码:1、柱KZ—框架柱KZZ-框支柱XZ—芯柱LZ-梁上柱QZ-剪力墙上柱2、剪力墙(1)墙柱YDZ-约束边缘端柱YAZ-约束边缘暗柱YYZ-约束边缘翼墙柱YJZ-约束边缘转角柱GDZ—构造边缘端柱GAZ-构造边缘暗柱GYZ-构造边缘翼墙柱GJZ-构造边缘转角柱AZ—非边缘暗柱FBZ—扶壁柱(2)墙身Q—剪力墙(3)墙梁LL—连梁(无交叉暗撑、钢筋)LL(JC)连梁(有交叉暗撑)(03G)LL(JG)连梁(有交叉钢筋)(03G)LL(JC)连梁(对角暗撑配筋)LL(JX)连梁(交叉斜筋配筋)LL(DX)连梁(集中对角斜筋配筋)AL—暗梁BKL-边框梁(4)墙洞JD-矩形洞口YD-圆形洞口3、梁KL—楼层框架梁WKL—屋面框架梁KZL-框支梁L—非框架梁XL—悬挑梁JZL-井字梁4、梁板式筏形基础JZL—基础主梁JCL—基础次梁LPB-梁板筏基础平板5、平板式筏形基础ZXB-柱下板带KZB—跨中板带BPB-平板筏基础平板6、筏形基础相关构造类型SZD-上柱墩XZD-下柱墩WZJ—外包式柱脚MZJ-埋入式柱脚JK—基坑HJD-后浇带7、楼板LB—楼面板WB-屋面板YXB-延伸悬挑板XB-纯悬挑板8、板带ZSB-柱上板带KZB-跨中板带9、楼板相关构造类型JQD—纵筋加强带HJD—后浇带ZMx—柱帽SJB-局部升降板JY—板加腋BD—板开洞FB—板翻边TY—板挑檐Crs-角部加强筋Cis-悬挑阴角加强筋Ces—悬挑阳角放射筋Rh-抗冲切箍筋Rb—抗冲切弯起筋10、独立基础DJj—普通独立基础阶形DJp-普通独立基础坡形BJj—杯口独立基础阶形BJp—杯口独立基础坡形11、条形基础梁JL-基础梁JQL-基础圈梁12、条形基础底板TJBp-条形基础底板坡形TJBj-条形基础底板阶形13、独立承台CTj-独立承台阶形CTp—独立承台坡形14、承台梁CTL—承台梁15、基础连梁JLL—基础连梁16、地下框架梁DKL-地下框架梁17、基础相关构造类型CJQ—窗井墙JLL—基础连系梁HJD—后浇带SZD-上柱墩XZD—下柱墩JK-基坑(沟)。
施工图纸符号大全施工图纸是建筑工程中不可或缺的重要文件,它详细描述了建筑物的设计、构造和施工过程。
施工图纸中使用了许多特定的符号和标记,这些符号代表着不同的建筑元素和设备。
本文将介绍施工图纸中常用符号的含义和解释,帮助读者更好地理解和应用这些建筑符号。
一、基础符号1、直线:在施工图纸中,直线代表物体的轮廓或边界。
例如,墙壁、天花板和地面都可以用直线表示。
2、圆:圆通常用来表示圆形物体或曲面。
例如,管道的接头、阀门的阀座和排水管的管帽都可以用圆表示。
3、矩形:矩形通常用来表示方形物体或平面。
例如,窗户、门和墙壁都可以用矩形表示。
4、弧形:弧形代表曲线形状的物体或表面。
例如,穹顶、拱形门和曲线墙面都可以用弧形表示。
二、设备符号1、电器符号:在施工图纸中,电器符号代表各种电气设备和部件,如电线、开关、插座和灯具等。
每个符号都代表不同的电器元素,例如灯泡表示灯具,方框表示开关。
2、管道符号:管道符号代表各种管道和流体系统,如水管、气管、油管和排水管等。
每个符号都代表不同的管道元素,例如圆圈表示管道的接头,箭头表示管道的方向。
三、结构符号1、楼板符号:楼板符号代表建筑物的楼层和地面。
每个符号都代表不同的楼板元素,例如实线表示楼板的边缘,虚线表示楼板的开孔。
2、柱子符号:柱子符号代表建筑物中的支撑柱。
每个符号都代表不同的柱子元素,例如矩形表示实心柱,圆形表示圆柱。
四、其他符号1、尺寸符号:在施工图纸中,尺寸符号用于标注物体的尺寸和距离。
例如,箭头表示测量方向,波浪线表示连续测量。
2、标高符号:标高符号用于表示地面的高度和建筑物的水平面。
例如,三角形表示标高的高度,虚线表示相对高度。
总结:施工图纸中的符号是建筑工程中的重要语言,它们代表着不同的建筑元素和设备。
掌握这些符号的含义和使用方法对于从事建筑工程行业的专业人员来说非常重要。
本文介绍了基础符号、设备符号、结构符号和其他符号的含义和使用方法,希望能够帮助读者更好地理解和应用这些建筑符号。
建筑施工图中符号大全引言建筑施工图作为一种重要的工程图纸,用于指导和记录建筑项目的施工过程。
其中,使用了许多特定的符号来表示不同的建筑元素、材料和施工方式。
本文将介绍建筑施工图中常见的符号,并提供相关解释和示例。
1. 符号分类建筑施工图中的符号可以根据其功能和用途进行分类,主要包括以下几类:1.1 标志符号标志符号用于标识建筑平面图中的不同标志点或标记,通常包括箭头、划线符号等。
例如:•建筑物入口的标志符号:➡️•逃生通道的标志符号:➡️1.2 构件符号构件符号用于表示建筑设计中的构件元素,如墙壁、柱子、梁等。
通常用简化的几何图形来表示,例如:•墙壁的符号:➡️•柱子的符号:➡️1.3 建筑材料符号建筑材料符号用于表示建筑施工图中使用的不同材料类型,如砖石、混凝土、玻璃等。
符号会根据材料的特色和属性进行设计,例如:•砖石的符号:➡️•玻璃的符号:➡️1.4 设备符号设备符号用于表示建筑施工图中的设备元件,如管道、排风扇、电缆等。
符号会根据设备的功能和形状进行设计,例如:•水管的符号:➡️•电缆的符号:⚡️2. 符号示例下面将介绍一些常见的建筑施工图符号,并提供相应的示例图:2.1 建筑物入口标志符号:➡️示例图:➡️________/ \\| |\\ __________/2.2 墙壁构件符号:➡️示例图:➡️➡️➡️➡️➡️➡️➡️➡️2.3 砖石建筑材料符号:➡️示例图:➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️2.4 水管设备符号:➡️示例图:➡️➡️➡️➡️➡️➡️➡️➡️➡️➡️3. 结论本文介绍了建筑施工图中常见的符号,并提供了对应的解释和示例图。
这些符号在建筑施工图中起到了标识、表示和记录的重要作用,为建筑施工提供了必要的信息和指导。
对于建筑从业者来说,熟悉和理解这些符号是十分重要的。
希望本文可以为读者提供一些帮助和参考。
请注意,此文档仅提供了一些常见的建筑施工图符号示例,并不能覆盖所有的符号类型。
施工图符号
1. SC-------表示穿焊接钢管
2. CT------ 表示沿桥架敷设
3. RC------ 表示穿热镀锌钢管
4. MT-------表示穿电线管敷设
5. JDG------表示穿套接紧定式钢管敷设
6. MR.------表示沿线槽敷设
7. WC-------表示暗敷在墙内
8. WS--------表示沿墙面敷设
9. SCE-------表示沿吊顶内敷设
10. CE--------表示天棚或顶板面敷设
11. CC--------表示暗敷在屋面或顶板内
12. FC--------表示在地板或地面下敷设
爱马仕术语
ACB 断路器
BMS 建筑管理系统
EPS 应急电源
FUTP 吕箔总屏蔽屏蔽双绞线
HA VC 暖通空调
LAN 局域网
LPS 防雷系统
LV 低压
MCB 小型断路器
MCCB 塑壳断路器
MDB 主配电板
MSB 总开关板
MV 中压
PABX 私用自动交换分机
PSTN 公用电话网
SDB 分配电板
RCD 剩余电流装置
UPS 不间断电源。
工程施工图各种符号1. 尺寸标注符号尺寸标注符号用于标注构件的尺寸,包括长度、宽度、厚度等。
常见的尺寸标注符号包括标注箭头、尺寸线、标注数字等。
标注箭头用于指示尺寸的方向,尺寸线则连接箭头和标注数字,用于表示尺寸的大小。
尺寸标注符号需要按照国家标准进行标注,以保证施工图的准确性。
2. 材料标注符号材料标注符号用于标注构件的材料,包括钢筋、混凝土、砖等。
常见的材料标注符号包括材料图例、标注文字等。
材料图例用于表示不同材料的符号,标注文字则用于说明具体材料的规格和型号。
材料标注符号需要按照相关规范进行标注,以确保施工材料的质量和规格。
3. 设备标注符号设备标注符号用于标注施工图中的设备,包括管道、阀门、泵等。
常见的设备标注符号包括设备图例、标注文字等。
设备图例用于表示不同设备的符号,标注文字则用于说明设备的型号和规格。
设备标注符号需要按照相关标准进行标注,以保证施工设备的选择和安装。
4. 土建施工标注符号土建施工标注符号用于标注土建施工图中的各种信息,包括地基、地下管线、建筑物结构等。
常见的土建施工标注符号包括分层标注、平面布置图、结构图等。
分层标注用于标注建筑物的不同层次,平面布置图用于标注建筑物的平面布置,结构图用于标注建筑物的结构形式。
土建施工标注符号需要按照土建施工图设计规范进行标注,以确保施工的安全和稳定。
5. 电气施工标注符号电气施工标注符号用于标注电气施工图中的各种信息,包括电缆、开关、插座等。
常见的电气施工标注符号包括电气图例、电气符号、标注文字等。
电气图例用于表示不同电气设备的符号,电气符号用于表示电气设备的连接和布置,标注文字用于说明电气设备的型号和规格。
电气施工标注符号需要按照电气施工图设计规范进行标注,以确保电气设备的选择和安装。
以上是工程施工图中常见的符号使用情况,这些符号是施工图中必不可少的一部分,通过这些符号的合理标注可以让施工图更加清晰明了,为施工提供更好的指导。
希望以上内容能够帮到大家,如果有任何问题欢迎大家留言讨论。

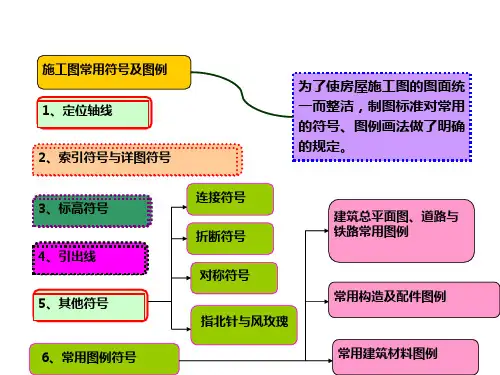

第10章建筑施工图-->第1节概述-->施工图常用符号
1.定位轴线
在施工图中通常将房屋的基础、墙、柱、墩和屋架等承重构件的轴线画出,并进行编号,以便于施工时定位放线和查阅图纸。
这些轴线称为定位轴线。
根据“国标”规定,定位轴线采用细点划线表示,轴线编号的圆圈用细实线,直径一般为8mm,详图上为10mm,如图3.2.3所示。
在圆圈内写上编号。
在平面图上水平方向的编号采用阿拉伯数字,从左向右依次编写(如图3.2.11是由1到9)。
垂直方向的标号,用大写拉丁字母自下而上顺序编写(如图3.2.11是由A到E)。
拉丁字母中I、O及Z三个字母不得作轴线编号,以免与数字1、0、2混淆。
在较简单或对称的房屋中,平面图的轴线编号,一般标注在图形的下方及左侧。
较复杂或不对称的房屋,图形上方和右侧也可标注。
对于一些与主要承重构件相联系的次要构件,它的定位轴线一般作为附加轴线,编号可用分数表示。
分母表示前一轴线的编号,分子表示附加轴线的编号,用阿拉伯数字顺序编写,如图3.2.3a所示。
在画详图时,如一个详图适用于几个轴线时,应同时将各有关轴线的编号注明,如图3.2.3a、d、e所示。
定位轴线也可采用分区编号,其注写形式可参照“国标”有关规定。
2.标高符号
在总平面图、平面图、立面图和剖面图上,经常用标高符号表示某一部位的高度。
各图上所用标高符号应按图3.2.4(1)所示形式以细实线绘制。
图3.2.4(2)所示为具体的画法。
标高数值以米为单位,一般注至小数点后三位数(总平面图中为两位数)。
在“建施”图中的标高数字表示其完成面的数值。
如标高数字前有“-”号的,表示该处完成面低于零点标高。
如数字前没有符号的,则表示高于零点标高。
如同一位置表示几个不同标高时,数字可按图3.2.4中的形式注写。
3.索引符号与详图符号
为方便施工时查阅图样,在图样中的某一局部或构件,如需另见详图时,常常用索引符号注明画出详图的位置、详图的标号以及详图所在的图纸编号,如图
3.2.15中剖面图B轴线上所示。
按“国标”规定,标注方法如下:
(1)索引符号:用一引出线指出要画详图的地方,在线的另一端画一个细实线圆,其直径为10mm。
引出线应对准圆心,圆内过圆心画水平线,上半圆中用阿拉伯数字注明该详图的编号,下半圆中用阿拉伯数字注明该详图所在图纸的图纸号(图
3.2.5a)。
如详图与被索引的图样同在一张图纸内,则在下半圆中间画一水平细实线
(图3.2.5b)。
索引出的详图,如采用标准图,应在索引符号水平直径的延长线上加注该标准图册的编号(图3.2.5c)。
当索引符号用于索引剖面详图时,应在被剖切的部位绘制剖切位置线。
引出线所在一侧应为剖视方向,如图3.2.6a表示向下剖视。
(2)详图符号:本符号表示详图的位置和编号,它用一粗实线圆绘
制,直径为14mm。
详图与被索引的图样同在一张图纸内时,应在符号内
用阿拉伯数字注明详图编号(图3.2.7a)。
如不在同一张图纸内,可用细
实线在符号内画一水平直径,在上半圆中注明详图编号,在下半圆中注
明被索引图纸号(图3.2.7b)。
也可不注被索引图纸的图纸号。
(3)零件、钢筋、杆件、设备等的编号:本编号应用阿拉伯数字按
顺序编写,并应以直径为6mm的细实线圆绘制。
如图3.2.8所示。
4.指北针
指北针(图3.2.9)用细实线绘制,圆的直径宜为24mm。
指针尖为北向,指针尾部宽度宜为3mm。
需用较大直径绘指北针时,指针尾部宽度宜为直径的1/8。
5.常用建筑材料图例(表3.2.1)。
