新风管道安装规范

新风管道安装规范

一、新风管道的选择与布局

1. 新风管道的材质应选择耐腐蚀、无毒、无味、易清洗的材料，如不锈钢、镀锌板等。

2. 新风管道的布局应合理，避免管道弯曲过多，影响风量流通。

3. 新风管道的直径应根据使用场所的面积和人数来确定，一般每人需要100立方米/小时的新风供应。

4. 新风管道的长度不宜超过15米，太长的管道会增加风阻。

二、新风管道的安装要求

1. 新风管道的安装应符合国家相关标准和规范要求，确保安全使用。

2. 管道安装前，应清理管道内部，防止灰尘、杂物等进入管道，影响新风质量。

3. 管道的连接应采用密封性能良好的连接件，确保气密性。

4. 管道的固定应牢固可靠，避免管道晃动和脱落。

5. 管道布置要注意避开其他设备和装修构件，保证安装的便利性和美观性。

6. 管道的通风口应设置在通风需要较大的区域，如会议室、客厅等。

三、新风管道的维护与清洁

1. 新风管道每季度应进行一次清洗，保证新风的质量。

2. 清洗时应使用专用的清洁剂和工具，避免对管道造成损害。

3. 定期检查新风管道的连接件是否松动，如有松动应及时进行修复。

4. 若发现新风管道有破损或漏风现象，应及时进行修补或更换。

四、新风管道的隔音和防火措施

1. 在新风管道的安装过程中，应考虑隔音的要求，使用隔音材料对新风管道进行隔音处理。

2. 新风管道的穿越防火墙或防火隔板时，应采用防火封堵材料进行封堵，确保防火安全。

五、新风管道的检测和调试

1. 新风管道安装完成后，应进行新风系统的调试，保证风量、风速和风压等参数达到设计要求。

2. 新风管道的检测应包括气密性测试和风量检测，确保系统的正常运行。

六、新风管道的使用注意事项

1. 用户在使用新风系统时，应注意定期更换新风过滤网，保持新风的清洁和新鲜。

2. 在开启新风系统之前，应先关闭门窗，避免外界异味进入室内。

3. 在使用新风系统时，要注意调整合适的新风量，避免室内过冷或过热。

四川专业采暖、中央空调、净水和新风系统服务商 电话:（028）96098

新风系统的作用及使用注意事项

新风系统的由来

新风系统起源于20世纪70年代，当时由于石油危机使得西方化社会加强了对建筑节能的重视。提高保温能力，减小自然通风量，成为了降低建筑能耗的新方法。但是后来发现，在这些建筑物中工作的人们出现了一些以前没有出现过的问题。许多人出现了头晕、记忆力下降、工作效率降低，以及患病率增加等问题。几年后，答案揭晓，这是因为室内通风量不足造成的，称之为“致病建筑综合症”。世界卫生组织对“建筑物综合症”的表现形式做了以下定义：

1) 眼睛、尤其是角膜、鼻粘膜及喉粘膜有刺激症状；

2) 嘴唇等粘膜干燥；

3) 皮肤经常产生红斑、荨麻疹、湿疹等；

4) 容易疲劳；

5) 容易引起头痛等呼吸道症状；

6) 经常有胸闷、窒息样的感觉；

7) 经常产生原因不明的过敏症；

8) 经常有眩晕、恶心、呕吐等感觉等。

要化解“建筑物综合症”，最直接的办法就是加强室内空气的流通。加快室内污染物排出，加速室外新鲜空气的注入。新风系统应运而生，下面我们来看看新风系统给我们带来什么。

新风系统的作用一：空气置换

当室内空调或暖气开启时，室内门窗大多处于关闭状态，氧气含量直线下降。新风系统则可以源源不断的将污浊空气排出室外，将室外空气引入室内，让室内一直保持空气清新，保证氧气浓度。 四川专业采暖、中央空调、净水和新风系统服务商 电话:（028）96098

新风系统的作用二：空气净化

如今室外PM2.5肆虐，空气污染严重，室内甲醛浓度也是不可置否。新风系统在将新鲜空气引入之前，通过高效的过滤网，过滤到空气中的污染物，将洁净新鲜的空气送入室内，保证了室内良好的空气质量。

新风系统的作用三：全热交换 四川专业采暖、中央空调、净水和新风系统服务商 电话:（028）96098

夏季时，通过全热交换芯让室外热空气和室内冷空气交换热量，把进入室内的热空气进行预冷，减少空调冷量的流失。冬季时，通过全热交换芯让室外冷空气和室内的热空气交换热量，把进入室内的冷空气进行预热，减少室内的热量损失。最终达到换气也节能的目的。

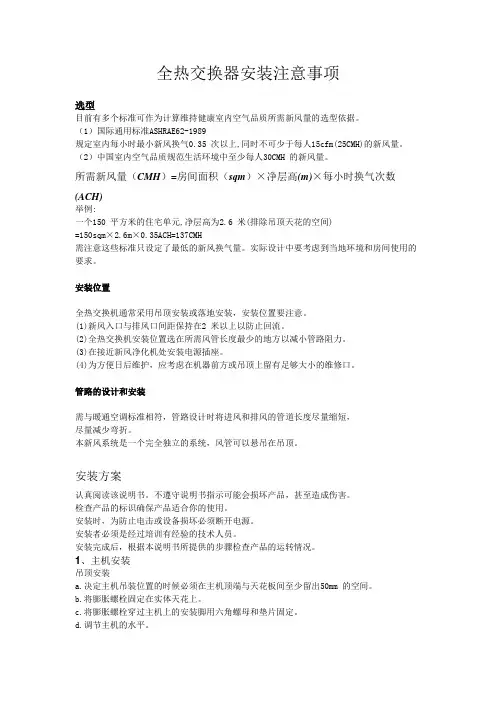

全热交换器安装注意事项

选型

目前有多个标准可作为计算维持健康室内空气品质所需新风量的选型依据。

（1）国际通用标准ASHRAE62-1989

规定室内每小时最小新风换气0.35 次以上,同时不可少于每人15cfm(25CMH)的新风量。

（2）中国室内空气品质规范生活环境中至少每人30CMH 的新风量。

所需新风量（CMH）=房间面积（sqm）×净层高(m)×每小时换气次数(ACH)

举例:

一个150 平方米的住宅单元,净层高为2.6 米(排除吊顶天花的空间)

=150sqm×2.6m×0.35ACH=137CMH

需注意这些标准只设定了最低的新风换气量。实际设计中要考虑到当地环境和房间使用的要求。

安装位置

全热交换机通常采用吊顶安装或落地安装，安装位置要注意。

(1)新风入口与排风口间距保持在2 米以上以防止回流。

(2)全热交换机安装位置选在所需风管长度最少的地方以减小管路阻力。

(3)在接近新风净化机处安装电源插座。

(4)为方便日后维护，应考虑在机器前方或吊顶上留有足够大小的维修口。

管路的设计和安装

需与暖通空调标准相符，管路设计时将进风和排风的管道长度尽量缩短，

尽量减少弯折。

本新风系统是一个完全独立的系统，风管可以悬吊在吊顶。

安装方案

认真阅读该说明书。不遵守说明书指示可能会损坏产品，甚至造成伤害。

检查产品的标识确保产品适合你的使用。

安装时，为防止电击或设备损坏必须断开电源。

安装者必须是经过培训有经验的技术人员。

安装完成后，根据本说明书所提供的步骤检查产品的运转情况。

1、主机安装

吊顶安装

a.决定主机吊装位置的时候必须在主机顶端与天花板间至少留出50mm 的空间。

b.将膨胀螺栓固定在实体天花上。

c.将膨胀螺栓穿过主机上的安装脚用六角螺母和垫片固定。

d.调节主机的水平。 e.在吊顶上靠近主机的地方留出中够的维修口方便维修。

2、风管安装

一般全热交换风管的材料为酚醛风管或镀锌风管。

griwind新风系统面板说明书

Griwind新风系统面板说明书

一、产品概述

Griwind新风系统面板是一种用于控制新风系统运行的设备。新风系统是一种能够将室外新鲜空气通过过滤和调节后送入室内的系统，可以改善室内空气质量，提供舒适的室内环境。

二、外观和结构

1. 外观：Griwind新风系统面板采用简约而精致的设计，外观整洁、美观。

2. 结构：面板由高质量的材料制成，具有良好的耐久性和防护性能。面板上配备了多个按键和显示屏，方便用户对新风系统进行操作和监控。

三、功能和特点

1. 控制功能：面板上的按键和显示屏可以实现对新风系统的启停、风速调节、温度控制等操作。

2. 显示功能：面板上的显示屏可以显示当前的室内温度、湿度、风速等参数，帮助用户了解室内环境状况。

3. 定时功能：面板支持定时启停功能，用户可以根据需要设置新风系统的工作时间，提高能源利用效率。

4. 过滤功能：面板上的过滤器指示灯可以提醒用户更换过滤器，确保新风系统的正常运行和室内空气的质量。

5. 报警功能：面板具备故障报警功能，当新风系统出现故障时，面板会发出声光报警提示，提醒用户及时处理问题。

四、安装和使用

1. 安装：请将Griwind新风系统面板安装在室内便于操作的位置，确保与新风系统的连接正确可靠。

2. 电源连接：将面板的电源线与交流电源连接，确保电源供应稳定。

3. 操作指南：按照说明书上的操作指南，正确使用面板上的按键进行相应的操作，如启停、风速调节、温度控制等。

4. 监控参数：通过面板上的显示屏，实时监控室内温度、湿度、风速等参数，根据需要调整新风系统的工作状态。

五、注意事项

1. 请勿在湿度较高的环境中使用面板，以免影响其正常运行和寿命。

2. 面板应远离火源、水源等可能引起损坏或危险的物体。

3. 请勿私自拆卸或更换面板内部零部件，以免引起故障或安全隐患。

4. 面板应避免受到强烈的撞击或挤压，以免损坏外壳和内部电路。
