聚苯乙烯泡沫塑料板级别

聚苯乙烯泡沫塑料板绝热层主要技术指标

项目 性能指标

模塑 挤塑

供暖地面绝热层 预制沟槽保温板 供暖地面绝热层 预制沟槽保温板

类别 Ⅱ1） Ⅲ1） W2002） X150/W2002）

表观密度（kg/m³） ≥20 ≥30 ≥20 ≥30

压缩强度3）（kPa） ≥100 ≥150 ≥200 ≥150/≥200

导热系数4）【W/（m·K）】 ≤0.041 ≤0.039 ≤0.035 ≤0.030/≤0.035

尺寸稳定性（%） ≤3 ≤2 ≤2 ≤2

水蒸气透过系数（ng/（Pa·m·s）） ≤4.5 ≤4.5 ≤3.5 ≤3.5

吸水率（体积分数）（%） ≤4.0 ≤2.0 ≤2.0 ≤1.5/≤2.0

熔结性5） 断裂弯曲负荷 25 35 —— ——

弯曲变形 ≥20 ≥20 —— ——

燃烧性能 氧指数 ≥30 ≥30 —— ——

燃烧分级 达到B2级

注：

1 模塑Ⅱ型密度范围在20kg/m³～30kg/m³之间，模塑Ⅲ型密度范围在30kg/m³～40kg/m³之间；

2 W200为不带表皮挤塑材料，X150为带表皮挤塑材料；

3 压缩强度是按现行国家标准《硬质泡沫塑料压缩性能的测定》GB/T 8813要求的试件尺寸和试验条件下相对形变为10%的数值；

4 导热系数为25℃时的数值；

5 模塑断裂弯曲负荷或弯曲变形有一项能符合指标要求，熔结性即为合格。

绝热用挤塑聚苯乙烯泡沫塑料标准

关于绝热用挤塑聚苯乙烯泡沫塑料的标准，主要有以下几个方面的标准：

1. 物理性能标准：包括密度、压缩强度、抗拉强度、抗剪强度、热导率等指标。这些指标对于泡沫塑料的绝热效果以及抗压抗弯能力有重要影响。

2. 燃烧性能标准：挤塑聚苯乙烯泡沫塑料在火灾发生时的燃烧性能对于安全性很重要。相关标准通常包括燃烧性能等级和燃烧性能指标的测试要求。

3. 尺寸和外观标准：泡沫塑料板的尺寸和外观要符合相关的标准要求。包括板材的厚度、长度和宽度的允许偏差范围以及表面平整度、色差等要求。

4. 环保标准：挤塑聚苯乙烯泡沫塑料在生产和使用过程中应符合环保要求，如限制有害物质的含量，符合相关的环境保护标准和法规。

以上是一般常见的绝热用挤塑聚苯乙烯泡沫塑料的标准，具体的标准要根据不同国家或地区的法规和标准进行确定。

可发性聚苯乙烯、XPS、PU各代表什么？

EPS是可发性聚苯乙烯，是一种热塑性塑料;

XPS又叫挤塑聚苯乙烯泡沫板;两者均采用相同的基本树脂，但它们的生产工艺不尽相同，也就决定了它们之间在物理化学性能上存在很大的差异。

PU是指聚氨脂泡沫，是一类含有重复的氨基甲酸酯链的高分子化合物，是聚氨酯大类中为重要的子项之一，一般在建筑保温方面主要指的是硬泡。

1、从材料基本物性比较来看，PU在导热系数、耐温方面有优势。XPS在抗压强度、耐湿方面有优势。EPS在各方面均无优势，只是在价格上略有优势。

2、从保温性能比较来看，PU略好、XPS其次、EPS居后。

3、从整体粘结强度比较来看，XPS好，PU其次、EPS差。

综上所述：EPS保温系统适合节能标准较低，抗风压小的低层建筑外墙外保温。该系统施工效率较低，工人技术要求不高，工程造价为低。PU系统适合节能标准较高、结构较为复杂的多层和高楼层，其综合造价为高。其工装投入较大。由于具有对工人技术要求较高且外墙强度较差不可受撞击等特点，仍需在大规模工程应用和检验，目前使用率仅占我国的外保温市场的5％。XPS板材具有优越的保温隔热性能、良好的抗湿防潮性能，同时由于其的分子结构具有很高的抗压性能。该系统广泛应用于节能标准较高的多层及高楼层，其综合性价比好，施工效率高，施工方法简便，对工人技术要求不高。

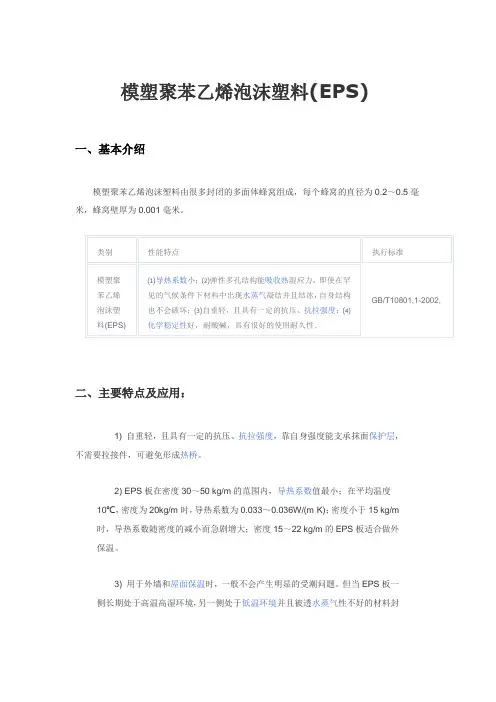

模塑聚苯乙烯泡沫塑料(EPS)

一、基本介绍

模塑聚苯乙烯泡沫塑料由很多封闭的多面体蜂窝组成，每个蜂窝的直径为0.2～0.5毫米，蜂窝壁厚为0.001毫米。

类别

性能特点 执行标准

模塑聚苯乙烯泡沫塑料(EPS)

⑴导热系数小；⑵弹性多孔结构能吸收热湿应力，即使在罕见的气候条件下材料中出现水蒸气凝结并且结冰，自身结构也不会破坏；⑶自重轻，且具有一定的抗压、抗拉强度；⑷化学稳定性好，耐酸碱，具有很好的使用耐久性。 GB/T10801,1-2002,

二、主要特点及应用：

1) 自重轻，且具有一定的抗压、抗拉强度，靠自身强度能支承抹面保护层，

不需要拉接件，可避免形成热桥。

2) EPS板在密度30～50 kg/m的范围内，导热系数值最小；在平均温度10℃，密度为20kg/m时，导热系数为0.033～0.036W/(m·K)；密度小于15 kg/m时，导热系数随密度的减小而急剧增大；密度15～22 kg/m的EPS板适合做外保温。

3) 用于外墙和屋面保温时，一般不会产生明显的受潮问题。但当EPS板一侧长期处于高温高湿环境，另一侧处于低温环境并且被透水蒸气性不好的材料封闭时；或当屋面防水层失效后，EPS板可能严重受潮，从而导致其保温性能严重降低。

4) 用于冷库、空调等低温管道保温时，必须在EPS板外表面设置隔汽层。

三、常识

绝热用模塑聚苯乙烯泡沫塑料（EPS）俗称苯板，是由可发性聚苯乙烯珠粒经加热预发泡后，在模具中加热成型制成的具有闭孔结构的使用温度不超过75℃的聚苯乙烯塑料板材，按密度等级(kg/m3)分为6类，分别为：Ⅰ类≥15～<20、Ⅱ类≥20～<30、Ⅲ类≥30～<40、Ⅳ类≥40～<50、Ⅴ类≥50～<60、Ⅵ类≥60；按燃烧性能分为两种：普通型和阻燃型。

其中聚苯乙烯只有约2%，其余为空气。蜂窝内的静止空气为热的不良导体，因而这种材料具有良好的保温性能。加上其具有独特的抗蒸汽渗透性、较高的抗压强度、便捷的施工安装及长久的使用寿命，是重要的建筑节能保温隔热材料，在建筑、包装工程中得到广泛的应用。
