室内消火栓系统安装质量标准和检验方法

室内消火栓系统安装技术交底

表号：RF06/5-04编号:

工程名称

项目负责人

分部分项工程名称 室内消火栓系统安装

交底地点

交底日期 年月日

交底内容：

1、严格按设计施工图纸、会审纪要及工程变更联系单，对照规范GB50242-2002和公司企业标准Q/ZKD(J)03-2006执行。

2、消火栓箱体安装应垂直，允许偏差3mm,固定墙内时应四周间隙用砂浆塞实。明装应采用四只膨胀螺栓固定牢固。

3、栓口中心距地面为Llm,允许偏差±20mm°

4、栓口应朝外，并不应安装在门轴侧。

5、安装消火栓水龙带，水龙带与水栓和快速接头应采用14#铜丝或不锈钢丝绑扎三圈二道，牢固后应按箱内挂钉或托盘将水龙带放好。

6、栓口高度应高出铝合金门框20mm。

7、阀门中心距箱侧面为140mm,距箱后内表面为100mm,允许偏差±5mm。

8、阀门登高管处孔洞需用水泥砂浆抹平，并用与箱体相同的颜色涂刷。

9、室内消火栓系统安装完成后应取屋顶层一处和首层取二处做试射试验，达到设计要求为合格，并及时做好记录。

本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%。

注：1、建筑高度在24米以下的充实水柱长度一般不小于7m

2、高度超过24米、不超过100m的高层建筑不应小于IOmo

3、高度超过100m的高层民用建筑不应小于13m。

根据你们所承担工程实际建筑高度选择而定，写入技术交底。

被交底人签名交底人签名 八.安全.文明施工及环保

(一)建立安全生产保证体系

建立以项目经理为首，由现场经理、专业工长和各专业分包单位等人员组成的安全管理体系。

(二)强化安全生产制度

1.严格执行安全生产技术交底制度。根据安全措施要求和现场实际情况，专业工长应向班组长进行有针对性、切实可行的书面安全交底，再由班组长向施工人员进行安全交底，各级安全交底工作必须完成书面的签认手续。

2、坚持周一安全活动制度。经理部每周一要组织全体工人进行安全生产教育，对上一周安全方面存在的问题进行总结分析，对本周的安全生产重点和注重事项作必要的交底，提高每个施工人员的安全防护意识，加强自身的安全防护。

室内消火栓系统管道安装工程工艺标准

1 范围

本工艺标准适用于民用和一般工业建筑的室内消火栓系统管道的安装。

2 施工准备

2.1 主要材料：

2.1.1 消火栓系统管材应根据设计要求选用，一般采用碳素钢管或无缝钢管，管材不得有弯曲、锈蚀、重皮及凹凸不平等现象。

2.1.2 消火栓箱体的规格类型应符合设计要求，箱体表面平整、光洁。金属箱体无锈蚀，划伤，箱门开启灵活。箱体方正，箱内配件齐全。栓阀外型规矩，无裂纹，启闭灵活，关闭严密，密封填料完好，有产品出厂合格证。

2.2 主要机具：套丝机，砂轮锯，台钻，电锤，手砂轮，手电钻，电焊机，电动试压泵等机械。套丝板，管钳，台钳，压力钳，链钳，手锤，钢锯，扳手，射钉枪，倒链，电气焊等工具。

2.3 作业条件：

2.3.1 施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求，系统设备材料能保证正常施工。

2.3.2 管道及箱体安装所需要的基准线应测定并标明。预留、预埋已随结构施工完成。

3 操作工艺

3.1 工艺流程：

安装准备 → 干管安装 → 箱体及支管安装 → 箱体配件安装 → 通水调试

3.2 安装准备：

3.2.1 认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，办理洽商手续。

3.2.2 检查预留及预埋是否正确，临时剔凿应与设计工建协调好。

3.2.3 检查设备材料是否符合设计要求和质量标准。

3.2.4 安排合理的施工顺序、避免工种交叉作业干扰，影响施工。

3.3 干管安装：

3.3.1 消火栓系统干管安装应根据设计要求使用管材，按压力要求选用碳素钢管或无缝钢管。

3.3.2 管道在焊接前应清除接口处的浮锈、污垢及油脂。

1 / 7 ——方案计划参考范本——

消火栓系统安装调试与检测验收

______年______月______日

____________________部门

2 / 7

消火栓系统的安装调试、检测验收包括室、内外消火栓的施工、安装、系统检测、验收等内容。供水设施及其附属管道的安装、调试和检测、验收，参见本篇第二章第三节内容。

一、室外消火栓的安装调试与检测验收

（一）施工安装

1.安装准备

（1）认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有问题，及时与设计人员研究解决，图3-3-3-1；

（2）检查预留及预埋是否正确，临时剔凿应与设计工建协调好；

（3）检查设备材料是否符合设计要求和质量标准；

（4）安排合理的施工顺序、避免工种交叉作业干扰，影响施工。

2.管道安装

（1）管道安装应根据设计要求使用管材，按压力要求选用管材；

（2）管道在焊接前应清除接口处的浮锈、污垢及油脂；

（3）室外消火栓安装前，管件内外壁均涂沥青冷底子油两遍，外壁需另回热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油两遍，外壁需另加热沥青两遍，面漆一遍，埋入土中的法兰盘接口涂沥青冷底子油及热沥青两遍，并用沥青麻布包严，消火栓井内铁件也应涂热沥青防腐。

图3-3-3-1 室外地上消火栓的安装

3.栓体安装

3 / 7 消火栓安装按国标01S201要求进行。消火栓安装位于人行道沿上1.0m处，采用钢制双盘短管调整高度，做内外防腐。

室外地上式消火栓安装时，消火栓顶距地面高为0.64m，立管应垂直、稳固、控制阀门井距消火栓不应超过2.5m，消火栓弯管底部应设支墩或支座。

室外地下式消火栓应安装在消火栓井内，消火栓井一般用MU7.5红砖、M7.5水泥砂浆砌筑。消火栓井内径不应小于1m。井内应设爬梯以方便阀门的维修。

消火栓与主管连接的三通或弯头下部位应带底座，坻座时应设混凝土支墩，支墩与三通，弯头底部用M7.5水泥砂浆抹成八字托座。

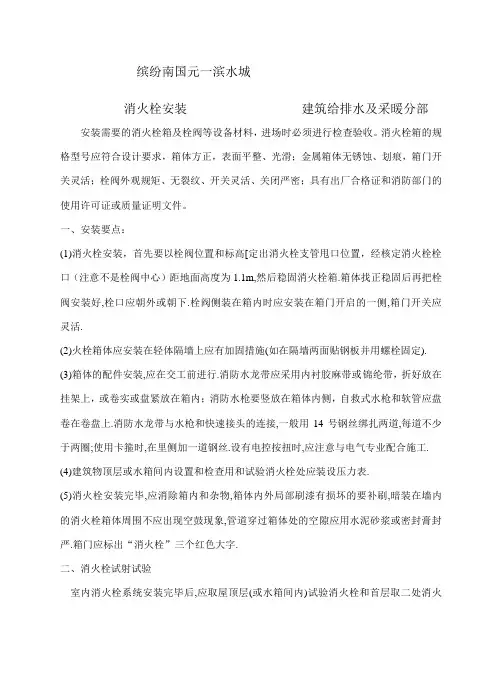

缤纷南国元一滨水城

消火栓安装 建筑给排水及采暖分部

安装需要的消火栓箱及栓阀等设备材料，进场时必须进行检查验收。消火栓箱的规格型号应符合设计要求，箱体方正，表面平整、光滑；金属箱体无锈蚀、划痕，箱门开关灵活；栓阀外观规矩、无裂纹、开关灵活、关闭严密；具有出厂合格证和消防部门的使用许可证或质量证明文件。

一、安装要点：

(1)消火栓安装，首先要以栓阀位置和标高[定出消火栓支管甩口位置，经核定消火栓栓口（注意不是栓阀中心）距地面高度为1.1m,然后稳固消火栓箱.箱体找正稳固后再把栓阀安装好,栓口应朝外或朝下.栓阀侧装在箱内时应安装在箱门开启的一侧,箱门开关应灵活.

(2)火栓箱体应安装在轻体隔墙上应有加固措施(如在隔墙两面贴钢板并用螺栓固定).

(3)箱体的配件安装,应在交工前进行.消防水龙带应采用内衬胶麻带或 锦纶带，折好放在挂架上，或卷实或盘紧放在箱内；消防水枪要竖放在箱体内侧，自救式水枪和软管应盘卷在卷盘上.消防水龙带与水枪和快速接头的连接,一般用14号钢丝绑扎两道,每道不少于两圈;使用卡箍时,在里侧加一道钢丝.设有电控按扭时,应注意与电气专业配合施工.

(4)建筑物顶层或水箱间内设置和检查用和试验消火栓处应装设压力表.

(5)消火栓安装完毕,应消除箱内和杂物,箱体内外局部刷漆有损坏的要补刷,暗装在墙内的消火栓箱体周围不应出现空鼓现象,管道穿过箱体处的空隙应用水泥砂浆或密封膏封严.箱门应标出“消火栓”三个红色大字.

二、消火栓试射试验

室内消火栓系统安装完毕后,应取屋顶层(或水箱间内)试验消火栓和首层取二处消火栓做试射试验,其水枪充实水柱高度达到设计要求时为合格.

三、消火栓安装质量标准

(1) 消火栓系统的试射试验符合设计要求.

(2) 安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂在箱内的挂架、卷盘或支架上.

(3) 箱式消火栓的安装应符合下列规定:
