双列圆柱滚子轴承型号汇总

IKO圆柱滚子轴承IKO滚针轴承型号查询

IKO圆柱滚子轴承

滚动体是圆柱滚子的向心滚动轴承。

圆柱滚子与滚道为线接触轴承。负荷能力大，主要承受径向负荷。滚动体与套圈挡边摩擦小，适于高速旋转。根据套圈有无挡边，可以分有NU、NJ、NUP、N、NF等单列轴承，及NNU、NN等双列轴承。该轴承是内圈、外圈可分离的结构。内圈或外圈无挡边的圆柱滚子轴承，其内圈和外圈可以向轴向作相对移动，所以可以作为自由端轴承使用。在内圈和外圈的某一侧有双挡边，另一侧的套圈有单个挡边的圆柱滚子轴承，可以承受一定程度的一个方向轴向负荷。一般使用钢板冲压保持架，或铜合金车制保持架。但也有一部分使用聚酰胺成形保持架。

圆柱滚子轴承特点：

1. 滚子与滚道为线接触或修下线接触，径向承载能力大，适用于承受重负荷与冲击负荷。

2. 摩擦系数小，适合高速，极限转速接近深沟球轴承。

3. N型及NU型可轴向移动，能适应因热膨胀或安装误差引起的轴与外壳相对位置的变化，可作自由端支承使用。

4. 对轴或座孔的加工要求较高，轴承安装后外圈轴线相对偏斜要严加控制，以免造成接触应力集中。

5. 内圈或外圈可分离，便于安装和拆卸。

主要用途：

大中型电动机、机车车辆、机床主轴、内燃机、发电机、燃气涡轮机、减速箱、轧钢机、振动筛以及起重运输机械等。

构造型式：

1．外圈无挡边N0000型和内圈无挡边NU0000型圆柱滚子轴承此种轴承可接受较大的径向载荷,极限转速高,不束缚轴或外壳的轴向位移,不能接受轴向载荷。

2．内、外圈均带挡边的圆柱滚子轴承NJ0000型、NF0000型轴承可束缚轴或外壳一个方向的轴向位移,并能接受较小的单向轴向载荷。NU0000+HJ0000型、NJ0000+HJ0000型、NUP0000型轴承，可在进口轴承的轴向间隙领域内束缚轴或外壳两个方向的轴向位移。并能接受较小的双向轴向载荷。

百度文库 - 好好学习，天天向上

-1 双列圆锥滚子轴承

〖 所属分类：圆锥滚子 点击次数：749次 更新时间：2006-6-20 8:37:40 〗

轴承型号 外形尺寸

mm 额定载荷

KN 极限转(转、分) 重量

Kg

新标准 旧标准 d D T B C rmIn rmIn 动态 静态 脂 油

30 72 19 14 122 4000 5300

31307DF 35 80 21 15 2 108 155 3200 4000

352210 97510E 50 90 55 23 136 216 3200 4000

30311DF 55 120 63 29 25 2 252 378 2200 3200

352213 97513E 65 120 73 31 2 264 445 2400 3000

352214X 432214U 70 125 74 31 2 276 480 2200 2800

352214 97514E 70 125 74 31 2 276 480 2200 2800

97515 75 130 75 31 62 2 243 430 2200 2600

352216 97516E 80 140 78 33 325 560 2000 2400

97516 80 140 80 33 65 325 565 2000 2400

97517 85 150 85 65 372 655 180240 百度文库 - 好好学习，天天向上

-2 0 0

352217 97517E 85 150 86 36 69 372 655 1800 2400

351317 297317E 85 180 99 41 66 4 1 415 635 1600 2000

352218 97518E 90 160 94 40 77 445 800 1700 2200

推力圆柱滚子轴承

推力圆柱滚子轴承

尺寸 mm d*D*B 保持架材质 重量 kg

完整轴承 组件 旧型号

81102 K81102

9102 15*28*9 钢板 0.024 WS81102

GS81102

81103 K81103

9103 17*30*9 黄铜 0.027 WS81103

GS81103

81104 K81104

9104 20*35*10 黄铜 0.037 WS81104

GS81104

81105 K8105

9105 25*42*11 黄铜 0.053 WS81105

GS81105

81106 K81106

9106 30*47*11 黄铜 0.057 WS81106

GS81106

81107 K81107

9107 35*52*12 黄铜 0.073 WS81107

GS81107

81108 K81108

9108 40*60*13 黄铜 0.11

WS81108 GS81108

81109 K81109

9109 45*65*14 黄铜 0.13 WS81109

GS81109

81110 K81110

9110 50*70*14 黄铜 0.14 WS81110

GS81110

81111 K81111

9111 55*78*16 黄铜 0.22 WS81111

GS81111

81112 K81112

9112 60*85*17 黄铜 0.27 WS81112

GS81112

81113 K81113

9113 65*90*18 黄铜 0.31 WS81113

GS81113

81114 K81114

9114 70*95*18 黄铜 0.33 WS81114

GS81114

81115 K81115

9115 75*100*19 钢板 0.38 WS81115

GS81115

81116 K81116

9116 80*105*19 黄铜 0.4 WS81116

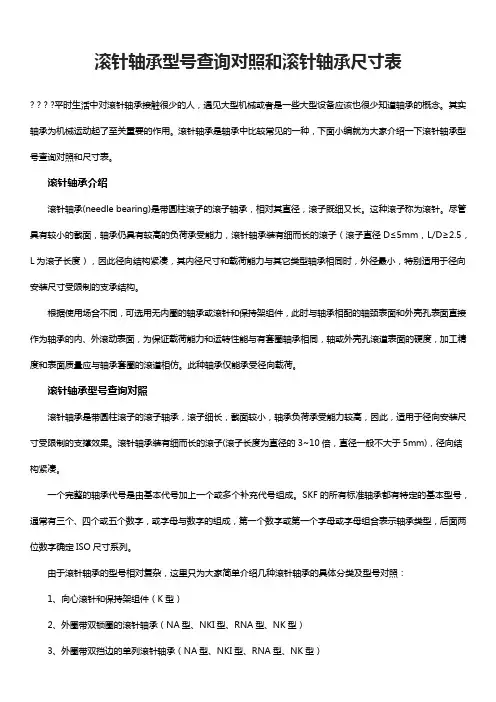

滚针轴承型号查询对照和滚针轴承尺寸表

? ? ? ?平时生活中对滚针轴承接触很少的人，遇见大型机械或者是一些大型设备应该也很少知道轴承的概念。其实轴承为机械运动起了至关重要的作用。滚针轴承是轴承中比较常见的一种，下面小编就为大家介绍一下滚针轴承型号查询对照和尺寸表。

滚针轴承介绍

滚针轴承(needle bearing)是带圆柱滚子的滚子轴承，相对其直径，滚子既细又长。这种滚子称为滚针。尽管具有较小的截面，轴承仍具有较高的负荷承受能力，滚针轴承装有细而长的滚子（滚子直径D≤5mm，L/D≥2.5，L为滚子长度），因此径向结构紧凑，其内径尺寸和载荷能力与其它类型轴承相同时，外径最小，特别适用于径向安装尺寸受限制的支承结构。

根据使用场合不同，可选用无内圈的轴承或滚针和保持架组件，此时与轴承相配的轴颈表面和外壳孔表面直接作为轴承的内、外滚动表面，为保证载荷能力和运转性能与有套圈轴承相同，轴或外壳孔滚道表面的硬度，加工精度和表面质量应与轴承套圈的滚道相仿。此种轴承仅能承受径向载荷。

滚针轴承型号查询对照

滚针轴承是带圆柱滚子的滚子轴承，滚子细长，截面较小，轴承负荷承受能力较高，因此，适用于径向安装尺寸受限制的支撑效果。滚针轴承装有细而长的滚子(滚子长度为直径的3~10倍，直径一般不大于5mm)，径向结构紧凑。

一个完整的轴承代号是由基本代号加上一个或多个补充代号组成。SKF的所有标准轴承都有特定的基本型号，通常有三个、四个或五个数字，或字母与数字的组成，第一个数字或第一个字母或字母组合表示轴承类型，后面两位数字确定ISO尺寸系列。

由于滚针轴承的型号相对复杂，这里只为大家简单介绍几种滚针轴承的具体分类及型号对照：

1、向心滚针和保持架组件（K型）

2、外圈带双锁圈的滚针轴承（NA型、NKI型、RNA型、NK型）

3、外圈带双挡边的单列滚针轴承（NA型、NKI型、RNA型、NK型） 4、外圈带双挡边的双列滚针轴承（NA型、、RNA型）
