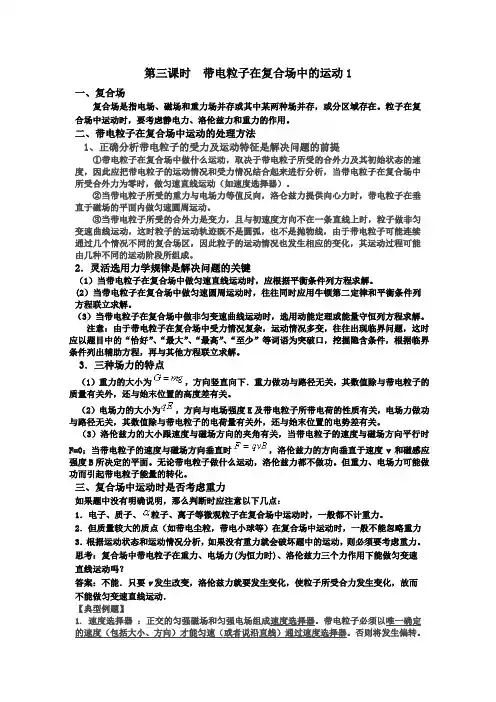

第三课时 带电粒子在复合场中的运动1
一、复合场
复合场是指电场、磁场和重力场并存或其中某两种场并存，或分区域存在。粒子在复合场中运动时，要考虑静电力、洛伦兹力和重力的作用。
二、带电粒子在复合场中运动的处理方法
1、正确分析带电粒子的受力及运动特征是解决问题的前提
①带电粒子在复合场中做什么运动，取决于带电粒子所受的合外力及其初始状态的速度，因此应把带电粒子的运动情况和受力情况结合起来进行分析，当带电粒子在复合场中所受合外力为零时，做匀速直线运动（如速度选择器）。
②当带电粒子所受的重力与电场力等值反向，洛仑兹力提供向心力时，带电粒子在垂直于磁场的平面内做匀速圆周运动。
③当带电粒子所受的合外力是变力，且与初速度方向不在一条直线上时，粒子做非匀变速曲线运动，这时粒子的运动轨迹既不是圆弧，也不是抛物线，由于带电粒子可能连续通过几个情况不同的复合场区，因此粒子的运动情况也发生相应的变化，其运动过程可能由几种不同的运动阶段所组成。
2．灵活选用力学规律是解决问题的关键
（1）当带电粒子在复合场中做匀速直线运动时，应根据平衡条件列方程求解。
(2）当带电粒子在复合场中做匀速圆周运动时，往往同时应用牛顿第二定律和平衡条件列方程联立求解。
（3）当带电粒子在复合场中做非匀变速曲线运动时，选用动能定理或能量守恒列方程求解。
注意：由于带电粒子在复合场中受力情况复杂，运动情况多变，往往出现临界问题，这时应以题目中的“恰好”、“最大”、“最高”、“至少”等词语为突破口，挖掘隐含条件，根据临界条件列出辅助方程，再与其他方程联立求解。
3．三种场力的特点
（1）重力的大小为，方向竖直向下．重力做功与路径无关，其数值除与带电粒子的质量有关外，还与始末位置的高度差有关。
（2）电场力的大小为，方向与电场强度E及带电粒子所带电荷的性质有关，电场力做功与路径无关，其数值除与带电粒子的电荷量有关外，还与始末位置的电势差有关。
1 P . . . . .
. . . . . 0vxyOQ060CBE带电粒子在复合场中的运动
1、如图所示，在y > 0的空间中存在匀强电场，场强沿y轴负方向；在y < 0的空间中，存在匀强磁场，磁场方向垂直xy平面（纸面）向外．一电量为q、质量为m的带正电的运动粒子，经过y轴上y = h处的点P1时速率为v0，方向沿x轴正方向，然后经过x轴上x = 2h处的P2点进入磁场，并经过y轴上y = – 2h处的P3点．不计粒子的重力，求
（1）电场强度的大小；
（2）粒子到达P2时速度的大小和方向；
（3）磁感应强度的大小．
2、如图所示的区域中，第二象限为垂直纸面向外的匀强磁场，磁感应强度为B，第一、第四象限是一个电场强度大小未知的匀强电场，其方向如图。一个质量为m，电荷量为+q的带电粒子从P孔以初速度v0沿垂直于磁场方向进入匀强磁场中，初速度方向与边界线的夹角θ=30°，粒子恰好从y轴上的C孔垂直于匀强电场射入匀强电场，经过x轴的Q点，已知OQ=OP，不计粒子的重力，求：
（1）粒子从P运动到C所用的时间t；
（2）电场强度E的大小；
（3）粒子到达Q点的动能Ek。
3、如图所示，半径分别为a、b的两同心虚线圆所围空间分别存在电场和磁场，中心O处固定一个半径很小（可忽略）的金属球，在小圆空间内存在沿半径向内的辐向电场，小圆周与金属球间电势差为U，两圆之间的空间存在垂直于纸面向里的匀强磁场，设有一个带负电的粒子从金属球表面沿＋x轴方向以很小的初速度逸出，粒子质量为m，电量为q，（不计粒子重力，忽略粒子初速度）求：
（1）粒子到达小圆周上时的速度为多大？
（2）粒子以（1）中的速度进入两圆间的磁场中，当磁感应强度超过某一临界值时，粒子将不能到达大圆周，求此最小值B。
（3）若磁感应强度取（2）中最小值，且b＝（2＋1）a，要粒子恰好第一次沿逸出方向的反方向回到原出发点，粒子需经过多少次回旋？并求粒子在磁场中运动的时间。（设粒子与金属球正碰后电量不变且能以原速率原路返回）
冯老师补课资料――全能专题系列
2014/2/14 粒子在复合场中的运动2
1． 如图示，一带负电q、质量为m的液滴在水平方向匀强电场中，从A点沿AB方向以初速度v0开始运动，AB直线与水平方向成θ=45°，若液滴恰好能从A沿直线运动到B，已知重力加速度为g。求：
⑴匀强电场的场强E的大小及方向？
⑵液滴从A到B的时间？和AB线段的长度？
⑶若使匀强电场的场强大小不变，方向相反，再加上一个适当的匀强磁场，液滴仍以原初速度v0运动，也能从A沿直线运动到B，求所加匀强磁场的磁感应强度B的大小及方向？从A到B运动的时间？
2． 设在地面上方的真空室内，存在匀强电场和匀强磁场．已知电场强度和磁感应强度的方向是相同的，电场强度的大小E=4.0V/m，磁感应强度的大小B=0.15T．今有一个带负电的质点以v=20m/s的速度在此区域内沿垂直场强方向做匀速直线运动，求此带电质点的电量与质量之比q/m，以及磁场的所有可能方向(角度可用反三角函数表示)．
3． 如图甲所示，在xOy竖直平面直角坐标系中，有如图乙所示的随时间变化的电场，电场范围足够大、方向与y轴平行，取竖直向上为正方向；同时也存在如图丙所示的随时间变化的磁场，磁场分布在x1≥x≥0、y1≥y≥-y1的虚线框内，方向垂直坐标平面．并取向内为正方向。在t=0时刻恰有一质量m=4x10-5kg、电荷量q=1X10-4C的带正电小球以v0=4m/s的初速度从坐标原点沿x轴正向射入场区，并在0.15s时间内做匀速直线运动，g取10m/s2。求：
(1)磁感应强度B0的大小;
(2)0.3s末小球速度的大小及方向;
(3)为确保小球做完整的匀速圆周运动．xl和y1的最小值是多少? A B
vo 冯老师补课资料――全能专题系列
2014/2/14
4． 如图甲所示，水平直线MN下方有竖直向上的匀强电场，场强N/C10104E现将一重力不计、比荷q/m=106C/kg的正电荷从电场中的O点由静止释放，经过t0=1×10-5s后，通过MN上的P点进入其上方的匀强磁场。磁场垂直于纸面向外，以电荷第一次通过MN时开始计时，磁感应强度B按图乙所示规律周期性变化。求：

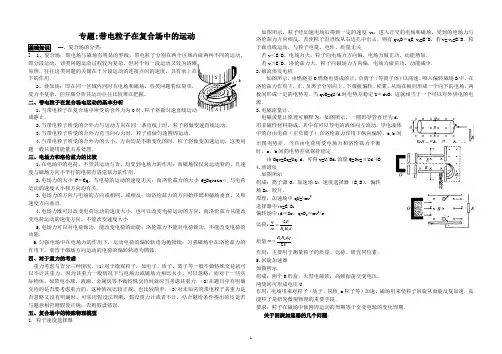

1 专题:带电粒子在复合场中的运动
基础知识 一、复合场的分类：
] 1、复合场：即电场与磁场有明显的界线，带电粒子分别在两个区域内做两种不同的运动，即分段运动，该类问题运动过程较为复杂，但对于每一段运动又较为清晰易辨，往往这类问题的关键在于分段运动的连接点时的速度，具有承上启下的作用．
2、叠加场：即在同一区域内同时有电场和磁场，些类问题看似简单，受力不复杂，但仔细分析其运动往往比较难以把握。
二、带电粒子在复合场电运动的基本分析
1.当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．
2.当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．
3.当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．
4.当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．
三、电场力和洛伦兹力的比较
1.在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛伦兹力的作用．
2.电场力的大小F＝Eq，与电荷的运动的速度无关；而洛伦兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．
3.电场力的方向与电场的方向或相同、或相反；而洛伦兹力的方向始终既和磁场垂直，又和速度方向垂直．
4.电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛伦兹力只能改变电荷运动的速度方向，不能改变速度大小
5.电场力可以对电荷做功，能改变电荷的动能；洛伦兹力不能对电荷做功，不能改变电荷的动能．
6.匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛伦兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．
四、对于重力的考虑
重力考虑与否分三种情况．（1)对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2)在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3)对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．
