钻夹头常见锥柄尺寸
1.莫氏锥度型
型式和尺寸见图1和表1
2.贾格锥度型
型式和尺寸见图2和表2
莫氏锥度型用莫氏圆锥代号表示，贾格锥度型用大写字母J和贾格圆锥号组合表示；
短锥加“s“
数控刀柄规格型号
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

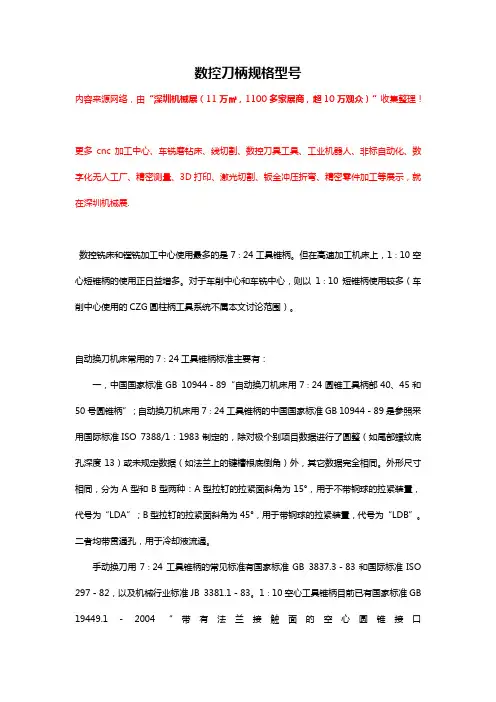

数控铣床和镗铣加工中心使用最多的是7∶24工具锥柄。但在高速加工机床上，1∶10空心短锥柄的使用正日益增多。对于车削中心和车铣中心，则以1∶10短锥柄使用较多（车削中心使用的CZG圆柱柄工具系统不属本文讨论范围）。
自动换刀机床常用的7∶24工具锥柄标准主要有：
一，中国国家标准GB 10944－89“自动换刀机床用7∶24圆锥工具柄部40、45和50号圆锥柄”；自动换刀机床用7∶24工具锥柄的中国国家标准GB 10944－89是参照采用国际标准ISO 7388/1：1983制定的，除对极个别项目数据进行了圆整（如尾部螺纹底孔深度13）或未规定数据（如法兰上的键槽根底倒角）外，其它数据完全相同。外形尺寸相同，分为A型和B型两种：A型拉钉的拉紧面斜角为15°，用于不带钢球的拉紧装置，代号为“LDA”；B型拉钉的拉紧面斜角为45°，用于带钢球的拉紧装置，代号为“LDB”。二者均带贯通孔，用于冷却液流通。
手动换刀用7∶24工具锥柄的常见标准有国家标准GB 3837.3－83和国际标准ISO
297－82，以及机械行业标准JB 3381.1－83。1∶10空心工具锥柄目前已有国家标准GB
19449.1－2004“带有法兰接触面的空心圆锥接口
二，国际标准ISO 7388/1：1983（40、45和50号工具锥柄）和ISO 7388/3：1986（30号工具锥柄）；
国际标准ISO 7388/1：1983又是参照德国标准DIN 69871－1的A型工具锥柄制定的，所以这三个标准的外形尺寸相同。在国内，其工具锥柄的代号为“JT”。其特征是：法兰厚度较小；有一装刀用的定位缺口；两个端键槽为不对称分布。
常用钻头、钻杆接头、钻铤螺纹尺寸表
序
号
钻头、钻杆、
钻铤规格
螺 纹
代 号
螺 纹
牙 型
螺
距
(mm) 锥
度 倾
斜
角 外螺纹
锥体大
端大径
(mm) 外螺纹
锥 体
长 度
(mm) 内螺纹有
效螺纹最
小长度
（mm） 内螺纹
锥 体
长 度
(mm) 内螺纹
镗孔大
端直径
(mm) 内螺纹锥
体在端面
小 径
(mm)
1 φ89钻铤 2 3/8IF/NC26
V0.065 6.35 1:6 4°45′48″ 73.050 76.2 79.4 92.1 74.6 67.78
2 φ73钻杆/
φ105钻铤 2 7/8IF-NC31
-211/210
6.35
1:6
4°45′48″
86.131
88.9
92.1
104.8
87.7
80.86
3 φ89钻杆/
φ121钻铤/
φ127钻铤 3 1/2IF-NC38
-311/310
6.35
1:6
4°45′48″
102.006
101.6
104.8
117.5
103.6
96.74
4 φ146钻铤 4 1/2FH-421 V0.040 5.08 1:4 7°7′30″ 121.717 101.6 104.8 117.5 123.8 116.45
5 φ146钻铤
φ152钻铤/
φ159钻铤 4IF-NC46
4A11/4A10
V0.065
6.35
1:6
4°45′48″
122.784
114.3
117.5
130.2
124.6
117.51
6 φ127钻杆/
φ165钻铤/
φ178钻铤 4 1/2IF-NC50
411/410
6.35
1:6
4°45′48″
133.350
114.3
117.5
130.2
134.9
128.07
7 φ203钻铤 5 1/2IF 6.35 1:6 4°45′48″ 162.484 127 130.2 142.9 163.9 157.21
钻头型号规格表_钻头型号尺寸表【太全了】
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.

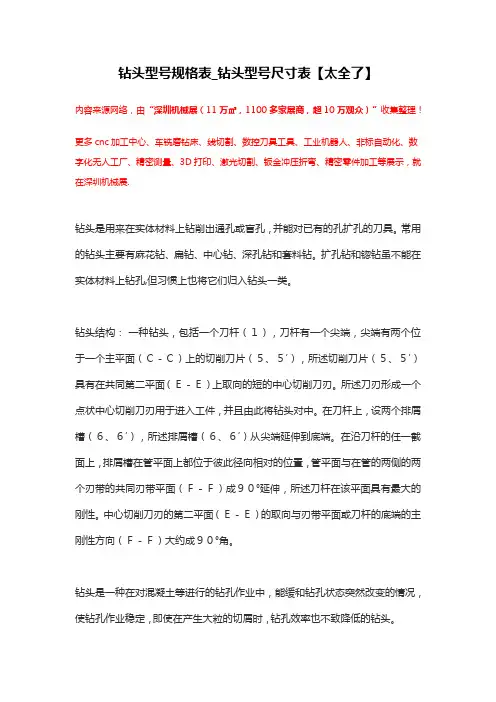

钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。
钻头结构：
一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。
钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。
钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；
所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。
一种钻头，具备配置于钻头前端的多个切刃部、及设于该切刃部基端一侧且于基端部上形成有柄部的轴状钻头主体；
钻头型号规格表_钻头型号尺寸表【太全了】
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
钻头是用来在实体材料上钻削出通孔或盲孔，并能对已有的孔扩孔的刀具。常用的钻头主要有麻花钻、扁钻、中心钻、深孔钻和套料钻。扩孔钻和锪钻虽不能在实体材料上钻孔,但习惯上也将它们归入钻头一类。
钻头结构：
一种钻头，包括一个刀杆（１），刀杆有一个尖端，尖端有两个位于一个主平面（Ｃ－Ｃ）上的切削刀片（５、５′），所述切削刀片（５、５′）具有在共同第二平面（Ｅ－Ｅ）上取向的短的中心切削刀刃。所述刀刃形成一个点状中心切削刀刃用于进入工件，并且由此将钻头对中。在刀杆上，设两个排屑槽（６、６′），所述排屑槽（６、６′）从尖端延伸到底端。在沿刀杆的任一截面上，排屑槽在管平面上都位于彼此径向相对的位置，管平面与在管的两侧的两个刃带的共同刃带平面（Ｆ－Ｆ）成９０°延伸，所述刀杆在该平面具有最大的刚性。中心切削刀刃的第二平面（Ｅ－Ｅ）的取向与刃带平面或刀杆的底端的主刚性方向（Ｆ－Ｆ）大约成９０°角。
钻头是一种在对混凝土等进行的钻孔作业中，能缓和钻孔状态突然改变的情况，使钻孔作业稳定，即使在产生大粒的切屑时，钻孔效率也不致降低的钻头。
钻头大致呈辐射状配置的切刃部，具有至少2个主切刃部、以及在圆周方向上配设于所述主切刃部与主切刃部之间的，至少两个副切刃部，所述主切刃部具备作为其切刃的主切刃，主切刃内端位于旋转中心，外端则位于切刃部的旋转轨迹的外缘；
所述副切刃部具有作为其切刃的副切刃，该副切刃内端位于向外径侧偏离旋转中心的部位，外端则位于向旋转中心侧偏离切刃部的旋转轨迹的外缘的位置上。
一种钻头，具备配置于钻头前端的多个切刃部、及设于该切刃部基端一侧且于基端部上形成有柄部的轴状钻头主体；
