临时用电线路负荷计算方法及导线选型

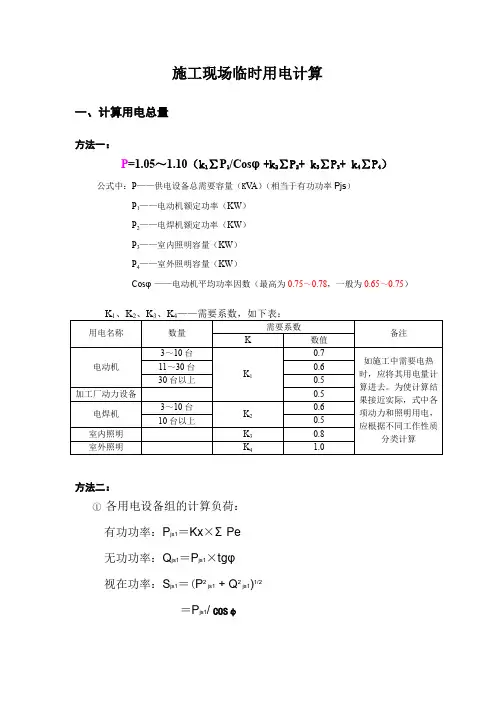

施工现场临时用电计算

一、计算用电总量

方法一：

P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）

公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）

P1——电动机额定功率（KW）

P2——电焊机额定功率（KW）

P3——室内照明容量（KW）

P4——室外照明容量（KW）

Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）

K1、K2、K3、K4——需要系数，如下表：

用电名称 数量 需要系数 备注 K 数值

电动机 3～10台

K1 0.7 如施工中需要电热时，应将其用电量计算进去。为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算 11～30台 0.6

30台以上 0.5

加工厂动力设备 0.5

电焊机 3～10台 K2 0.6

10台以上 0.5

室内照明 K3 0.8

室外照明 K4 1.0

方法二：

① 各用电设备组的计算负荷：

有功功率：Pjs1＝Kx×ΣPe

无功功率：Qjs1＝Pjs1×tgφ

视在功率：Sjs1＝(P2 js1 + Q2 js1)1/2

＝Pjs1/ COSφ ＝Kx×ΣPe / COSφ

公式中：Pjs1--用电设备组的有功计算负荷（kw）

Qjs1--用电设备组的无功计算负荷（kvar）

Sjs1--用电设备组的视在计算负荷（kVA）

Kx--用电设备组的需要系数

Pe--换算到Jc（铭牌暂载率）时的设备容量

② 总的负荷计算：

Pjs＝Kx×ΣPjs1

Qjs＝Pjs×tgφ

Sjs＝(P2 js + Q2 js)1/2

公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）

Qjs--各用电设备组的无功计算负荷的总和（kvar）

Sjs--各用电设备组的视在计算负荷的总和（KVA）

Kx--用电设备组的最大负荷不会同时出现的需要系数

临时用电施工组织设计

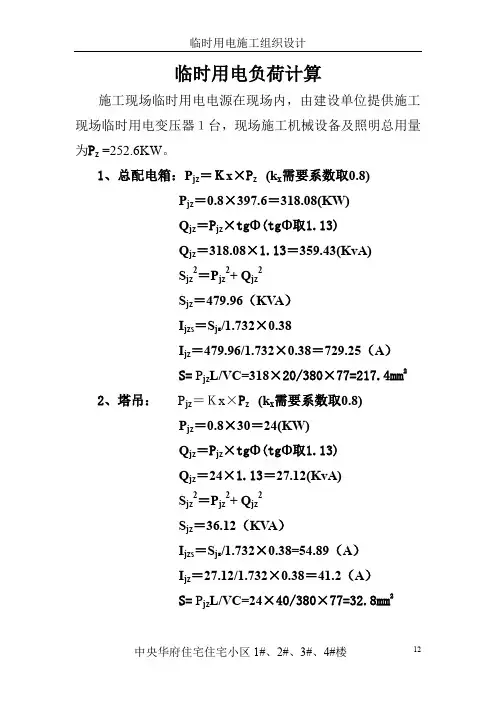

中央华府住宅住宅小区1#、2#、3#、4#楼 12 临时用电负荷计算

施工现场临时用电电源在现场内，由建设单位提供施工现场临时用电变压器１台，现场施工机械设备及照明总用量为Pz =252.6KW。

1、总配电箱：Pjz＝Ｋx×Pz (kx需要系数取0.8)

Pjz＝0.8×397.6＝318.08(KW)

Qjz＝Pjz×tgФ(tgФ取1.13)

Qjz＝318.08×1.13＝359.43(KvA)

Sjz2＝Pjz2+ Qjz2

Sjz＝479.96（KVA）

Ijzs＝Sjz/1.732×0.38

Ijz＝479.96/1.732×0.38＝729.25（A）

S= PjzL/VC=318×20/380×77=217.4mm2

2、塔吊： Pjz＝Ｋx×Pz (kx需要系数取0.8)

Pjz＝0.8×30＝24(KW)

Qjz＝Pjz×tgФ(tgФ取1.13)

Qjz＝24×1.13＝27.12(KvA)

Sjz2＝Pjz2+ Qjz2

Sjz＝36.12（KVA）

Ijzs＝Sjz/1.732×0.38=54.89（A）

Ijz＝27.12/1.732×0.38＝41.2（A）

S= PjzL/VC=24×40/380×77=32.8mm2

临时用电施工组织设计

中央华府住宅住宅小区1#、2#、3#、4#楼 13 3、分配电箱：Pjz＝Ｋx×Pz (kx需要系数取0.8)

Pjz＝0.8×42.2＝33.76(KW)

施工临时用电负荷计算

反复短时周期工作制是指设备在规定的时间内反复工作，如电动机、压缩机、空调等。这类设备的用电容量需要根据其运行周期和负载率进行计算，具体计算方法可参考相关标准和规范。

2、负荷系数的确定：

负荷系数是指根据用电设备的工作特点和使用环境，对设备额定容量进行修正的系数。常见的负荷系数包括同时使用系数、峰值系数、季节系数等。负荷系数的确定需要考虑用电设备的实际使用情况，以及可能出现的峰值负荷和季节性负荷变化等因素。

3、负荷计算公式：

根据用电设备的容量和负荷系数，可以得到施工现场的总负荷。常用的负荷计算公式包括：

总负荷 = ΣPe × 负荷系数

其中，ΣPe表示所有用电设备的容量之和，负荷系数根据实际情况进行修正。在计算过程中，还需要考虑用电设备的同时使用情况、峰值负荷和季节性负荷等因素，以确保负荷计算的准确性和合理性。

总之，临时用电负荷计算是建筑施工中非常重要的一项工作，对于保证供电系统的安全可靠性具有至关重要的作用。在进行负荷计算时，需要充分考虑用电设备的实际使用情况和环境因素，合理选择各级变电所中的变压器、主要电气设备以及配电导线等，以确保供电系统的正常运行和安全使用。

计算负荷的方法有很多种，其中我国常采用的是需要系数法。这种方法适用于用电设备组中设备容量相差不大的情况。需要系数法是指用电设备组在最大负荷时需要的有功功率与其设备容量的比值。需要系数的确定受到多种因素的影响，包括用电设备的工作性质、设备效率和线路损耗等。因此，需要系数是一个综合系数，难以准确计算。在实际应用中，通常采用表2-1来确定需要系数。

建筑施工用电设备种类繁多，可以根据工作性质将其分类，具体分类请参见表2-2.

表2-1列出了不同用电设备组的KX、cosΦ和XXXΦ。其中，I类电动机组小于10台，KX为0.85，cosΦ为0.82，tgΦ为0.70.10台及以上，KX为0.75，0.78，0.80，cosΦ为0.78，0.75，0.73，tgΦ为0.80，0.88，0.94，1.02，1.02，1.11，1.02，1.17.表中还列出了其他几类电动机组和电焊机组的KX、cosΦ和XXXΦ，以及室内和室外照明组综合的KX、cosΦ和tgΦ。需要注意的是，此表仅作为需要系数法计算过程中的参考，实际需要系数的确定应根据施工现场施工工序、施工工期的长短、紧迫程度等具体情况而定。此外，室外照明用于夜间时需要与用电设备组合使用。

施工现场临时用电负荷计算方案

一、背景介绍

施工现场临时用电负荷计算方案是为了保障施工现场正常运转及安全施工而制定的一套计算方案。通过合理计算施工现场临时用电负荷，可以确定所需的临时用电设备和电源容量，以便为施工单位提供准确的用电指导和安全保障。

二、计算原则

1.安全原则：根据施工现场的特点和实际需求，确保电力设备和电源的安全运行，避免过载和短路等电力事故的发生。

2.经济原则：根据施工现场的用电需求和电力供应条件，选择合适的电缆规格和电器设备，以减少成本和能源浪费。

三、计算内容

1.施工现场用电负荷计算：首先需要了解施工现场各个工序和设备的用电需求，包括设备的额定功率、使用时间等。然后根据实际需求进行负荷计算，得出所需的用电容量。

2.施工现场电缆规格计算：根据负荷计算结果确定所需的电缆截面积。电缆的截面积决定了其传输功率的能力，应根据具体负荷来选择合适的电缆规格。

3.施工现场电源容量计算：根据用电负荷计算结果和施工现场电源条件，确定所需电源的容量。电源容量应保证满足施工现场的用电需求，并留有一定的余量以应对突发情况。

四、计算步骤 1.了解施工现场用电需求：对施工现场进行全面的测量和调查，了解各个工序和设备的用电需求。

2.计算各个设备的功率：根据设备的型号和参数，计算出各个设备的额定功率。

3.计算各个设备的使用时间：根据实际情况，对各个设备的使用时间进行估算，得出每个设备的使用小时数。

4.计算用电负荷：根据设备的功率和使用时间，计算出每个设备的用电负荷。将各个设备的用电负荷相加，得出总的用电负荷。

5.计算电缆规格：根据用电负荷的大小和电缆的传输能力，选择合适的电缆规格。

6.计算电源容量：根据用电负荷和电源的供电能力，确定所需的电源容量。

五、计算结果应用

根据计算结果，施工单位可以选择合适的临时用电设备和电源容量，以满足施工现场的用电需求并确保施工安全。同时，施工单位可以根据计算结果，制定用电方案和安全措施，以确保施工现场临时用电的正常运行。
