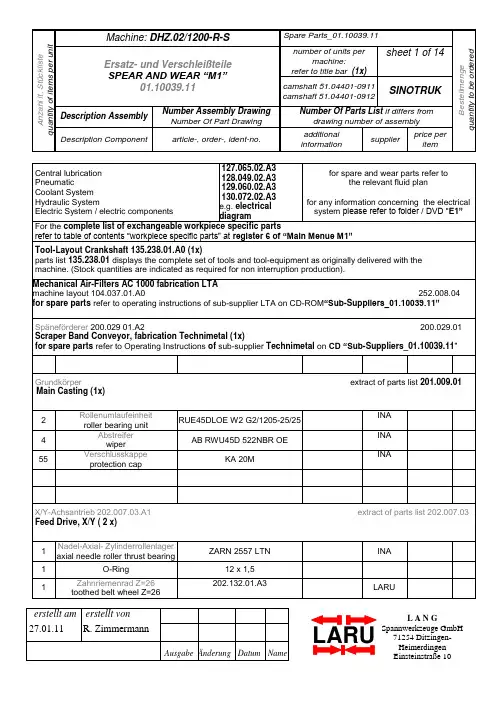

LARU
Anzahl lt. Stückliste
quantity of items per unit Machine: DHZ.02/1200-R-S Spare Parts_01.10039.11
Bestellmenge
quantity to be ordered
Ersatz- und Verschleißteile
SPEAR AND WEAR “M1”
01.10039.11 number of units per
machine:
refer to title bar (1x) sheet 1 of 14
camshaft 51.04401-0911
camshaft 51.04401-0912 SINOTRUK
Description Assembly Number Assembly Drawing
Number Of Part Drawing Number Of Parts List if differs from
drawing number of assembly
Description Component article-, order-, ident-no. additional
information supplier price per
item
erstellt am erstellt von
27.01.11 R. Zimmermann
Ausgabe
Änderung
Datum
Name
L A N G
Spannwerkzeuge GmbH
71254 Ditzingen-Heimerdingen
Einsteinstraße 10 Central lubrication
Pneumatic
Coolant System
Hydraulic System
Electric System / electric components 127.065.02.A3
BAUMULLER
BAUMULLER电机、BAUMULLER伺服电机、BAUMULLER变频器、BAUMULLER转换器、BAUMULLER模块、BAUMULLER伺服驱动器、BAUMULLER控制器包米勒-智能化传动系统专家作为机械设备及系统集成商的合作伙伴，包米勒集团不仅提供传动装置以及完整的控制系统，同时始终致力于为整套机器设备开发全套自动化系统方案为，并且通过产品和服务予以优化。包米勒集团研发和制造：电机，驱动器，控制系统，工业环境中的网络通信系统，电控柜,控制架,总线,控制台，金属组件，驱动系统。包米勒应用以上组件来完成整套驱动和自动化系统的规划和安装生产.这些自动化系统被广泛应用于机械工程行业的各个阶段.电机系列包括：直流电机，交流电机，盘式电机，直线电机，客户定制电机。包米勒工程系统技术公司(Baumueller
Anlagen-Systemtechnik GmbH & CO. KG)是包米勒集团的系统开发中心, 负责开发自动化系统的软硬件方案和整套应用. 它根据项目开发计划、械工程公司一起列出整个自动化系统的具体方案, 然后在包米勒集团的其他分部生产电控柜, 在客户所在地安装和运行自动化系统。包米勒在全球范围设有40多个分公司, 除了位于德国的14个分支机构以外, 在欧洲,在英国,法国,西班牙,意大利,荷兰,奥地利,瑞典,芬兰,丹麦,波兰,捷克和斯洛文尼亚,土耳奇,瑞士都设有分支机构. 在亚洲的巴基斯坦,印度,中国,韩国也可以找到包米勒的身影. 在南美的巴西, 委内瑞拉和北美的芝加哥，亚特兰大等城市都设有分支机构。随着业务的拓展，2006年包米勒在中国上海成立独立的中国区公司，大力开拓中国市场。
上海智川工贸有限公司优势供应德国BAUMULLER电机、BAUMULLER伺服电机、BAUMULLER变频器、BAUMULLER转换器、BAUMULLER模块、BAUMULLER伺服驱动器、BAUMULLER控制器。
Baumueller控制器操作说明书
一． 接线前的准备
Baumueller bmaXX4400系列驱动器由控制部分和功率部分组成。控制部分位于驱动器
左上角，由基本单元和各个可选功能插槽组成。各插槽的位置分布如下图显示。
其中F为基本单元，A槽插电机编码器反馈卡ENC-02；B
槽插测量轮编码器反馈卡ENC-03；C槽空置；D槽插带高速计
数口的开关量卡FIO-01；E槽插普通开关量卡（可选）；G槽插
PLC卡；H~M槽空置。（各槽的对应位置可以在驱动器左侧的黑
色小方块中找到，各空置的槽位需要用金属铁片盖住。）
二． 接线
bmaXX4400驱动器主回路接线图如下所示。
X102、X103用于安全继电器输出（如需要，订货时需说明）。X100为控制回路电源输
入+24V，X100-1和X100-2内部短接，X100-5和X100-6内部短接，X100-3和X100-4用于
共直流母线场合，普通应用不需要接。X36为驱动器风扇电源~220V（只在BM444X以上型
号的驱动器有）。PE、1U1、1V1、1W1为三相电输入~380V，L1为主回路电抗器（BM443X
以上型号都需要），L2为主回路滤波器。X101-5、X101-6接电机温度传感器（KTY84）。PE、
1U2、1V2、1W2为电机三相电源线（！注意！电机三相电源相序必须一一对应）。1C1、1D1
为直流母线。Ba+、Ba-接制动电阻（BM445X驱动器上没有Ba+端子，因1C1和Ba+内部
短接，所以制动电阻接到1C1、Ba-）。
控制部分接线如下图所示。
X100接线如上所述。X1为RS232通讯口，用于同PC连接，引脚定义如图，通讯线
定义为2、3、5、7、8一一对应。X3-3接24V GND，X3-4接Quick Stop、X3-5接Pulse Enable
信号开关（也可短接到+24V）。
电机编码器接线定义如下图所示。
ENC-02侧引脚定义：
2003年第二版 1/48
2003年第二版 2/48 第一章:操作面板
操作面板組成分為三部份,
第一部份是螢幕顯示畫面,由10.4”之LC或彩色TFT組成,
第二部份是按鈕,有ESC 及F1~F8 及次頁等選擇按鈕,有數字輸入按鈕,有亮點控制方向按鈕,及手動控制按鈕,功能選擇按鈕等.
第三部份是旋轉式控制開關如電源開關及馬達開關,電熱開關等.
第一節:亮點控制鈕
此上下左右四個箭頭按鈕可以控制顯示屏的亮點上下移動,移動亮點到我們希望輸入那行數值的位置後,才有可能輸入新的數值,此控制尚有兩個頁面下翻或上翻按鈕可以按選下頁畫面或上一頁畫面.
第二節:數字輸入按鈕
有數字0~9及小數點,正值,負值,上昇,下降等按紐,按下此數字後可在顯示屏上相對應看到我們輸入的值.
第三節:其它功能按鈕
ENTER 輸入按鈕,當按入數字後選按此ENTER則數值輸入電腦.我們可以看到亮點位置之值已被新數值代替,如此則完成數值輸入.
CLEAR 數字按入後若希望改變則按下此CLEAR鈕,會清除我們所按入的數字,便可以重新按入新數值.
向下雙箭頭:當按下ENTER後同樣數字值可以被輸入於下一個值中,按下此雙箭頭便是將上一次ENTER之同值輸入新亮點位置.
帶有叉叉之三角驚嘆號錯誤顯示標誌,若有錯誤警報,則每按下此紐一次,便清除最上面一個錯誤狀況,但是若尚位解除此錯誤,則此錯誤警報便會再出現於最下行的警報位置. 2003年第二版 3/48
