实验原理与方法

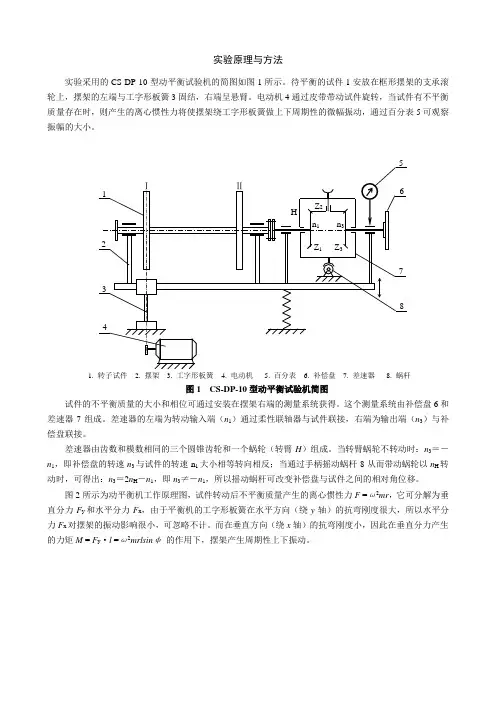

实验采用的CS-DP-10型动平衡试验机的简图如图1所示。待平衡的试件1安放在框形摆架的支承滚轮上，摆架的左端与工字形板簧3固结，右端呈悬臂。电动机4通过皮带带动试件旋转，当试件有不平衡质量存在时，则产生的离心惯性力将使摆架绕工字形板簧做上下周期性的微幅振动，通过百分表5可观察振幅的大小。
1. 转子试件 2. 摆架 3. 工字形板簧 4. 电动机 5. 百分表 6. 补偿盘 7. 差速器 8. 蜗杆
图1 CS-DP-10型动平衡试验机简图
试件的不平衡质量的大小和相位可通过安装在摆架右端的测量系统获得。这个测量系统由补偿盘6和差速器7组成。差速器的左端为转动输入端（n1）通过柔性联轴器与试件联接，右端为输出端（n3）与补偿盘联接。
差速器由齿数和模数相同的三个圆锥齿轮和一个蜗轮（转臂H）组成。当转臂蜗轮不转动时：n3＝－n1，即补偿盘的转速n3与试件的转速n1大小相等转向相反；当通过手柄摇动蜗杆8从而带动蜗轮以nH转动时，可得出：n3＝2nH－n1，即n3≠－n1，所以摇动蜗杆可改变补偿盘与试件之间的相对角位移。
图2所示为动平衡机工作原理图，试件转动后不平衡质量产生的离心惯性力F =ω2mr，它可分解为垂直分力Fy和水平分力Fx，由于平衡机的工字形板簧在水平方向（绕y轴）的抗弯刚度很大，所以水平分力Fx对摆架的振动影响很小，可忽略不计。而在垂直方向（绕x轴）的抗弯刚度小，因此在垂直分力产生的力矩M = Fy·l =ω2mrlsinφ 的作用下，摆架产生周期性上下振动。 1
2
3
4 7 6 5
Z1 n1 n3
8 Z3 Z2 H Ⅰ Ⅱ 1 图2 动平衡机工作原理图
由动平衡原理可知，任一转子上诸多不平衡质量，都可以用分别处于两个任选平面Ⅰ、Ⅱ内，回转半径分别为rⅠ、rⅡ，相位角分别为θⅠ、θⅡ，的两个不平衡质量来等效。只要这两个不平衡质量得到平衡，则该转子即达到动平衡。找出这两个不平衡质量并相应的加上平衡质量（或减去不平衡质量）就是本试验要解决的问题。
转子动平衡原理
转子动平衡是指在转子旋转时，通过调整质量分布，使得转子在高速旋转时减小振动，提高设备运行的平稳性和安全性。转子动平衡原理是基于质量守恒和动量守恒定律的基础上，通过改变转子质量的分布，使得转子的质心和转动轴线重合，从而达到动平衡的目的。下面将详细介绍转子动平衡的原理及其应用。
首先，转子动平衡的原理是基于质量守恒定律的。在转子旋转时，由于不平衡质量的存在，会产生离心力和惯性力，导致转子产生振动。为了减小振动，需要调整转子的质量分布，使得质心和转动轴线重合。这样，在高速旋转时，就能减小振动，提高设备的运行平稳性。
其次，转子动平衡的原理还基于动量守恒定律。在转子旋转时，由于不平衡质量的存在，会产生转子的角动量。为了减小振动，需要通过调整转子的质量分布，使得角动量为零。这样，转子在旋转时就不会产生过大的振动，提高了设备的安全性和稳定性。
转子动平衡原理的应用非常广泛，特别是在高速旋转设备中更是必不可少。例如飞机发动机、汽车发动机、离心泵等设备都需要进行转子动平衡，以确保设备的安全运行。在工业生产中，转子动平衡也是非常重要的一环，可以减小设备的振动，延长设备的使用寿命，提高生产效率。
总之，转子动平衡原理是基于质量守恒和动量守恒定律的基础上，通过调整转子的质量分布，使得转子在高速旋转时减小振动，提高设备的平稳性和安全性。它的应用范围非常广泛，对于保障设备的安全运行和提高生产效率都起着至关重要的作用。
动平衡之平衡方法
在进行平衡之前，要确保不平衡问题确实存在。有许多可以产生类似于不平衡症状的故障，仅纠正症状而不解决根本原因会导致以后发生更多问题。转子弯曲容易误解为不平衡，如果对弯曲转子进行平衡，而弯曲又自己恢复了，则平衡过程不但无法平衡机器，反而会造成机器不平衡。
进行平衡时，了解机器的转子动态特性和物理特性非常有用。在运行速度下，转子的振型如何？由于机器可以通过联轴器相互影响，因此记住系统的振动模态（包括机组轴系的所有刚性耦合零件）非常重要。此外，在模态的节点上或节点附近放置平衡配重对该模态的影响很小。另外，应该了解平衡平面或平衡配重平面（专用于增加平衡配重的位置）的位置和数量、机器的平衡历史记录及当前安装了哪些平衡配重；应了解机器如何响应平衡位置的放置。
基本平衡方法有两种。出厂前的平衡通道在组装好的转子安装到机器之前，由OEM（原始设备制造商）或平衡公司使用特殊的试验台进行。调整平衡将在转子安装到机器上之后现场进行，此时，组装好的转子系统的平衡影响包括支撑和轴承刚度、联轴器及机组的其余零件。不平衡的后续微小变化也将在现场通过调整平衡进行纠正。
平衡过程通常涉及将一个或多个调整配重（相对较小的平衡配重）以合适的半径安装到转子上。通过选择这些平衡配重的质量和角位置来将转子的质心移到几何中心上。最常见的做法是将质量增加到转子上与重点相反的一侧。以使重点实现完全平衡。也可以通过从转子上与重点相同的一侧除去该与该重点等量的质量进行平衡。
转子动平衡实验实验报告
转子动平衡实验实验报告
一、引言
转子动平衡是机械工程中非常重要的一项技术，它对于提高机械设备的运行效率、延长设备寿命以及减少噪音和振动都具有重要意义。本实验旨在通过转子动平衡实验，探究转子不平衡对机械设备的影响以及如何进行动平衡调整。
二、实验目的
1. 了解转子动平衡的原理和方法。
2. 学习使用动平衡仪器进行转子动平衡实验。
3. 掌握动平衡调整的技巧和方法。
三、实验装置和方法
1. 实验装置：转子动平衡试验台、电动机、动平衡仪器等。
2. 实验步骤：
a. 将待测试的转子安装在转子动平衡试验台上。
b. 连接动平衡仪器，并进行校准。
c. 启动电动机，观察转子的振动情况，并记录数据。
d. 根据动平衡仪器的指示，进行动平衡调整。
e. 重复步骤c和d，直到转子的振动降至合理范围。
四、实验结果与分析
在实验过程中，我们测试了不同转子在不同转速下的振动情况，并进行了动平衡调整。通过实验数据的记录和分析，我们得出以下结论：
1. 转子不平衡会导致机械设备的振动增加。在实验过程中，我们发现当转子存在不平衡时，其振动幅度明显大于平衡后的转子。这种振动不仅会影响设备的正常运行，还会加速设备的磨损和损坏。
2. 动平衡调整可以有效减少转子的振动。通过实验，我们发现使用动平衡仪器对转子进行调整后，转子的振动幅度明显减小，达到了较为理想的状态。这表明动平衡调整是一种有效的方法，可以降低机械设备的振动水平。
3. 动平衡调整需要耐心和技巧。在实验过程中，我们发现动平衡调整并不是一次性完成的，而是需要多次尝试和调整。调整时需要根据动平衡仪器的指示，逐步调整转子的平衡状态，直到达到较为理想的结果。这需要操作者具备一定的耐心和技巧。
五、实验总结
通过本次转子动平衡实验，我们深入了解了转子动平衡的原理和方法，学习并掌握了动平衡仪器的使用技巧。我们发现转子不平衡会对机械设备的振动和运行产生负面影响，而动平衡调整是一种有效的方法来降低振动水平。然而，动平衡调整并非一蹴而就，需要耐心和技巧。因此，在实际应用中，我们需要根据具体情况进行动平衡调整，以确保机械设备的正常运行和延长使用寿命。
