《转子动平衡——原理、方法和标准》.pdf

转子动平衡技术的原理及常用方法宝子，今天咱们来唠唠转子动平衡技术这个超有趣的东西哦。

一、原理。

你想啊，转子在转动的时候，如果它不平衡，那就像一个人走路一条腿长一条腿短似的，肯定会晃悠。

转子动平衡的原理呢，简单说就是要让转子在转动的时候，各个方向上的力都能相互抵消，达到一种和谐的状态。

从科学角度讲，转子不平衡会产生离心力，这个离心力会让整个系统振动、噪声增大，还可能让设备磨损得特别快呢。

而动平衡就是要找到转子上不平衡的质量分布点，然后通过在合适的位置添加或者去掉一些质量，让离心力相互平衡，就像给走路不稳的人穿上合适的鞋子或者调整脚步一样。

二、常用方法。

1. 现场平衡法。

这就像是在设备的“老家”给它治病。

在转子正常工作的地方，直接测量振动的情况，然后算出不平衡量和位置。

这种方法特别实用，不用把转子拆下来搬到专门的地方去平衡。

就好比医生到病人家里看病，直接根据病人在家的状态开药一样方便。

不过呢，现场的干扰因素可能比较多，就像家里可能比较杂乱影响医生判断一样。

2. 平衡机平衡法。

这是把转子拆下来，放到专门的平衡机上去检测和调整。

平衡机就像是一个超级精密的体检中心。

它能很准确地测量出转子的不平衡情况。

就像把人带到医院做全面检查一样，能得到很精确的数据。

然后根据这些数据，在转子上合适的地方加或者减重量。

这种方法精度高，但是需要把转子拆下来，有时候就像给人做手术，有点小麻烦呢。

总之呢，转子动平衡技术对很多设备的正常运行都超级重要哦。

不管是大的发电机转子，还是小的风扇转子，都离不开它。

这就像不管是大人还是小孩，都得保持身体平衡才能稳稳地走路呀。

转子动平衡一、动平衡的定义：不平衡的转子经过测量其不平衡量和不平衡相位，并加以校正消除其不平衡量，使转子在旋转时，不致产生不平衡离心力的平衡工艺叫做动平衡。

二、校正面的选择：平衡校正面必须选择垂直于转子轴线的平面转子外径：D转子长度：L①对于薄盘状转子（L/D≤5），因偶不平面很小，一般只选择一个校正面，称为单面平衡或称静平衡②对于长轴类转子（L/D＞5），必须选择两个或者两个以上校正面，称双面平衡或者多面平衡亦称动平衡③对于初始不平衡量很大，旋转时振动过大的转子，应先做单面静平衡，且校正面最好选择在重心所在的平面上，以防偶不平衡量增大；或者选择在重心两侧的两个校正面上校正，或根据要求，选择在靠近重心的平面上校正，然后再做动平衡。

三、校正方法：转子的不平衡是因其中心主惯性轴与旋转轴线不重合而产生的.平衡就是改变转子的质量分布,使其中心主惯性轴与旋转轴线重合而达到平衡的目的.当测量出转子不平衡的量值或相位后,校正的方法有:1、去重法—即在重的一方用钻孔,磨削,錾削,铣削和激光穿孔等方法去除一部分金属。

2、加重法--即在轻的一方用螺钉连接,铆接,焊接,喷镀金属等方法,加上一部分金属。

3、调整法—通过拧入或拧出螺钉以改变校正重量半径,或在槽内调整二个或二个以上配重块位置。

4、热补偿法—通过对转子局部加热来调整工件装配状态。

四、不同类型转子的动平衡注意事项：1.滚动轴承转子的平衡装有滚动轴承的转子,平衡时最好带着滚动轴承一起平衡,从而消除滚动轴承的内环偏心引起的不平衡,带轴承的转子一般在V型支承上进行2.无轴颈的转子的平衡无轴颈的转子必须在工艺轴上进行平衡.由于工艺轴本身的制造误差:径向和轴向跳动.工艺轴本身的不平衡以及转子配合时存在的径向间隙,使转子在平衡时会带来不可避免的误差五、转子不平衡量的计算方法：1、计算转子的允许不平衡度（率）Eper=(G*1000)/(n/10)式中：Eper——允许不平衡度单位μmG——不平衡精度等级一般取6.3n——工作转速单位r/min例如：某工件工作转速1400r/min平衡精度等级取6.3，则Eper=(GX1000)/(n/10)= (6.3X1000)/(1400/10)=45μm2、计算允许残余不平衡量m=(Eper*M)/(r*2)式中：m——允许残余不平衡度单位gM——工件旋转质量单位kgr——工件半径单位mm例如：工件质量20kg，半径60mm双面平衡，故计算每个平衡面的允许的剩余不平衡量为m=(Eper*M)/(r*2)=(45x20)/(60x2)=7.5g3、转子平衡品质——衡量转子平衡优劣程度的指标G=Eper*ω/1000式中：G——转子平衡品质mm/s 从G0.4-G4000分11级；Eper——转子允许的不平衡度g.mm/k 或mm/s或转子质量偏心距μmω——相应于转子最高工作转速的角速度ω=2πn/60≈n/104、最小可达剩余不平衡量(umar)——单位g.m，平衡机能使转子达到的剩余不平衡量的最小值，是衡量平衡机最高平衡能力的性能指标，当该指标用不平衡度表示时，称为最小可达或剩余不平衡度(单位g.mm/kg)5、不平衡量减少率(URR)——经过一次平衡校正所减少的不平衡量与初始不平衡量之比值，他是衡量平衡机效率的性能指标，以百分数表示：URR(%)=（U1-U2）/U1*100式中：U1为初始不平衡量；U2为一次平衡校正后的剩余不平衡量6、校验转子——为校验平衡机性能而设计的刚性转子，其质量、大小、尺寸均为有规定，分立式和卧式两种，立式转子质量为1.1、3.5、11、35、110kg，卧式转子质量为0.5、1.6、5、16、50、160、500kg7、不平衡国偶干扰比——单面平衡机抑制不平衡力偶影响的性能指标。

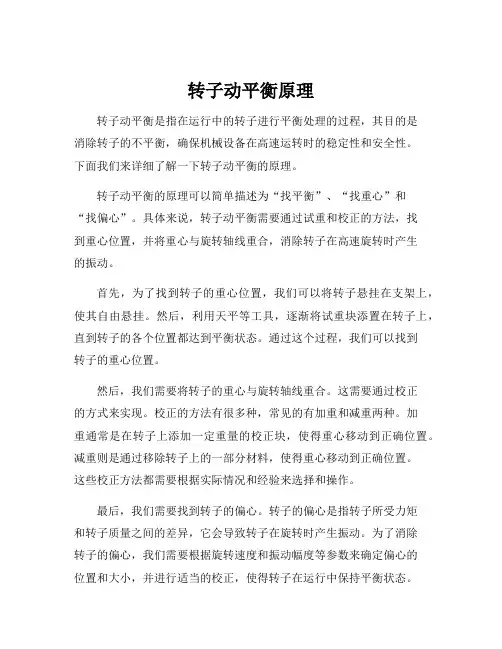

转子动平衡原理转子动平衡是指在运行中的转子进行平衡处理的过程，其目的是消除转子的不平衡，确保机械设备在高速运转时的稳定性和安全性。

下面我们来详细了解一下转子动平衡的原理。

转子动平衡的原理可以简单描述为“找平衡”、“找重心”和“找偏心”。

具体来说，转子动平衡需要通过试重和校正的方法，找到重心位置，并将重心与旋转轴线重合，消除转子在高速旋转时产生的振动。

首先，为了找到转子的重心位置，我们可以将转子悬挂在支架上，使其自由悬挂。

然后，利用天平等工具，逐渐将试重块添置在转子上，直到转子的各个位置都达到平衡状态。

通过这个过程，我们可以找到转子的重心位置。

然后，我们需要将转子的重心与旋转轴线重合。

这需要通过校正的方式来实现。

校正的方法有很多种，常见的有加重和减重两种。

加重通常是在转子上添加一定重量的校正块，使得重心移动到正确位置。

减重则是通过移除转子上的一部分材料，使得重心移动到正确位置。

这些校正方法都需要根据实际情况和经验来选择和操作。

最后，我们需要找到转子的偏心。

转子的偏心是指转子所受力矩和转子质量之间的差异，它会导致转子在旋转时产生振动。

为了消除转子的偏心，我们需要根据旋转速度和振动幅度等参数来确定偏心的位置和大小，并进行适当的校正，使得转子在运行中保持平衡状态。

转子动平衡的原理可以概括为三个步骤：找平衡、找重心和找偏心。

通过这些步骤，我们可以确保转子在高速旋转时的稳定性和安全性。

对于机械设备的操作和维护人员来说，掌握转子动平衡的原理是非常重要的，它能够帮助他们更好地进行设备的维修和调整，确保设备的正常运行和延长设备的使用寿命。

总之，转子动平衡原理是一项重要的技术，它可以用于消除转子的不平衡，确保机械设备的稳定性和安全性。

通过找平衡、找重心和找偏心这三个步骤，我们可以有效地进行转子动平衡处理，提高设备的运行效率和使用寿命。

对于机械设备操作和维护人员来说，掌握转子动平衡的原理是非常有指导意义的，它能够帮助他们更好地进行设备维修和调整，保证设备的正常运行。

实验原理与方法实验采用的CS-DP-10型动平衡试验机的简图如图1所示。

待平衡的试件1安放在框形摆架的支承滚轮上，摆架的左端与工字形板簧3固结，右端呈悬臂。

电动机4通过皮带带动试件旋转，当试件有不平衡质量存在时，则产生的离心惯性力将使摆架绕工字形板簧做上下周期性的微幅振动，通过百分表5可观察振幅的大小。

1. 转子试件2. 摆架3. 工字形板簧4. 电动机5. 百分表6. 补偿盘7. 差速器8. 蜗杆图1 CS-DP-10型动平衡试验机简图试件的不平衡质量的大小和相位可通过安装在摆架右端的测量系统获得。

这个测量系统由补偿盘6和差速器7组成。

差速器的左端为转动输入端（n1）通过柔性联轴器与试件联接，右端为输出端（n3）与补偿盘联接。

差速器由齿数和模数相同的三个圆锥齿轮和一个蜗轮（转臂H）组成。

当转臂蜗轮不转动时：n3＝－n1，即补偿盘的转速n3与试件的转速n1大小相等转向相反；当通过手柄摇动蜗杆8从而带动蜗轮以n H转动时，可得出：n3＝2n H－n1，即n3≠－n1，所以摇动蜗杆可改变补偿盘与试件之间的相对角位移。

图2所示为动平衡机工作原理图，试件转动后不平衡质量产生的离心惯性力F =ω2mr，它可分解为垂直分力F y和水平分力F x，由于平衡机的工字形板簧在水平方向（绕y轴）的抗弯刚度很大，所以水平分力F x对摆架的振动影响很小，可忽略不计。

而在垂直方向（绕x轴）的抗弯刚度小，因此在垂直分力产生的力矩M = F y·l =ω2mrlsinφ的作用下，摆架产生周期性上下振动。

1图2 动平衡机工作原理图由动平衡原理可知，任一转子上诸多不平衡质量，都可以用分别处于两个任选平面Ⅰ、Ⅱ内，回转半径分别为r Ⅰ、r Ⅱ，相位角分别为θⅠ、θⅡ，的两个不平衡质量来等效。

只要这两个不平衡质量得到平衡，则该转子即达到动平衡。

找出这两个不平衡质量并相应的加上平衡质量（或减去不平衡质量）就是本试验要解决的问题。

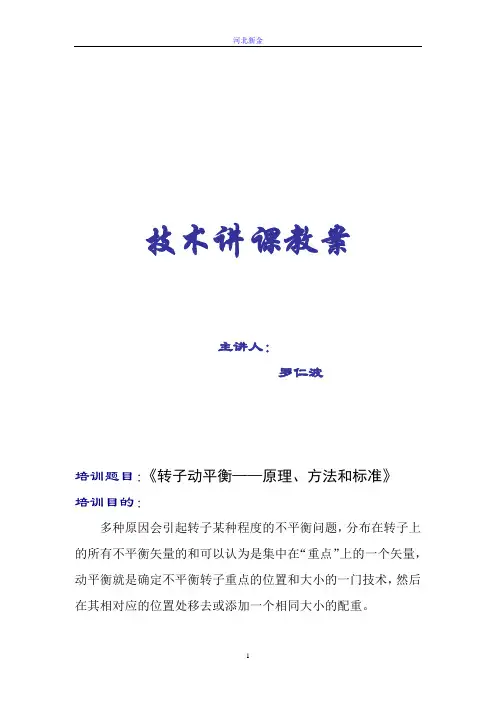

技术讲课教案主讲人：罗仁波培训题目：《转子动平衡——原理、方法和标准》培训目的：多种原因会引起转子某种程度的不平衡问题，分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量，动平衡就是确定不平衡转子重点的位置和大小的一门技术，然后在其相对应的位置处移去或添加一个相同大小的配重。

内容摘要：动平衡前要确认的条件：1.振动必须是因为动不平衡引起。

并且要确认动不平衡力占振动的主导。

2.转子可以启动和停止。

3.在转子上可以添加可去除重量。

培训教案：第一章不平衡问题种类为了以最少的启停次数，获得最佳的平衡效果，我们不仅要认识到动不平衡问题的类型（静不平衡、力偶不平衡、动不平衡，如下图），而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。

同时也要认识到转子是挠性的还是刚性的。

●●刚性转子与挠性转子✧对于刚性转子，任何类型的不平衡问题都可以通过任选的二个平面得以平衡。

✧对于挠性转子，当在一个转速下平衡好后，在另一个转速下又会出现不平衡问题。

当一个挠性转子首先在低于它的70%第一监界转速下，在它的两端平面内加配重平衡好后，这两个加好的配重将补偿掉分布在整个转子上的不平衡质量，如果把这个转子的转速提高到它的第一临界转速的70%以上，这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用，而产生变形，如图10所示。

由于转子的弯曲或变形，转子的重心会偏离转动中心线，而产生新的不平衡问题，此时在新的转速下又有必要在转子两端的平衡面内重新进行动平衡工作，而以后当转子转速降下来后转子又会进入到不平衡状态。

为了能在一定的转速范围内，确保转子都能处在平衡的工作状态下，唯一的解决办法是采用多平面平衡法。

✧挠性转子平衡种类1.如果转子只是在一个工作转速下运转，小量的变形不会产生过快的磨损或影响产品的质量，那么可以在任意二个平面内进行平衡，使轴承的振动降低到最小即可。

2.如果一个挠性转子，只是在一个工作转速下工作，但是将转子的变形量降低到最小是极其重要的，这时最好采用多平面动平衡修正。

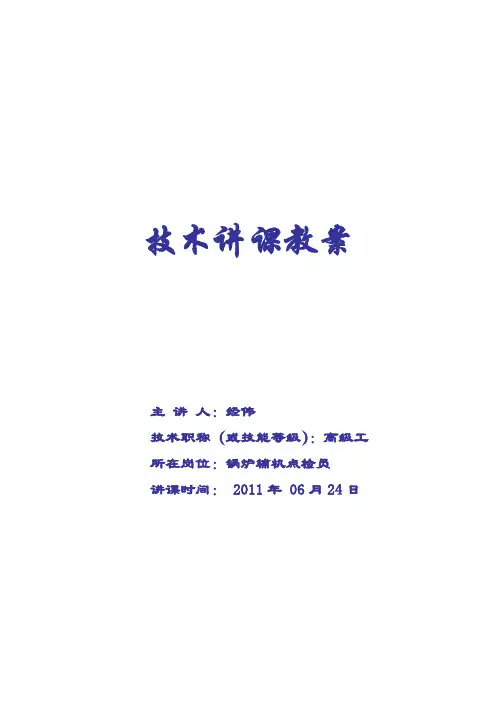

技术讲课教案主讲人：经伟技术职称（或技能等级）：高级工所在岗位：锅炉辅机点检员讲课时间： 2011年 06月24日培训题目：《转子动平衡——原理、方法和标准》培训目的：多种原因会引起转子某种程度的不平衡问题，分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量，动平衡就是确定不平衡转子重点的位置和大小的一门技术，然后在其相对应的位置处移去或添加一个相同大小的配重。

容摘要：动平衡前要确认的条件：1.振动必须是因为动不平衡引起。

并且要确认动不平衡力占振动的主导。

2.转子可以启动和停止。

3.在转子上可以添加可去除重量。

培训教案：第一章不平衡问题种类为了以最少的启停次数，获得最佳的平衡效果，我们不仅要认识到动不平衡问题的类型（静不平衡、力偶不平衡、动不平衡），而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。

同时也要认识到转子是挠性的还是刚性的。

●刚性转子与挠性转子✧对于刚性转子，任何类型的不平衡问题都可以通过任选的二个平面得以平衡。

✧对于挠性转子，当在一个转速下平衡好后，在另一个转速下又会出现不平衡问题。

当一个挠性转子首先在低于它的70%第一监界转速下，在它的两端平面加配重平衡好后，这两个加好的配重将补偿掉分布在整个转子上的不平衡质量，如果把这个转子的转速提高到它的第一临界转速的70%以上，这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用，而产生变形，如图10所示。

由于转子的弯曲或变形，转子的重心会偏离转动中心线，而产生新的不平衡问题，此时在新的转速下又有必要在转子两端的平衡面重新进行动平衡工作，而以后当转子转速降下来后转子又会进入到不平衡状态。

为了能在一定的转速围，确保转子都能处在平衡的工作状态下，唯一的解决办法是采用多平面平衡法。

✧挠性转子平衡种类1.如果转子只是在一个工作转速下运转，小量的变形不会产生过快的磨损或影响产品的质量，那么可以在任意二个平面进行平衡，使轴承的振动降低到最小即可。

转子动平衡原理方法和标准一、转子动平衡原理方法转子动平衡是指通过调整转子的质量分布，使转子在高速旋转时减小振动，提高转子的平衡性能。

转子动平衡原理方法主要包括静平衡法和动平衡法。

1. 静平衡法静平衡法是通过在转子上加质量来实现平衡，常用的方法有单面加质法和双面加质法。

单面加质法是在转子的一个平面上加质量，通过调整质量的位置和大小，使得转子在该平面上平衡；双面加质法是在转子的两个平面上分别加质量，通过调整两个质量的位置和大小，使得转子在两个平面上平衡。

2. 动平衡法动平衡法是通过在转子上进行试验，测量振动信号，然后根据振动信号的特征和数学模型，计算出需要调整的质量和位置，实现转子的平衡。

常用的方法有单面试重法、双面试重法和切除法。

单面试重法是在转子的一个平面上试重，通过试重的位置和大小，调整质量的分布，使得转子在该平面上平衡；双面试重法是在转子的两个平面上分别进行试重，通过试重的位置和大小，调整两个质量的分布，使得转子在两个平面上平衡；切除法是根据振动信号的特征，确定需要切除的质量位置，然后进行切除，实现转子的平衡。

二、转子动平衡标准转子动平衡的标准主要包括国际标准和国内标准。

国际标准主要有ISO1940《机械振动-旋转机械的平衡要求》和ISO2953《机械振动-旋转机械的平衡试验方法》。

ISO1940主要规定了旋转机械的平衡质量和平衡级别的要求，根据转子的质量和转速确定平衡质量的上限和平衡级别的要求；ISO2953主要规定了旋转机械的平衡试验的方法和要求，包括试重法和试切法的试验步骤和计算方法。

国内标准主要有GB/T 25709-2010《转子的平衡质量和平衡级别》和GB/T 3323-2005《旋转机械平衡试验方法》。

GB/T 25709-2010与ISO1940类似，主要规定了旋转机械的平衡质量和平衡级别的要求；GB/T 3323-2005与ISO2953类似，主要规定了旋转机械的平衡试验的方法和要求。

转子动平衡原理引言：转子是机械设备中常见的旋转部件，其平衡性对于设备的正常运行至关重要。

转子动平衡是指通过调整转子的质量分布，使其在旋转时不产生过大的振动。

本文将介绍转子动平衡的原理及其应用。

一、转子动平衡的原理1. 转子的不平衡转子在加工、装配、使用过程中，由于制造和安装的误差，会导致质量分布不均匀，产生不平衡。

这种不平衡会引起转子在旋转时产生振动，降低设备的工作效率，甚至损坏设备。

2. 转子动平衡的目标转子动平衡的目标是使转子的质量分布均匀，使得转子在旋转时不产生振动。

通过调整转子的质量分布，使得转子的重心与转轴的轴线重合，达到动平衡的状态。

3. 转子动平衡的原理转子动平衡的原理基于质量守恒和力矩平衡原理。

具体步骤如下：（1）确定转子的不平衡量通过测量转子在旋转时产生的振动，可以得到转子的不平衡量。

常用的测量方法有静态平衡和动态平衡。

（2）确定不平衡质量的位置根据转子的振动情况和测量数据，可以确定不平衡质量的位置。

一般来说，不平衡质量的位置与振动最大的位置相对应。

（3）调整转子的质量分布根据不平衡质量的位置，可以通过增加或减少质量来调整转子的质量分布。

常用的方法有在转子上加重或去重，或者在转子上粘贴平衡块等。

（4）检验转子的平衡性调整完转子的质量分布后，需要再次测量转子的振动情况，以验证转子是否达到了动平衡的状态。

如果振动仍然超过允许范围，则需要进一步调整。

二、转子动平衡的应用1. 旋转机械设备转子动平衡广泛应用于各种旋转机械设备，如发电机、风力发电机组、汽车发动机等。

通过进行转子动平衡，可以提高设备的工作效率，延长设备的使用寿命。

2. 航空航天领域在航空航天领域，转子动平衡更加重要。

转子的不平衡会导致飞机或火箭在高速飞行时产生振动，影响飞行的安全性和稳定性。

因此，对于飞机或火箭的发动机和旋翼等转子部件，需要进行精密的动平衡调整。

3. 制造业在制造业中，转子动平衡也是一个重要的工艺环节。

例如，汽车制造中的发动机转子、空调制造中的风扇转子等，都需要进行动平衡调整，以保证产品的品质和性能。

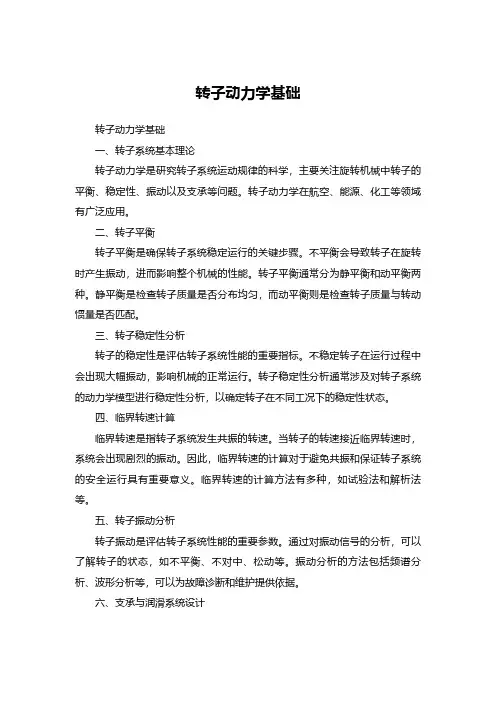

转子动力学基础转子动力学基础一、转子系统基本理论转子动力学是研究转子系统运动规律的科学，主要关注旋转机械中转子的平衡、稳定性、振动以及支承等问题。

转子动力学在航空、能源、化工等领域有广泛应用。

二、转子平衡转子平衡是确保转子系统稳定运行的关键步骤。

不平衡会导致转子在旋转时产生振动，进而影响整个机械的性能。

转子平衡通常分为静平衡和动平衡两种。

静平衡是检查转子质量是否分布均匀，而动平衡则是检查转子质量与转动惯量是否匹配。

三、转子稳定性分析转子的稳定性是评估转子系统性能的重要指标。

不稳定转子在运行过程中会出现大幅振动，影响机械的正常运行。

转子稳定性分析通常涉及对转子系统的动力学模型进行稳定性分析，以确定转子在不同工况下的稳定性状态。

四、临界转速计算临界转速是指转子系统发生共振的转速。

当转子的转速接近临界转速时，系统会出现剧烈的振动。

因此，临界转速的计算对于避免共振和保证转子系统的安全运行具有重要意义。

临界转速的计算方法有多种，如试验法和解析法等。

五、转子振动分析转子振动是评估转子系统性能的重要参数。

通过对振动信号的分析，可以了解转子的状态，如不平衡、不对中、松动等。

振动分析的方法包括频谱分析、波形分析等，可以为故障诊断和维护提供依据。

六、支承与润滑系统设计支承和润滑系统是保证转子系统正常运行的重要环节。

支承系统的主要功能是承受转子的重量和产生的离心力，而润滑系统的功能是减少摩擦和磨损，保证转子正常运行。

因此，合理设计支承和润滑系统对于提高转子系统的可靠性和寿命至关重要。

七、故障诊断与维护故障诊断与维护是保证转子系统长期稳定运行的关键措施。

通过监测和分析转子系统的运行状态，可以及时发现潜在的故障并采取相应的维护措施。

常用的故障诊断方法包括振动监测、声发射监测等。

此外，对转子系统的定期维护和保养也是保证其正常运行的重要措施。

八、转子动力学实验技术实验技术是验证和改进转子动力学理论的重要手段。

通过实验可以观测和分析转子系统的各种现象，如不平衡响应、振动模式等。

转子动平衡的原理
转子动平衡是指通过一定的手段，使机械系统内部的旋转部件转子达到平衡状态的过程。

在机械系统运行过程中，由于零部件加工精度、装配误差、磨损等原因，导致转子存在不平衡现象，这会引起不稳定振动、噪音增大，甚至严重时会影响系统的正常运行。

为了消除转子的不平衡，常用的方法是动平衡。

动平衡的原理基于质量平衡原理，即通过在产生不平衡的位置上增加适当质量，以使转子整体得到平衡。

首先，对转子进行初始平衡。

通过附加质量的方法，将转子的几何中心与运动中心重合。

这可以通过在转子两端或中间加上少量质量，使转子在不转动时达到平衡状态。

其次，进行动平衡调整。

在转子转动时，通过动态测量和分析转子的振动情况，确定不平衡存在的位置和大小。

然后，按照转子的几何结构和质量分布规律，在不平衡位置上精确加上适当的补偿质量。

这样，当转子继续转动时，由于补偿质量的存在，使得转子的不平衡得到补偿，达到平衡状态。

在实际操作中，动平衡通常采用静电平衡法、重力平衡法或传感器测量法。

静电平衡法是通过在转子的高速旋转中测量引起由于离心力而引起的偏移，利用高压静电力的原理对转子进行平衡。

重力平衡法则是通过在转子旋转时测量转子自重倾斜的角度进行平衡调整。

传感器测量法则利用加速度传感器或振动传感器等测量装置，测量转子振动情况进行分析和调整。

综上所述，转子动平衡的原理是通过质量平衡的方法，在转子的不平衡位置上增加适当的补偿质量，达到消除不平衡、使转子达到平衡状态的目的。

技术讲课教案*******技术职称（或技能等级）：高级工所在岗位：锅炉辅机点检员讲课时间：2011年06月24日培训题目：《转子动平衡——原理、方法和标准》培训目的：多种原因会引起转子某种程度的不平衡问题，分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量，动平衡就是确定不平衡转子重点的位置和大小的一门技术，然后在其相对应的位置处移去或添加一个相同大小的配重。

内容摘要：动平衡前要确认的条件：1.振动必须是因为动不平衡引起。

并且要确认动不平衡力占振动的主导。

2.转子可以启动和停止。

3.在转子上可以添加可去除重量。

培训教案：第一章不平衡问题种类为了以最少的启停次数，获得最佳的平衡效果，我们不仅要认识到动不平衡问题的类型（静不平衡、力偶不平衡、动不平衡），而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。

同时也要认识到转子是挠性的还是刚性的。

●刚性转子与挠性转子✧对于刚性转子，任何类型的不平衡问题都可以通过任选的二个平面得以平衡。

✧对于挠性转子，当在一个转速下平衡好后，在另一个转速下又会出现不平衡问题。

当一个挠性转子首先在低于它的70%第一监界转速下，在它的两端平面内加配重平衡好后，这两个加好的配重将补偿掉分布在整个转子上的不平衡质量，如果把这个转子的转速提高到它的第一临界转速的70%以上，这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用，而产生变形，如图10所示。

由于转子的弯曲或变形，转子的重心会偏离转动中心线，而产生新的不平衡问题，此时在新的转速下又有必要在转子两端的平衡面内重新进行动平衡工作，而以后当转子转速降下来后转子又会进入到不平衡状态。

为了能在一定的转速范围内，确保转子都能处在平衡的工作状态下，唯一的解决办法是采用多平面平衡法。

✧挠性转子平衡种类1.如果转子只是在一个工作转速下运转，小量的变形不会产生过快的磨损或影响产品的质量，那么可以在任意二个平面内进行平衡，使轴承的振动降低到最小即可。

转子的动平衡原理
1、转子的动平衡原理
转子的动平衡原理是指在某一个空间内，一个物体受到力的共同作用时，使它的运动状态保持平衡。

在一个物体在某一个平面内自身转动时，当它受到的外力与其自身的重力的矢量和所产生的矩形力矩及其惯性矩的总和恰好相等时，物体的运动状态才能够得到稳定。

也就是说，物体的质量和外力的组合平衡在某个位置，使物体的运动状态保持稳定。

只要物体受到的外力矢量和方向与物体的质量和重力矢量有关，就可以使物体保持平衡。

另外，物体运动的惯性矩也是物体运动状态的稳定性的关键因素，尤其在物体受力的情况下。

如果一个物体的惯性矩太大，则它的状态将容易变为不平衡；而如果惯性矩足够小，则物体的运动状态可能就会得到稳定。

可见，物体的惯性矩加上外力矢量所产生的矩形力矩是物体保持稳定的关键因素。

物体的动平衡原理可以用于设计各种转子，它们能够保持稳定的运动状态，从而发挥其最佳性能。

此外，由于转子的惯性矩随着其转速的增加而增加，因此在设计转子时，应该把它的质量和转速等相结合，以确保转子能够保持稳定的运动状态。

- 1 -。

技术讲课教案主讲人：范经伟技术职称（或技能等级）：高级工所在岗位：锅炉辅机点检员讲课时间： 2011年 06月24日培训题目：《转子动平衡——原理、方法和标准》培训目的：多种原因会引起转子某种程度的不平衡问题，分布在转子上的所有不平衡矢量的和可以认为是集中在“重点”上的一个矢量，动平衡就是确定不平衡转子重点的位置和大小的一门技术，然后在其相对应的位置处移去或添加一个相同大小的配重。

内容摘要：动平衡前要确认的条件：1.振动必须是因为动不平衡引起。

并且要确认动不平衡力占振动的主导。

2.转子可以启动和停止。

3.在转子上可以添加可去除重量。

培训教案：第一章不平衡问题种类为了以最少的启停次数，获得最佳的平衡效果，我们不仅要认识到动不平衡问题的类型（静不平衡、力偶不平衡、动不平衡），而且还要知道转子的宽径比及转速决定了采用单平面、双平面还是多平面进行动平衡操作。

同时也要认识到转子是挠性的还是刚性的。

●刚性转子与挠性转子✧对于刚性转子，任何类型的不平衡问题都可以通过任选的二个平面得以平衡。

✧对于挠性转子，当在一个转速下平衡好后，在另一个转速下又会出现不平衡问题。

当一个挠性转子首先在低于它的70%第一监界转速下，在它的两端平面内加配重平衡好后，这两个加好的配重将补偿掉分布在整个转子上的不平衡质量，如果把这个转子的转速提高到它的第一临界转速的70%以上，这个转子由于位于转子中心处的不平衡质量所产生的离心力的作用，而产生变形，如图10所示。

由于转子的弯曲或变形，转子的重心会偏离转动中心线，而产生新的不平衡问题，此时在新的转速下又有必要在转子两端的平衡面内重新进行动平衡工作，而以后当转子转速降下来后转子又会进入到不平衡状态。

为了能在一定的转速范围内，确保转子都能处在平衡的工作状态下，唯一的解决办法是采用多平面平衡法。

✧挠性转子平衡种类1.如果转子只是在一个工作转速下运转，小量的变形不会产生过快的磨损或影响产品的质量，那么可以在任意二个平面内进行平衡，使轴承的振动降低到最小即可。

转子动平衡及操作技术一. 转子动平衡..(一).有关基本概念1.转子机器中绕轴线旋转的零部件,称为机器的转子.2.平衡转子旋转与不旋转时对轴承只有静压力的转子.3.不平衡转子如果转子在旋转时对轴承除有静压力外,附加有动压力,则称之为不平衡的转子不平衡是一个旋转体的质量轴线(惯量轴线)与实际的旋转轴线不重合。

其单位为不平衡的质量与该质量中心至实际旋转轴线的距离的乘积，以gmm计量。

不平衡有3种表现形式。

不平衡转子的危害性:转子如果是不平衡的,附加动压力将通过轴承传达到机器上,引起整个机器的振动产生噪音,加速轴承的磨损,降低机器的寿命,甚至使机器控制失灵,发生严重事故.(二)转子不平衡的几种形式1.静不平衡静力不平衡(单平面) 表现在一个旋转体的质量轴线与旋转轴线不重合，但平行于旋转轴线，因此不平衡将发生在单平面上。

不平衡所产生的离心力作用于两端支承上是相等的、同向的。

主矢不为零,主矩为零:R0═Mrcω²≠0 rc≠0M0═0JYZ═JZX═0R0通过质心C，转轴Z与中心主惯性轴平行。

（图1）通过加重、去重、调整等方法形成一个平衡合力，使原来不平衡力与附加的平衡力的矢量和趋于零。

主矢和主矩均不为零,但相互垂直R0═Mrcω²≠0M0═0JYZ═JZX═0R0不通过质心C，转轴Z与中心主惯性轴相交于某一点。

（图2）3.偶不平衡偶力不平衡表现在一个旋转体的质量轴线与旋转轴线不重合，但相交于旋转体重心，不平衡所产生的离心力作用于两端支承是相等而180°反向的。

主矢为零,主矩不为零R0═0 rc═0M0≠0JXZ≠0 JYZ≠0（图3）通过加重、去重、调整等方法形成一个平衡合力，使原来不平衡力与附加的平衡力的矢量和趋于零。

动力不平衡(双平面) 表现在一个旋转体的质量轴线与旋转轴线不重合，而且既不平行也不相交，因此不平衡将发生在两个平面上，可以认为动力不平衡是静力不平衡和偶力不平衡的组合，不平衡所产生的离心力作用于两端支承，既不相等且向量角度也不相同。
