竣工图编制说明
编制单位：888888888888888888888888
88888888项目部
编制日期：二0一四年七月十五日
批准：8 审核：8 编制：8
目录
1 工程概况 (1)
2本单位工程施工内容及范围 (1)
3本工程竣工图内容、数量、修改情况 (1)
4 编制依据 (2)
4.1规范列表 (2)
5 竣工图编制原则 (2)
6 审核和签署要求 (3)
7 竣工图编制统一规定 (3)
8 竣工图编制情况 (3)
9 竣工图编制质量评价 (4)
10 附件：竣工图审核验收 (4)
1 工程概况
1.1工程概况
88888888888888888888的主要任务是发电，建成后并入青海电网。

场址区位于88888888888888东出口、109国道以北的荒漠沙地上，场址区场地开阔、地势平坦。

场址距市区约30km，距109国道约4km，交通便利，运输方便。

8888888888888888888888888888888888888888888888888888888，完成的主要工作为支架基础灌注桩浇筑、35kV箱变基础、子阵主接地网施工、道路工程施工及6kV厂用变施工。

2本单位工程施工内容及范围
（1）支架基础灌注桩浇筑22个子阵（2#，13#，14#，25#，26#，37#，38#，42#，43#,47#,48#,53#,58#,59#,63#,64#,66#,67#,68#,70#,71#,72#）,总计34828个桩。

（2）35Kv箱变基础22座（2#，13#，14#，25#，26#，37#，38#，42#，
43#,47#,48#,53#,58#,59#,63#,64#,66#,67#,68#,70#,71#,72#）。

（3）接地工程22个子阵（主接地及接地极）。

（4）道路工程22个子阵（支架基础灌注桩施工子阵所对应的道路工程）。

（5）6Kv场用变基础一座。

3本工程竣工图内容、数量、修改情况
（1）支架基础灌注桩：子方阵平面布置图,22张，晶硅电池组件（4行10列）支架基础布置及详图1张，晶硅电池组件（4行11列）支架基础布置及详图1张，无修改图纸。

（2）35Kv箱变基础：宁波天安箱变基础图（1250/1000KV A）1张，青岛特锐德箱变基础图（1250KV A）1张，箱变定位图4张，无修改图纸。

（3）6kV厂用变基础；56MWp汇集站站用箱变基础图（80KV A）1张，35KV汇集站6KV/80KV A站用箱变定位图1张，无修改图纸。

（4）道路工程：东区总平面图图1张，东区征地范围图1张，东区道路竖向示意图1张，无修改图纸。

（5）接地工程：光伏阵列区接地布置图4张，无修改图纸。

施工单位：8888888888888888888888888888
监理单位：888888888888888888888
4 编制依据
4.1规范列表
4.2变更文件与竣工图对应表
无变更文件。

5 竣工图编制原则
5.1竣工图的编制，要求编制单位使用新的或干净的施工图进行编制。

5.2竣工图应根据设计变更通知、工程变更通知单及其批准文件进行编制或修改，完整、准确、清晰、规范修改到位，真实反映项目竣工验收时的实际情况，。

5.3未作任何修改的施工图，只需在图纸上加盖并签署竣工图章。

5.4施工过程中，未出现工程变更，在原施工图上加盖并签署竣工图章，变为竣工图。

5.5一般性变更，编制单位在原施工图上加以修改或补充，并加以标注，注明修改依据的文号，作为竣工图，加盖并签署竣工图章。

5.6变更面积超过35%的，应重新绘制竣工图。

重绘图与原图编号一致，末尾加“竣”字，或在新图图标内注明“竣工阶段”，加盖并签署竣工图章。

（此项需按实际情况写
出）
5.7竣工图应编写“竣工图编制说明及案卷目录”，主要叙述本工程竣工图的编制原则，列出本工程竣工图案卷目录、本专业设计变更通知及工程变更单目录（见变更文件与竣工图对应表），“竣工图编制说明及案卷目录”并列与该工程竣工图之前。

5.8竣工图图纸目录与原施工图的图纸目录相对应。

竣工图的档号按照《888888888888888888888888科技档案分类大纲》的规定执行。

依据工程内容及施工图纸进行编制，因本单位工程竣工图涉及专业较少，最终按照子单位工程进行组卷划分，总计5卷，详见竣工图编制情况。

6 审核和签署要求
6.1施工单位编制竣工图，由编制人员（名字）自检、技术人员（名字）审核、总工程师（名字）批准。

6.2竣工图的审核，由监理部总监（名字）或副总监（名字）审核，签字认可。

6.3竣工图案卷编制完毕，由编制单位总工程师、技术负责人、编制人员签署案卷签字页。

6.4竣工图编制完成后，由施工单位自检、监理单位审核、建设单位验收，并填写《竣工图审核验收单》（见附件），与竣工图编制说明一起归档。

7 竣工图编制统一规定
严格按照《8888888888888888888888888888科技档案分类大纲》进行分类、编制。

7.1工程名称：8888888888888888888888888888888888888
7.2工程代号：子单位工程代号（8888888888888888888888888888888科技档案分类大纲中分类号二）
7.3案卷检索号：4023---871---分类号二---案卷号
8 竣工图编制情况
见下页。

9 竣工图编制质量评价
该竣工图严格按照《重大建设项目文件归档要求及档案整理规范》DA/T28第六条及《888888888888888888888888888888888档案编制实施细则》进行编制、归档，竣工图按照设计图纸及现场实际施工工艺等进行了编制，所编制的竣工图完整、准确、清晰、规范，能真实的反映本工程施工过程的实际情况，编制符合归档要求，合格。

10 附件：竣工图审核验收
见下页。

合集下载

未变更的竣工图编制说明模板

未变更的竣工图编制说明模板

未变更的竣工图编制说明模板
一、工程概况;
收费站改扩建工程包括新建项目和改建项目。

新建项目有:
1、收费大棚,建筑面积1142.68m2，采用钢网架结构。

2、宿舍楼,建筑面积“98T2是手层的砖派华
3、锅炉房，建筑面积614m2,彤层框架结构。

4、配电房，建筑面积77.68m2，一层框架结构。

5、门房，建筑面积26.27m2，一层砖混结构。

6、室外工程，包括混凝土路面和篮球场、停车场、给排水、采暖、电气、站区绿化。

改建二、项目:餐厅，建筑面积141m2。

本工程新建宿舍楼、锅炉房、配电房、门房项目按抗震设防7度设防，场地类别Ⅱ类，设计使用年限50年，耐火等级⒉级，砼强度等级:垫层为C15，其余为C25。

外墙为240厚承重空心砖，内墙为240厚承重空心砖，M5水泥砂浆。

新建收费大棚为螺栓球钢网架结构，耐火等级为3级。

2、开、竣工日期
开工日期: 2014年8月 15日交工日期: 2015年5月30日。

三、施工依据(设计图纸、施工规范、项目文件)
1，收费站改扩建房建工程设计文件、合同文件。

2，有关房建工程施工所用的技术规范。

3，依据西禹高速公路高陵收费站改护建工程大修专项工程管理处、项目组、驻地办及设计单位下发的相关文件。

四、设计变更情况、原因及依据根据设计变更文件与竣工图当好对照一览表分别列举。

竣工图总说明

竣工图总说明

竣工图总说明人工的精细操作能力，确保工程质量。

同时，采用多种排水设施，包括排水沟、雨水篦子、雨水桥等，以保证路面排水畅通，防止路面积水影响行车安全。

3）紫荆隧道工程紫荆隧道工程采用先进的掌子面钻爆法进行施工，严格遵循安全生产标准，确保施工过程中不发生安全事故。

同时，采用先进的通风系统和消防系统，保证隧道内空气质量和火灾安全。

在施工过程中，对隧道内部进行了精细的测量和监控，及时发现并处理隧道内部的地质灾害和施工质量问题，确保隧道的安全和施工质量。

四、工程质量控制本工程严格按照《公路工程质量管理规定》和《公路工程施工质量检验标准》进行质量控制。

在施工过程中，对各个分项工程进行了严格的检查和验收，确保工程质量符合规范要求。

同时，加强了施工过程中的质量监督和管理，及时发现和纠正施工中存在的质量问题，确保工程质量达到设计要求。

五、环境保护措施本工程严格按照《公路工程环境保护管理规定》进行环境保护措施。

在施工过程中，采取了多种措施，包括垃圾分类、扬尘控制、噪声控制等，以保护周围的生态环境和居民的生活环境。

同时，对施工过程中产生的废水、废气等进行了集中处理和排放，确保不对周围环境造成污染。

六、总结本工程的竣工标志着九环线映秀至日隆旅游公路的重要组成部分得到了恢复和重建，为四川黄龙、大草原、四姑娘山构成的“黄金旅游环线”提供了更加便捷和安全的交通条件。

同时，本工程的顺利完成也充分证明了我公司在公路工程建设方面的实力和能力，为今后的公路工程建设奠定了坚实的基础。

民工和工匠在工程建设中扮演着重要的角色。

由于块状石材可就近采取，因此在全线上可以实现砌筑。

在K17+800处的预制场地，可以统一预制，方便管理，确保预制品质量。

对于现浇砼挡土墙、主动防护网等防护工程，必须由专业施工队伍承担施工。

沿线有很多临河挡墙，为了减小施工难度，加快施工进度，全段临河挡墙均在枯水期集中力量抓紧完成洪水位以下的工作，包括挡墙基础、墙身圬工，墙趾片（漂）石回填，防冲刷镀锌钢丝网墙制作等。

竣工图及竣工档案编制说明(参考)

竣工图及竣工档案编制说明(参考)

竣工图编制说明
1、工程概况
2、施工情况
2.1 合同内施工情况
2.2 变更施工情况
3、竣工图编制依据
4、竣工图编制原则
5、竣工图编制内容
竣工图清单
竣工图变更修改一览表
工程竣工档案编制说明
1、工程概况（包括工程概述、工程投资、占地面积、开竣工日期、参建单位、单位工程、分部、单元工程划分情况、工程主要变更情况等）；
2、工程竣工档案编制依据；
3、分类、组卷原则
4、案卷总数、文件卷数；图纸卷数，张数；照片册数，张数；工程录像盒数等相关内容。

（含归档质量要求）
5、参与编制人员
5.1编制负责人
5.2编制人员
（编制说明要求盖公章）。

竣工图编制说明

竣工图编制说明

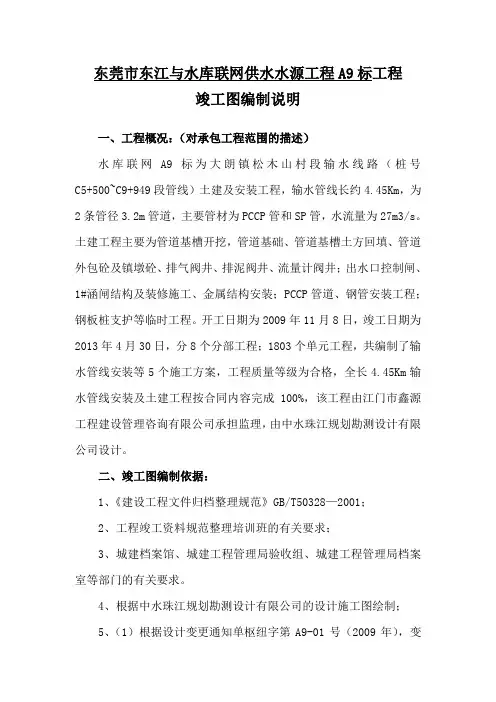

东莞市东江与水库联网供水水源工程A9标工程竣工图编制说明一、工程概况：（对承包工程范围的描述）水库联网A9标为大朗镇松木山村段输水线路（桩号C5+500~C9+949段管线）土建及安装工程，输水管线长约4.45Km，为2条管径3.2m管道，主要管材为PCCP管和SP管，水流量为27m3/s。
