RM-40设置清单

  • 格式：doc
  • 大小：173.00 KB
  • 文档页数：8

RM-40中文操作手册-功能设置清单 Page No. 1 RM-40 功能设置清单 V1.20/V2.12 2.4.1. 用户功能设置清单(141) 按住 [置零] 键不放的同时输入[1] [4] [1] SPEC 号 第 3 位 第 2 位 第 1 位 第 0 位

000 自动关机功能 (当无按键操作且重量不变时) 0000：无自动关机功能 0011：30分钟 0110 ~ 1111：未使用 0001：3分钟 0100：1 小时

0010：10分钟 0101： 3 小时

001 RS-232C握手协议 0：开启 1：关闭 RS-232C 波特率选择

000：1200 bps 011：9600 bps 001：2400 bps 100：19200 bps 010：4800 bps 101 ~ 111：未使用

002 RS-232C 停止位 0：1 位 1：2 位 RS-232C数据长度 0：7 位 1：8 位 RS-232C奇偶校验

00：无 10：奇校验 01：偶校验 11：未使用

003 日期格式 00：月/日/年 10：年/月/日 01：日/月/年 11：未使用 折扣的取整方法 00：四舍五入 10：进位 01：截去 11：未使用

004 总价额外价格取整方法 (SPEC205第0位 = 0时有效) 000：没有额外取整 100：首位四舍五入 001：1/4取整(25步) 101：首位截去 010：特殊取整(5步) 110：首位进位 011：以5为基数取整 111：未使用 报表复位后重置收据号 0：否 1：是

005 销售员键数量 00：4个 10：6个 01：5个 11：7个 操作模式显示售货员号 0：允许 1：禁止 售货员姓名在收据上的 打印 0：允许 1：禁止

006 收据的打印 0：允许 1：禁止 收据上合计条码的打印 0：允许 1：禁止 双收据打印 *V1.16/V2.05

00：不打印 10：延时3秒 01：连续打印 11：用户选择

007 收据上店名和广告的优

先级 0：店名优先 1：广告信息优先 收据上店名的打印 0：允许 1：禁止 收据上店名的位置 0：顶部 1：底部 收据上店名的居中 0：允许 1：禁止 RM-40中文操作手册-功能设置清单 Page No. 2 SPEC 号 第 3 位 第 2 位 第 1 位 第 0 位

008 在找钱模式一次或两次 按键打印收据 *V1.02 0：按一次 1：按两次 收据上广告的打印 0：允许 1：禁止 广告信息在收据上的位置 0：顶部 1：底部 广告信息的居中 0：允许 1：禁止

009 项目代码和/或PLU号在收据上的打印 000：禁止 100：主组号 + PLU号 001：项目代码 101：部门号 + PLU号 010：PLU号 + 项目代码 110：部门号 + 主组号 + PLU号 011：PLU号 111：未使用 品名在收据上的打印 0：允许 1：禁止

010 皮重覆盖 0：允许 1：禁止 单价覆盖 0：允许 1：禁止 按打印键进行单个项目 销售 0：允许 1：禁止 项目销售的记录方式 0：合计 1：项目

011 PLU的调用 0：手动 1：自动 PLU自动调用的位数 00：3 位 10：5 位 01：4 位 11：6 digits 打折时间基于每天 0：否 1：是

012 项目条码格式 00000 - F1F2 CCCCCC XXXX CD 01010 - F1F2 CCCCC XCD XXXX CD 00001 - F1F2 CCCCC XXXXX CD 01011 - F1F2 CCCC XCD XXXXX CD 00010 - F2 CCCCCC XXXXX CD 01100 - F1F2 CCCCC PCD XXXX CD 00011 - F2 CCCCC XXXXXX CD 01101 - F1F2 CCCCC 0 XXXX CD 00100 - F1F2 CCCCCCCCCC CD *注1 01110 - F1X2 CCCCC XCD XXXX CD 00101 - F1F2 CCCC XXXXXX CD 01111 - F1X2 CCCCCC XXXX CD 00110 - F1F2 CCCCC CD *注2 10000 - F2 CCCCCC XCD XXXX CD 00111 - F2 CC XXXX CD *注3 10001 - F2 CCCCC XCD XXXXX CD 01000 - F1F2 CCC XXXXXXX CD 10010 - CCC WWWW PPPPP CD 01001 - F1F2 CC XXXXXXXX CD 10011 ~ 11111 - No barcode *注意：所有除特殊注明外，全部为13位非PLU条码 *注1: 13位PLU条码. *注2：8位PLU条码 *注3：8位非PLU条码. 01010 ~ 10010 的条码格式从V1.02以上有效

013 标签类型 0：带间隙 1：无间隙 项目条码右侧数据 00：数量 10：总价 01：重量 11：用户自定义 项目条码 项目条码第4位 RM-40中文操作手册-功能设置清单

Page No. 3 SPEC 号 第 3 位 第 2 位 第 1 位 第 0 位

014 合计条码格式 00000 - F1F2 CCCCCC XXXX CD 01010 - F1F2 CCCCC XCD XXXX CD 00001 - F1F2 CCCCC XXXXX CD 01011 - F1F2 CCCC XCD XXXXX CD 00010 - F2 CCCCCC XXXXX CD 01100 - F1F2 CCCCC PCD XXXX CD 00011 - F2 CCCCC XXXXXX CD 01101 - F1F2 CCCCC 0 XXXX CD 00100 - F1F2 CCCCCCCCCC CD *注1 01110 - F1X2 CCCCC XCD XXXX CD 00101 - F1F2 CCCC XXXXXX CD 01111 - F1X2 CCCCCC XXXX CD 00110 - F1F2 CCCCC CD *注2 10000 - F2 CCCCCC XCD XXXX CD 00111 - F2 CC XXXX CD *注3 10001 - F2 CCCCC XCD XXXXX CD 01000 - F1F2 CCC XXXXXXX CD 10010 - CCC WWWW PPPPP CD 01001 - F1F2 CC XXXXXXXX CD 10011 ~ 11111 - No barcode *注意：所有除特殊注明外，全部为13位非PLU条码 *注1: 13位PLU条码. *注2：8位PLU条码 *注3：8位非PLU条码. 01010 ~ 10010 的条码格式从V1.02以上有效

015 测试线的打印 0：打印 1：不打印 合计标签的打印 0：打印 1：不打印 未使用 合计条码 合计条码BIT4

016 合计条码左侧数据 00：机器编号 10：售货员编号 01：收据编号 11：固定值 合计条码右侧数据 00：数量 10：总价 01：重量 11：未使用

017 打印速度(收据) 0：正常 1：快速 打印速度(标签) 0：正常 1：快速 标签 / 收据的打印浓度 00：低 10：中高 01：中 11：高

018 标签图标打印状态 00：不打印 10：图标2 01：图标1 11：未使用 售出日期基于 0：当前日期 1：包装日期 使用日期基于 0：当前日期 1：包装日期

019 项目标签打印的缺省格式 0000：T1 0100：F3 1000：F7 0001：T2 0101：F4 1001：F8 0010：F1 0110：F5 1010 ~ 1111：未使用 0011：F2 0111：F6

020 合计标签打印的缺省格式 0000：T1 0100：F3 1000：F7 0001：T2 0101：F4 1001：F8 0010：F1 0110：F5 1010 ~ 1111：未使用 0011：F2 0111：F6

021 *V1.02

用售货员键打印标签 00：不打印 10：打印但不累加 01：打印并累加 11：未使用 价格手动输入(登录模式) 0：允许 1：禁止 标签打印时输入价格

0：允许 1：禁止 RM-40 功能设置清单 Page No. 10 SPEC 号 第 3 位 第 2 位 第 1 位 第 0 位

022 *V1.02

扫描枪读取的店内条码格式 0000：F1F2 CCCCCC TTTT CD 0101：F1F2 CCCCC XCD TTTT CD 0001：F1F2 CCCCC TTTTT CD 0110：F1F2 CCCC XCD TTTTT CD 0010：F1F2 CCCC TTTTTT CD 0111：F1F2 CCCCC PCD TTTT CD 0011：F1F2 CCC TTTTTTT CD 1000：F1F2 CCCCC 0 TTTT CD 0100：F1F2 CC TTTTTTTT CD 1001 ~ 1111：未使用 注1：F1F2 – 20 ~ 29 注2：CC ~ CCCCCC – 项目代码 注3：TTTT ~ TTTTTTTT – 总价

023 *V1.02

标签上店名居中 0：允许 1：禁止 标签上品名居中 0：允许 1：禁止 条码扫描枪的连接 0：有 1：无 用扫描枪输入非PLU项目

0：允许 1：禁止

024 *V1.02

报表数据的构成 00：收据数据 10：收据和标签数据 01：标签数据 11：未使用 销售报表上打印总合计 0：允许 1：禁止 打印标签时打开收银箱

0：允许 1：禁止

025 *V1.10

密码的使用 0：允许 1：禁止 R 模式保护使用密码

0：开机或进入R模式 1：进入R模式（参见功能

键设置）

收据纸上总价货币符号的打印 00：不打印 10：打印于总价后面

01：打印于总价的前面 11：不使用

026 收据纸上非称重商品的数量符号打印 0：允许 1：禁止 RS-485联网系统 0-允许 1-禁止

流动售货员 0-允许 1-禁止 未使用

027 RS-485联网系统节点类型 0-主机 1-副机 RS-485波特率 000-1200bps 011-9600bps 11076800bps 001-2400bps 100-19200bps 111-未使用 010-4800bps 101-38400bs

合集下载

SONY遥控器

SONY遥控器

原装SONY索尼RM-V60 8合1影音万能遥控器型号RM-V60,内存数百款遥控器编码可遥控绝大部分进口品牌家用影音产品SONY多功能遥控。

此款摇控不带学习的，是通过编码摇控!!!! 设定编码步骤1、在编码表中查到所要遥控的机器编码，两位数字格式，如果不止一个编码则选用第一个。

比如，TEAC CD机，查表共有3个编码：15，25，37。

先选用“15”编码；2、用圆珠笔尖按一下SET钮，此时显示屏上会出现“SET”的显示；3、按一下“CD”钮，然后输入编码“1”、“5”，再按“ENTER”保存；4、将CD机电源打开，然后遥控器对准机器试验各按钮是否好用；5、如不好用，则重复以上步骤依次输入另外几个编码试验；6、如所有编码都不好用，则需要尝试用自动搜寻的方法查找正确编码。

自动搜寻编码步骤1、打开被控设备电源；2、按一下“SET”钮；3、按一下“CD”钮，或其他你想与被控设备关联的钮；4、按一下“CH+”钮，再按一下“POWER”钮。

每循环一次，一个新的编码会显示在LCD 上，如果编码正确，被控设备会作出相应的反应，比如：TV/VCR/LD等会关断电源，CD/DA T/MD/TAPE等设备会开始播放（注意机器内须事先装有CD片或磁带）；5、正确的编码找到后，按一下“ENTER”钮保存；6、再次打开设备电源，检查其他功能键是否好用。

如果不好用则重复以上步骤继续搜寻正确编码。

索尼万能遥控RM-V60 索尼万能遥控（型号：RM-V60)直接输入编码即可遥控各种日系国际品牌的家用电器，适用于生活品位高的人士，可以一个遥控器同时控制多达8个电器，可以摇控可遥控国外70多种电视，录像机，卡座，功放，A V，CD，MD，(国产电视机:康佳,长虹,创维,TCL等都可以用)RECEIVER，DBS/CBL，等也可用于因为某种原因造成原装遥控器丢失，或者发烧友淘到的二手电器，解除没有遥控器的烦恼。

该遥控器造型独特，遥控器按键采用特殊工艺制造，索尼RM-V60具有夜光功能，，而且带有背光的点阵式液晶屏，显示当前控制的电器类别。

华为波分传输设备调测-光纤通道调测

华为波分传输设备调测-光纤通道调测

步骤 1在下波方向，通过网管调节 WSD9内部的光衰减器，调节各下波波长的输入功率，保证 OTU 输入端的功率满足要求。 步骤 2在穿通方向，通过网管将 WSM9内部的光衰减器调为零，然后通过调节 WSD9内部的光衰 减器，调节穿通波长的功率，保证发送端光放大器的输入功率为典型单波输入功率。
步骤 3在上波方向，通过网管调节 WSM9内部的光衰减器，调节各波长输入功率，使得发送
要求 22波系统，单波入纤光功率≤-3dBm。 要求 40波系统，单波入纤光功率≤-5dBm。
因此基于 G.653光纤的波分系统中，要求在发送光放板的输出端之后放置可调光衰，保 证单波入纤光功率满足 G.653光纤单波入纤光功率。下面以 22波系统为例说明光功率 调测方法。光功率调测主要调节 VOA的衰减值，要满足单波入纤光功率≤-3dBm，同时 满足远端接收光放板输入光功率要求。
图 3-6 DWC+DWC单板组网示意图
12
34
西
固定光衰减器
1：西向 FIU单板 2：西向接收端光放大板 3：东向发送端光放大板 4：东向 FIU单板
可调光衰减器
采用 E1DWC组网时，合波
操作步骤步骤 1在板或下可M采R波2用。方采向V4用0，、M西40向接收端 OTU单板“ IN”光口配置固定衰减器，根据 OTU单板的输入光
WSMD2+WSMD2单板组网时， ROADM通过调节 WSMD2单板内置可调光衰减器，使光功率满 足光放大单板和 OTU单板输入光功率要求。
前提条件
ROADM单板正确连纤。
工具、仪表和材料
光谱分析仪、固定光衰减器、T2000
测试连接图
WSMD2+WSMD2单板组网如图 3-10所示。
图 3-10 WSMD2+WSMD2单板组网示意图
UM-RM104-01 说明书

UM-RM104-01 说明书

UM-RM104-01使用说明书版本：V1.0Shrek1.适用范围1.1适用于三菱，发那科等数控系统的继电器板1.2适用于通用型PLC的继电器板1.3适用于PC-BASE等其它各类控制器的继电器板1.4适用于AC/DC24V回路的继电器板。

2．内部原理本继电器模组内部共有4组独立的继电器回路。

继电器采用1C接点。

控制信号可以使用0V有效（共正极接法）或24V有效（共负极接法）进行控制，适用于NPN型或PNP型控制器使用，因内含整流桥，无需跳线即可实现两种方式的切换。

具体回路如下：3.技术参数3.1输入电压：AC/DC24V3.2继电器最大输出电流电压：16A/AC240V,5A/DC24V3.3环境温度：-25℃～+50℃3.4存储环境：-40℃～+60℃4．接线方法控制信号有两种不同的接线方式，即连接器接线（方式一）或端子台接线（方式二）方式，两种任选一种即可。

针对不同的控制电平，详细的接线图如下：4.1共负极接线方式，即信号高电平有效（适用于PNP驱动方式）4.2共正极接线方式，即信号低电平有效（适用于NPN驱动方式）5．尺寸与安装方式PCB板尺寸为69.6mm×72mm×1.6mm（长×宽×厚）。

安装方式为常规安装，采用模组架安装在轨道上，外观尺寸为71.6mm×87mm×65mm（长×宽×高），适合轨道TS-32、TS-35、TS-15。

6．注意事项6.1请勿使用在AC/DC24V以外的其它电压场合，若有特殊需求请和本公司联络。

6.2使用之前请保证表面清洁。

6.3使用之前请确认输出接点容量，请勿超出继电器本身容量。

6.4控制信号的两种接线方式可任选一种，请勿重复接线。

EPSON机器人远程io说明

EPSON机器人远程io说明

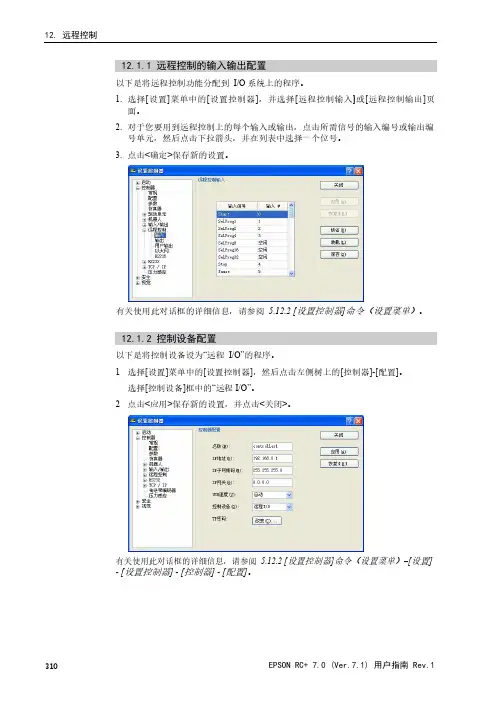

12.1.1远程控制的输入输出配置以下是将远程控制功能分配到I/O系统上的程序。
