16第四章梁平法识图

40、人类法律，事物有规律，这是不 容忽视 的。— —爱献 生
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！
33
ቤተ መጻሕፍቲ ባይዱ
梁平法识图规则ppt幻灯片
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯

序号 X X X X X X X X X X
跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
JZL
X X
钢筋混凝土梁采用平法表达有两种
方式： 平面注写方式(常用) 截面注写方式
在平面图中选择某一根梁：
回想一下：梁内的配筋
左支座附近 截面
跨中截面
右支座附近 截面
在选定梁内标注钢筋(一)
上部纵筋 2φ10
腰筋(又称构 造钢筋) 2φ16 加密区箍筋 φ6@100 (2肢箍)
非加密区箍筋 φ6@200 (2肢箍)
原位标注 中间上层纵筋未原 位标注，此处纵筋 同集中标注，为2 根直径16mm的II 级钢（HRB335）
集中标注
;5φ22
原位标注
当在梁上集中标注和原位标注 存在冲突时，原位标注优先， 施工时应按原位标注数值取用
第三节
①
② ③
梁平法图平面注写方式
梁类型代号 序号:阿拉伯数字1,2,3,4…… 跨数:柱或墙为梁的支座，相邻的两个支 座之间为一跨 有无悬挑代号:一端悬挑注写A， 两端悬挑为B
φ6@100/200（4） φ8@100/200（4） φ6@100/200（4）
①
加密区和非加密区箍筋间距不一样， 用斜线“/” 分开， “/”前为加密区 间距， “/”后为非加密区间距 加密区和非加密区箍筋间距一样，不需 要用斜线“/” 分开
φ8@100/200(2)
φ8 ＠100/200（4）表示加密区为直 径8mm间距100mm的4肢箍筋，非加密 区为直径8mm间距200mm的4肢箍筋， 箍筋为II级钢。

4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
3）梁箍筋 梁箍筋包括钢筋级别、直径、加密区与非加密区间距及肢数， 该项为必注值。箍筋加密区与非加密区的不同间距及肢数需用 斜线“/”分隔；当梁箍筋为同一种间距及肢数时，不需用斜线： 当加密区与非加密区的箍筋肢数相同时，将肢数注写一次；箍 筋肢数应写在括号内。
4.1 梁 的 编 号 4.2 梁平法施工图的表示方法
4.3 梁标准构造详图 4.4 梁平法施工图识图任务页
模块4 梁平法识图
学习目标
掌握钢筋混凝土梁平法施工图的表示方法。 熟练掌握梁的平面注写方式和截面注写方式。 掌握钢筋混凝土梁的标准构造。 能独立完成梁的施工图的识读。
模块4 梁平法识图
观察梁的钢筋构造（见图4-1），了解梁的钢筋构造。
注2：楼层框架扁梁节点核心区代号KBH。 注3:16G101-1图集中非框架梁L、井字梁JZL表示端支座铰接；
当非框架梁L、井字梁JZL端支座上部纵筋为充分利用钢筋的 抗拉强度时，在梁代号后加“g”。例如，Lg7(5)表示第7号 非框架梁，5跨，端支座上部纵筋为充分利用钢筋的抗拉强 度。
4.2 梁平法施工图的表示方法
2）梁截面尺寸 梁截面尺寸，该项为必注值。当为等截面梁时，用b×h表示， 其中b为梁宽，h为梁高；当为竖向加腋梁时，用b×h Yc1×c2表 示，其中，c1为腋长，c2为腋高，如图4-4所示。
图4-4 竖向加腋截面注写示意
4.2 梁平法施工图的表示方法
4.2.1 梁的平面注写方式
1.梁集中标注
当为水平加腋梁时，一侧加腋时用b×h PYc1×c2表示，其中， c1为腋长，c2为腋高，加腋部位应在平面图中绘制，如图4-5所 示。

6.梁下部纵筋不伸入支座时表示方法？ 7.集中标注与原位标注冲突时？ 8.当钢筋多于一排时表示方法？ 9.悬挑梁根部与端部截面高度不同时？ 10.加腋梁表示方法？
10/14/2019
本节内容完毕！ 谢谢！
【工程案例9】 不伸入支座纵筋根数前加“—”号
【工程案例10】
集中标注与原位标注冲突时原位标注取值优先
10/14/2019
【工程案例7】 附加箍筋
吊筋
附加箍筋和吊筋
【课内练习】
10/14/2019
【课内练习】
10/14/2019
【课内练习】
将梁标注为平法
10/14/2019
10/14/2019

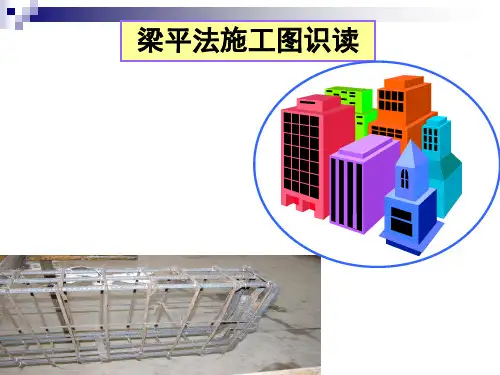

梁平法施工图
教学目标
知识目标：掌握梁平法施工图制图规则 能力目标：能识读梁平法施工图
复习
负弯矩筋
通长筋
箍筋
加密区
非加密区
下部纵加向密区 受力筋
提出问题 如何将立体钢筋骨架表达在平面图纸上？
【工程案例1】
KL1:梁类型代号及编号，楼层框架梁，编号为1； （1）：跨数 300×600:截面宽度和高度
10/14/2019
【课内练习】
识读梁详图，并想象其钢筋骨架
【课内练习】
识读梁详图，并想象其钢筋骨架
10/14/2019
【课内练习】
识读梁详图，并想象其钢筋骨架
10/14/2019
总结
制图规则： （1）集中标注标注顺序 （2）哪些钢筋常采用原位标注 （3）同排纵筋由不同直径钢筋组成时标注方法 （4）架立筋标注方法 （5）什么梁箍筋没有加密区
框架结构中梁种类
一、框架结构中梁的种类
楼层框架梁： 与框架柱相连的梁 1 2
