5.1 梁的平法设计规则 5.2 非框架梁钢筋构造 5.3 非框架梁识图操练 5.4 框架梁钢筋构造 5.5 悬挑梁钢筋构造 5.6 抗震框架梁钢筋识图操练 5.7 抗震框架梁钢筋计算操练
5.1 梁的平法设计规则
梁的平法设计规则
5.1.1 梁的分类
梁构件
梁分类
梁钢筋分类
梁各种情况
楼面框架梁KL 屋面框架梁WKL 非框架梁L 框支梁KZL 井字梁JZL
③ 非框架梁、悬挑梁采用不同箍筋间距和肢 数，用斜线“/” 分开；先写支座端部箍筋， 后写跨中箍筋
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
12φ8@100（4） φ8@200（4）
φ8@100/200(2)
梁平面注写方式
②加密区和非加密区箍筋肢数一样，肢 数注写一次，写在括号内； 如果不一致分别注写在括号内
φ8 ＠100/200（4）表示加密区为直 径8mm间距100mm的4肢箍筋， 非加密区为直径8mm间距200mm 的4肢箍筋，箍筋为II级钢。
φ8 ＠100（4）/200（2）表示加密区 为直径8mm间距100mm的4肢箍筋，非 加密区为直径8mm间距200mm的2肢箍 筋，箍筋为II级钢。
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
5.1 梁的平法设计规则 5.2 非框架梁钢筋构造 5.3 非框架梁识图操练 5.4 框架梁钢筋构造 5.5 悬挑梁钢筋构造 5.6 抗震框架梁钢筋识图操练 5.7 抗震框架梁钢筋计算操练
5.1 梁的平法设计规则
梁的平法设计规则
5.1.1 梁的分类
梁构件
梁分类
梁钢筋分类
梁各种情况
楼面框架梁KL 屋面框架梁WKL 非框架梁L 框支梁KZL 井字梁JZL
③ 非框架梁、悬挑梁采用不同箍筋间距和肢 数，用斜线“/” 分开；先写支座端部箍筋， 后写跨中箍筋
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
12φ8@100（4） φ8@200（4）
φ8@100/200(2)
梁平面注写方式
②加密区和非加密区箍筋肢数一样，肢 数注写一次，写在括号内； 如果不一致分别注写在括号内
φ8 ＠100/200（4）表示加密区为直 径8mm间距100mm的4肢箍筋， 非加密区为直径8mm间距200mm 的4肢箍筋，箍筋为II级钢。
φ8 ＠100（4）/200（2）表示加密区 为直径8mm间距100mm的4肢箍筋，非 加密区为直径8mm间距200mm的2肢箍 筋，箍筋为II级钢。
架立筋
上部支座非 通长纵筋
下部纵筋 钢筋一般通长
架立筋与受力 筋搭接
箍筋
上部纵筋
拉筋
构造纵筋 抗扭钢筋
下部纵筋
箍筋
加密区箍筋： Φ6@100mm
100mm
1001m00mmm
加密区箍筋： Φ6@100mm
梁平法识图通用课件
梁平法中钢筋的分类与作用
钢筋的分类
根据钢筋在梁中的作用和构造要求，钢筋可分为受力筋、架立筋、箍筋等。
钢筋的作用
受力筋主要承受拉压应力；架立筋固定箍筋及受力筋的位置，构成梁的整体； 箍筋抗剪切、抗扭作用，同时约束受力筋。
梁平法中的基本公式与计算方法
基本公式
梁平法中的基本公式包括梁的弯矩公式、剪力公式、挠度公式等，用于计算梁在不同荷载条件下的内力值。
率。
梁平法能够准确地表达梁的几何 信息和钢筋信息，对于施工过程 中的质量控制和施工图的审查都
较为方便。
梁平法的发展历程
梁平法起源于20世纪80年代，随着中国建筑业的快速发展，传统的手工绘图方式已经无法 满足现代建筑工程的需求。
为了提高制图效率和准确性，中国建筑标准设计研究院在借鉴国际标准和日本建筑标准的基 础上，结合中国实际情况，编制了《混凝土结构施工图平面整体表示方法制图规则和构造详 图》，即梁平法。
计算方法
根据基本公式，可采用相应的计算方法，如弯矩调幅法、剪力平衡法、挠度修正法等，以确定梁的配筋方案。
03
梁平法的详细解读
梁平法图集的组成与使用说明
梁平法图集构成
梁平法图集由梁平面布置图、梁配筋图、梁截面注写和梁平法施工图的计算公式等部分组成。
梁平法图集使用说明
梁平法图集是用于表达梁的尺寸、形状和配筋等信息的标准文件，使用时需结合具体工程实际情况进 行理解和应用。
06
梁平法识图通用课件总结与展望
对梁平法识图通用课件的总结与评价
内容丰富
该课件包含了大量的梁平法识图 基础知识，内容详实，重点突出 ，能够帮助学生更好地理解梁平
法识图的概念和应用。
形式多样
该课件采用了多种形式，如图形、 动画、视频等，使得学习过程更加 生动有趣，提高了学生的学习兴趣 和积极性。
梁平法识图
6.1 梁构件平法识图
2、梁构件集中标注识图——箍筋
• 梁箍筋：包括钢筋级别、直径、加密区与非加密区间 距及肢数，该项为必注值。 • 箍筋加密区与非加密区的不同间距及肢数需用斜线 “/”分隔； • 当梁箍筋为同一种间距及肢数时，则不需用斜线； • 当加密区与非加密区的箍筋肢数相同时，则将肢数注 写一次；箍筋肢数应写在括号内。 • 例： Φ10@100/ 200(4) Φ8@100(4) /150(2)
6.1 梁构件平法识图
3、梁构件原位标注识图
• 原位标注：当梁上集中标注的内容不适用于某跨或某悬 挑部分时，将其不同数值原位标注在该跨或该悬挑部位。 • 一般需要原位标注的是：
• • • • • • • 1）梁尺寸 2）梁箍筋 3）梁支座上部纵筋 4）梁下部纵筋 5）梁侧面构造钢筋或抗扭钢筋 6）梁标高 7）附加箍筋或吊筋
6.1 梁构件平法识图
1）梁尺寸
6.1 梁构件平法识图 2）箍筋
φ8@100（2）
φ8@100（ 梁支座上部纵筋
• ① 上部纵筋标注在梁上部相应位置（两个支 中间上部未注写钢筋，此 座、跨中），如果支座两侧梁上部钢筋相同， 处上部筋见集中标注的上 右支座上部 可只在一侧标注 部通长筋或者架立筋
6.1 梁构件平法识图
6.1 梁构件平法识图
6.1 梁构件平法识图
6.1 梁构件平法识图
标注一样，怎么配置钢筋？
G4Φ10
什么意思？
6.1 梁构件平法识图
6.1 梁构件平法识图
6.1 梁构件平法识图 4) 梁下部纵筋
• 梁下部纵筋： • 1． “/”分隔——当下部纵筋多于一排时，用斜线“/” 将各排纵筋自上而下分开。 • 2． “+”相联——当同排纵筋有两种直径时，用加号 “+”将两种直径的纵筋相联，注写时角筋写在前面。 • 3．“—”不入支座——当梁下部纵筋不全部伸入支 座时，将梁支座下部纵筋减少的数童写在括号内。 • 例 6Φ25 2（-2）/4， 2Φ25+3Φ22（-2）/5Φ25，
梁平法施工图识图及计算
屋面框架梁
WKL XX （XX）、（XXA）或（XXB）
框支梁
KZL XX （XX）、（XXA）或（XXB）
非框架梁
L
XX （XX）、（XXA）或（XXB ）
注：悬（挑XX梁A）为一端有X悬L梁，（XXXXB）为两端有悬梁，悬梁不计入跨数1。5
井字梁
JZL XX （XX）、（XXA）或（XXB）
梁编号：应按表中的规定标注， 如KL7（5A） 表示第7号框架梁、5跨，一端有悬挑。
N2Φ16
6Φ25 4/2
2Φ25+（2Φ22）
2Φ25；4Φ22
梁平法施工图的表示方法
梁
平
截面注写方式
法
施
工
图
的
表
示
平面注写方式
方
法
平面注写方式
集中标注
表达梁的通用数值
平
面
注
写
方
式
原位标注
表达梁的特殊数值。
平法梁的标 注
➢ 平面注写方式，系在两平面布置图上，分别在不同编号的梁中各选一
根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。
2φ20 上部两跨通长筋均为2根直径20mm的 HRB335钢筋
4φ18 下部两跨通长筋均为4根直径18mm的 HRB335钢筋在中间
2φ16；2φ20+ 2φ18
2φ16 上部3跨通长筋均为2根直径16mm的 HRB335钢筋
2φ20+ 2φ18 下部两跨通长筋均为2根直径 20mm的HRB335钢筋和2根直径18mm的 HRB335钢筋，其中2φ20放在角部， 2φ18放
• 当同排纵筋有两种直径时，用加号“+”将两种 规格的纵筋相联表示，并将角部钢筋写在“+”号 前面。例如2φ25+2φ22 表示2φ25放在角部， 2φ22放在顶梁的中部。
梁平法识图解决措施

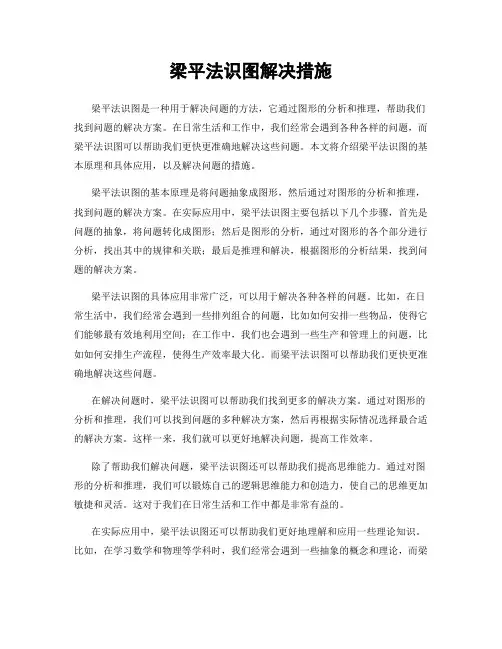

梁平法识图解决措施梁平法识图是一种用于解决问题的方法，它通过图形的分析和推理，帮助我们找到问题的解决方案。
在日常生活和工作中，我们经常会遇到各种各样的问题，而梁平法识图可以帮助我们更快更准确地解决这些问题。
本文将介绍梁平法识图的基本原理和具体应用，以及解决问题的措施。
梁平法识图的基本原理是将问题抽象成图形，然后通过对图形的分析和推理，找到问题的解决方案。
在实际应用中，梁平法识图主要包括以下几个步骤，首先是问题的抽象，将问题转化成图形；然后是图形的分析，通过对图形的各个部分进行分析，找出其中的规律和关联；最后是推理和解决，根据图形的分析结果，找到问题的解决方案。
梁平法识图的具体应用非常广泛，可以用于解决各种各样的问题。
比如，在日常生活中，我们经常会遇到一些排列组合的问题，比如如何安排一些物品，使得它们能够最有效地利用空间；在工作中，我们也会遇到一些生产和管理上的问题，比如如何安排生产流程，使得生产效率最大化。
而梁平法识图可以帮助我们更快更准确地解决这些问题。
在解决问题时，梁平法识图可以帮助我们找到更多的解决方案。
通过对图形的分析和推理，我们可以找到问题的多种解决方案，然后再根据实际情况选择最合适的解决方案。
这样一来，我们就可以更好地解决问题，提高工作效率。
除了帮助我们解决问题，梁平法识图还可以帮助我们提高思维能力。
通过对图形的分析和推理，我们可以锻炼自己的逻辑思维能力和创造力，使自己的思维更加敏捷和灵活。
这对于我们在日常生活和工作中都是非常有益的。
在实际应用中，梁平法识图还可以帮助我们更好地理解和应用一些理论知识。
比如，在学习数学和物理等学科时，我们经常会遇到一些抽象的概念和理论，而梁平法识图可以帮助我们将这些抽象的概念和理论转化成具体的图形，从而更好地理解和应用这些知识。
总的来说，梁平法识图是一种非常有效的解决问题的方法，它可以帮助我们更快更准确地解决问题，提高工作效率，锻炼思维能力，更好地理解和应用理论知识。
16G101图集梁的平法识图
选注值
梁顶面标高高差
5
梁的平法识图
16G101-1 P27 6
梁的平法识图
16G101-1 P27
16G101-3 P84
7
梁的平法识图
16G101-1 P27 8
梁的平法识图
16G101-1 P28 9
梁的平法识图
16G101-1 P28 10
梁的平法识图
11
梁的平法识图 16G101-1 P28 12
梁的平法识图
13
梁的平法识图
二、梁的平面注写方法 必注值
梁编号 梁截面尺寸 梁箍筋 梁上部通长筋或架立筋
梁集中标注
梁侧面纵向构造钢筋或受扭钢筋
选注值
梁顶面标高高差
16G101-1 P26-2914梁ຫໍສະໝຸດ 平法识图二、梁的平面注写方法
梁原位标注
梁支座上部纵筋 梁下部纵筋 与集中标注不同的内容 附加箍筋或吊筋
梁的平法识图
