打开绘图工具栏

•
最初打印图 纸不用设置
选择电脑相 连接的电脑
选择图纸尺寸: 通常A3或A4
选窗口
通常打钩
打印前先 预览图形
通常打钩
最后确定
CAD菜单栏功能 ---右键的功能
命令：工具栏的空白 处点击鼠标右键 l调用常用工具条：
标注、标准、绘图、 特性、图层、修改、 样式、查找文字（高）
2009版在下图处右击
CAD常用技巧
1、打开旧图遇到异常错误而中断退出怎么办？
•
建一个图形文件，而把旧图以图块形式插入即可。
l 2、在 Word文档中插入 AutoCAD图形的发法。
•
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由
•
于AutoCAD默认背景颜色为黑色，而Word背如果数字太大工太小可在d特性中文字高度进行修改。
CAD常用快捷键 ---终止、重复、撤销、正交
15、终止命令：按【Esc】键、 16、终止命令：quit 17、重复命令：按回车键或回车键 18、命令撤销：Ctrl+Z 19、重生成命令：快捷键 re 20、正交命令：按F8键，实现图形的平行垂直的移动
更改字体 更改字体样式
预览字体效果
CAD常用快捷键 ---编辑（移动、复制）
6、移动命令 方法：快捷键M或编辑工具栏中 步骤： u输入M+空格 u选择图形（框选或叉选）+空格 u指定图形基点 u在目标处单击确定即可。
7、复制命令 方法：快捷键CO或编辑工具栏 步骤： u输入CO+空格 u选择图形（框选或叉选）+空格 u指定图形基点 u在目标处单击确定即可。
AUTOCAD基础知识
2014.9.28~30

cad如何画箭头线CAD（计算机辅助设计）是一种广泛应用于工程和建筑领域的设计软件。

在使用CAD绘图时，箭头线是一个常见的图形元素，用于指示方向或强调特定部分。

本文将介绍如何在CAD中绘制箭头线。

绘制箭头线的基本步骤：1. 打开CAD软件并创建一个新的绘图文件。

2. 选择绘图工具栏上的“直线”工具，并在绘图区域点击鼠标左键来创建起始点。

3. 拖动鼠标并在绘图区域点击鼠标左键来创建终点。

这将生成一条直线。

4. 在工具栏上选择“箭头”工具，然后点击绘图区域上的直线，箭头将被添加到直线的末端。

5. 重复上述步骤来创建更多的箭头线。

在CAD中绘制箭头线的技巧和技巧：1. 改变箭头的风格：CAD通常提供多种箭头样式供用户选择。

在工具栏上找到“箭头”选项，然后从下拉菜单中选择不同的箭头样式。

2. 改变箭头的大小：箭头的大小可以根据需要调整。

在创建箭头线之前，通过工具栏上的“画布缩放”选项来缩放绘图区域。

这将影响箭头的大小。

3. 改变箭头的角度：箭头的角度可以改变，以适应不同的绘图需求。

在创建箭头线之前，可以使用工具栏上的“旋转”选项来旋转绘图区域。

这将改变箭头的方向。

4. 绘制特殊箭头线：CAD提供了许多特殊的箭头线选项，如虚线箭头、双箭头、圆形箭头等。

通过在工具栏上选择不同的箭头样式，可以创建出具有特殊效果的箭头线。

在CAD中绘制箭头线的注意事项：1. 确保准确的起始点和终点，这将影响箭头线的长度和位置。

2. 在绘图区域放大外，需要将箭头的大小适当缩小，以保持比例。

3. 在选择箭头样式之前，确认CAD软件是否提供了所需的箭头样式。

如果没有，请考虑下载相应的箭头库。

绘制箭头线在CAD中是一项基本的绘图技能。

通过掌握绘制直线和添加箭头的技术，可以轻松创造出具有指示方向或突出特定区域的箭头线。

要注意的是，根据不同的设计要求，箭头线的样式、大小和角度可以进行灵活调整。

熟练掌握绘制箭头线的技巧，可以提高CAD设计的效率和质量。

solidworks各命令使用的方法SolidWorks是一种常用的三维CAD软件，广泛应用于机械设计、产品开发等领域。

本文将介绍SolidWorks中一些常用的命令及其使用方法。

1. 新建文件：在SolidWorks中，可以通过点击菜单栏中的“文件”选项，然后选择“新建”来创建一个新的文件。

在新建文件对话框中，可以选择文件类型、尺寸等参数，并点击“确定”按钮即可新建一个空白文件。

2. 打开文件：要打开一个已存在的SolidWorks文件，可以点击菜单栏中的“文件”选项，然后选择“打开”。

在弹出的对话框中，浏览到目标文件所在的文件夹，选择文件并点击“打开”按钮即可打开文件。

3. 保存文件：在SolidWorks中，可以通过点击菜单栏中的“文件”选项，然后选择“保存”或“另存为”来保存文件。

保存时，可以选择文件的保存路径和文件名，并点击“保存”按钮即可将文件保存到指定位置。

4. 绘制线条：在SolidWorks中，可以通过点击绘图工具栏上的“直线”按钮来绘制直线。

在绘图区域中，点击起始点，然后拖动鼠标到终点，释放鼠标即可完成直线的绘制。

5. 创建圆形：要创建一个圆形，可以点击绘图工具栏上的“圆”按钮。

在绘图区域中，点击圆心位置，然后拖动鼠标到圆的半径位置，释放鼠标即可完成圆的创建。

6. 绘制矩形：在SolidWorks中，可以通过点击绘图工具栏上的“矩形”按钮来绘制矩形。

在绘图区域中，点击矩形的一个角点位置，然后拖动鼠标到对角点位置，释放鼠标即可完成矩形的绘制。

7. 创建曲线：要创建曲线，可以点击绘图工具栏上的“样条曲线”按钮。

在绘图区域中，依次点击曲线经过的点，系统会自动生成一条平滑的曲线。

8. 创建立方体：在SolidWorks中，可以通过点击菜单栏中的“特征”选项，然后选择“基本特征”中的“Boss-Extrude”来创建立方体。

在对话框中，选择绘制的轮廓和拉伸的距离，并点击“确定”按钮即可创建立方体。

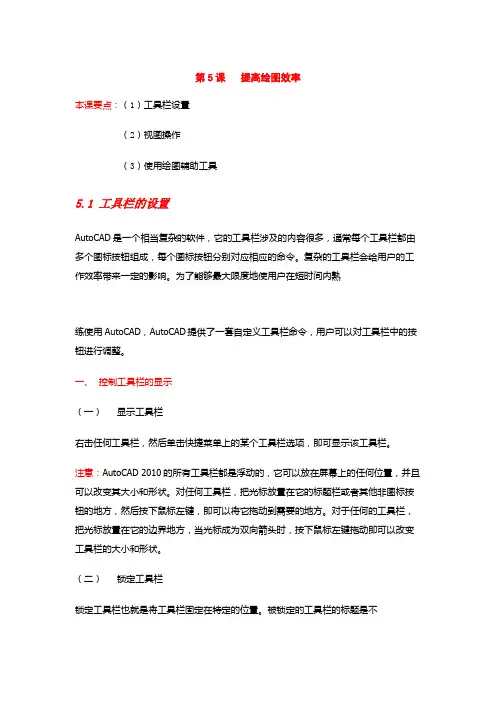

第5课提高绘图效率本课要点：（1）工具栏设置（2）视图操作（3）使用绘图辅助工具5.1 工具栏的设置AutoCAD是一个相当复杂的软件，它的工具栏涉及的内容很多，通常每个工具栏都由多个图标按钮组成，每个图标按钮分别对应相应的命令。

复杂的工具栏会给用户的工作效率带来一定的影响。

为了能够最大限度地使用户在短时间内熟练使用AutoCAD，AutoCAD提供了一套自定义工具栏命令，用户可以对工具栏中的按钮进行调整。

一、控制工具栏的显示（一）显示工具栏右击任何工具栏，然后单击快捷菜单上的某个工具栏选项，即可显示该工具栏。

注意：AutoCAD 2010的所有工具栏都是浮动的，它可以放在屏幕上的任何位置，并且可以改变其大小和形状。

对任何工具栏，把光标放置在它的标题栏或者其他非图标按钮的地方，然后按下鼠标左键，即可以将它拖动到需要的地方。

对于任何的工具栏，把光标放置在它的边界地方，当光标成为双向箭头时，按下鼠标左键拖动即可以改变工具栏的大小和形状。

（二）锁定工具栏锁定工具栏也就是将工具栏固定在特定的位置。

被锁定的工具栏的标题是不显示的，如【绘图】工具栏、【标准】工具栏和【对象特性】工具栏等。

要锁定一个工具栏，可以在工具栏的标题上按下鼠标左键并将工具栏拖到AutoCAD窗口的上下两边或左右两边，这些地方都是AutoCAD的锁定区域。

当工具栏的外轮廓线出现在锁定区域之后，释放鼠标左键即可锁定该工具栏。

如果要将工具栏放在锁定区域中但并不锁定它，可在拖动时按住Ctrl键。

（三）创建个性化工具栏AutoCAD 2010继续保留了AutoCAD系列软件的高度集成单屏工作环境的优点，在原有的基础上对工具栏中每个按钮进行调整，使整体结构更加趋于合理化，并且进一步增强了界面元素的编制和定制功能，可以更方便地定制出个性化的工具栏，以方便操作，提高工作效率。

执行方式下拉菜单：【视图】|【工具栏】【工具】|【自定义】|【界面】5.2 视图操作本课要点：（1）重画与重新生成图形（2）缩放视图（3）平移视图5.2.1重画与重新生成图形一、重画执行方式：下拉菜单：【视图】|【重画】命令行：REDRAWALL（透明命令）当 BLIPMODE 打开时，将从所有视口中删除编辑命令留下的点标记。
