5.5KW电机专用配套电抗器-5.5KW输出电抗器

  • 格式：doc
  • 大小：1.11 MB
  • 文档页数：8

上海昌日电子科技有限公司电抗器供应商
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 5.5KW 电机专用配套电抗器|5.5KW 输出电抗器选择
首先我们考虑两个因素入手，一个是前面的变频器功率，一个 是电动机的实际使用情况。

当然还要考虑到现场的其他因素。

一 般 5.5KW 的电机前面配的变频器都会大一档功率选择 7.5KW 的， 大概的额定电流 13 个电流左右。

用在变频器与电机之间的 电抗器，是滤除变频器产生的谐波和干扰的，所以电机输出电抗 器的电流选择在 15A 左右，主要考虑到谐波可能会事电流放大。

留有一定的余量。

具体详情请致电电抗器厂家 识一下输出电抗器相关介绍
更多相关产品了解
下面我们认
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 厂家承诺：货源充足，现
货供应。

服务周到，免费提供相关咨询，相关技术指导, 相关问题帮 您解决。

做工精良，外观精致，质量稳定可靠 厂家提供，说明书，合格证，防护标识等。

运输时间，已经签订专线 物流运输，运输保证。

包装箱牢固可靠，保证产品运输安排。


名称 适用设备
电机功率
输出电抗器
别名
出线电抗器 抑制合闸涌流
CXL-15A
变频器，电机 作用 5.5KW
型号
专业铸就电抗器品质
服务来源


上海昌日电子科技有限公司电抗器供应商
相数 冷却方式 产地
三相 自冷 上海
电流 电压 耐压
15A 380V 3000V
变频器厂家建议加装输出电抗器
（输出电抗器串联在变频器输出侧(U、V、W)和电动机之间，用于 限制电动机连接电缆的容性充电电流和电动机绕组的电压上升率， 减 小变频器功率器件动作时产生的干扰和冲击。

在变频器与负载电动机 之间的连接电缆超过 50m 时，应配置输出电抗器）
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 中的效果
在实际应用
变频器和调速器是采用变频的方式调速的， 所以在调速的时候经常会
专业铸就电抗器品质 服务来源


上海昌日电子科技有限公司电抗器供应商
产生高次谐波和产生波形畸变，会影响设备正常使用，为此，须在输 出端加装一个输出电抗器，用于滤出谐波电压和谐波电流，改善电网 质量。


5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 须考虑输出电抗器的因素
根据现场情况必
这个是要根据现场情况来的，线路在50m--150m 之间一般是最 好加电抗器，但是变频器功率小于37KW 时有时处于成本考虑， 可以不加。

但后面接对谐波比较敏感的元件最好是加电抗器或滤 波器，按变频器功率来配就成了，也可以致电我公司。

来选配技 术参数。

5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 产品概述：
输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗 器。

输出交流电抗器补偿长电缆的电容性电荷反转电流， 如果是长电 机电缆，则可以限制电机端子的 dv/dT 5.5KW 电机专用配套电抗器|5.5KW 输出电抗器
专业铸就电抗器品质。


服务来源


上海昌日电子科技有限公司电抗器供应商 5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 性能特点：
输出电抗器铁芯采用优质取向硅钢片， 芯柱经多个气隙分成均匀 小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、 下铁 轭紧密粘接起来， 铁芯端面采用高品质防锈漆喷涂工艺，解决了 电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

输出电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好 的绝缘性能，整体机械强度高，防潮性能好。

输出电抗器线圈采用 F、H 级绝缘系统，大大提高了长期运行的 可靠性。

输出电抗器温升低，损耗小，成本低，综合利用率高。

输出电抗器体积小，重量轻，占用空间小，便于安装。


5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 四点重要作用
◆ 降低电机的噪音，降低涡流损耗。

◆ 降低输入高次谐波造成的漏电流。

◆ 用于平滑滤波，降低瞬变电压 dv/dT ，延长电机寿命。

◆ 保护变频器内部的功率开关器件。

5.5KW 电机专用配套电抗器|5.5KW 输出电抗器
1、额定工作电压： 380V/50Hz 或 660V/50Hz 2、额定工作电流：5A 至 1600A@40℃ 3、抗电强度： 铁芯-绕组 3500VAC/50Hz/10mA/10s 无飞弧击穿 4、绝缘电阻： 1000VDC 绝缘阻值≥100MV 5、电抗器噪音： 小于 65dB
技术参数表
6、防护等级： IP00
专业铸就电抗器品质 服务来源


上海昌日电子科技有限公司电抗器供应商
7、绝缘等级： F 级以上 8、产品执行标准： IEC289:1987 电抗器 GB10229-88 电抗器(eqv IEC289:1987) JB9644-1999 半导体电气传动用电抗器
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器 系统安装示意 图
2、
5.5KW 电机专用配套电抗器|5.5KW 输出电抗器
现场拍摄图片
专业铸就电抗器品质
服务来源


上海昌日电子科技有限公司电抗器供应商
专业铸就电抗器品质
服务来源


上海昌日电子科技有限公司电抗器供应商
我公司生产电机专用电抗器 输入电抗器，输出电抗器，高压串联电抗器，启动 电抗器等系列 专业生产，品质保证，欢迎订购 市场用户反映，对自身的变频 器很熟悉，对电动机也比较熟悉。

但是怎么选配输出电抗器很是为难，以上是我 公司给客户的一些相关参考资料。

更多需求请致电我们公司提供相应免费服务支 持。

期待您的合作。


公司系列化产品分为： 1，变频器专用电抗器 输入电抗器 JXL 系列-400 输出电抗器 CXL 系列-400 输入电抗器 JXL 系列-660 输出电抗器 CXL 系列-660 直流电抗器 DCL 系列-250 2，低压电容专用电抗器 串联电抗器 CKSG-6-400系列 串联 电抗器 CKSG-7-400系列 串联电抗器 CKSG-6-450系列 串联电抗器 CKSG-7-450系列 串联电抗器 CKSG-6-480系列 串联电抗器 CKSG-7-480系列 串联电抗器 CKSG-6-525系列 串联电抗器 CKSG-7-525系 列串联电抗器 CKSG-6-690系列 串联电抗器 CKSG-7-690系 列 3，高压电容专用电抗器 串联电抗器 CKSC-6-10KV 系列 串联电抗器 CKSG-7-10KV 系 列 串联电抗器 CKSC-6-6KV 系列 串联电抗器 CKSG-7-6KV 系列
专业铸就电抗器品质 服务来源


上海昌日电子科技有限公司电抗器供应商
串联电抗器 CKSG-6-11KV 系列 串联电抗器 CKSG-7-11KV 系 列 4,高压电机专用启动电抗器 启动电抗器 启动电抗器 QKSC-6KV 系列 QKSC-10KV 系列
我公司专业生产电抗器，常规串联电抗器；输入输出电抗器 都备有现货，价格实在，欢迎惠顾！
专业铸就电抗器品质
服务来源





。

合集下载

变频电机功率---1-11

变频电机功率---1-11


变频器尺寸（W*H*D） 130*250*170 130*250*170 190*230*190 190*230*190 190*230*190 190*230*190 250*400*210
电机功率 2.2KW 5.5KW 7.5KW 9.2KW 11KW 15KW 18.5KW
电机额定电流 4.5A 11.6A 15A 19A 24.6A 30A 38A
定电流大的偏移，放些余量。
D:W:H 输出电抗器尺寸 110*84*130 155*76*130 155*130*150 155*135*130 155*135*130 155*135*130 155*135*130 D:W:H 输出电抗器尺寸 110*84*130 155*130*150 155*135*130 155*135*130 155*135*130 155*135*130 195*130*165
单价 107 138 169 222 222 300 700
输出电抗器型号（台达） OCL-0007-EISC-E1M0 OCL-0015-EISC-EM47 OCL-0020-EISC-EM35 OCL-0030-EISC-EM23 OCL-0030-EISC-EM23 OCL-0040-EISC-EM18 OCL-0050-EISC-EM14
备注： 1、PROFIBUS-DP通讯卡型号CMC-PD01 2、编码器回授卡G型号EMC-PG01O 说明：1、电机电压为400V，变频器、制动电阻、输出电抗器尺寸主要为柜内安装面长+宽
2、其中7.5KW 变频器配PROFIBUS-DP通讯卡+倍加福编码器RHI58N-OBAK1R61N-1024接口卡 3、电机额定电流为估算，电机功率是确定的，如果变频器是根据电流来选择的话，往额定电流大的偏移，放些余

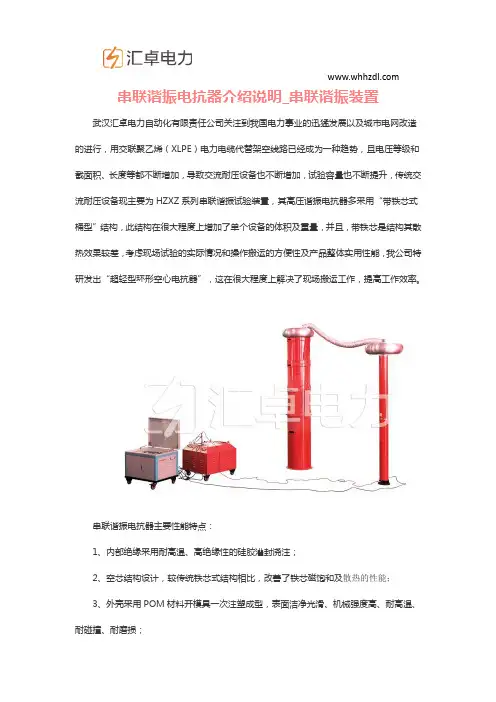

串联谐振电抗器介绍说明_串联谐振装置
