2022高考物理课标版一轮课件：第十章 第2节 法拉第电磁感应定律及其应用

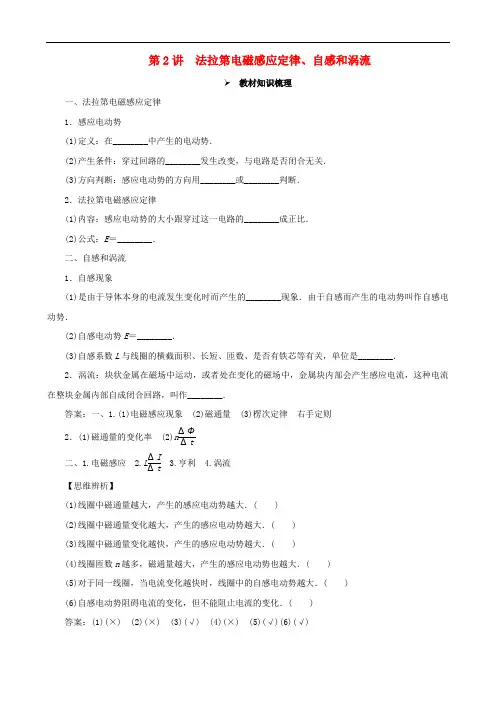

第2讲 法拉第电磁感应定律、自感和涡流教材知识梳理一、法拉第电磁感应定律 1．感应电动势(1)定义：在________中产生的电动势．(2)产生条件：穿过回路的________发生改变，与电路是否闭合无关． (3)方向判断：感应电动势的方向用________或________判断． 2．法拉第电磁感应定律(1)内容：感应电动势的大小跟穿过这一电路的________成正比． (2)公式：E ＝________． 二、自感和涡流 1．自感现象(1)是由于导体本身的电流发生变化时而产生的________现象．由于自感而产生的电动势叫作自感电动势．(2)自感电动势E ＝________．(3)自感系数L 与线圈的横截面积、长短、匝数、是否有铁芯等有关，单位是________．2．涡流：块状金属在磁场中运动，或者处在变化的磁场中，金属块内部会产生感应电流，这种电流在整块金属内部自成闭合回路，叫作________．答案：一、1.(1)电磁感应现象 (2)磁通量 (3)楞次定律 右手定则 2．(1)磁通量的变化率 (2)n ΔΦΔt二、1.电磁感应 2.L ΔIΔt 3.亨利 4.涡流【思维辨析】(1)线圈中磁通量越大，产生的感应电动势越大．( ) (2)线圈中磁通量变化越大，产生的感应电动势越大．( ) (3)线圈中磁通量变化越快，产生的感应电动势越大．( ) (4)线圈匝数n 越多，磁通量越大，产生的感应电动势也越大．( ) (5)对于同一线圈，当电流变化越快时，线圈中的自感电动势越大．( ) (6)自感电动势阻碍电流的变化，但不能阻止电流的变化．( ) 答案：(1)(×) (2)(×) (3)(√) (4)(×) (5)(√)(6)(√)考点互动探究考点一 法拉第电磁感应定律的理解和应用1.法拉第电磁感应定律的理解(1)感应电动势的大小由线圈的匝数和穿过线圈的磁通量的变化率ΔΦΔt 共同决定，而与磁通量Φ的大小、变化量ΔΦ的大小没有必然联系．(2)磁通量的变化率ΔΦΔt 对应Φ­t 图线上某点切线的斜率．2．应用法拉第电磁感应定律的三种情况(1)磁通量的变化是由面积变化引起时，ΔΦ＝B ·ΔS ，则E ＝nB ΔSΔt； (2)磁通量的变化是由磁场变化引起时，ΔΦ＝ΔB ·S ，则E ＝n ΔB ·SΔt；(3)磁通量的变化是由面积和磁场变化共同引起时，则根据定义求，ΔΦ＝Φ末－Φ初，E ＝nB 2S 2－B 1S 1Δt≠nΔB ΔSΔt.] 图10­27­1为无线充电技术中使用的受电线圈示意图，线圈匝数为n ，面积为S .若在t 1到t 2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B 1均匀增加到B 2，则该段时间线圈两端a 和b 之间的电势差φa －φb ( )图10­27­1A ．恒为nS （B 2－B 1）t 2－t 1B ．从0均匀变化到nS （B 2－B 1）t 2－t 1C ．恒为－nS （B 2－B 1）t 2－t 1D ．从0均匀变化到－nS （B 2－B 1）t 2－t 1答案：D[解析] 根据法拉第电磁感应定律知电势差大小为E ＝n B 2－B 1t 2－t 1S ；根据楞次定律可知b 点电势较高，故φa －φb 小于0，选C.■ 方法技巧应用法拉第电磁感应定律应注意的三个问题(1)公式E ＝n ΔΦΔt 求解的是一个回路中某段时间内的平均电动势，在磁通量均匀变化时，瞬时值才等于平均值．(2)利用公式E ＝nS ΔBΔt求感应电动势时，S 为线圈在磁场范围内的有效面积．如图10­27­2所示，一正方形线圈的匝数为n ，边长为a ，线圈平面与匀强磁场垂直，且一半处在磁场中．在Δt 时间内，磁感应强度的方向不变，大小由B 均匀地增大到2B .在此过程中，线圈中产生的感应电动势为( )图10­27­2A.Ba 22ΔtB.nBa 22ΔtC.nBa 2ΔtD.2nBa 2Δt答案：B [解析] 磁感应强度的变化率ΔB Δt ＝2B －B Δt ＝B Δt ，法拉第电磁感应定律公式可写成E ＝n ΔΦΔt ＝n ΔB Δt S ，其中磁场中的有效面积S ＝12a 2，代入得E ＝n Ba22Δt，选项B 正确，选项A 、C 、D 错误． 考点二 导体切割磁感线引起的感应电动势的计算考向一 E ＝Blv 的三个特性(1)正交性：本公式要求磁场为匀强磁场，而且B 、l 、v 三者互相垂直．(2)有效性：公式中的l 为导体切割磁感线的有效长度．图10­27­3中，导体棒的有效长度为a 、b 间的距离．图10­27­3(3)相对性：E ＝Blv 中的速度v 是导体相对磁场的速度，若磁场也在运动，应注意速度间的相对关系．] 如图10­27­4所示，abcd 为水平放置的平行“”形光滑金属导轨，间距为l ，导轨间有垂直于导轨平面的匀强磁场，磁感应强度大小为B ，导轨电阻不计．已知金属杆MN 倾斜放置，与导轨成θ角，单位长度的电阻为r ，保持金属杆以速度v 沿平行于cd 的方向滑动(金属杆滑动过程中与导轨接触良好)．则( )图10­27­4A ．电路中感应电动势的大小为Blvsin θB ．电路中感应电流的大小为Bv sin θrC ．金属杆所受安培力的大小为B 2lv sin θrD ．金属杆的热功率为B 2lv 2r sin θ答案：B[解析] 因为金属杆以速度v 沿平行于cd 的方向滑动，其切割磁感线的有效长度为导轨间距l ，由法拉第电磁感应定律，电路中感应电动势E ＝Blv ，A 错误；由图可知，金属杆接入电路的实际长度为x ＝lsin θ，电路有效电阻R ＝x ·r ＝lr sin θ，由闭合电路的欧姆定律，电路中电流大小I ＝E R ＝Blvlrsin θ＝Bv sin θr，B 正确；金属杆所受安培力F ＝BIx ＝B ·Bv sin θr ·l sin θ＝B 2lv r ，C 错误；金属杆的热功率P ＝I 2R ＝⎝ ⎛⎭⎪⎫Bv sin θr 2·lr sin θ＝B 2lv 2sin θr，D 错误．[2015·海南卷] 如图10­27­5所示，空间有一匀强磁场，一直金属棒与磁感应强度方向垂直，当它以速度v 沿与棒和磁感应强度都垂直的方向运动时，棒两端的感应电动势大小为ε；将此棒弯成两段长度相等且相互垂直的折线，置于与磁感应强度相垂直的平面内，当它沿两段折线夹角平分线的方向以速度v 运动时，棒两端的感应电动势大小为ε′.则ε′ε等于()图10­27­5A.12B.22C ．1 D. 2 答案：B [解析] 感应电动势E ＝BLv 成立的条件是B ⊥L 、B ⊥v 、L ⊥v ，即B 、L 、v 三者两两垂直，式中的L 应该取与B 、v 均垂直的有效长度(即导体的有效切割长度)．假设题中金属棒的长度为L ，那么折线的有效切割长度为22L ，所以ε′ε＝22.选项B 正确．考向二 转动切割磁感线产生感应电动势的计算当导体在垂直于磁场的平面内，绕一端以角速度ω匀速转动时，产生的感应电动势为E ＝Blv ＝12Bl2ω，如图10­27­6所示．图10­27­6多选)[2016·全国卷Ⅱ] 法拉第圆盘发电机的示意图如图10­27­7所示．铜圆盘安装在竖直的铜轴上，两铜片P 、Q 分别与圆盘的边缘和铜轴接触．圆盘处于方向竖直向上的匀强磁场B 中．圆盘旋转时，关于流过电阻R 的电流，下列说法正确的是( )图10­27­7A ．若圆盘转动的角速度恒定，则电流大小恒定B ．若从上向下看，圆盘顺时针转动，则电流沿a 到b 的方向流动C ．若圆盘转动方向不变，角速度大小发生变化，则电流方向可能发生变化D ．若圆盘转动的角速度变为原来的2倍，则电流在R 上的热功率也变为原来的2倍 答案：AB[解析] 将圆盘看成由无数辐条组成，各辐条都在切割磁感线，从而产生感应电动势，出现感应电流，当圆盘顺时针转动时(从上往下看)，根据右手定则可判断，圆盘上感应电流从边缘向中心，流过电阻R 的电流方向从a 到b ，B 正确；由法拉第电磁感应定律可得，感应电动势E ＝BLv ＝12BL 2ω，而I ＝ER ，故A 正确，C 错误；当角速度ω变为原来的2倍时，感应电动势E ＝12BL 2ω变为原来的2倍，感应电流I 变为原来的2倍，电流在R 上的热功率P ＝I 2R 变为原来的4倍，D 错误．考向三 公式E ＝n ΔΦΔt与E ＝Blv 的区别与联系多选)如图10­27­8所示，半径为R 的半圆形硬导体AB 以速度v 在水平U 形框架上匀速滑动，且彼此接触良好．匀强磁场的磁感应强度为B ，U 形框架中接有电阻R 0，则AB 进入磁场的过程中()图10­27­8A ．R 0中电流的方向由上到下B ．感应电动势的平均值为B πRvC ．感应电动势的最大值为2BRvD ．感应电动势的最大值为B πRv 答案：AC[解析] AB 进入磁场的过程中根据右手定则可判断感应电流方向为逆时针方向，即由上向下通过R 0，选项A 正确；感应电动势的平均值为E ＝ΔΦΔt ＝12πR 2·BR v＝B πRv2，选项B 错误；当AB 完全进入磁场后，其有效切割长度最大，最大值为2R ，则感应电动势的最大值为E m ＝B ·2Rv ＝2BRv ，选项C 正确，选项D 错误．考点三 1.通电自感与断电自感现象对比2.自感电动势的作用是阻碍电流的变化，但自感电动势只是延缓了过程的进行，不能使过程停止，更不能使过程反向．3．自感线圈中的电流增大时，自感电动势阻碍电流的增大，电流减小时，自感电动势阻碍电流的减小．发生自感现象的瞬间，线圈中电流的大小和方向不变，即电流不发生“突变”．考向一 对涡流的考查多选)[2015·全国卷Ⅰ] 1824年，法国科学家阿拉果完成了著名的“圆盘实验”．实验中将一铜圆盘水平放置，在其中心正上方用柔软细线悬挂一枚可以自由旋转的磁针，如图10­27­9所示，实验中发现，当圆盘在磁针的磁场中绕过圆盘中心的竖直轴旋转时，磁针也随着一起转动起来，但略有滞后．下列说法正确的是( )图10­27­9A．圆盘上产生了感应电动势B．圆盘内的涡电流产生的磁场导致磁针转动C．在圆盘转动的过程中，磁针的磁场穿过整个圆盘的磁通量发生了变化D．圆盘中的自由电子随圆盘一起运动形成电流，此电流产生的磁场导致磁针转动答案：AB[解析] 小磁针在圆盘所在处形成的磁场是非匀强磁场，圆盘可以等效为许多环形闭合线圈，圆盘转动过程中，穿过每个环形闭合线圈的磁通量不断地发生变化，在每一环形线圈上产生电动势和涡电流，A 正确；环形线圈随圆盘转动，由楞次定律可知，线圈会受到小磁针施加的阻碍相对运动的力，根据牛顿第三定律可知，小磁针会受到与线圈即圆盘转动方向相同的力的作用，此力来源于电磁感应形成的涡电流，而不是自由电子随圆盘转动形成的电流，B正确，D错误．从圆盘的整个盘面上看，圆盘转动过程中穿过整个圆盘的磁通量不变，C错误．考向二对自感现象及其图像的考查(多选)如图10­27­10所示，电路中M和N是两个完全相同的小灯泡，L是一个自感系数很大、直流电阻为零的电感线圈，C是电容很大的电容器，电源的内阻不计．当S闭合与断开时，对M、N的发光情况判断正确的是( )图10­27­10A．S闭合时，M立即亮，然后逐渐熄灭B．S闭合时，N立即亮，然后逐渐熄灭C．S闭合足够长时间后，N发光而M不发光D．S闭合足够长时间后再断开，N立即熄灭而M逐渐熄灭答案：AC[解析] 电容器的特性是“充电和放电”，在开始充电阶段，相当于阻值很小的电阻，放电阶段相当于电源．线圈的特性是“阻交流、通直流”，即电流不会突然变化，当电流突然增大时，线圈相当于阻值很大的电阻，当电流突然减小时，充当电源．因此，当开关刚闭合时，电容器对电流的阻碍作用小，线圈对电流的阻碍作用大，C和N组成的电路分压作用小，M、L组成的电路分压作用大，N灯较暗，M灯较亮．当开关闭合足够长的时间后，电容器充电完成，线圈中电流为直流电，而其直流电阻为零，N灯较亮，M灯被短路，不发光，选项A、C正确，选项B错误；开关断开瞬间，电容器和N组成的回路中，电容器放电，N 灯逐渐变暗，M 灯和线圈组成的回路中，线圈充当电源，M 灯变亮，然后逐渐熄灭，故选项D 错误．(多选)如图10­27­11所示的电路中，L 是一个自感系数很大、直流电阻不计的线圈， D 1、D 2和D 3是三个完全相同的灯泡，E 是内阻不计的电源．在t ＝0时刻，闭合开关S ，电路稳定后在t 1时刻断开开关S.规定电路稳定时流过D 1、D 2的电流方向为正方向，分别用I 1、I 2表示流过D 1和D 2的电流，则四个选项中能定性描述电流I 随时间t 变化关系的是( )图10­27­1110­27­12答案：BC [解析] 闭合开关S ，D 1缓慢变亮，D 2和D 3立即变亮．在t 1时刻断开开关S 后，由于自感现象通过D 1的电流逐渐减小，方向不变，而通过D 2和D 3的电流方向立即改变，且逐渐减小，选项B 、C 正确．■ 建模点拨开关断开瞬间，灯泡是否变得更亮，要看开关断开瞬间通过灯泡的电流是不是比电路稳定时通过灯泡的电流更大；若开关断开瞬间通过灯泡的电流比电路稳定时通过灯泡的电流还小，灯泡只是渐渐变暗．【教师备用习题】1．[2015·全国卷Ⅱ] 如图所示，直角三角形金属框abc 放置在匀强磁场中，磁感应强度大小为B ，方向平行于ab 边向上．当金属框绕ab 边以角速度ω逆时针转动时，a 、b 、c 三点的电势分别为φa 、φb 、φc .已知bc 边的长度为l .下列判断正确的是( )A ．φa >φc ，金属框中无电流B. φb >φc ，金属框中电流方向沿a ­b ­c ­a C ．U bc ＝－12Bl 2ω，金属框中无电流D ．U bc ＝12Bl 2ω，金属框中电流方向沿a ­c ­b ­a[解析] C 由于bc 和ac 切割磁感线有效长度相同，故产生的感应电动势相互抵消，金属框中无电流，但b 、c 两端有电势差，根据法拉第电磁感应定律得E ＝12Bl 2ω，根据右手定则确定c 端电势高，所以U bc＝－E ＝－12Bl 2ω.2．(多选)如图所示，垂直矩形金属线框的匀强磁场的磁感应强度为B .线框上放置一导体棒ab ，ab 垂直于线框两个长边且和线框接触良好，长度为l .在Δt 时间内，ab 向右以速度v 匀速滑过距离d ，则( )A ．因右边面积减少ld ，左边面积增大ld ，则ΔΦ＝B ·2ld ，E ＝2BldΔtB ．因右边面积减少ld ，左边面积增大ld ，两边抵消，ΔΦ＝0，E ＝0C ．ΔΦ＝Bld ，所以E ＝BldΔtD ．导体棒ab 切割磁感线，E ＝Blv[解析] CD 左、右两边可看成两个并联的回路．根据法拉第电磁感应定律，每个回路产生的感应电动势为E ＝Bld Δt ，由于两个回路是并联电路，总感应电动势也为E ＝BldΔt ，选项A 、B 错误，选项C 正确；根据导体棒切割磁感线产生感应电动势的公式E ＝Blv ，选项D 正确．3．(多选)[2015·河北百校联盟质量检测] 由粗细相同、同种材料制成的A 、B 两线圈，分别按图甲、乙两种方式放入匀强磁场中，甲、乙两图中的磁场方向均垂直于线圈平面，A 、B 线圈的匝数比为2∶1，半径之比为2∶3，当两图中的磁场都随时间均匀变化时( )A ．甲图中，A 、B 两线圈中电动势之比为2∶3 B ．甲图中，A 、B 两线圈中电流之比为3∶2C ．乙图中，A 、B 两线圈中电动势之比为8∶9D ．乙图中，A 、B 两线圈中电流之比为2∶3[解析] BCD 设线圈匝数分别为n 1、n 2，线圈的半径分别为r 1、r 2.导线横截面积为S ′，图甲中，设有界磁场的面积为S ，则线圈A 产生的电动势E A ＝n 1ΔB Δt S ，电阻R A ＝ρn 1·2πr 1S ′，B 的电动势为E B ＝n 2ΔBΔtS ，R B ＝ρn 2·2πr 2S ′，因此E A E B ＝n 1n 2＝21，电流之比为I A I B ＝E A E B ·R B R A ＝32，A 错误，B 正确；图乙中，A 的电动势E ′A ＝n 1ΔB Δt πr 21，B 的电动势E ′B ＝n 2ΔB Δt πr 22，因此E ′A E ′B ＝21×49＝89，电流之比I ′A I ′B ＝89×12×32＝23，C 、D 正确．4．[2016·无锡模拟] 如图所示，三个灯泡L 1、L 2、L 3的阻值关系为R 1＜R 2＜R 3，电感线圈L 的直流电阻可忽略，D 为理想二极管，开关S 从闭合状态突然断开时，下列判断正确的是( )A ．L 1逐渐变暗，L 2、L 3均先变亮，然后逐渐变暗B ．L 1逐渐变暗，L 2立即熄灭，L 3先变亮，然后逐渐变暗C ．L 1立即熄灭，L 2、L 3均逐渐变暗D ．L 1、L 2、L 3均先变亮，然后逐渐变暗[解析] B 开关S 处于闭合状态时，由于R 1＜R 2＜R 3，则分别通过三个灯泡的电流大小I 1＞I 2＞I 3，开关S 从闭合状态突然断开时，电感线圈产生与之前反向的自感电动势，由于二极管的反向截止作用，L 2立即熄灭，电感线圈、L 1、L 3组成闭合回路，L 1逐渐变暗，通过L 3的电流由I 3变为I 1，再逐渐减小，故L 3先变亮，然后逐渐变暗，选项B 正确．5．如图所示，水平“U 形”导轨abcd 固定在匀强磁场中，ab 与cd 平行，间距L 1＝0.5 m ，金属棒AB 垂直于ab 且和ab 、cd 接触良好，AB 与导轨左端bc 的距离为L 2＝0.8 m ，整个闭合回路的电阻为R ＝0.2 Ω，磁感应强度为B 0＝1 T 的匀强磁场竖直向下穿过整个回路．ad 通过滑轮和轻绳连接着一个质量为m ＝0.04 kg的物体，不计一切摩擦，现使磁场以ΔB Δt＝0.2 T/s 的变化率均匀地增大．求： (1)金属棒上电流的方向．(2)感应电动势的大小．(3)物体刚好离开地面的时间(g 取10 m/s 2)．[答案] (1)由A 到B (2)0.08 V (3)5 s[解析] (1)由楞次定律可以判断，金属棒上的电流由A 到B .(2)由法拉第电磁感应定律得E ＝ΔΦΔt ＝S ΔB Δt＝0.08 V. (3)物体刚好离开地面时，其受到的拉力F ＝mg而拉力F 又等于棒所受的安培力，即mg ＝F 安＝BIL 1其中B ＝B 0＋ΔB Δtt I ＝E R解得t ＝5 s.6．如图甲所示，光滑导轨间距为l ＝0.4 m ，ab 为金属棒，与导轨接触良好．均匀变化的磁场垂直穿过导轨平面，磁场的变化情况如图乙所示，金属棒ab 接入电路的电阻R 为1 Ω，导轨电阻不计．t ＝0时刻，ab 棒从导轨最左端，以v ＝1 m/s 的速度向右匀速运动，求1 s 末回路中的感应电流及金属棒ab 受到的安培力．[答案] 1.6 A ，方向为逆时针方向 1.28 N ，方向向左[解析] 1 s 末与t ＝0时刻相比，Φ的变化有两个原因，一是B 的变化，二是金属棒和导轨所围面积S 的变化，显然这两个因素都应当考虑在内，所以有E ＝ΔΦΔt ＝ΔB Δt S ＋Blv 又ΔB Δt＝2 T/s ， 在1 s 末，B ＝2 T ，S ＝lvt ＝0.4×1×1 m 2＝0.4 m 2所以1 s 末，E ＝ΔB ΔtS ＋Blv ＝1.6 V ， 此时回路中的电流I ＝E R＝1.6 A 根据楞次定律与右手定则可判断出电流方向为逆时针方向金属棒ab 受到的安培力为F ＝BIl ＝2×1.6×0.4 N ＝1.28 N ，方向向左．。

二、自感、涡流、电磁阻尼和电磁驱动 1.自感现象
(1)概念：由于导体本身的 电流 变化而产生的电磁感应现象称为自感，由于
自感而产生的感应电动势叫做自感电动势. (2)表达式：E＝L ΔI. Δt (3)自感系数L的影响因素：与线圈的 关.
、形状、 大小
以及是否有铁芯有 匝数
2.涡流现象
(1)涡流：块状金属放在 变化 磁场中，或者让它在磁场中运动时，金属块内产 生的旋涡状感应电流. (2)产生原因：金属块内 磁通量 变化→感应电动势→感应电流. 3.电磁阻尼 导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是 导体的相对运动. 阻碍 4.电磁驱动 如果磁场相对于导体转动，在导体中会产生 而使导体运动起来.
感应电流
使导体受到安培力
自测2
(多选)电吉他中电拾音器的基本结构如图1所示，磁体附近的金属弦
被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送 到音箱发出声音，下列说法正确的有
A.选用铜质弦，电吉他仍能正常工作
√ C.增加线圈匝数可以增大线圈中的感应电动势 √ D.弦振动过程中，线圈中的电流方向不断变化 √
第十章
电磁感应
第2讲 法拉第电磁感应定律、自 感和涡流
过好双基关
一、法拉第电磁感应定律 1.感应电动势
(1)感应电动势：在电磁感应现象中产生的电动势.
(2)产生条件：穿过回路的 磁通量 发生改变，与电路是否闭合无关. (3)方向判断：感应电动势的方向用 楞次定律 或右手定则判断. 2.法拉第电磁感应定律 (1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的
(1)通过电阻R1的电流大小和方向；
答案 nB0πr22 3Rt0 方向从 b 到 a

第2节 法拉第电磁感应 定律及其应用
-2-
知识梳理 考点自诊
一、法拉第电磁感应定律 1.感应电动势 (1)概念:在 电磁感应现象 中产生的电动势。 (2)产生条件:穿过回路的 磁通量 发生改变,与电路是否闭合 无 关。 (3)方向判断:感应电动势的方向用 楞次定律 或 右手定则 判 断。
-3-
知识梳理 考点自诊
(6)对于同一线圈,当电流变化越快时,线圈中的自感电动势越大。
()
关闭
(1)√ (2)× (3)× (4)√ (5)× (
2.(多选)(2018·河南商丘期末)如图所示,在线圈上端放置一盛有
冷水的金属杯,现接通交流电源,过了几分钟,杯内的水沸腾起来。
若要缩短上述加热时间,下列措施可行的有( )
意义 某个面的磁 个面的磁通量变化 磁通量变化的
感线的条数 多少
快慢
大小
Φ =BScos θ
①定义:在自感现象中产生的感应电动势叫作 自感电动势 。
������
②表达式:E= L Δ������ 。
(3)自感系数L
①相关因素:与线圈的 大小
有关。
②单位:亨利(H),1 mH= 10-3
、形状、 匝数 H,1 μH= 10-6
以及是否有铁芯 H。
-6-
知识梳理 考点自诊
2.涡流 当线圈中的电流发生变化时,在它附近的任何导体中都会产生 感应电流 ,这种电流像水的漩涡所以叫涡流。 3.电磁阻尼 导体在磁场中运动时,感应电流会使导体受到安培力,安培力的 方向总是 阻碍 导体的运动。 4.电磁驱动 如果磁场相对于导体转动,在导体中会产生 感应电流 使导体 受到安培力而运动起来。
3.导体切割磁感线的情形
切割方式 平动切割

缘和铜轴接触。圆盘处于方向竖直向上的匀
强磁场 B 中。圆盘旋转时，关于流过电阻 R 的电流，下列说法
正确的是
()
A．若圆盘转动的角速度恒定，则电流大小恒定
B．若从上向下看，圆盘顺时针转动，则电流沿 a 到 b 的方
向流动
C．若圆盘转动方向不变，角速度大小发生变化，则电流方
向可能发生变化
D．若圆盘转动的角速度变为原来的 2 倍，则电流在 R 上的
12/8/2021
2．[多选](2018·沧州一中模拟)线圈所围的面积为 0.1 m2，线圈电
阻为 1 Ω；规定线圈中感应电流 I 的正方向从上往下看是顺时
针方向，如图甲所示，磁场的磁感应强度 B 随时间 t 的变化规
律如图乙所示，则下列说法正确的是
()
A．在时间 0～5 s 内，I 的最大值为 0.01 A B．在第 4 s 时刻，I 的方向为逆时针 C．前 2 s 内，通过线圈某截面的总电荷量为 0.01 C D．第 3 s 内，线圈的发热功率最大
12/8/2021
[典例] [多选]如图甲所示，abcd 是匝数为 100 匝、边长
为 10 cm、总电阻为 0.1 Ω 的正方形闭合导线圈，放在与线圈
平面垂直的图示匀强磁场中，磁感应强度 B 随时间 t 的变化关
系如图乙所示，则以下说法正确的是
()
A．导线圈中产生的是交变电流 B．在 t＝2.5 s 时导线圈产生的感应电动势为 1 V C．在 0～2 s 内通过导线横截面的电荷量为 20 C D．在 t＝1 s 时，导线圈内电流的瞬时功率为 10 W
热功率：P 热＝B2RL总2v2。
12/8/2021
课 堂 提能·考点 全通
易点速过，难点精研，时间用到增分点上
