产品简介
安装设备WD2是一款新型无线调光控制设备（以下简称“设备”），将设备关联到萤石网关并添加到“萤石云视频”客户端，配合筒射灯一起使用，可以实现亮度和色温调节、联动控制等功能。
***
RESET按键长按5秒：设备重置并进入添加模式装箱清单
*指示灯蓝色快闪：进入添加模式蓝色慢闪：设备离线
蓝色常亮：添加超时/退出添加模式
下载“萤石云视频”
恢复出厂设置设备添加本设备须搭配萤石Zigbee智能网关（以下简称“网关”）使用。请先将网关添加至“萤石云视频”客户端，详情参见网关用户指南；然后将设备添加到网关。
如果添加失败，可以长按RESET键5秒或者连续开关灯8次（每次开关灯的间隔不超过2秒），当设备重置并进入添加模式后，按照本章节的步骤再尝试添加。方式一：扫描二维码添加登录“萤石云视频”客户端，选择添加设备，进入扫描二维码界面。231确认您的手机处于联网状态。
方式二：通过网关本地添加根据网关用户指南操作，使网关进入添加模式。1添加完成后，网关会有语音提示。3登录“萤石云视频”客户端，选择添加设备，进入扫描二维码界面。
21扫描下面的二维码，下载并安装。手机扫描二维码下载“萤石云视频”客户端用户指南×1使用“萤石云视频”客户端扫描该二维码可快速添加设备使用其它工具（例如微信、浏览器等）扫描该二维码可查看详细用户指南调光驱动器×1
-20℃~50℃0%~95%RHZigbee 3.0200-240V~，50/60Hz工作温度工作湿度通讯方式电源电压IP20IP20防水等级防尘等级规格参数
售后服务支持如果您在使用过程中遇到任何问题，您可以拨打服务热线或者联系在线客服。服务热线：400- 878-7878您可以登录萤石官网查询售后服务站点。萤石官网：您还可以添加萤石官方公众号，咨询在线客服。
上门安装服务连线示意图
完成示意图
萤石可提供有偿上门安装服务，请拨打服务热线400-878-7878查询提供安装服务的城市和收费，或者扫描下面的二维码，预约上门安装。如果您购买的商品包安装服务，无需预约或者拨打服务热线，工作人员会主动联系您。声明本产品为互联网设备，升级到官方最新软件版本，可使您获得更好的用户体验。设备的具体参数、维修方法、使用范围等内容请登录萤石官网查询或联系客服。本手册适用的设备型号：CS-HAL-WD2。版权所有©杭州萤石软件有限公司。保留一切权利。本手册的任何部分，包括文字、图片、图形等均归属于杭州萤石软件有限公司或其关联公司（以下简称“萤石”）。未经书面许可，任何单位或个人不得以任何方式摘录、复制、翻译、修改本手册的全部或部分。除非另有约定，萤石不对本手册提供任何明示或默示的声明或保证。关于本产品本手册描述的产品仅供中国大陆地区销售和使用。本产品只能在购买地所在国家或地区享受售后服务及维保方案。关于本手册本手册仅作为相关产品的指导说明，可能与实际产品存在差异，请以实物为准。因产品版本升级或其他需要，萤石可能对本手册进行更新，如您需要最新版手册，请您登录萤石官网查阅（）。萤石建议您在专业人员的指导下使用本手册。商标声明· 、 、 为萤石的注册商标。·本手册涉及的其他商标由其所有人各自拥有。责任声明

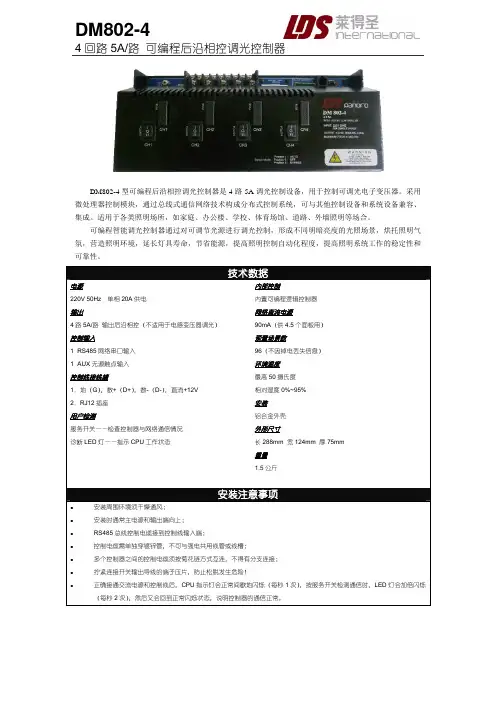

DM802-4
4回路5A/路 可编程后沿相控调光控制器
DM802-4型可编程后沿相控调光控制器是4路5A调光控制设备，用于控制可调光电子变压器。采用
微处理器控制模块，通过总线式通信网络技术构成分布式控制系统，可与其他控制设备和系统设备兼容、
集成。适用于各类照明场所，如家庭、办公楼、学校、体育场馆、道路、外墙照明等场合。
可编程智能调光控制器通过对可调节光源进行调光控制，形成不同明暗亮度的光照场景，烘托照明气
氛，营造照明环境，延长灯具寿命，节省能源，提高照明控制自动化程度，提高照明系统工作的稳定性和
可靠性。
技术数据
电源 内部控制
220V 50Hz 单相20A供电 内置可编程逻辑控制器
输出 网络直流电源
4路5A/路 输出后沿相控（不适用于电感变压器调光） 90mA（供4.5个面板用）
控制输入 预置场景数
1×RS485网络串口输入 96（不因掉电丢失信息）
1×AUX无源触点输入 环境温度
控制线接线端 最高50摄氏度
1．地（G），数+（D+），数-（D-），直流+12V 相对湿度0%~95%
2．RJ12插座 安装
用户检测 铝合金外壳
服务开关——检查控制器与网络通信情况 外形尺寸
诊断LED灯——指示CPU工作状态 长288mm×宽124mm×厚75mm
重量
1.5公斤
安装注意事项
z 安装周围环境须干燥通风；
z 安装时通常主电源和输出端向上；
z RS485总线控制电缆接到控制线输入端；
z 控制电缆需单独穿镀锌管，不可与强电共用线管或线槽；
z 多个控制器之间的控制电缆须按菊花链方式互连，不得有分支连接；
z 拧紧连接开关输出导线的端子压片，防止松脱发生危险！
z 正确接通交流电源和控制线后，CPU指示灯会正常间歇地闪烁（每秒1次），按服务开关检测通信时，LED灯会加倍闪烁
（每秒2次），然后又会回到正常闪烁状态，说明控制器的通信正常。 DM802-4
4回路5A/路 可编程后沿相控调光控制器
基于ZigBee技术的智能照明系统设计
智能照明系统是一种基于智能化技术的照明控制系统，可以实现对照明设备的自动化控制和管理。随着物联网技术的发展和智能家居市场的兴起，智能照明系统在家庭、办公室、商业建筑等各个领域得到了广泛的应用。本文将介绍一种基于ZigBee技术的智能照明系统设计。
一、系统概述
智能照明系统主要由控制中心、照明设备和无线通信模块组成。控制中心是整个系统的核心，负责处理用户的指令和控制照明设备的状态。照明设备包括智能灯泡、智能开关等，能够通过无线通信与控制中心进行数据交互。无线通信模块采用ZigBee技术，能够实现低功耗、长距离的无线通信。
二、系统功能
1. 远程控制：用户可以通过智能手机或电脑等终端设备远程控制照明设备的开关状态、亮度调整等功能。例如，用户可以在外出时通过手机app控制家中照明设备的开关，达到节能和安全的目的。
2. 定时调节：用户可以按照自己的需求设置照明设备的定时开关、亮度调节等功能。例如，用户可以在晚上睡觉前设置照明系统在一定时间后自动关闭，省去了手工操作的麻烦。
3. 节能调节：系统可以通过感应器获取环境光线强度，并根据光线强度自动调整照明设备的亮度。例如，当白天阳光充足时，系统会自动降低灯光亮度，节省能源。
4. 情景模式：用户可以根据不同的场景需求设置不同的照明模式。例如，可以设定会议模式、观影模式、阅读模式等，系统会自动调整照明设备的状态，提供合适的照明效果。
三、系统设计
1. 网络拓扑结构：采用星型网络拓扑结构，控制中心作为协调器，照明设备作为终端节点，通过无线通信模块与控制中心进行数据交互。
2. 数据传输协议：采用ZigBee协议，具有低功耗、简单易用、安全可靠等特点。ZigBee协议支持多种应用层协议，可以根据需要选择合适的协议，如ZigBee Light Link等。
3. 控制中心设计：控制中心通过连接路由器或网关与互联网进行通信，可以实现远程控制和智能化管理。控制中心内部包含处理器、存储器和通信接口等模块，负责解析用户的指令，并将指令发送给对应的照明设备。
智能调光原理
智能调光是一种智能照明控制技术，它通过自动调整照明强度和色温，使得照明灯具能够根据环境光线的变化进行自适应调节。智能调光的原理基于以下几个关键技术：
1. 光感知技术：智能调光系统通过光感知器件（如光敏电阻或光电二极管）感知环境光亮度。这些感知器件能够将环境光线转化为电信号，并将信号传递给智能控制器。
2. 智能控制器：智能调光系统中的智能控制器是整个系统的核心。它能够接收和处理来自光感知器件的信号，并根据预设的算法和规则进行照明调节。智能控制器通常由微处理器或专用芯片实现。
3. 调光设备：智能调光系统中的调光设备负责控制照明灯具的亮度和色温。调光设备通常采用PWM（脉宽调制）技术，通过改变信号的占空比来实现亮度调节。同时，一些调光设备还具有调节灯具色温的功能，可以使照明灯具的色温在暖色和冷色之间进行调整。
4. 控制算法：智能调光系统中的控制算法决定了照明灯具的调光策略。这些算法可以根据不同的需求和环境条件进行优化，以实现节能和舒适的照明效果。例如，可以根据环境亮度实时调整灯具亮度，或者根据时间和人员活动情况自动调整灯具亮度。
智能调光技术的应用可以广泛应用于各种场景，如家庭照明、办公室照明、商业建筑照明等。通过智能调光技术，可以提高照明的舒适性和效果，并节约能源和减少环境污染。
