LED 调光调色温控制器

一种控制切换色温的led电路的制作方法
制作控制切换色温的LED电路的方法如下：
材料：
1. Arduino开发板或其他微控制器
2. LED灯带（可根据需要选择单色或多彩色）
3. 数字电位器或旋钮开关
4. 电阻（根据LED灯带的工作电流和电源电压计算所需大小）
5. 连线（杜邦线等）
6. 电源
步骤：
1. 连接电位器或旋钮开关到Arduino的模拟输入引脚，以接收
从用户输入的控制信号。

2. 连接LED灯带到Arduino的数字输出引脚，用于控制LED
的亮度和色温。

3. 连接电阻到LED灯带的正极，以限制电流流过LED。

4. 连接电源到电路中，确保电源电压和电流符合LED灯带的
要求。

5. 编写Arduino代码，用于读取模拟输入引脚的值，并根据输
入值从低到高控制LED的亮度和色温。

可以使用PWM输出
模式控制LED的亮度。

6. 将代码上传到Arduino开发板，完成电路的制作和控制。

这样，你就可以使用电位器或旋钮开关来控制LED灯带的色
温切换了。

led调光器使用方法
LED调光器是一种用于控制LED灯光亮度的设备，它可以帮助
用户实现灯光的调节和控制。

在本文中，我们将介绍LED调光器的
使用方法，帮助大家更好地了解如何使用这一设备。

首先，LED调光器通常具有多种控制方式，包括旋钮式、触摸式、遥控式等。

用户可以根据自己的需求和喜好选择合适的控制方式。

其次，使用LED调光器时，首先需要将LED灯和调光器连接好，并确保电源已经接通。

接下来，根据调光器的说明书，进行相应的
操作，例如旋动旋钮、触摸屏操作或者遥控器控制，来调节LED灯
的亮度。

此外，LED调光器通常还具有定时、记忆、情景模式等功能，
用户可以根据自己的需求进行设置和调节。

比如可以设置定时开关灯，或者通过情景模式来实现不同场景下的灯光效果切换。

需要注意的是，使用LED调光器时，要根据LED灯的功率和调
光器的功率匹配情况来选择合适的调光器，以免造成设备损坏或者
不良使用效果。

总的来说，LED调光器是一种非常实用的灯光控制设备，能够帮助用户实现灯光的调节和控制，提升居家、办公等环境的舒适度和美观度。

希望通过本文的介绍，大家能更好地掌握LED调光器的使用方法，从而更好地享受LED灯光带来的便利和舒适。

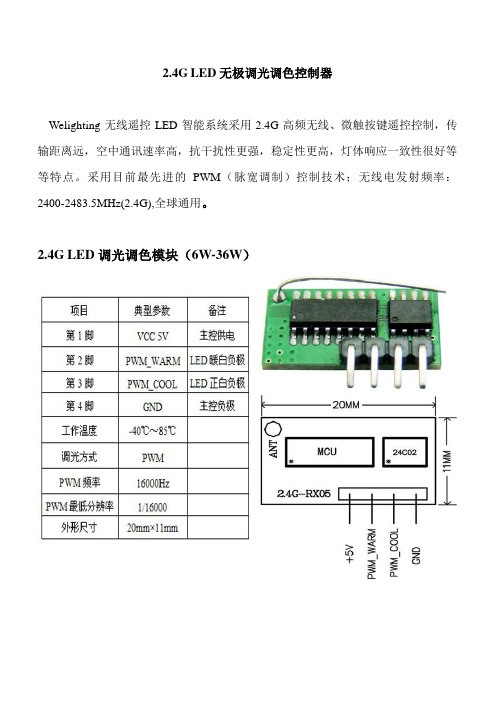

2.4G LED无极调光调色控制器
Welighting无线遥控LED智能系统采用2.4G高频无线、微触按键遥控控制，传输距离远，空中通讯速率高，抗干扰性更强，稳定性更高，灯体响应一致性很好等等特点。

采用目前最先进的PWM（脉宽调制）控制技术；无线电发射频率：2400-2483.5MHz(2.4G),全球通用。

2.4G LED调光调色模块（6W-36W）
遥控器产品的参数与功能：
1、遥控器外形尺寸：110mm×53mm×22mm
2、外壳材料: ABS+PC ；
3、输入电压：1.5V*2 AAA电池；
4、待机耗电量:最大5uA，正常情况下一组新电池可以使用24个月；
5、无线电频率：2.4GHz,全集成芯片设计，可以通过FCC认证；
6、发射功率：小于10mW；
7、遥控距离：空阔地带约20-30M。

8、最小亮度调节：直接到最小亮度
9、最大亮度调节：直接到最大亮度
10、亮度调节功能：遥控照明灯的亮度明暗逐渐变化。

11、分组控制功能：一个遥控器上分四组控制，可对4组灯具分别进行调光控制。

应用范围：
适用于恒流驱动控制方式的LED吸顶灯、吊灯、台灯、落地灯、平板灯、日光灯等产品的调色温调亮度控制。

合作建议：
因为此应用对原驱动电源有恒流恒压要求，所以务必请将贵司现有的驱动电源情况作简单介绍，便于我们进一步指导！。

一种控制切换色温的led电路的制作方法LED（Light Emitting Diode）是一种半导体器件，具有耗能低、寿命长、体积小等优点，因此被广泛应用于照明领域。

而控制切换色温的LED电路是一种可以实现调节灯光色温的装置，可以根据需要改变LED灯的颜色，提供不同的照明效果。

制作控制切换色温的LED电路主要涉及以下几个方面的内容。

1. 选取合适的LED灯：根据所需色温范围和亮度要求，选择适合的LED灯。

常见的LED灯有冷白光（色温约为6000K）、暖白光（色温约为3000K）和中性白光（色温约为4000K）等。

2. 使用PWM调光技术：PWM（Pulse Width Modulation）是一种调光技术，通过改变LED的亮度来实现调节色温的效果。

PWM 调光原理是通过控制LED灯的开关周期和占空比来改变LED的亮度。

调节PWM的频率和占空比，可以实现不同的色温效果。

3. 使用可调电阻器：在LED电路中，通过使用可调电阻器可以实现对PWM调光电路的调节。

可调电阻器通常用来调节电流，从而控制LED的亮度和色温。

通过调整可调电阻器的阻值，可以改变电流的大小，从而实现不同色温的调节。

4. 使用微控制器：微控制器是一种集成电路，具有处理和控制信号的功能。

在LED电路中，可以使用微控制器来控制PWM调光电路和可调电阻器，实现对LED的色温调节。

通过编写程序，可以实现自动调节和定时调节等功能。

5. 使用传感器：为了实现更智能化的LED色温调节，可以添加传感器来感知环境的光照强度和色温。

根据传感器的反馈信号，可以自动调节LED的色温，使其适应不同的环境。

制作控制切换色温的LED电路需要选取合适的LED灯、使用PWM 调光技术、可调电阻器、微控制器和传感器等元件。

通过合理组合和控制这些元件，可以实现对LED灯的色温调节，提供不同的照明效果。

这种LED电路可以应用于室内照明、舞台照明、汽车照明等领域，为人们提供更加舒适和适应的光照环境。

LED控制器的说明书一、产品介绍LED控制器是一种用于控制和调节LED灯光亮度、颜色和效果的设备。

本产品采用先进的技术和高质量材料制造，具有稳定性强、易安装、兼容性好等优点，适用于各种室内和室外LED照明应用。

二、产品特点1. 技术指标1.1 输入电压：AC 100-240V1.2 输出电压：DC 12V/24V1.3 最大功率：100W1.4 工作温度：-20℃~60℃1.5 尺寸：100mm×50mm×30mm2. 功能特点2.1 亮度调节：支持多级亮度调节，可根据需要调节光线亮度，提供更好的照明效果。

2.2 色温调节：可调节灯光的色温，实现冷暖色光的切换，满足不同环境下的照明需求。

2.3 颜色控制：支持RGB色彩混合，可通过控制器调节灯光的红、绿、蓝三原色，创造出丰富多彩的灯光效果。

2.4 音乐控制：内置音乐控制模式，可根据音乐节奏和声音变化实现灯光的同步变化，增添氛围和趣味性。

2.5 定时功能：支持定时开关灯，可根据需要设置开启和关闭时间，方便节能和管理。

三、安装和操作1. 安装1.1 将LED控制器连接到LED灯带或LED灯泡的电源线上，确保正负极连接正确。

1.2 将LED控制器插头插入对应的电源插座，确保供电正常。

1.3 安装完成后，检查各部件连接是否牢固，避免不必要的故障和安全隐患。

2. 操作2.1 亮度调节：通过旋转控制器上的亮度调节钮，顺时针旋转增加亮度，逆时针旋转减小亮度。

2.2 色温调节：通过旋转控制器上的色温调节钮，选择所需的色温，范围从冷色光到暖色光。

2.3 颜色控制：通过旋转控制器上的颜色控制钮，选择所需的颜色或RGB混合的效果。

2.4 音乐控制：将控制器连接到音源设备上，打开音乐后，控制器会根据音乐的声音变化来实现灯光的同步效果。

2.5 定时功能：按照说明书设置定时开启和关闭时间，控制器将自动按照设定时间进行开关操作。

四、注意事项1. 请严格按照产品说明书正确安装和使用LED控制器，避免不必要的问题和安全风险。

LED（Light Emitting Diode）是一种半导体发光器件，具有高亮度、低功耗、长寿命等优点，被广泛应用于照明、显示等领域。

LED one color controller（LED单色控制器）是一种用于控制LED灯光亮度和颜色的设备，可以实现LED灯光的开关、调光和颜色变化等功能。

本文将详细介绍LED one color controller的工作原理。

LED one color controller主要由以下几个部分组成：控制芯片、外部接口、电源供应和LED灯光输出。

控制芯片是LED one color controller的核心部件，负责接收控制信号，并根据信号控制LED灯光的亮度和颜色。

LED one color controller的工作原理可以分为以下几个步骤：1.信号接收：LED one color controller通过外部接口接收来自控制器或遥控器发送的控制信号。

常见的控制信号有PWM（Pulse Width Modulation）信号、DMX（Digital Multiplex）信号等。

2.信号解码：LED one color controller将接收到的控制信号进行解码，将信号转换为可供LED灯光控制的数字信号。

解码过程可以通过程序控制，也可以通过硬件电路实现。

3.亮度控制：LED one color controller根据解码后的信号控制LED灯光的亮度。

常见的亮度控制方法是调整PWM信号的占空比（即高电平时间占总周期的比例），通过改变占空比来改变LED灯光的亮度。

亮度控制范围一般是0-100%，可以实现灯光的逐渐变亮和渐变灭的效果。

4.颜色控制：LED one color controller根据解码后的信号控制LED灯光的颜色。

常见的颜色控制方法有以下几种：–单色控制：控制LED灯光只显示一种颜色，如红色、绿色或蓝色。

这种控制方法适用于单色LED灯光。

旋钮式LED 调色温开关二
本开关是一款集控于LED 开关/色温，适用于86暗盒式安装，固定式有线控制器，避免以往遥控器丢失或死区造成的遥控不灵的现象出现。

结合人性化合理的设计，更贴近使用者心声。

一参数描述：
1、额定电压：220VAC ±10%
2、静态功耗：≤0.1W
3、电源频率：50Hz
4、安装类型：86型，暗装式
二功能简述：
1、适用于可调色温LED 球泡灯、吸顶灯、射灯灯。

2、利用旋钮开关旋转控制ON/OFF 和亮度，中间按钮功能调节灯的色温。

面板功能分别为亮度加与减，色温冷与暖，ON/OFF 。

3、旋钮开关打开即电源接通，接着调节旋钮可改变所接负载灯的亮度。

中间按钮功能为调节灯的色温，长按中间按钮所接负载灯色温由冷色慢慢变暖色（整个变化行程时间6秒），色温调到最高时灯闪两下慢慢由暖色变为冷色循环（未松手时）；松手时则记住当前状态。

亮度和色温可人性化灵活设置。

4、本控制器是固定式，有线控制；避免以往遥控器丢失，或死区造成的遥控不灵的现象。

5、接线如下图
火线入 数据线 火线 零线 零线入 信号地 零线
旋钮调光调色温开关 可调光调色温LED 灯
6、 本开关如下图
火线进
数据线
信号地
MCU
控制部分
数据编码
旋钮调光调色温开关 LED 灯内置数据解码，解码出PWM(DIM)信号去控制LED 灯的亮度和色温 电源变换电路供MCU ， 零线入 火线入
7、外型图如下：。

每瓦流明可提升30%色温质量极佳的LED控制器Datapoint Research 高级分析师Jon Gamble 表示：“使LED 灯泡实现与全球目前现存的所有调光系统兼容是LED 灯泡制造商面临的最大挑战之一。

未来几年，解决调光兼容的同时仍旧保持成本效益是加速LED 灯泡为消费者广泛采用的关键。

Cirrus Logic 公司的CS161X 和CS163X 都可以实现与全球各类调光器接近100%的兼容性，采用数字TruDim 调光兼容技术的产品将继续推动全球采用LED 灯泡。

其第二个数字LED 控制器产品系列CS163X 产品系列，除了实现与全球各类调光器接近100%的兼容性之外，还提供双通道LED 混合双色特性。

这将帮助LED 灯泡制造商更高效地创造自然的高质暖光，同时降低双通道LED 灯泡的成本门槛。

CS163X 产品系列拥有更佳的色彩质量，可实现比单通道白色LED 产品多达30%的功效。

创新的数字架构助力CS163X 产品系列可通过使用一般用来控制单个LED 串的元件来控制两个LED 串，实现与当今的双通道方案相比更低的系统成本。

此外，CS163X 整合了电力线校准技术，在制造的最后阶段，制造商可以通过交流电源端发送命令来校准灯泡特性，如光输出和色温。

该技术正在申请专利，可助力制造商利用LED 的多个性能特征，从而降低LED 成本，并实现灯泡间的光输出和色温一致性。

欧司朗光电半导体应用工程师Horst Varga 表示：“Cirrus Logic 的双通道、TRIAC 调光数字LED 控制器CS163X 系列是数字控制器市场的一个突破，是我们Brilliant Mix 技术的理想系统解决方案。

在需要高显色性指数（CRI）以及高功效的LED 应用市场，CS163X 的高集成度和性能帮助我们的Brilliant Mix技术抓住了很多新的机会。

这些技术的联合将加速与当今白炽灯和卤素灯拥有同等自然光质的LED 灯泡的增长。

LED智能遥控器2.4G调光调色温本产品适用于水晶灯/筒灯/平板灯/球泡/吸顶灯等调光、调色温灯具。

调光调色温系统说明书本产品为智能LED灯具控制系统，控制灯具的开关、亮度及色温的无级调节。

采用2.4G无线遥控技术，具有功耗低，传输距离远，干扰极小，抗干扰能力强，传输速度快等特点。

遥控器外形时尚美观，功能简单实用。

且具有小夜灯(0.6W-0.8W)、色温切换（白光-黄光-中性光）功能、亮度记忆功能（即遥控关闭后重新开启，灯具会自动保留关闭前的亮度状态）及无极调光调色温功能。

亮度可从1%-100%遥控调节；色温可从3000K-6500K（具体参见所用LED色温）遥控调节；在有效遥控范围内，一个遥控器可以控制多个LED灯具，且同步性、一致性好。

将不同的灯具分到不同的组，最多分4组（每个灯具只能分在同一遥控器某一分组），实现同时控制或分组控制；每个灯具也可以学习多个遥控器（最多4个），方便使用。

系统自带恒流限压电源，驱动和保护LED灯珠，电流稳定，启动快，灯光不闪烁（对保护眼睛有好处），有利于延长LED寿命。

支持一控多，或者多控一，可以自由搭配灯具和遥控器的数量。

产品提供2年质保（外形受损的除外），终身维修。

规格参数项目参数备注工作电压3V（2节AAA电池）发射频率2400-2483.5MHz调制方式GFSK发射功率6dbm遥控距离20-30米开关调色控制（无遥控情况下）当遥控电力不足、丢失或损坏等暂时无法使用遥控控制的情况下，可以通过墙壁开关或其他电源通断控制器来手动“开/关”灯具，随着“开”与“关”的操作，灯具同时可切换“白光”、“暖光”、“中性光”三种亮灯模式。

基本功能操作1.对码和分组遥控器需要与LED灯具进行对码操作后才能使用，方法如下：将LED灯安装固定好，确认电源连接正常后，选定需要分组控制的灯具，切断电源3秒钟后重新接通电源，在接通电源的瞬间（3秒钟内）长按相应分组“开”键，LED灯将"冷暖各慢闪三下"确认匹配分组成功。
