Excel土方断面速算4.0

  • 格式：xls
  • 大小：2.35 MB
  • 文档页数：2

Excel土方断面速算4.0说明(U盘版)

用前必读：

文件打开后请先按下"Ctrl+G" 测试您的宏安全级别，若出现关于宏被禁用的对话框，请通过"工具→宏→

安全性" 将宏安全级别设置为"中" ，然后关闭此程序重新打开并确认启用宏才可以正常使用。若宏仍未启用请

您重复<关闭→打开>，直到宏被启用。

特点介绍：

1、Excel文件，不需安装，不需专门培训或学习，会用Excel就会用此程序。

2、界面简洁、操作简单、输入灵活、计算精确、自动成图、清楚直观、打印成果整齐......

3、本程序适用于公路、水利工程中土方填筑、开挖、河塘清淤、回填等工程量计算及断面图的绘制。打印

成果可作为工程计量文件的一部分。

4、U盘版携带方便(将注册的U盘插入任一台电脑即可正常使用)，是公路施工测量和计量人员的好帮手。

使用说明：

1、您只要把开挖或填筑前、后的断面测量数据以"距离"+"高程"的形式顺时针或逆时针顺序输入单元格内，

输入断面桩号后精确的计算结果及清楚直观的断面图就在您的面前了！

2、由于断面的复杂程度不同，本程序为您准备了16点和32点两种断面。16点最多可计算150个断面，32点由

于很少用到只做了50个断面。如果断面长度不能满足您的需要，只要将文件另存即可成为一个单独的新文件。另

存的文件只要在第一个断面的“至本断面工程量累计=”后的单元格内输入上个文件的累计数即可实现两个文件

工程量的连接。

3、如果要在同一个文件中进行不连续的多段工程量的计算，您只需在两段之间空开一个空白桩号的间隔并

将"至本断面工程量累计"置零即可，这样工程量不会被累计，段与段之间计算是独立的。

4、不要对单元格进行“剪切”或“移动”!!单元格数据输错后请删掉重输。由于Excel本身的缺陷，对单元

格进行的“剪切”或“移动”可能会导致计算错误！

5、未注册前只能进行前两个断面的计算。机器码:

注册码:宏未启用，请关闭程序重新打开，并参照上面的使用说明启用宏！重要提示： 请先按下 "Ctrl+G" 刷新您的机器码，若出现关于宏被禁用的对话框，请通过"工具→宏→安全性" 将宏安全级别设置为 "中"，关闭文件重新打开并确认启用宏。完成以上步骤才会得到机器码。5、未注册前只能进行前两个断面的计算。

关于程序更详细、直观的操作说明和使用技巧建议您查看教学视频（您下载的压缩包中一般会附带教学视频，

若没有可以到此网站下载：http://www.ysgxf.com或http://www.clgxf.cn）。

如何注册：

注册费：电话联系13812287236

开户行：中国建设银行无锡市支行

账号：6227 0012 4026 0092 311

户名：管西峰

如果觉得好用请您注册支持作者，注册方式：到您当地建设银行汇款到上面的账号，汇款时最好能多汇几毛

几分，这样可以更快地确认您的汇款并及时为您注册。汇款成功后请将您的姓名、汇款省份、汇款金额(包括零

头)、机器码发送短信到：13812287236，我会在当天核对您的汇款并将注册码发送到您的手机。

机器码在本页面下方查看

注册后对于您使用中遇到的问题请通过下面的方式随时与我联系。

电话：13812287236信箱：5885028@sohu.comQQ：106424196

合集下载

断面法计算土方量公式

断面法计算土方量公式

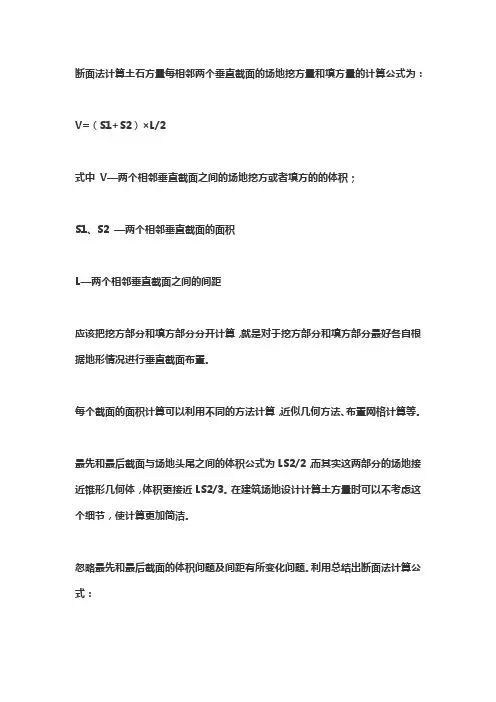

断面法计算土石方量每相邻两个垂直截面的场地挖方量和填方量的计算公式为：

V=（S1+S2）×L/2

式中 V—两个相邻垂直截面之间的场地挖方或者填方的的体积；

S1、S2 —两个相邻垂直截面的面积

L—两个相邻垂直截面之间的间距

应该把挖方部分和填方部分分开计算，就是对于挖方部分和填方部分最好各自根据地形情况进行垂直截面布置。

每个截面的面积计算可以利用不同的方法计算，近似几何方法、布置网格计算等。

最先和最后截面与场地头尾之间的体积公式为LS2/2，而其实这两部分的场地接近锥形几何体，体积更接近LS2/3。在建筑场地设计计算土方量时可以不考虑这个细节，使计算更加简洁。

忽略最先和最后截面的体积问题及间距有所变化问题。利用总结出断面法计算公式：

V=（S1/2+S2+S3+…+Sn-1+Sn/2）×L

式中 V — 场地总挖方或者总填方的体积；

S1+S2+…+Sn — 各个垂直截面的面积

L — 两个相邻垂直截面之间的间距。

在Excel中进行断面数据的计算与输出

在Excel中进行断面数据的计算与输出

在Excel中进行断面数据的计算与输出

别建晓

【期刊名称】《城市勘测》

【年(卷),期】2007(000)004

【摘 要】在进行断面测量时通常使用水准仪配水准尺来测量高程,使用轻便卷尺来丈量距离,根据前后视的读数和后视点的高程来计算出断面点的高程.本文介绍了在Excel中制作断面记录模板,只需输入观测数据即可实现断面数据的自动计算和输出,减少了出错几率,提高了工作效率.

【总页数】3页(P93-95)

【作 者】别建晓

【作者单位】武汉市政工程设计研究院有限责任公司,湖北,武汉,430015

【正文语种】中 文

【中图分类】P209

【相关文献】

1.浅谈VFP中的数据在Excel中输出的方法 [J], 邱勇

2.用Excel进行梯形断面明渠水力计算探讨 [J], 罗全胜;张遂业

3.浅谈VFP中的数据在Excel中输出的方法 [J], 邱勇

4.利用Excel进行线路纵断面外业测量数据处理的非编程方法 [J], 徐庆元

5.用Excel中IF函数进行输电线路基础数据计算 [J], 孙德新;成国苗;吴高华

因版权原因，仅展示原文概要，查看原文内容请购买

断面法土方计算案例例题

断面法土方计算案例例题

断面法土方计算案例例题

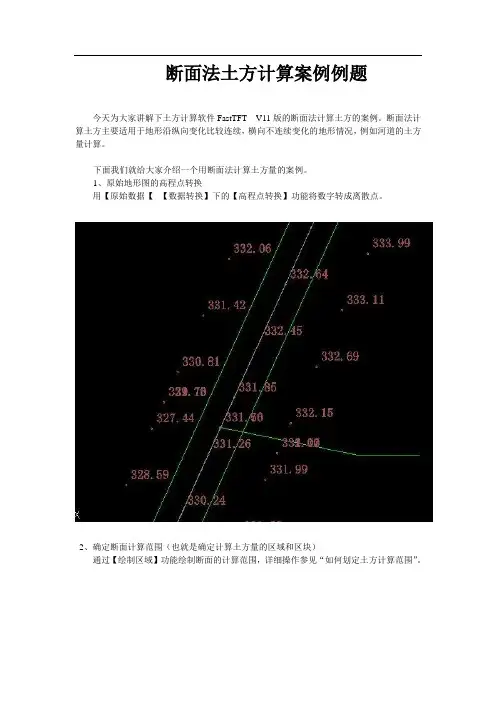

今天为大家讲解下土方计算软件FastTFT V11版的断面法计算土方的案例。断面法计算土方主要适用于地形沿纵向变化比较连续，横向不连续变化的地形情况，例如河道的土方量计算。
