数码管及按键控制 CH452

  • 格式：doc
  • 大小：268.00 KB
  • 文档页数：3

数码管及按键控制芯片 CH452 ：

直插，24引脚，2线接口方式 图1：CH452 引脚图

2 线接口方式引脚说明：

CH452芯片与单片机连线：

说明：

1. 针对数码管

CH452对数码管采用动态扫描驱动。字驱动，顺序为DIG0 至DIG7，8个数码管，当其中一个引脚吸入电流时，其它引脚则不吸入电流。

段驱动引脚SEG6～SEG0 分别对应数码管的段G～段A，段驱动引脚SEG7 对应数码管的小数点，字驱动引脚DIG7～DIG0分别连接8 个数码管的阴极；

8个8 位的数据寄存器，用于保存8 个字数据；

译码方式：BCD译码，。BCD 译码方式是指对数据寄存器中字数据的位4～位0进行BCD译码，控制段驱动引脚SEG6～SEG0的输出； 问题：ADDR在pcb板上是悬空的。对“位”选择的时候，二极管的接法，作用，控制一个3位 一个1位

2 针对按键：

（1） 扫描，芯片实行两次扫面，两次结果相同才确认

（2） DIG0-DIG7 列扫描; SEG7-SEG0 行扫描，此次用到 SEG0 SEG1 两行，9个按键

（3） 按引脚，依次由DIG0-DIG7 输出高电平，输出时其他为低电平，SEG0-SEG7内置下拉电阻，没按键按下时，被下拉为低电平

芯片CH452引脚工作 ：

scl 、addr内置上拉电阻，默认高电平；

sda 双向数据，默认高电平；

int 默认高，当有按键按下时，产生低电平中断，单片机产生中断，读取按键代码；

scl 高电平，从PIC 输入数据，数码管显示

低电平，向PIC 输出数据，读按键值

（具体工作参考时序图）

合集下载

基于SJA1000的双CAN收发器通信实现

基于SJA1000的双CAN收发器通信实现

基于SJA1000的双CAN收发器通信实现

姚宇阳;黄志坚;蔡鹏

【摘 要】CAN是控制器局域网的简称,是德国Bosch公司为解决现在汽车中众多测量控制部件之间的数据交换问题而开发的一种数据通信总线.本文主要介绍了基于SJA1000的双CAN通讯实现,通过硬件与软件的设计,在keil 5中编写程序、下载、运行,进而实现双CAN通讯及控制.

【期刊名称】《科技视界》

【年(卷),期】2019(000)004

【总页数】2页(P28-29)

【关键词】CAN总线;SJA1000;数据通信

【作 者】姚宇阳;黄志坚;蔡鹏

【作者单位】苏州市职业大学 电子信息工程学院,江苏 苏州 215021;苏州市职业大学 电子信息工程学院,江苏 苏州 215021;苏州市职业大学 电子信息工程学院,江苏

苏州 215021

【正文语种】中 文

【中图分类】TN859

0 引言

CAN 控制器是一种独立控制器,用于移动目标和一般工业环境中的区域网络控制,

全称为Controller Area Network, 即控制器局域网.CAN 是国际上应用最广泛的现场总线之一，它在通信能力、可靠性、实时性、 灵活性、 易用性以及传输距离方面有很好的优势。 起初，CAN 主要用于解决汽车内部信号连接的问题；如今，其应用范围已扩展到了机械工业、交通工业、 医疗设备、 建筑、 环境控制等等。

本课题使用STM32F107VC 单片机编写程序，实现CAN 总线中简单的通讯，达到双CAN 远程通信控制的目的。

1 理论分析

CAN 模块是一个通信控制器，其支持2.0A 与2.0B协议，同时支持的类型有标准数据帧、扩展数据帧、远成帧、出错帧、过载帧和空闲帧。 目前CAN 总线器件有两大类:一是独立的CAN 控制器,如82C200,SJA1000;另一类是带有芯片CAN

的微控制器,如P8XC582。

本课题使用独立CAN 控制器SJA1000，SJA1000 有两种工作模式： 基本模式和增强模式。 在基本模式下，SJA1000 只可以收发标准数据帧， 并且不能修改错误报警的极限值；而在增强模式下，SJA1000 不仅可以接收标准数据帧，还可以接收扩展数据帧，也可以修改错误报警的极限值[1]。

ch452程序代码 (2)

ch452程序代码 (2)

Ch452程序代码

/*************************************************************************************/

/* FileName: ch452.h

*/

/* Function:

*/

/*---------------History--------------------------------------------------------------*/

/* Author | Date |

Status | Description

*/

/* wang | 2011/8/04 |

create |

*/

/* | |

| */

/*************************************************************************************/

#ifndef _CH452_H

#define _CH452_H

//#ifndef _CH452A_H_

//#define _CH452A_H_

/* Define command */

#define CMD_SYSPARA 0x68

/////definiton for system parameter command default:0

#define DISP 0x01 //0:disable 1:enable

#define KEYB 0x02 //0:disable 1:enable

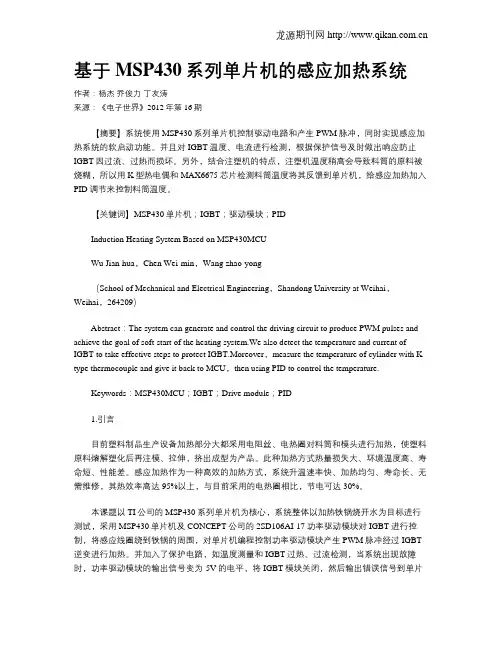

基于MSP430系列单片机的感应加热系统
