压力传感器参数资料

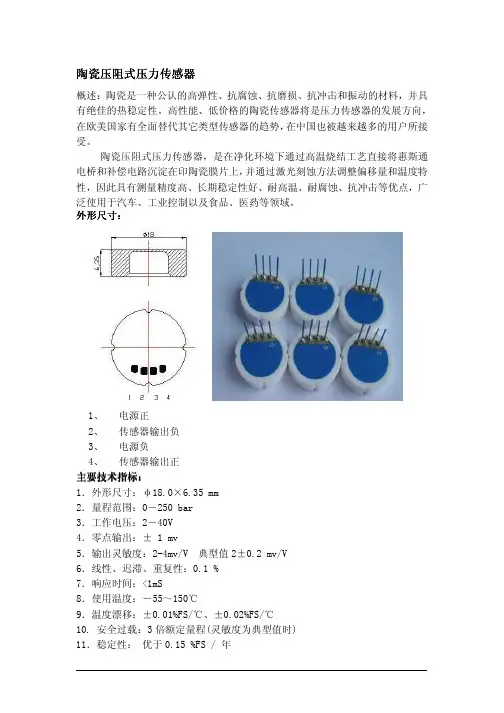

陶瓷压阻式压力传感器陶瓷压阻式压力传感器 概述：陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料，并具有绝佳的热稳定性。高性能、低价格的陶瓷传感器将是压力传感器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也被越来越多的用户所接受。 陶瓷压阻式压力传感器，是在净化环境下通过高温烧结工艺直接将惠斯通电桥和补偿电路沉淀在印陶瓷膜片上，并通过激光刻蚀方法调整偏移量和温度特性，因此具有测量精度高、长期稳定性好、耐高温、耐腐蚀、抗冲击等优点，广泛使用于汽车、工业控制以及食品、医药等领域。 外形尺寸外形尺寸：： 1、 电源正 2、 传感器输出负 3、 电源负 4、 传感器输出正 主要技主要技术指标术指标术指标：： 1．外形尺寸：φ18.0×6.35 mm 2．量程范围：0－250 bar 3．工作电压：2－40V 4．零点输出：± 1 mv 5．输出灵敏度：2-4mv/V 典型值2±0.2 mv/V 6．线性、迟滞、重复性：0.1 % 7．响应时间：<1mS 8．使用温度：－55～150℃ 9．温度漂移：±0.01%FS/℃、±0.02%FS/℃ 10. 安全过载：3倍额定量程(灵敏度为典型值时) 11．稳定性： 优于0.15 %FS / 年 汽车机油压力变送器 概述：汽车机油压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。 特点特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。 技术参数技术参数：： 1、 量程范围：0-10bar（可定制） 2、 供电电压：5±0.25V DC（最低2.7V DC） 3、 输出方式：比例电压输出 0.5-4.5v标准信号输出（可定制） 4、 综合精度：0.5% 1% （0-80℃） 5、 工作温度：-40~125℃ 6、 响应时间：＜1ms 7、 温度漂移：＜±0.01%FS/℃ 8、 线性、迟滞、重复性：＜0.1% 9、 稳定性：优于0.15%FS/年 10、 外壳材料：不锈钢 11、 外壳防护等级：IP65 12、 螺纹接口：1/8NPT 1/4NPT M20*1.5 M18*1.5 (外螺纹)用户可自选 13、 电气连接：标准Packard Metri-pack连接器 14、 接线方式：三线制电压：红（+） 黑（地） 绿（输出） 电压输出型压力变送模块 概述：电压输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。 主要技术指标主要技术指标：： 1．外形尺寸： φ18.0×6.35 mm 2．量程范围： 0～200 bar 3．供电电压： 5VDC 4．输出方式： 比例电压输出、0.5～4.5V标准信号输出；0-5v；1-5v 5．综合精度： 0.5 % 1 % （含温度及零点漂移） 6．工作温度： －40～125℃ 7．响应时间： 1mS（典型值） 8．工作电流： 3—3.5mA [注]压力模块为带正反向保护的比例电压输出模块 正向供电电压16V，反向供电电压13V，回到5V供电能正常使用。 电流输出型压力变送模块 概述：电流输出型压力变送模块，采用陶瓷压阻式压力传感器做为敏感元件，并用本公司自行研发的芯片对传感器的偏移、灵敏度、温漂和非线性进行补偿，具有集成度高、体积小、精度高、一致性好、抗干扰能力强、响应速度快、温度范围宽等卓越特性。 主要技术指标主要技术指标：： 1．外形尺寸： φ18.0×6.35 mm 2．量程范围： 0～100 bar 3．供电电压： 9-30VDC 4．输出方式： 4-20ma 5．综合精度： 0.5 % 1 % （含温度及零点漂移） 6．工作温度： －40～125℃ 7．响应时间： 1mS（典型值） 汽车空调压力变送器汽车空调压力变送器 概述：汽车空调压力变送器选用高精度、高稳定性的干式陶瓷压阻压力传感器敏感芯体，通过高可靠性的放大芯片，将被测介质的压力转换成标准电信号。高质量的传感器、全自动的贴片和激光调校生产线、精湛的封转技术、完善的装配工艺确保了该产品的高质量和优异性能。 特点：小体积、高性价比、高稳定性；精度高、响应速度快、一致性好；过压过流及反向保护；通过EMC试验、抗电磁干扰能力强。 产品应用范围：标准型的汽车制冷、空调专用等领域 技术参数技术参数：： 1、 量程范围：0-30bar 0-34bar 2、供电电压：5±0.25V DC（常用） 16V正向过载保护，-14v反向保护 3、输出方式：比例电压输出 0.5-4.5v标准信号输出 4、综合精度：0.5% 1% （0-80℃） 5、工作温度：-40~125℃ 6、响应时间：＜1ms 7、温度漂移：＜±0.01%FS/℃ 8、线性、迟滞、重复性：＜0.1% 9、稳定性：优于0.15%FS/年 10、外壳材料：铝外壳 11、外壳防护等级：IP65 12、螺纹接口：7/16-20UNF(内螺纹)用户可自选 13、电气连接：标准Packard Metri-pack连接器 14接线方式：三线制电压：红（+） 黑（地） 绿（输出） 汽车空气泵压力变送器 汽车动力管路压力变送器 概述：汽车空气泵与汽车动力管路压力变送器选用高精度、高稳定性的干式陶瓷压阻式压力传感器敏感芯体，并集成专用调理芯片，对传感器的便宜、灵敏度、温漂进行补偿，将被测介质的压力转换成标准电信号。高质量的传感器、全自动的贴片和激光调校生产线、精湛的封装技术、完善的装配工艺确保了该产品的高质量和优异性能。本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。 特点：集成度高、体积小；精度高、稳定性好、功耗低、一致性好；抗腐蚀能力强；抗过载冲击和干扰能力强；过压过流保护；适用温度范围广。 技术参数技术参数：： 1、量程范围：空气泵压力传感器0-14.7bar；动力管路压力传感器0-90bar 2、供电电压：5±0.25V DC（最低2.7V DC） 3、输出方式：比例电压输出 0.5-4.5v标准信号输出（可定制） 4、综合精度：0.5% 1% （0-80℃） 5、工作温度：-40~125℃ 6、响应时间：＜1ms 7、温度漂移：＜±0.01%FS/℃ 8、线性、迟滞、重复性：＜0.1% 9、稳定性：优于0.15%FS/年 10、外壳材料：不锈钢 11、外壳防护等级：IP65 12、螺纹接口：1/8NPT M14*1.5(外螺纹)用户可自选 13、电气连接：标准Packard Metri-pack连接器 14接线方式：三线制电压：红（+） 黑（地） 绿（输出） 陶瓷压阻式压力变送器 压力变送器选用高精度、高稳定性的干式陶瓷压阻压力传感器敏感芯体，并集成数字化调理芯片，对传感器的偏移、灵敏度、温漂进行数字补偿，将被测介质的压力转换成标准电信号。高质量的传感器芯体、精湛的封装技术、成熟完善的装配工艺确保了该产品的高质量和优异性能。本产品提供多种螺纹接口形式和引线方法，能够最大限度的满足客户的需求。 特点特点：： 集成度高、体积小 精度高、稳定性好 响应速度快、功耗低、一致性好 抗过载冲击和干扰能力强 全温度线性温度补偿 产品的应用范围： 本产品广泛应用于汽车动力管路、中央空调和冷冻设备、水处理工程、楼宇 供水、工业过程检测与控制、液压气动控制工程等多个领域。 技术参数技术参数： 1，可供选择量程范围: 额定量程（bar）5 10 16 20 30 50 100 200 安全过载(bar) 10 20 30 40 60 100 200 400 爆破压力(bar) 20 40 60 80 120 200 400 800 2，供电电压：电压型：5VDC （最低2.7V DC） 电流型：9-30 VDC 3，反极性保护：有 5，输出方式：电压型 比例电压输出 0.5~4.5V标准信号输出，0-4V或0-5V输出数字量输出 电流型 4-20mA 标准信号输出 6，综合精度：0.25 % 0.5 % 1 % （0-80℃）可选 7，工作温度：－40～125℃ 8，响应时间：<1mS 9，温度漂移：﹤±0.01%FS/℃ 10，线性、迟滞、重复性：﹤0.1 % 11, 稳定性：优于0.15 %FS / 年 12，外壳材料：不绣钢，或客户需要。 13，外壳防护等级：IP65 14，螺纹接口: 1/8NPT 1/4NPT M20*1.5 M18*1.5 1/4G (外螺纹) 7/16-20UNF (内螺纹) 用户可自选 15，电气连接：标准Packard Metri-Pack 连接器 16，接线方式（选配）： 三线制电压： 红正 黑地 绿输出 两线制电流：红正 黑负 压缩机专用压力变送压缩机专用压力变送器器 概述：压缩机专用压力变送器采用焊接、压装等封装结构，可批量生产，经济、可靠、具有良好的实用性，可应用与各种复杂的环境，该产品输出形式多样，压力接口可以提供定制，最大限度满足您的使用要求。广泛应用于压缩机、空调系统及工业自动化产品配套等。 特点特点：： 结构紧凑，小巧美观 批量化生产，经济可靠 具有良好的适用性 技术参数技术参数：： 1，可供选择量程范围: 额定量程（bar）5 10 16 20 30 50 100 200 安全过载(bar) 10 20 30 40 60 100 200 400 爆破压力(bar) 20 40 60 80 120 200 400 800 2，供电电压：电压型：5VDC （最低2.7V DC） 电流型：9-30 VDC 3，反极性保护：有 5，输出方式：电压型 比例电压输出 0.5~4.5V标准信号输出，0-4V或0-5V输出数字量输出 电流型 4-20mA 标准信号输出 6，综合精度：0.25 % 0.5 % 1 % （0-80℃）可选 7，工作温度：－40～125℃ 8，响应时间：<1mS 9，温度漂移：﹤±0.01%FS/℃ 10，线性、迟滞、重复性：﹤0.1 % 11, 稳定性：优于0.15 %FS / 年 12，外壳材料：不绣钢，或客户需要。 13，外壳防护等级：IP65 14，螺纹接口: 1/4NPT M20*1.5 G1/4 (外螺纹) 7/16-20UNF (内螺纹) 用户可自选

PAKU PN80数显式压力传感器说明书

技术参数

供电电压：1230Vdc、高精度扩散硅芯。

空载电流消耗：30mA，24Vdc供电、开关输出。

输出类型：PNP、NPN可选常开常闭可设定。S1，S2输出电流：<500mA响应时间<10ms。

开关准确度：≤士0.5%量程电流型模拟输出：≤+0.5%量程、输出类型：420m可设置、负载RA：≤0.5KOhm、线性度：≤0.5%量程、接线保护：反相，过载，短路保护显示。

设计：绝4位8mm亮度。

准确度：≤+0.5%量程、稳定性(年漂移量)：≤+0.3%量程、温度：介质温度：-05.C环境温度：200°C。

储存温度：-30、80°C。

材料：表头外壳、工程塑料壳体。

不锈钢304介质接触部分：不锈钢304。

防护等级：IP67、出线方式：M12x1接插件、头部分和六角部分可330°旋转温度补偿。

PAKU流量传感器SN51B-020DP2K3Q，内螺纹：G1。

注意事项

1、采用接触感温式安装时，应让产品贴紧被控器具的安装面。

2、安装时不能将塑胶或金属外壳压塌或使其变形，以免影响性能。

3、金属外壳产品有加绝缘外套的在安装中不可把外加绝缘套去掉不用或压破，避免造成漏电，确保使用安全。

4、产品在不大于5A电流的电路中使用，应选择铜芯截面为0.4--0.75㎜2导线与之连接。

5、产品应在相对湿度小于90%，环境温度40℃以下通风、洁净、干燥、无腐蚀性气体的场所中存放。

6、引线折弯运用时，应从间隔根部6毫米以上的部件折弯；折弯时，不得损害根部和引线，不得强行牵拉、按压、扭拧引线。

7、热熔断体选用螺钉、铆接或接线柱固定方法时，应能防止机械蠕变而千万触摸不良现象的发生。

8、连接部件应可以在电器产品作业范围内可靠地作业，不会因振动、冲击而发生位移。引线焊接作业时，应将加热湿度束缚在小，留心不得在热熔断体上外加高温；不得强行牵拉、按压、扭拧热熔断体和引线；焊接完毕后，应立即冷却30秒以上。

PT-509压力传感器说明书

1.1产品特点

PT-509压力传感器采用精密压力敏感元件，可实现自动温度补偿，可以避免因温度变化引起的测量误差。为尽量避免由外围元器件漂移引起的误差，所以采用很少的外围处理电路。传感器结构简单，功能强大。可以测量正压、负压、及压差。

1.2用途及适用范围

1.2.1用于测量煤矿井下通风巷道压力。

1.2.2瓦斯抽放管道等有甲烷和煤尘爆炸危险环境的压力。

1.3型号含义

1.4使用环境条件

工作环境应避免淋水。

1.5工作条件

1.5.1环境温度：0～40℃

1.5.2相对湿度：≤98%(25℃时)

1.5.3大气压力：80～110 kPa

2、安全特征

2.1本传感器为矿用本质安全型。 2.2防爆标志为：Exib Ⅰ。

2、结构及工作原理

图1：GY3压力传感器外型示意图

G P D 3

主参数：测量范围0~3.0kPa

主参数：测量范围

产品特征代号：压力差式

产品类别代号：传感器

3、技术特征

3.1测量范围：0～3.00kPa

3.2供电电源：12～21VDC

3.3电流：≤70mA

3.4供电距离：1500m(电缆截面为0.43m㎡) 3.5输出频率信号：200～1000Hz (负载≤600Ω)

4、尺寸及重量

4.1仪器外型尺寸(mm)：210×130×55

4.2重量(kg)：2

5、安装、调试

5.1、本传感器可挂在煤矿井下需要检测压力的地方，使用时垂直悬挂。

5.2、传感器连接电缆，电缆选用四芯型矿用阻燃电缆，传感器三根引出线接法为：

5.3、

测量负压时，接右侧，测量取压管可选用PU管或橡胶管；当有一个取压嘴时，既可以测量正压，也可以测量负压。

注意：（1）安装取压管时，不得使传感器取压嘴的压力，超过传感器测量最大值的3倍。

（2）当有两个取压嘴时，不得用负压嘴测量正压。

5.4、电缆取压管连接无误后，给传感器送电，10秒后传感器进入稳定测量，显示所测压力的数值。 6、维护、修理及注意事项

PRODUCT DATA

Copyright ©SANHUA 2016 1 DS-YCQ -R1602

Subject to change without notice

压力传感器

压力传感器广泛应用于空调，冷冻和热泵系统。通过5V的工作激励电压输入，提供一个和

介质压力成比例的0.5-3.5 V 或 0.5-4.5 V的信号输出，而不需要终端用户的信号放大。压力

传感器允许用于控制和保证系统在安全和稳定的工况下运行。

特点

• 总体特性： 采用高性能的数字芯片，线性好，温漂小，宽广的工作范围，高精度

• 稳定性：采用优异的压力芯，严格的过程控制，稳定性好

• 多样化：2种压力范围，2种精度等级

通用规格

• 适用冷媒：所有常用的HCFC和HFC冷媒，如R22, R134a, R404A, R407C, R410A,

R507A …

• 适用介质温度： -30°C ~ +120°C (2% 精度的型号)

-40°C ~ +120°C (0.8% 精度的型号)*

• 适用环境温度： -30°C ~ +80°C

• 相对湿度：0 ~95% RH

• 安装位置：推荐传感器引线端向上，竖直安装

• 认证：UL/CSA，符合LVD或PED指令

*注：0.8% FS精度仅在-40°C ~+40°C温度范围内保证

PRODUCT DATA

Copyright ©SANHUA 2016 2 DS-YCQ -R1602

Subject to change without notice

技术参数

2%综合精度的型号

型号 YCQB02H01 YCQB05H01 YCQB02L01 YCQB05L01

订货号 YCQ-21001 YCQ-21002 YCQ-21003 YCQ-21004

连接型式 焊接 焊接 螺纹 螺纹

接管尺寸 [ inch ] 1/4" 1/4" SAE - 1/4" SAE - 1/4"

螺纹尺寸 [ inch ] - - 7/16-20 UNF 7/16-20 UNF
