DKZ-5000型水泥电动抗折试验机操作规程

混凝土抗折强度试验

04.29.5—1 一．目的

检测混凝土抗折强度，指导检测人员按规程正确操作，确保检测结果

科学准确。

二．检测参数及执行标准

混凝土抗折强度

GB/T 50081-2002《普通混凝土力学性能试验方法标准》

三．适用范围

1. 150mm×150mm×600mm或550mm的棱柱体混凝土标准试件(称标准试件)。

2. 100mm×100mm×400mm的棱柱体混凝土试件(称非标准试件)。

五．样本大小及抽样方法

1. 每拌制100盘且不超过100 m3的同配合比的砼,取样不得少于一次;

2． 每工作班拌制同一配合比的砼不足100盘时, 取样不得少于一次;

3. 每一次连续浇筑超过1000m3 时,同一配合比的砼每200m3不得少于一次;

4. 试件在长向中部1/3区段内不得有表面直径超过5mm,深度超过2mm的孔洞。

六．仪器设备

1. 液压万能试验机300B型一台（设备型号；WE—300B，设备编号；JC—031），精度（示值的相对误差）不大于±2%，选取时其量程应能使试件的预期破坏荷载值不小于全量程的20%，也不大于全量程式的80%。 混凝土抗折强度试验

2.抗折试验装置一个。

3.直尺一个。

4.四轮运试件手推车一台。

5.独轮手推车一台。

6.扫把一个。

7.搓子一个。

8.抹布二块。

9.活扳手一个。

10.劳动保护用品（手套、口罩、眼镜）。

七．环境条件

常温下的物理室内进行。

八．检测步骤及数据处理

1.首先打开信号转换器，待到数字稳定，准备试验。

2.打开计算机，进入该试验的编号窗口。

3.带好劳保用品，将试块表面擦拭干净，测量尺寸。并记录支座间跨度L(mm)，试件截面高度h(mm)，试件截面宽度b(mm)。如实测尺寸与公称尺寸之差不超 过1mm,可按公称尺寸进行计算。检查外观，试压承压面不平度为每100mm2不超过0.05mm，承压面与相邻面的不垂直度不应超过±1度.安装尺寸偏差不得大于1mm。试件的承压面应为试件成型时的侧面。支座及承压面与圆柱的接触面应平稳，均匀，否则应垫平。

工地机械使用说明

目 录

一、胶材室

1、FYS—150型水泥细度负压筛析仪操作规程

2、NJ-160型水泥净浆搅拌机操作规程

3、NLD-3型水泥胶砂流动度测定仪操作规程

4、ZS-15型水泥胶砂振实台操作规程

5、JJ-5型水泥胶砂搅拌机操作规程

6、DKZ-6000型电动抗折试验机操作规程

7、FBT-5型全自动比表面积测定仪操作规程

8、YH—40B型标准恒温养护箱操作规程

9、FZ-31型沸煮箱操作规程

10、JYE-300A型全自动恒应力压力试验机操作规程

11、JF2004型精密电子天平操作规程

12、CF-B型恒温水浴锅操作规程

13、水泥稠度凝结时间测定仪操作规程

14、LD-50 型雷氏夹测定仪操作规程

15、Ca-5型水泥游离氧化钙测定仪操作规程

二、砼工作室

1、SJD-60L型混凝土卧式搅拌机操作规程

2、HX-15-30型砂浆搅拌机操作规程

3、120型砼贯入阻力仪操作规程

4、砂浆分层度仪操作规程

5、SC-145型砂浆稠度仪操作规程

6、HZJ-A 1000cm×1000cm型混凝土振动台操作规程

7、ZH型直读式混凝土含气量测定仪操作规程

8、SHM-200型双端面磨石机操作规程

9、DQ-3型自动岩石切割机操作规程

三、砼耐久室

1、TDR-3型混凝土快速冻融试验机操作规程

2、HP-40型自动加压混凝土渗透仪操作规程

3、SY-3型混凝土压力泌水仪操作规程

4、DT-16型动弹模量测定仪操作规程

5、PFR-6A型混凝土电通量智能测定仪操作规程

6、SP-540型混凝土收缩膨胀仪操作规程

四、力学室

1、JYE-2000型数显压力试验机操作规程

2、WE-1000E型液晶万能材料试验机操作规程

3、BJ5-10型电动钢筋标距仪操作规程

4、HR-150A型洛氏硬度计操作规程

五、土工集料室

1、JDM-1型电动相对密度仪操作规程

2、LD-III型多功能电动击实仪操作规程

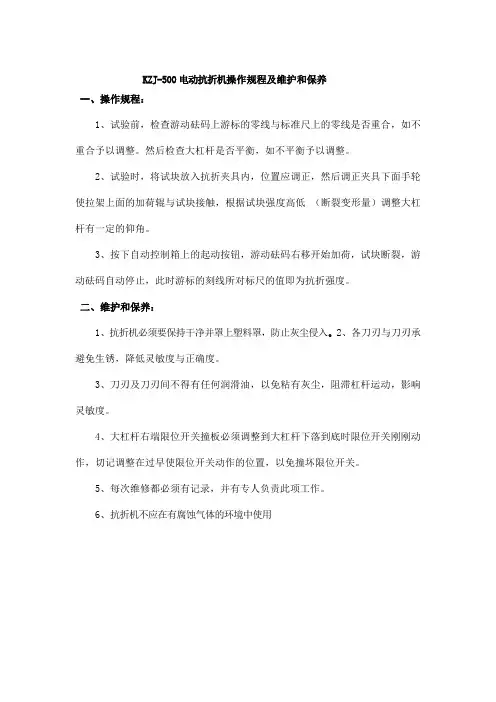

KZJ-500电动抗折机操作规程及维护和保养

一、操作规程：

1、试验前，检查游动砝码上游标的零线与标准尺上的零线是否重合，如不重合予以调整。然后检查大杠杆是否平衡，如不平衡予以调整。

2、试验时，将试块放入抗折夹具内，位置应调正，然后调正夹具下面手轮使拉架上面的加荷辊与试块接触，根据试块强度高低 （断裂变形量）调整大杠杆有一定的仰角。

3、按下自动控制箱上的起动按钮，游动砝码右移开始加荷，试块断裂，游动砝码自动停止，此时游标的刻线所对标尺的值即为抗折强度。

二、维护和保养：

1、抗折机必须要保持干净并罩上塑料罩，防止灰尘侵入。2、各刀刃与刀刃承避免生锈，降低灵敏度与正确度。

3、刀刃及刀刃间不得有任何润滑油，以免粘有灰尘，阻滞杠杆运动，影响灵敏度。

4、大杠杆右端限位开关撞板必须调整到大杠杆下落到底时限位开关刚刚动作，切记调整在过早使限位开关动作的位置，以免撞坏限位开关。

5、每次维修都必须有记录，并有专人负责此项工作。

6、抗折机不应在有腐蚀气体的环境中使用

操作规范[1]

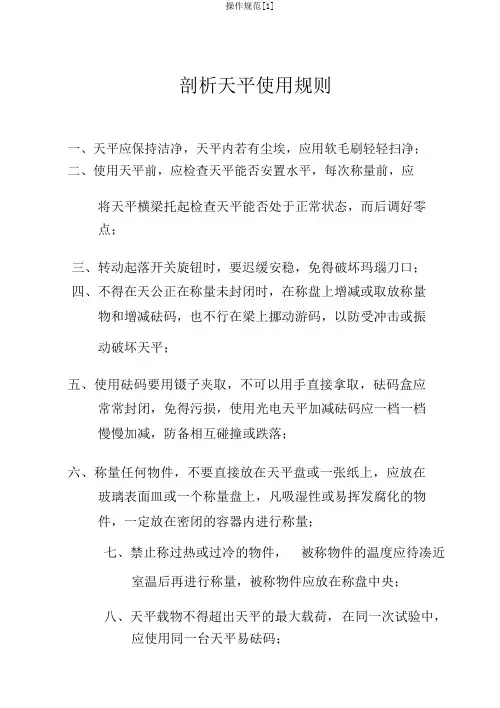

剖析天平使用规则

一、天平应保持洁净，天平内若有尘埃，应用软毛刷轻轻扫净；二、使用天平前，应检查天平能否安置水平，每次称量前，应

将天平横梁托起检查天平能否处于正常状态，而后调好零点；

三、转动起落开关旋钮时，要迟缓安稳，免得破坏玛瑙刀口；四、不得在天公正在称量未封闭时，在称盘上增减或取放称量物和增减砝码，也不行在梁上挪动游码，以防受冲击或振

动破坏天平；

五、使用砝码要用镊子夹取，不可以用手直接拿取，砝码盒应常常封闭，免得污损，使用光电天平加减砝码应一档一档慢慢加减，防备相互碰撞或跌落；

六、称量任何物件，不要直接放在天平盘或一张纸上，应放在玻璃表面皿或一个称量盘上，凡吸湿性或易挥发腐化的物件，一定放在密闭的容器内进行称量；

七、禁止称过热或过冷的物件， 被称物件的温度应待凑近

室温后再进行称量，被称物件应放在称盘中央；

八、天平载物不得超出天平的最大载荷， 在同一次试验中，应使用同一台天平易砝码； 操作规范[1]

九、称量完成后，应拿出所称物件及砝码，关晴天平开关

及天平，罩晴天平罩，所有砝码一定放入砝码盒中，

如使用光电天平应立刻切断电源， 并使圈码指示盘读

数恢复到零；

十、天平应安置在坚固的天平台架上，防止振动，天平室

内不该有酸气或其余腐化性气体， 室内应保持干燥清

洁，温度应保持在 20±3℃，为了防潮，天平匣内应

放入硅胶或其余吸湿干燥剂；

十一、天平及砝码，一定按规定进行周期检定，校订；

十二、精细天平，专人保存，未经特意训练人员不得操作。 操作规范[1]

压力全能资料试验机的操作规程

一、试验机一定安装在通风、干燥、无振动、无腐化性气

体的环境中；

二、使用前检查机器四周不一样意有杂物堆放；

三、使用前油箱的油能否加满，依据气温的变化，油的粘

度能否合格，油管接头有无松动，以防备漏油；四、接通电源，升起活塞，调整指针的零位；

五、依据试样，采纳丈量范围，将摆砣挂在摆杆上，并调
