第十二章 程控交换机系统 系统概述 数字程控电话交换系统立足于我国当前通信发展的实际情况,为满足智能化酒店、智能化综合大楼等智能化建筑对现代IP电话通讯技术的特殊需要,根据ITU-T标准及中国信息产业部相关的行业标准,综合先进的计算机技术、数字程控IP电话交换技术进行研制、开发和设计的。采用IP电话交换技术,选用先进的通信专用器件,具有体积小、性能强、可靠性高、维护方便、便于扩容和性能升级等特点, IP语音采用国际通用标准的SIP、(MGCP option)协议栈,符合中国信息产业部《YD/T1046-2000IP电话网关设备互通技术规范》标准,可以和国际、国内主流VoIP厂商产品互连互通。系统融IP、电话交换技术于一体,适用于在电信、电力、水力、钢铁、公安、石化、油田、冶金、交通、部队等宽带接入设备接入Internet/Intranet网的IP电话交换业务,也可满足于机关、学校、金融等事业单位和酒店饭店的IP电话交换业务。 1、设计依据 《邮电部电话交换设备总技术规范书》（YDN 065－1997） 《中国电信交换机99版内容说明》 《中国电信互联互通点交换设备技术要求》 《开放呼叫前转，语音邮箱，电话卡等业务的技术要求》（GF009－94） 《中国电话网随路信号方式技术规范》 《中国国内电话网信号方式技术规范》（GF001－9001） 《中国国内电话网信令方式综合数字业务网用户部分(ISUP)技术规范》(YDN-038-1997) 《ISDN用户－－网络接口基本呼叫控制技术规范》 《ISDN用户－－网络接口数据链路层技术规范》 《ISDN用户－－网络接口补充业务技术规范及一致性测试》 《本地交换机和接入网接口技术规范》 《本地交换机和接入网接口技术规范》 《国内信令方式技术规范――信令连接控制部分(SCCP)》(GF-010-95) 《国内信令方式技术规范――事物处理能力部分(TC)》(GF-010-95) 《中国智能网应用规范----INAP》 《中国智能网业务交换点(SSP)设备技术规范》 《通用个人通信（UPT）、广域集中用户交换机（WAC）、电话投票（VOT）和大众呼叫（MAS）的业务含义合流程（报批稿）》中华人民共和国邮电部

系统设计 本次设计根据甲方标书要求选用深圳华为C&C08交换机，系统设计及功能如下： 1、系统配置 根据系统容量功能要求，配置C&C08系统，系统配置如下： 设备名称 数量 说明 CB-B1-960 1 B型机拼装960中继主控柜 CB-B-SUB1 1 B型机3K用户柜(采用32路用户框) CB-FTMB 1 数字中继插箱组件 CB-FMCB2 1 B型机主控插框(第二版) CB-FCKB 1 时钟插箱组件 CB-FSLB-32L 1 32路用户插箱组件 CB-M-BAM 1 B型机后管理模块(带光驱) CC-PWX 2 二次电源板 CC-PWC 8 二次电源板 CB-ALM 1 告警收集处理机 CC-EMA 1 双机倒换处理机 C8-DTM 1 E1数字中继板(DS2154) CC-NOD 3 模块节点处理机 C8-CKS 2 时钟板 CB-NET1 2 网板 CC-ASL-32L 16 32路48V模拟用户板 CB-DRV 2 用户框双音驱动板 CB-LAPA0 1 4链路7号信令板 CB-SIG2 2 信号音板(支持语言动态加载) CC-TSS 1 用户电路测试板 CB-MPU 2 主控板 2、C&C08交换机系统结构 （1）硬件结构 C&C08数字程控交换系统由管理模块(AM)、通信模模块(CM)和交换模块(SM)组成，如图下所示。

FAM CMEnthernet /HDLC

......LANBAM

X.25/V.24/V.35/BRI

SMSMRSMII

...

E1OFL

① 管理模块（AM）、通信模块(CM) 管理模块(AM)分为前管理模块(FAM)和后管理模块(BAM)两部分，前管理模块提供交换机主处理机与操作终端的接口，后管理模块采用客户机/服务器方式提供交换系统与开放式网络系统的互联；通信模块(CM)主要由中心交换网、光通信接口和E16接口板组成，提供各模块间的信令通路和话路。 FAM和BAM之间通过 两条2Mbit/s高速数据链路(HDLC)连接；BAM提供各种接口(TCP/IP、、、、BRI)，可以采用局域网互联的组网方案和通过串口通信的组网方案与上级网管中心相连，满足集中网管的需要。 AM/CM采用分级分布式群机控制结构，提供两类接口：s光纤接口和E1接口与SM连接，如图下所示。 AM/CM与SM通过两对主备/负荷分担的光纤接口（FBI）或E1接口相连，在CM与SM连接的光纤中提供了一条2Mbit/s的HDLC信令链路，通过光纤复接/分接，形成SM模块的MC2到AM/CM模块MCC之间的映射关系，AM/CM通过并行处理机总线将各个SM连接在一起，实现了分散控制结构。 ② 交换模块(SM) 交换模块SM采用分级分布式控制结构及群机技术，SM模块内部交换网为4K4K的单T网，如图2-3所示。SM主处理机采用Pentium系列芯片，内存容量可达64MDRAM。 SM除提供传统的基本话音业务接口外，还提供标准的ISDN接口、V5接口及 Internet接入单元（IAU）等。 SM配置相当灵活，可根据用户需要配置成：纯用户模块（USM），容量为6688ASL/3344BRI；纯中继模块（TSM），容量为1440DT；用户中继混装模块（UTM），典型配置为4560ASL/480DT或2280DSL/480DT；具有Internet接入单元（IAU）的模块，每个Internet接入功能框提供720路接入端口。SM也可作独立局使用，典型配置为5472ASL/480DT。而且，SM的中继和用户端口数量可灵活配比，即：减少304ASL，可增加60DT，反之亦然。 SM中模拟用户板、数字用户板、语音处理板等硬件槽位兼容。各种协议处理板LAP（、PRA、PHI、）硬件相同，通过加载不同的协议处理软件完成不同的协议处理。同一个SM中可实现多种协议处理并存，并且多协议处理板、七号信令板、MFC板、DTR板槽位兼容。 交换模块SM既可与AM/CM装在同一机房作为集中的大容量交换局，也可根据本地网情况将SM拉远，实现远端用户的接入。C&C08提供三类远端模块：RSM、RSMⅡ、RSA，其中RSM、RSMⅡ为远端交换模块，内部具有交换功能。C&C08可对远端模块实现集中维护测试、集中话务统计、集中计费、数据管理等。 * RSM RSM是通过内置式光传输设备将SM拉远的远端交换模块，安装在距AM/CM 50公里内的任何地方，节省中继资源和传输设备费用。 * RSMII RSMII是利用标准E1接口将SM 拉远的远端交换模块。RSMⅡ可与AM/CM的 E1接口（E16）直接相连，或与具有E1接口的近端SM相连。RSMⅡ可通过标准的局间信令与其它交换局相连。 * RSA 将近端或远端SM的用户框拉远，构成远端用户模块。RSA以304（或256） ASL构成一个基本单元共用两套PCM链路构成，具有可变收敛比的集线功能，根据需要这两套PCM链路也可支持608 ASL，RSA容量可达1216（或1024） ASL。 一体化模块其网络地位等同于RSA， * IAU 为满足电信营运商、ISP对大容量、高性能的网络接入的需求，实现PSTN/ISDN与Internet的互通，C&C08推出Internet接入单元，采用旁路技术将Internet接入从汇接局移到端局如图2-4所示。 一方面，本局用户进行Internet 呼叫时，C&C08 可以根据接入码将话路通过IAU进行统计复用，再经数据通路（DDN、幀中继等）直接上Internet网，而不必占用市话汇接局之间的中继资源，有效地防止了Internet 接入时的话路阻塞现象；另一方面，带 IAU的SM可通过灵活的接入方式（中国一号、、ISDN PRA等）与其它交换局相连，为这些交换局用户提供Internet接入，从而减轻了Internet接入密集地区的市话网负荷。SM 中IAU以Internet接入功能框为基本单位，每框提供720路接入端口，每个SM最大可同时接入1920路（PRA方式）接入端口

③ 32路用户模块 32路用户框是新开发的一种用户框，可插入32路用户板，一框用户最大容量可达到608用户，集成度高，减少交换机所占机房面积。32路用户框支持可变收敛比，满足部分话务不均衡用户的需求，32路用户框可接入2条、4条或8条HW，因此其收敛比可调。32路用户框的主要特点如下： a.每框用户可达到608用户，单模块最大可配置12000用户。 b.每个32路用户框的收敛比可调，可配置2、4或8条HW。在配置4条HW时，收敛比与原16路用户框相同，但由于共享程度高，因此发生拥塞的可能比原16路用户小。 c.可以为32路用户框的某些优先用户专门预留时隙，保证这些用户的使用。 路用户框中可兼容以前用户框中ASL、DSL、DIU、HSL、AVM等单板。 e. 交换模块SM，远端模块RSM、RSMII，一体化模块RIM均可配置成32路用户模块。 32路用户框可应用于： a.单模块容量要求大，且对用户话务量要求不高的局点。 b.容易发生话务拥塞的局点。 c.对话务量要求较高，希望用户收敛比较低的局点。 ④ 一体化模块 一体化模块RIM即是把用户框、传输框、配线架、蓄电池、一次电源等配套设备全部集成在一个机柜的远端模块。在有些拥挤狭小、环境较差的地方，局方难于单独提供配线架、蓄电池、一次电源等设施，但又希望能给这些小地方提供话音、数据通信业务。CC08交换机的一体化模块则能很好地解决这个问题。 一体化模块具有以下优点： a.施工方便、适应性集成性强：一体化模块具有降低成本、缩短施工期、减少占地面积、

合集下载

A数字程控交换机培训资料课件PPT

A数字程控交换机培训资料课件PPT


实时操作系统是数字程控交换 机中常用的操作系统，具有实 时性、可靠性和稳定性等特点 ，能够满足交换机对实时处理 和可靠性的要求。
嵌入式操作系统是一种专为特 定硬件平台设计的操作系统， 具有可裁剪、可定制等特点， 能够满足数字程控交换机对硬 件资源的高效利用和灵活性要 求。
分层式操作系统将系统功能划 分为多个层次，每个层次负责 不同的功能模块，便于系统的 维护和升级。
换机的各个部分。
处理器
控制部分的核心是处理器，它 负责执行各种控制和管理程序
。
存储器
存储器用于存储各种数据和程 序，包括配置数据、路由表、
呼叫处理程序等。
输入/输出接口
控制部分通过输入/输出接口 与外部设备进行通信，包括与 其他交换机、终端设备等。
输入/输出接口
输入/输出接口概述
输入/输出接口是数字程控交换 机与外部设备进行通信的桥梁
响应时间
数字程控交换机对用户请求的响应时间，反 映了系统的实时处理能力。
性能优化方法
硬件升级
通过升级数字程控交换机的硬件设备，提高 系统整体性能。
网络优化
合理配置数字程控交换机的网络参数，优化 网络性能。
软件优化
对数字程控交换机的软件进行优化，提高系 统运行效率。
负载均衡
通过将负载分布到多个数字程控交换机上， 提高整体的处理能力。
安全审计
定期对数字程控交换机进行安全审计，发现潜在的安全隐患并及时处理。
漏洞管理
及时更新数字程控交换机的软件和硬件，修补已知漏洞，降低安全风险。
性能指标
呼叫处理能力
衡量数字程控交换机在单位时间内能够处理 多少呼叫。
话务量处理能力
衡量数字程控交换机在单位时间内能够处理 的话务量。
华为CC08程控交换机

华为CC08程控交换机

华为C&C08数字程控交换机产品介绍1.C&C08交换机的系统功能和特点 (4)1.1 C&C08交换机特点 (4)1.2 C&C08交换机系统硬件结构 (10)1.3 C&C08交换机系统软件结构 (15)2.C&C08交换机系统提供的业务 (16)2.1 对PSTN用户提供的业务 (16)2.2 对ISDN用户提供的业务 (17)2.3 Centrex业务 (19)2.4 酒店功能接口 (25)3.C&C08机的信令与接口 (28)3.1 C&C08信令系统特点 (28)3.2 接口种类 (29)3.3 时钟与同步 (32)3.4 C&C08操作维护中心 (33)3.4.1 C&C08维护测试 (33)3.4.2 C&C08话务统计 (34)3.4.3 C&C08网管 (37)3.4.4 C&C08告警系统 (39)4.设备机电参数及环境要求 (40)4.1设备机电参数 (40)4.2对环境温湿度的要求 (41)4.3对防尘和有害气体的防护要求 (42)4.4对电源和接地的要求 (43)4.4.1设备耗电量 (43)4.4.2电源 (44)4.4.3接地 (45)1. C&C08交换机的系统功能和特点1.1 C&C08交换机特点满足新国标及补充规定要求,确保网络的先进性C&C08数字程控交换系统，符合ITU-T和新国标--《邮电部电话交换设备总技术规范书》的要求，提供符合ITU-T标准的ISDN接口, 提供与分组网互连的PHI接口及多种无线接入方式，提供ITU-T标准的V5接口协议，具有完整的随路信令和先进的CCS7信令系统。

目前提供的新业务和新功能达100多种。

提供的业务及性能符合以下技术规范：《邮电部电话交换设备总技术规范书》（YDN 065－1997）《中国电信交换机99版内容说明》《中国电信互联互通点交换设备技术要求》《开放呼叫前转，语音邮箱，电话卡等业务的技术要求》（GF009－94）《中国电话网随路信号方式技术规范》《中国国内电话网NO.7信号方式技术规范》（GF001－9001）《中国国内电话网NO.7信令方式综合数字业务网用户部分(ISUP)技术规范》(YDN-038-1997)《ISDN用户－－网络接口基本呼叫控制技术规范》《ISDN用户－－网络接口数据链路层技术规范》《ISDN用户－－网络接口补充业务技术规范及一致性测试》《本地交换机和接入网V5.1接口技术规范》《本地交换机和接入网V5.2接口技术规范》《国内NO.7信令方式技术规范――信令连接控制部分(SCCP)》(GF-010-95)《国内NO.7信令方式技术规范――事物处理能力部分(TC)》(GF-010-95)《中国智能网应用规范----INAP》《中国智能网业务交换点(SSP)设备技术规范》《被叫集中付费业务、记帐卡呼叫业务和虚拟专用网业务的业务含义和流程》(暂行规定) 中华人民共和国邮电部一九九八年三月《通用个人通信（UPT）、广域集中用户交换机（W AC）、电话投票（VOT）和大众呼叫（MAS）的业务含义合流程（报批稿）》中华人民共和国邮电部容量大、结构先进、处理能力强C&C08 系统容量可从256用户平滑扩充21万用户，并可进一步扩容到80万用户线或18万中继线，C&C08 采用话务分散控制结构，交换模块内部采用分级分散群机控制技术，模块内部通信采用内存映射技术，加上大量使用大容量内存和高性能CPU，使C&C08 系统的BHCA值达6000K。

数字程控交换实验报告

数字程控交换实验报告

数字程控交换实验报告一、实验目的本次数字程控交换实验的主要目的是深入了解数字程控交换系统的工作原理和基本功能，通过实际操作和观察，掌握数字程控交换机的配置、呼叫处理、信令传输等关键技术，提高对通信网络中交换技术的理解和应用能力。

二、实验设备1、数字程控交换机实验平台2、计算机3、测试仪器（如示波器、万用表等）三、实验原理数字程控交换技术是现代通信网络中的核心技术之一，它采用数字化的方式对语音、数据等信息进行交换和传输。

其基本原理是将模拟信号转换为数字信号，然后通过数字交换网络进行时隙交换，实现不同用户之间的通信连接。

在数字程控交换系统中，呼叫处理是一个关键过程。

当用户发起呼叫时，交换机接收到呼叫请求信号，通过分析被叫号码等信息，选择合适的路由和时隙，建立通信链路，并进行信令的传输和控制，以确保呼叫的顺利进行和通话质量的保障。

四、实验内容及步骤1、数字程控交换机的基本配置登录交换机管理界面，设置交换机的基本参数，如系统时间、交换机名称、端口配置等。

划分用户组和权限，为不同用户分配不同的呼叫权限和业务功能。

2、呼叫处理实验进行本局呼叫实验，模拟用户之间的内部通话，观察呼叫建立、通话过程和呼叫释放的信令流程。

进行出局呼叫实验，模拟用户拨打外部电话，了解与公共电话网络的连接和信令交互过程。

3、信令传输实验观察和分析数字程控交换系统中常用的信令类型，如用户线信令、局间信令等。

使用测试仪器捕捉信令信号，分析信令的格式和参数。

4、业务功能实验测试交换机的来电显示、呼叫转移、三方通话等业务功能，验证其正确性和稳定性。

五、实验结果与分析1、基本配置结果成功完成数字程控交换机的基本参数设置，系统运行正常，端口状态显示准确。

2、呼叫处理结果本局呼叫建立迅速，通话质量清晰，呼叫释放过程正常，信令流程符合预期。

出局呼叫能够正确连接到公共电话网络，通话过程稳定，信令交互无异常。

3、信令传输结果成功捕捉到各种信令信号，信令格式和参数符合相关标准，分析结果表明信令传输准确无误。

DID

DID

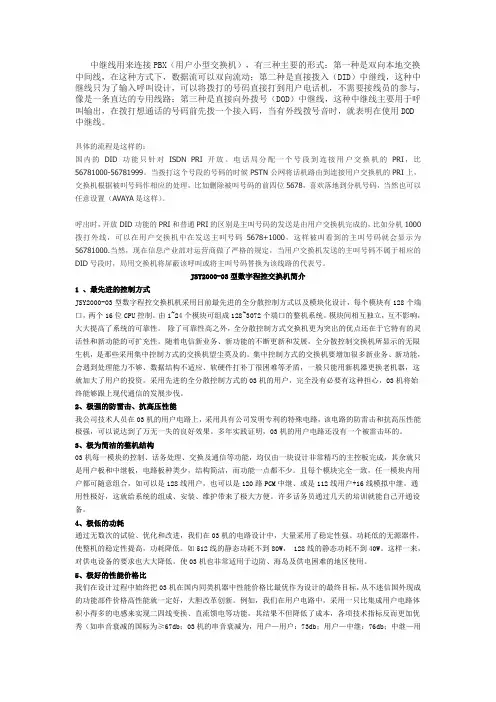

中继线用来连接PBX（用户小型交换机），有三种主要的形式：第一种是双向本地交换中间线，在这种方式下，数据流可以双向流动；第二种是直接拨入（DID）中继线，这种中继线只为了输入呼叫设计，可以将拨打的号码直接打到用户电话机，不需要接线员的参与，像是一条直达的专用线路；第三种是直接向外拨号（DOD）中继线，这种中继线主要用于呼叫输出，在拨打想通话的号码前先拨一个接入码，当有外线拨号音时，就表明在使用DOD中继线。
