程控交换机的软件系统1. 简介程控交换机是一种由软件控制的电话交换机，它是通过自动切换电路来完成电话呼叫的通信设备。
程控交换机的软件系统是控制和管理交换机功能的关键组成部分。
2. 软件系统的架构程控交换机的软件系统通常基于分层架构，由以下几个主要组件组成：2.1 控制层控制层是程控交换机软件系统的核心，它负责管理和控制交换机的各种功能。
控制层包括以下几个子模块：•呼叫控制模块：负责处理电话呼叫的建立、保持、转移等操作。
•网络管理模块：负责管理交换机与外部网络的连接，包括配置路由和地址映射等操作。
•用户管理模块：负责管理交换机上的用户账号和权限。
2.2 信令层信令层是程控交换机软件系统与外部设备或网络进行通信的接口层。
它负责解析和生成各种通信协议，包括呼叫建立协议、信令传输协议等。
2.3 数据层数据层是程控交换机软件系统存储和处理数据的核心组件。
它包括以下几个子模块：•数据库管理模块：负责管理交换机上的数据存储，包括用户账号信息、通话记录等。
•数据处理模块：负责对交换机上的数据进行处理和分析，以支持各种统计和报表功能。
3. 软件系统的功能程控交换机的软件系统具有以下几个主要功能：3.1 呼叫控制呼叫控制是交换机的核心功能，它负责管理电话呼叫的建立、保持和转移等操作。
软件系统通过呼叫控制模块实现对呼叫的控制和管理。
3.2 路由和转接交换机的路由和转接功能是实现电话呼叫传输的关键，它负责将呼叫从源用户路由到目标用户。
软件系统通过网络管理模块实现对路由表和转接表的配置和管理。
3.3 用户管理和权限控制软件系统提供了用户管理和权限控制功能，允许管理员管理用户账号和权限。
管理员可以创建、修改和删除用户账号，并为不同的用户分配不同的权限。
3.4 统计和报表软件系统提供了统计和报表功能，可以对交换机上的通话记录和其他数据进行统计和分析。
管理员可以查看呼叫记录、用户使用情况等统计报表。
4. 软件系统的开发和维护程控交换机的软件系统在开发和维护过程中需要遵循一些编程和软件工程的原则，包括模块化设计、规范的编码风格、测试和调试等。

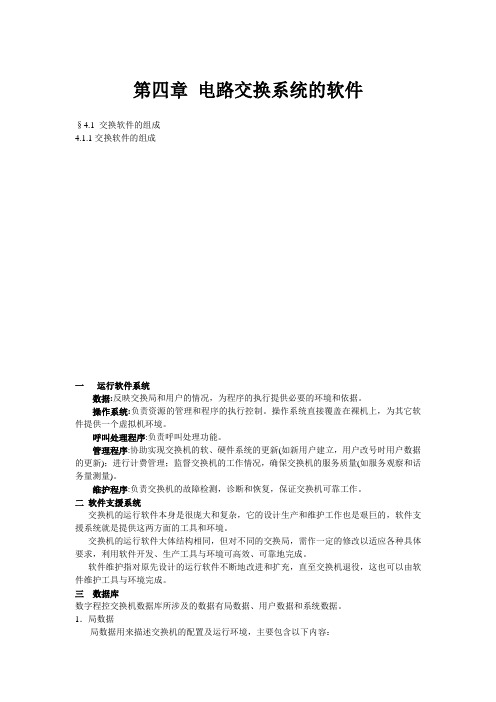

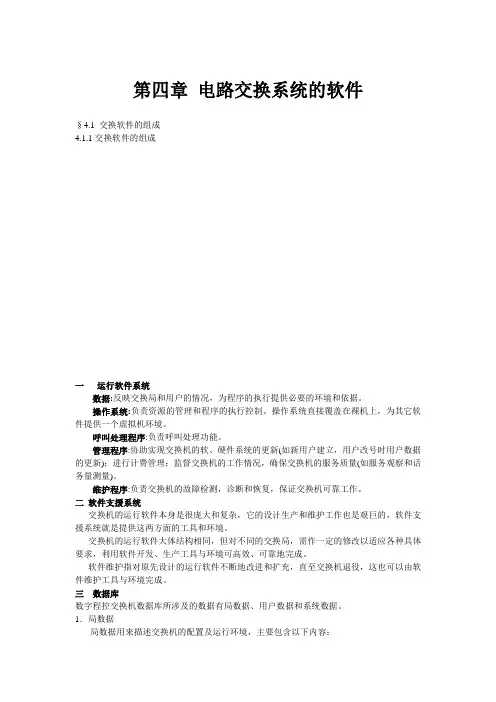

第四章电路交换系统的软件§4.1 交换软件的组成4.1.1交换软件的组成一运行软件系统数据:反映交换局和用户的情况，为程序的执行提供必要的环境和依据。
操作系统:负责资源的管理和程序的执行控制。
操作系统直接覆盖在裸机上，为其它软件提供一个虚拟机环境。
呼叫处理程序:负责呼叫处理功能。
管理程序:协助实现交换机的软、硬件系统的更新(如新用户建立，用户改号时用户数据的更新)；进行计费管理；监督交换机的工作情况，确保交换机的服务质量(如服务观察和话务量测量)。
维护程序:负责交换机的故障检测，诊断和恢复，保证交换机可靠工作。
二软件支援系统交换机的运行软件本身是很庞大和复杂，它的设计生产和维护工作也是艰巨的，软件支援系统就是提供这两方面的工具和环境。
交换机的运行软件大体结构相同，但对不同的交换局，需作一定的修改以适应各种具体要求，利用软件开发、生产工具与环境可高效、可靠地完成。
软件维护指对原先设计的运行软件不断地改进和扩充，直至交换机退役，这也可以由软件维护工具与环境完成。
三数据库数字程控交换机数据库所涉及的数据有局数据、用户数据和系统数据。
1．局数据局数据用来描述交换机的配置及运行环境，主要包含以下内容：∙配置数据∙交换局的号码翻译规则∙路由中继数据∙No.7信令数据∙计费数据∙新业务提供情况2．用户数据用户数据用来说明用户的情况，每个用户都有其特有的用户数据。
用户数据主要包括以下内容：▪用户电话号码、用户设备码▪用户线类别▪话机类别▪用户的服务等级▪用户对新业务的使用权及用户已登记的新业务▪用户计费数据3．系统数据这部分数据有设备制造厂即根据交换局的设备数量、交换网络的组成、存储器的地址分配、交换局的各种信号、编号等有关数据在出厂前编写。
4.1.2 交换软件的特点♦规模大一个程控交换机要面对大量规模不同、对交换机功能要求不同、运行环境不同的交换局。
♦实时性强程控交换机是一个实时系统。
♦多重性处理在一部交换机上，往往不仅有多个用户同时发出呼叫请求，还同时有多个用户正在进行通话。
第一章1.通信网是由用户终端设备、传输设备和交换设备组成的。
2.1867发明电话。
终端到交换机或交换机到交换机完成信号的发送和接机。
3.互连线对数为N(N-1)/2，如N=8，则互连线需要28对。
4.实现通信的三要素：终端、传输和交换。
5.交换节点可控制的接续类型：①本局（本局用户线）②出局（用户线与出中继线）③入局（入中继线与用户）④转接（入中继线与出中继线）6.交换节点的基本功能：①能正确接收和分析从用户或中继线发来的呼叫信号②地址信号③按目的地址正确地进行选路以及在中继线上转发信号④能控制连接的建立⑤能按照所收到的释放信号拆除连接。
7．按照传输信号方式分：模拟和数字交换；按照接续控制方式分：布控和程控；按传输信道的占用方式分电路和分组；按传输带宽分配方式分窄带和宽带。
8.电路交换CS是指固定分配带宽，连接建立后，即使无信息传送也占用电路的一种交换方式。
9.多速电路交换MRCS是基于传统电路交换的一种改进方式，它可以对不同的业务提供不同的带宽，包括基本速率。
10.快速电路交换的基本思路是只在信息要传送时才分配带宽和有关资源。
11.报文交换的基本原理是“存储-转发”。
信息的格式是以报文为单位的，包括报头、正文和报尾。
12.分组交换的最基本思想就是实现通信资源的共享。
是多个低速的数据终端共同使用一条高速的线路。
多路复用方法可以分为两类：预分配和动态分配资源法。
13.用户数据交织传输的方式：比特、字节或字符、分组交织。
比特交织传输效率很低；分组交织的传输效率最高。
14.分组的形成：①把一条实在的路线分成许多逻辑上的子信道②将数据按一定长度分组③每一个分组中包含了一个分组头。
15.分组交换的优点：①为用户提供了在不同速率、不同代码、不同同步方式、不同通信控制协议的终端之间能够相互通信的灵活的通信环境②采用逐段链路的差错控制和流量控制，出现差错可以重发，提高了传送质量和可靠性③利用线路动态分配，使得在一条物理线上可以同时提供多条信息通路。
1、S1420数字程控交换机的基本结构与模块功能。
次重点（1）S1420数字程控交换机的特点。
识记特点：全数字化；全分布控制；高可靠性；适应未来发展；完整的系列产品。
（2）S1420的基本结构。
领会基本结构：数字交换网络（DSN）、终端模块（TM）、辅助控制单元（ACE）数字交换网络（DSN）：DSN是构成S1240系统的核心。
它不仅用于连接各终端模块并为之提供传送话音和数据的通路，而且也为各终端控制单元之间传送控制信息。
终端模块：都有自己的相应的终端电路和终端控制单元，而各个终端模块的TCE都具有相同的硬件：一个16比特的确良8086处理机（μP）、一个终端接口（TI）和储器（M）。
各种不同的终端模块的TCE，其区别公在于它们各自的软件不同，因而存贮器容量不同。
辅助控制单元：ACE也是一种终端模块，只是它没有终端电路。
它功能多，软件庞大复杂，所以存储器容量大。
主要功能：1，呼叫服务、资源管理、计费分析。
（3）终端模块构成原理及模块功能。
领会（4）终端模块的状态机。
领会（5）S1420的主要终端模块的组成和功能。
识记主要终端模块：1模拟用户模块（ASM）；ASM的组成和功能：ASM是模拟用户线与数字交换网络的接口，它由模拟用户终端电路和终端控制单元组成。
终端控制单元（TCE）是终羰电路和DSN之间的接口。
模拟用户模块的基本功能有三项：A，模/数、数/模转换；B用户线监视；C呼叫的建立与释放；2数字中继模块（DTM）；3服务电路模块（SCM）；4时钟和音信号模块（CTM）；5维护和外部设备模块（MPM）；6辅助控制单元；（6）数字交换网络的构成、控制原理和工作过程。
领会数字交换网络的构成：S1240系统的DSN由入口接线器（AS）和选组接线器（GS）两部分组成。
其中选组接线器又由三级组成。
因此，DSN是一个由4级组成的数字交换网。
2、S1420数字程控交换机的软件系统。
一般（1）S1420数字程控交换机的软件结构。
