施工现场临时用电配电箱要求

施工现场临时用电配电箱系统的配置施工现场临时用电配电箱系统的配置总配电箱、分配电箱、开关箱必须要有重复接地；总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s；现场总配电箱、分配电箱应配锁并由专人负责；施工现场使用三相五线制；配电方式；三级配电，两级保护；三级配电；总配电箱、分配电箱、开关箱；两级保护；（1）开关箱的保护。

漏电保护动作电流不大于30mA，动作时间不大于0.1s.（2）总配电箱的保护。

漏电保护动作时间大于30mA，动作时间大于0.1s.分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。

箱内必须分设N线端子板和PE线端子板；TN-S供电系统的特点如下。

它是把工作零线N和专用保护线PE严格分开的供电系统，称作TN-S 供电系统，1）系统正常运行时，专用保护线上没有电流，只是工作零线上有不平衡电流。

PE线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线PE上，安全可靠。

2）工作零线只用作单相照明、单相负载回路中。

3）专用保护线PE不许断线，专用PE线是黄绿双色4）工作零线不得与重复接地线连接，而PE线与重复接地相连接，与漏电保护器不得相连接，所以TN-S系统供电上必须安装漏电保护器。

5）TN-S方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。

什么是三相五线制-------在三相五线制供电系统中，把零线的两个作用分开，即一根线做工作零线(N)，另外用一根线专做保护零线(PE)，这样的供电接线方式称为三相五线制供电方式。

三相五线制包括三根相线、一根工作零线、一根保护零线。

三相五线制标准导线颜色为：A线黄色，B线绿色，C线红色，N线蓝色，PE线黄绿色。

这种供电系统称为TN—s方式开关箱、移动箱重点要求开关箱不宜上锁。

施工现场临时用电要求
在施工现场临时用电时，应注意以下要求：
1. 安全：保证施工现场临时用电的安全性，遵守国家和地方的电气安全规范和标准，如使用合格的电缆、插座和配电箱等设备。

2. 计划：制定用电计划，根据施工需要确定用电量和用电位置，确保供电能够满足施工要求。

3. 配电箱：在施工现场设置合适的配电箱，以保证电源稳定和分布均衡，在配电箱上应标明电源容量、线路负载等信息。

4. 接地保护：确保施工现场的电气设备和电缆正常接地，以防止电击事故发生。

5. 防水防潮：临时用电设备应放置在干燥通风的地方，避免雨水、潮湿等对设备的影响。

6. 保护装置：设置过载保护器、漏电保护器等电气保护装置，以保障施工现场的安全。

7. 管理：设立专人负责施工现场临时用电管理，定期检查电气设备的运行情况，确保施工现场电气安全。

8. 培训：为施工人员提供有关用电安全的培训，增强他们的电气安全意识和操作技能。

以上是施工现场临时用电的一些基本要求，根据具体情况还需结合施工项目和当地相关规定进行详细规划和实施。

第 1 页共 1 页。

施工现场临时用电要求
施工现场临时用电的要求包括以下几点：
1. 安全接地：施工现场临时用电必须保证接地良好，确保人员和设备的安全。

2. 电源选择：选择稳定可靠的电源供应，可以使用临时电源箱、发电机等。

3. 线路布置：使用专用电缆进行线路布置，确保电线的绝缘和耐磨性。

4. 电气设备选择：根据现场具体需求选择合适的电气设备，如配电箱、插座等。

5. 电力容量：根据施工现场的需求确定用电容量，保证现场用电的稳定性。

6. 安全保护：安装漏电保护器、过载保护器等安全保护设备，确保施工现场的电气安全。

7. 人员操作：只有经过专业培训并持有相应证书的人员才能进行电气设备的操作。

8. 定期检查：定期对临时用电设备进行检查和维护，确保设备的正常运行和安全使用。

第 1 页共 1 页。

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

临时用电配电箱（柜）安全管理规定第一章总则第一条为进一步规范施工现场临时用电配电箱（柜）的管理，保障施工用电安全，现依据《建设工程施工现场供用电安全规范》（GB50194）、《施工现场临时用电安全技术规范》（JGJ46）以及城建集团相关管理文件，结合本公司施工现场临时用电的实际情况，特制定本规定。

第二条本公司所有施工现场使用配电箱（柜）均适用本规定。

本规定所称配电箱（柜）包含总配电箱（柜）、分配电箱和开关箱。

第二章配电箱（柜）购置管理第三条工程开工前应由电气技术人员根据相关临时用电安全标准、规范，结合施工现场临时用电的实际情况，编制《施工现场临时用电施工组织设计》，明确现场配电箱（柜）的类型、规格。

施工现场临时用电管理人员依据《施工现场临时用电施工组织设计》，确定购置、加工配电箱（柜）计划。

第四条购置配电箱（柜）时，应在城建集团年审合格的配电箱（柜）厂家范围内进行招标和采购。

配电箱（柜）合同评审时，必须附带配电箱（柜）厂家的营业执照、资质证书，中国国家强制性产品认证证书，北京城建集团年审合格配电箱（柜）厂家销售人员许可证等文件复印件，并加盖厂家公章。

各单位在购置时要严格审查集团下发的厂家资格证和销售许可证，并要指定专人严格把关。

第五条对购置、加工的配电箱（柜）依据规范和临时用电施工组织设计，对配电箱（柜）型式、箱内开关电器的型号、规格和数量，提出书面技术要求，签订合同后实施。

第六条购置的配电箱（柜）进入现场时，现场临电管理人员应做好验收检查，一是每台配电箱（柜）是否满足订购时所提出的技术要求；二是产品合格证书、产品说明书、检测报告及有关配件等是否齐全，验收合格方可投入使用，验收填写配电箱（柜）进场验收表（附件一）。

第三章配电箱（柜）安全技术要求第七条厂家选定的漏电开关、隔离开关必须具有“CCC”认证证书、检验报告、产品合格证及说明书等，灵敏可靠，厂家在合同书上对其质量、安全做出明确承诺。

第八条配电箱（柜）的箱体采用冷轧钢板，其厚度不得小于1.5毫米（开关箱的厚度不得小于1.2毫米），配电箱角钢支架不小于4mm×40mm×40mm, 开关箱角钢支架不小于3mm×30mm×30 mm；电器安装板使用阻燃绝缘板（配电柜除外）。

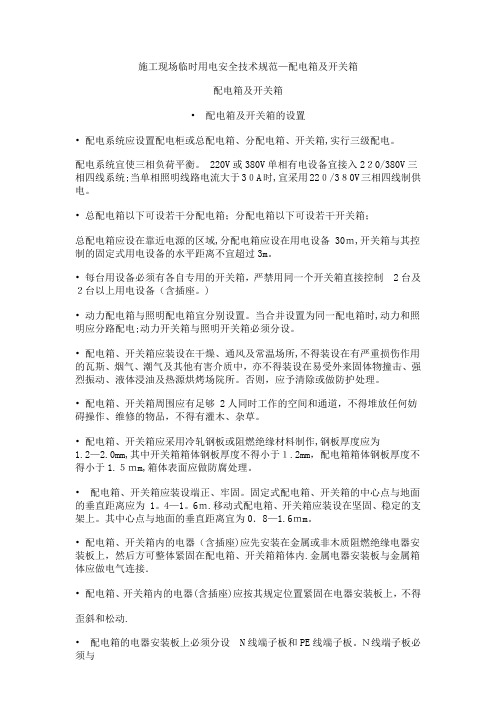

施工现场临时用电安全技术规范—配电箱及开关箱配电箱及开关箱•配电箱及开关箱的设置• 配电系统应设置配电柜或总配电箱、分配电箱、开关箱,实行三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相有电设备宜接入2２0/380V三相四线系统;当单相照明线路电流大于3０A时,宜采用22０/3８0V三相四线制供电。

• 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域,分配电箱应设在用电设备 30ｍ,开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

• 每台用设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及２台以上用电设备（含插座。

)• 动力配电箱与照明配电箱宜分别设置。

当合并设置为同一配电箱时,动力和照明应分路配电;动力开关箱与照明开关箱必须分设。

• 配电箱、开关箱应装设在干燥、通风及常温场所,不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来固体物撞击、强烈振动、液体浸油及热源烘烤场院所。

否则，应予清除或做防护处理。

• 配电箱、开关箱周围应有足够 2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。

• 配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板厚度应为1.2—2.0mm,其中开关箱箱体钢板厚度不得小于１.2mm，配电箱箱体钢板厚度不得小于1.５ｍm,箱体表面应做防腐处理。

•配电箱、开关箱应装设端正、牢固。

固定式配电箱、开关箱的中心点与地面的垂直距离应为 1。

4—1。

6ｍ.移动式配电箱、开关箱应装设在坚固、稳定的支架上。

其中心点与地面的垂直距离宜为0．8—1.6ｍm。

• 配电箱、开关箱内的电器（含插座)应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内.金属电器安装板与金属箱体应做电气连接．• 配电箱、开关箱内的电器(含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动.•配电箱的电器安装板上必须分设N线端子板和PE线端子板。

施工现场临时用电：配电箱一级二级三级定义及管理规范施工现场临时用电是指为了满足施工工地上的用电需求而暂时建立的电力设施和电力系统，一般称之为临时用电。

在施工现场临时用电的安装和管理中，配电箱是一个至关重要的组成部分，其一级、二级、三级的定义与管理规范也是必不可少的一部分。

本文将详细介绍施工现场临时用电配电箱一级、二级、三级的定义与管理规范。

一、配电箱一级、二级、三级的定义1.配电箱一级配电箱一级又称总配电箱，是临时用电系统中的控制中心。

其主要功能是对所有的用电设备进行集中控制和管理，同时能够实现对用电线路的安全保护和维护。

在配电箱一级中，大多数设备是接在MCCB、RCD等保护元件上的交流电源，包括电力电缆、插头插座等。

配电箱一级需要具备较高的安全保护功能，例如过载保护、漏电保护等。

2.配电箱二级配电箱二级又称配电箱分支，是指将总配电箱的用电线路分开连接到各个小区域的一个集中控制中心。

其主要功能是实现对于每个小区域的用电线路的独立控制，同时能够对线路进行保护和维护。

配电箱二级中，也需要具备过载保护、漏电保护等安全保护功能。

3.配电箱三级配电箱三级又称分支箱，是指将配电箱二级的用电线路再次分开连接到各个终端用电设备的一个集中控制中心。

其主要功能是实现终端用电设备的分时分段控制，同时能够对线路进行保护和维护。

二、配电箱的管理规范1.配电箱的摆放位置需符合规定临时用电设施的摆放位置必须符合电力行业的相关规定，例如临时用电设施不能设在密集的住宅区域，不能占用消防通道等。

2.配电箱的保护要求为了保障用电的安全，临时用电设施中的配电箱应由专业电工安装，配备过载保护、漏电保护等安全保护措施，同时还要采用防火材料制造。

3.积极进行巡检和维护施工现场临时用电设施中的配电箱需要定期巡视和维护，以保证正常的运行和使用。

4.备用电源设置为了避免突然停电给施工造成影响，临时用电设施中配电箱应配置备用电源，以保证正常运行。

5.合理使用电器及电缆电工必须按照电器设备的规格和要求进行设置和操作，同时在使用过程中还需注意保养和维护，以免出现故障。

临时用电施工配电箱及开关箱的设置要求1、配电系统应设置实行分级配电。

即分为总配电箱、分配电箱、开关箱三级。

配电系统宜使三相负荷平衡.220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电2、动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置。

动力开关箱与照明开关箱必须分设。

3、总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱。

总配电箱应设在靠近电源的地区，分配电箱应装设在用电设备或负荷相对集中的地区。

分配电箱与开关箱的距离不得超过30m.开关箱与其控制的固定式用电设备的水平距离不宜超过3m.4、配电箱、开关箱应采用冷轧钢板或优质绝缘材料制作,钢板厚度应为1。

2～2。

0mm,其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体网板厚度不得小于1。

5mm，箱体表面应做防腐处理。

箱体外观应完整、坚固、防雨、防尘。

箱门不得采用上下开启式，并有防止碰触箱内带电部分的绝缘措施。

5、配电箱、开关箱应装设在干燥、通风及常温场所；不得堆放任何妨碍操作、维修的物品；不得装设在有严重损伤作用的瓦斯、烟气、蒸汽、液体及其它有害介质中。

不得装设在易受外来固体物撞击、强烈振动，液体侵溅及热源烘烤的场所。

否则,须作特殊防护处理。

固定式配电箱应设围栏,并有防雨防砸措施.6、配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上。

固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6m；移动式分配电箱、开关箱的中心点与地面的垂直距离宜为0.8-1。

6m.落地式配电箱的底部宜抬高，室内宜高出地面100-200mm，室外应高出地面200mm以上。

底座周围应采取封闭措施,并应能防止鼠、蛇类等小动物进人箱内。

7、配电箱内的电器应首先安装在非木质阻燃的绝缘电器安装板上,然后整体紧固在配电箱箱体内。

施工现场临时配电标准化配置要求施工现场临时配电标准化配置要求根据公司标准化推广的总体思路，针对目前施工现场的临时配电混乱，无章可循等现象，进行过程分析并探讨学习。

为了统一形象，特此进一步明确临时配电标准化目标。

以下为临时用电总体设计思路及要求，不足之处，望各位专业人士提出意见及补充，便于统一推广执行。

一、生活区配电系统：根据现行《施工现场临时用安全电技术规范》JGJ46-2005和《建筑工程施工现场消防安全技术规范》GB50720-2011以及局关于活动板房配电的防火通知的具体要求，设计生活区配电系统。

配电箱内的电器元件应选用符合GB/14048．2-2001、GB6829以及JGJ46-2005标准的产品，并符合建设部“十一五”推广应用技术要求。

生活区配电要点如下：工人板房设置36V低压照明，空调独立配电系统，单独计量。

室内不设置220V插座，总箱内需避雷装置。

1、生活区总配电柜：配置要求：总进线处设置带互感器型有功计量表，便于对生活区用电去量统计；总开关设置200-300A塑壳断路器，下设若干三相空开25-63A至各栋板房，供每栋板房的36V照明及空调用电；回路数量根据现场需要配置。

配电箱内分设接地、接零端子排；箱门与接地端子排用编制铜线跨接；箱体厚度不少于；此柜处设置重复接地，接地电阻实测达到要求。

2、工人宿舍空调配电箱（每排板房设置）：配置要求：宿舍配电箱AK：为每栋板房的总配电箱，总开关设置空气开关40A/3p满足板房的照明及空调用电量要求，下设四个回路，回路1：32A/3P一层空调回路，回路2：32A/3P二层空调回路，回路3：20A/2P 36V照明回路以及备用回路。

其中每层空调回路为三相供电回路，每三间房通过IC卡AW箱接驳至一相，注意三相平衡。

AW箱设置IC卡计量表，计取空调用电量，箱体设置在每间房室外(避免220V线路从房间内敷设，避免线路故障不能发现以及偷电行为)，箱体防雨型（安装实物见下，下图缺少防雨箱）。

时代年华临电要求1.配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

2.总配电箱应设在靠近电源处，分配电箱应设在用电设备相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。

3.动力配电箱与照明配电箱宜分别设置。

当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱和照明开关箱必须分设。

4.配电箱的电器安装板上必须分设N线端子板和PE线端子板。

N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器板做电气连接。

5.进出线的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接6.严格执行“一机一闸一漏一保护”用电要求。

7.配电箱和开关箱箱体和箱门需跨接，跨接线需使用软编铜线（对开门需双侧跨接）。

8.配电箱、开关箱外形结构应能防雨、防尘。

9.配电箱、开关箱的进出线口应配置固定线卡，进出线应加绝缘护套并成束卡固定在箱体上，不得与箱体直接连接。

10.配电箱、开关箱的进出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。

11.配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。

12.开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。

13.配电箱需要做重复接地。

14.电缆应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。

埋地电缆路径应设方位标志。

15.电缆直接埋地敷设的深度不应小于0.7m,并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细沙，然后覆盖砖或混凝土板等硬质保护层。

16.室内用电电源线可沿墙角、地面敷设，但应采取防机械损伤和电火措施。

17.电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线，需要三相四线制配电的电缆线路必须采用五芯电缆。

18.相线、N线、PE线的颜色标记必须符合以下规定：相线L1(A)、L2(B)、L3(C)相序的绝缘颜色依次为黄、绿、红色；N线的绝缘颜色为淡蓝色；PE线的绝缘色为绿/黄双色。
