电大国开《土木工程CAD》形考作业1-5(含答案）一、选择题1、下列部位应标注标高的位置错误的是(B)。
A. 压力流管道中的标高控制点B. 相同水位线处C. 构筑物和土建部分的相关标高D管道穿外墙、剪力墙和构筑物的壁及底板等处2、简称为UCS的坐标系为(A)。
A. 用户坐标系B世界坐标系C. 笛卡尔坐标D. 极坐标3、下列不属于建筑立面图图示内容的是(D)。
A室外地面线B建筑物可见的外轮廓线C. 墙面主要构造D走廊的安排4、一垂直于圆柱轴线的平面与圆柱相交，其截交线是(A)。
A. 圆B椭圆c抛物线D. 双曲线5、建筑平面图中，外墙尺寸应标注三道，最外一道是(B)。
A. 轴线间距B. 外包尺寸C. 细部尺寸D最外侧两轴线的尺寸6、下列不属于供暖系统主要组成部分的是(B)。
A. 热源B. 热媒C. 输热管网D. 散热器7、空间某两直线的三面投影均相交，其交点不符合点的投影规律，则这两条直线的位置关系为(C)。
A平行B. 相交C. 交叉D垂直8、AutoCAD中，图层上的对象不可以被编辑或删除，但是在屏幕上可见，而且可以被捕捉到，则该图层是被(B)了。
A. 冻结B锁定C. 打开D. 未设置9、下列图示内容中，不属于结构施工图的内容的是(D)。
A. 柱的位置B. 图梁的编号C. 结构的标高D. 门窗的位置及开启方式10、定义了三维物体的完整空间，可以计算出实体的体积、质量、重心等的是(C)。
A线框模型B表面模型C. 实体模型D. 平面模型11、下列图纸中，属于设备施工图包含内容的有(ABCD)。

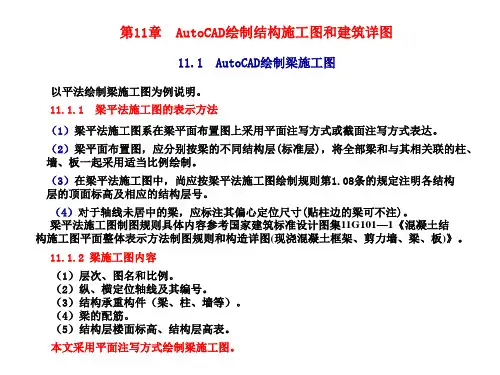

A. 给水排水设备施工图B. 电气系统设备施工图C. 煤气设备施工图D. 供暖通风设备施工图12、下列选项中，属于梁结构施工图中，梁集中标注必注值的有(ABC)。
A. 编号B粱截面尺寸C粱蓿筋D. 梁顶面标高高差13、AutoCAD基本绘图命令中的“圆”命令，提供了多种绘制圆的方法，包括(ABCD)。
A. 圆心、半径法B. 圆心、直径法C. 三点法D. 相切、相切、半径法14、下列属于建筑立面图图示内容的有(ABC)。
Autocad工程图绘制实用教程【内容与要求】：学习AutoCAD的目的就是能够完成与之相关的工作任务，在实际工作中要完成一张完整的工程图，除使用前面所讲的各种绘图工具与编辑工具进行图形绘制外，还应有标准图框，技术要求说明，以及视图布局等内容。
1 建立一张完整工程图的基本过程在AutoCAD中要完成一张完整的工程图，一般遵循如下步骤：（1）建立和调用标准图框。
图框一般应根据国标或企标确定其大小及其格式，将建立好的图框保存为外部块，以备使用。
（2）建立新的图形文件，并根据需要建立若干图层。
一般应包括主要轮廓线层、辅助线层、尺寸标注层、文字说明层、图案填充（剖面线）层，并对各层的相关特性进行设定。
（3）根据设计要求，规划与布局图形，然后选择相应绘图工具或编辑工具，在相应图层完成图形绘制、文字标注等内容。
（4）调入标准图框，调整图形在图框中的位置，如果图形相对于图框过大或过小，应对图形作相应的缩放，使最终完成的工程图的图形、文字、图纸边框等看起来很协调。
本课完成如图1所示的一张工程图。
图12 建立标准图框建立图幅为A3的标准图框步骤1 建立新文件（1）单击菜单【文件】→【新建】命令，打开〖今日〗对话框。
（2）单击【创建图形】按钮，在打开的面板中选择“默认设置”、“公制”，系统以默认的文件名进入绘图工作环境。
步骤2 绘制图纸边界与绘图边界（1）单击绘图工具栏中的，用光标在绘图区指定一点作为矩形的第一角点。
（2）系统提示指定另一角点，输入@420，297，绘图区显示一矩形框，如图2所示。
图2 图3（3）单击标准工具栏中的“范围缩放”按钮，绘制的矩形自动布满绘图窗口。
（4）单击绘图工具栏中的，然后在命令窗口输入偏移距离：5。
（5）系统提示选择要偏移的对象，用光标拾取刚刚建立的矩形，然后在矩形内部单击一点，结果如图3所示。
（6）单击编辑工具栏中的，以交叉方式选择内部四边形的上下边线和左边线。
（7）按回车键，系统提示指定基点或位移。
CAD建筑平面图绘图步骤:一、设置绘图单位选择［格式］――［单位］:精度由0.000改为0;单位：毫米二、设置绘图界限（即选择打印纸大小）选择［格式］――［绘图界限］:如设A3 :左下角为：0, 0右上角为：420, 297。
（横向，纵向为：297, 420）设A4 :左下角为：0, 0右上角为：297, 210。
（横向，纵向为：210, 297）三、设置绘图参数设置：对象捕捉、对象追踪、正交等开关。
此步骤灵活运用“工具”一一“选项”中设置十字光标、精度、背景颜色等四、设置图层选择［格式］——［图层］：（见书后图层名举例）尽量将图层设置的多，准确，清晰1.如果遇到不想要的图层，可以将图层中的所有内容移到其他图层，再将该图层删掉。
若其他图层有遮挡现象，单击左键选择编辑对象，然后鼠标右键，选择“绘图2. 次序”——前置或者后置五、绘制图框、标题栏在图框、标题栏图层1：1 绘制图框标题栏。
图幅图框（单位mm）1:500 ——A0——14850*10500（左框625，其他250）1:200 ——A1——84000*59400（左框5000，其他2000）1:100 ——A2——59400*42000（左框2500，其他1000）——A3——42000*29700 （左框2500，其他1000）1:50 ——A4——29700*21000（左框1250，其他500）1:30 17820*12600 （左框750，其他300）1:10 ——A2/100——5940*4200 （左框250，其他100）1.如果同一张图纸出现两个比例，放大的比例尺要按照和缩小比例尺的关系进行倍数调整。
比如1:100和1:50在同一个图框中，那么选择1:100的图框，1:100 的图纸按实际尺寸绘图，则1:50的图要按实际尺寸*2 来画图，需要注意的是，在之后的标注里面，1:50 的图要按原尺寸进行标注。
六、确定图框标题栏放大的倍数为满足1：1 绘图，应根据合理布图确定图纸放大的倍数。
