开闭所整定书

四、产品执行标准
GB/T7261-2000 继电器及装置基本试验方法 GB/T 19262-2003 微机变压器保护装置通用技术要求 GB/T 17626.5-1999 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 IEC60255-22-6:2001 电气继电器 第22-6 部分：量度继电器和保护装置的电气骚扰试验---射频场感应的传导骚扰抗扰 度试验 IEC60255-22-7:2003 电气继电器 第 22-7 部分：量度继电器和保护装置的电气骚扰试验 GB/T 17626.4-1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.2-1998 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 14598.16-2002 电气继电器 第25 部分：量度继电器和保护装置的电磁发射试验 (idtIEC60255-25:2000)
3.8 保护元件误差 3.8.1 电压整定值误差：2.0V~10V 范围内不超过±0.25V，10V~100V 范围内不超过整定值的±0.25%。 3.8.2 电流整定值误差：0.1IN~0.6IN(含 0.6IN)范围内不超过±0.21IN，0.6IN~20IN 范围内不超过±1%。
Shanghai Bo Ji Intelligent Technology Co., Ltd. 上海勃继智能科技有限公司
3.8.3 零序电流整定值误差：0.05~1A 范围内不超过±2.5%。 3.8.4 定时限元件整定值平均误差为：0S~2S(含 2S)范围内不超过 40MS，2S~100S 范围内不超过整定值的±1%。 3.8.5 反时限元件整定值平均误差为：2S(含 2S)范围内不超过±100MS，2S 以上 误差不超过理论值的±5%。 3.8.6 频率整定值误差：±0.02Hz。 3.9 测量精度 3.9.1 电压、电流误差不超过额定值的±0.2%； （电流精度范围：0.1~5A） 。 3.9.2 功率误差不超过额定值的±0.5%； （电流范围：0.1~5A） 。 3.9.3 开关量分辨率小于 2MS。 3.10 输出触点容量 分、合闸出口触点在电压不超过 250V，电流不超过 2A，时间常数 L/R 为（5±0.75）MS 的直流有感性负荷电路中， 装置输出触点的容量为 50w， 长期允许通过电流不大于 5A。 出口信号及其它触点电压不超过 250V， 电流不超过 0.5A， 时间常数 L/R 为（5±0.75）MS 的直流有感性负荷电路中，装置输出触点的容量为 20w，长期允许通过电流不大于 3A。

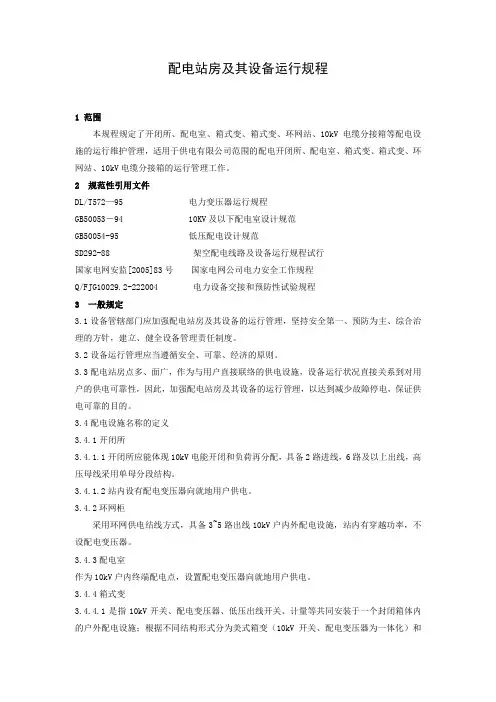

配电站房及其设备运行规程1 范围本规程规定了开闭所、配电室、箱式变、箱式变、环网站、10kV电缆分接箱等配电设施的运行维护管理，适用于供电有限公司范围的配电开闭所、配电室、箱式变、箱式变、环网站、10kV电缆分接箱的运行管理工作。

2 规范性引用文件DL/T572—95 电力变压器运行规程GB50053－94 10KV及以下配电室设计规范GB50054-95 低压配电设计规范SD292-88 架空配电线路及设备运行规程试行国家电网安监[2005]83号国家电网公司电力安全工作规程Q/FJG10029.2-222004 电力设备交接和预防性试验规程3 一般规定3.1设备管辖部门应加强配电站房及其设备的运行管理，坚持安全第一、预防为主、综合治理的方针，建立、健全设备管理责任制度。

3.2设备运行管理应当遵循安全、可靠、经济的原则。

3.3配电站房点多、面广，作为与用户直接联络的供电设施，设备运行状况直接关系到对用户的供电可靠性，因此，加强配电站房及其设备的运行管理，以达到减少故障停电，保证供电可靠的目的。

3.4配电设施名称的定义3.4.1开闭所3.4.1.1开闭所应能体现10kV电能开闭和负荷再分配，具备2路进线，6路及以上出线，高压母线采用单母分段结构。

3.4.1.2站内设有配电变压器向就地用户供电。

3.4.2环网柜采用环网供电结线方式，具备3~5路出线10kV户内外配电设施，站内有穿越功率，不设配电变压器。

3.4.3配电室作为10kV户内终端配电点，设置配电变压器向就地用户供电。

3.4.4箱式变3.4.4.1是指10kV开关、配电变压器、低压出线开关、计量等共同安装于一个封闭箱体内的户外配电设施；根据不同结构形式分为美式箱变（10kV开关、配电变压器为一体化）和欧式箱变（10kV开关、配电变压器为组装式）。

3.4.4.2根据环网功能分为环网和终端两种箱式变，环网箱式变等同于配电站，终端箱式变等同于配电室。

DMP3200系列保护测控装置使用说明书DMP3200系列保护测控装置使用说明书南京磐能电力科技股份有限公司Nanjing PANENG Technology Development Co.,Ltd.中国·南京目录简述： (1)1 技术特点 (1)1.1主要特点 (1)1.2保护测控功能 (2)1.3人机交互 (2)1.4运行监视 (2)1.5通信 (2)1.6安装 (2)1.7现场免维护 (3)1.8独特性设计 (3)2 系统结构图 (4)3 主要技术参数 (4)3.1额定参数 (4)3.2技术性能 (5)3.3定值误差 (5)3.4整组动作时间及误差 (5)3.5测量系统 (5)3.6环境要求 (5)3.7绝缘性能 (6)3.8机械性能 (6)3.9电磁兼容性能 (6)4 硬件配置 (6)4.1机箱结构 (6)4.2电源模件 (7)4.3交流模件 (7)4.4 CPU模件 (7)4.5操作板模件 (8)4.6开入开出模件 (8)4.7背板模件 (8)4.8液晶显示模件 (9)5 使用说明 (9)5.1 装置介绍 (9)5.2 菜单操作 (10)5.3 实时信息功能说明 (17)5.4 保护功能说明 (19)5.5 远动功能说明 (19)5.6 通信功能说明 (20)5.6 口令功能说明 (20)5.7 装置接地说明 (20)6 用户安装调试说明 (21)7 订货须知 (23)8 储存及保修 (24)8.1存储条件 (24)8.2保修 (24)简述：DMP3200系列成套微机保护测控装置是用高性能32位单片机，根据“一个设备（一个间隔）一个装置”的原则开发出来的保护测控一体化装置。

装置密封性好、抗干扰、抗震动能力强，可满足35kV及以下电压等级各设备的保护和监控需求，为35kV及以下电压等级小型变电站、10kV开闭所、办公设施等电力客户提供最优性能价格比的成套保护测控装置。

可安装在开关柜上，也可集中组屏。

开关站、箱式开闭所类施工技术措施一、开关站基础部分1.1 定位放线，根据地质资料，本工程地基在主要受力层的承载力及变形均满足设计要求。

1.2 设备基础及电缆沟采用C20砼浇捣、预埋件采用Q235钢，钢筋采用HPB235级，焊条采用E4303.1.3 电缆沟用角钢镶边，遇丁字交叉处不切断直通过去，做过梁使用。

1.4 基础槽钢两端高出最终地面48MM.接地扁铁采用50*5MM冷镀锌。

1.5 电缆沟沟壁施工方法（1）根据平面布置施工图的位置，由测量人员测出电缆沟的轴线和边线（沟壁双线），按边线位置拉线后撒上灰线，再按灰线开挖电缆沟沟槽。

（2）沟槽开挖后，组织有关人员进行验槽，合格后再浇上沟底砼（注意由测量放水准点控制排水坡度），沟底砼用平板振动器振捣密实。

（3）根据电缆沟轴线和沟宽（注意预留抹灰厚度）在沟底弹好墨线确定砌砖位置，砌砖过程中按设计要求埋预埋件，预埋件拉通长直线校正，上下预埋件要垂直，保证预埋件横平竖直，防止批灰后凹凸不平。

（4）上排预埋件为通长扁钢时，扁钢的拉结筋焊接位置要与下排预埋件对齐，以保证电缆支架牢固。

抹灰前在顶部拉通线，立好靠尺，确保抹灰表面平直，操作过程要经常检查垂直度。

1.6 电缆沟盖板的制作（1）选用6MM厚钢板制作，下部分选用40*4角钢做定位，制作完成后，盖板应有足够的强度。

（2）制作完成后需要对制作的电缆沟盖板做除锈防腐处理。

1.7 土建完工后应满足开关站防水的需求。

1.8 10kV高压开关柜的基础槽钢应符合：基础槽钢的不直度应不大于1mm/m，全长不大于5mm；基础槽钢的水平度应不大于1mm/m，全长不大于5mm；基础槽钢的位置误差及不平行度全长应不大于5mm。

每段基础槽钢的两端必须有明显的接地，接地电阻应不大于4Ω。

1.9 确认型钢已经调直、除锈，刷防锈底漆，并已干燥。

在现场进行组装时，首先应该将型钢点焊在基础预埋铁上，用水准仪找平、校正。

焊点处需用垫片的地方，垫片最多不超过3片。
