1.总的部分 1.1设计依据 1.2.建设规模及设计范围 1.2.1建设规模

1.2.2 本期设计范围 1.3站址概况 本变电站为综合改造项目，故无需征地及拆迁。 1.4主要设计原则 1.4.1电气主接线 110kV**变装设两台30MVA主变 a）110kV配电装置 110kV 为户外布置，共 3 回出线，备用出线 1 回，接线方式为单母隔离开关分段带旁母（旁路兼母联）。 b）35kV配电装置 35kV 共 6 回出线，备用出线 2 回，为户内二层布置，断路器布置于一层，母线及隔离开关布置于二层，接线方式为单母线分段。 c）10kV配电装置 10kV 共11 回出线，备用出线6回，接线方式为单母分段，无电容器等无功补偿配置。 1.4.2配电装置布置型式 110kV配电装置采用户外中型布置方式，布置在站区北侧，向北架空出线；本次保持原有布置，不作改造。 35kV配电装置采用户内二层布置，断路器布置于一层，母线及隔离开关布置于二层。本次改造仅更换35kV电气设备，保持原有布置方式。 10kV配电装置采用户内高压开关柜单层布置方式，二次室及辅助厂房与10kV配电室毗邻,本次保持原有布置，不作改造。 1.4.3站用电及直流系统 110kV**变现装设一套 DLE-2000 型直流系统，自 2002 年使用至今。蓄电池容量已没有冗余。 1.4.4照明 全站照明设施老化，且照度不满足要求，本期对全站户内外照明需进行重新设计。 1.4.5过电压保护及防雷接地 本变电站在35kV母线上均设置有氧化锌避雷器，对35kV设备的接地引下线进行改造，对全站二次设备的接地进行改造。 1.4.6微机监控系统、系统保护及元件保护 本次改造后变电站监控系统设计应优化简化网络结构，与站内监控保护统一建模，统一组网，信息共享，通信规约统一采用DL/T860 通信标准，变电站内信息宜具有共享性和唯一性。计算机监控系统按变电站无人值班的要求设计。 1.4.7通信系统 110kV**变电站隶属地调调管，110kV**变电站电力调度电话、通信调度电话、生产管理电话。 1.4.8调度自动化 根据电网调度管理规定：统一调度、分层管理的原则，110kV**变电站属地调调度，调度自动化等信息需分别传输至地调、备调。 1.5遵循的主要规程规范 GB50229-2006火力发电厂与变电所设计防火规范 DL/T621-1997交流电气装置的接地 DL/T5056-2007变电所总布置设计技术规程 DL/T5103-1999 35kv-110kV无人值班变电所设计规程 GB50059-1992 35kV-110kV变电所设计规程 DL/T5222-2005 导体和电器选择设计技术规定 GB50060-2008 3-110kV高压配电装置设计规范 GB50052-2009 供配电系统设计规范 GB50054-1995 低压配电设计规范 GB50116-1998火灾自动报警系统设计规范 GB/T14285-2006 继电保护和安全自动装置技术规程 DL/T5044-2004电力工程直流系统设计技术规程 DL/T5027-1993电力设备典型消防规程 DL/T5136-2001火力发电厂、变电所二次接线设计技术规程 DL/T5202-2004电能计量系统设计技术规程 DL/T620-1997交流电气装置的过电压保护和绝缘配合 DL/T5147-2001电力系统安全自动装置设计技术规定 1.6环境保护 本工程为110kV综合改造项目, 主要进行全站综合自动化改造及35kV电气设备进行更换，站区生活污水、噪音等均符合现运行国家标准《城市区域环境噪声标准》和《工业企业厂界环境噪声排放标准》等规定。 1.7主要经济技术指标 2.电力系统 2.1电力系统概述 2.2建设规模 110kV**变装设两台有 2 台10MVA主变， 型 号 分 别 为 SFSL-10000/110 型 、SSZ9-10000/110 型，三相三绕组变压器。 1）110kV配电装置 110kV 为户外布置，共 3 回出线，备用出线 1 回，接线方式为单母隔离开关分段带旁母（旁路兼母联）。 2）35kV配电装置 35kV 共 4 回出线，备用出线 2 回，为户内二层布置，断路器布置于一层，母线及隔离开关布置于二层，接线方式为单母线分段。 3）10kV配电装置 10kV 共 5 回出线，备用出线 6 回，接线方式为单母分段，无电容器等无功补偿配置。 3.电气部分 3.1电气主接线 110kV侧采用单母隔离开关分段带旁母（旁路兼母联），出线3回，备用出线 1 回； 35kV采用单母线分段接线，目前出线4回，备用出线2回； 10kV采用单母线分段接线，目前出线5回，备用出线6回。 3.2短路电流计算及主要设备选择 3.2.1短路电流计算 短路电流计算及主要设备选择均按远期规模进行校验。短路电流计算按2020年网架结构进行。主变按照2×50MVA考虑。根据远期系统阻抗进行短路电流计算，短路电流计算见附图3-1,附图3-2,附图3-3，计算结果见表5。 图3-1 短路电流计算接线图

表5 短路电流计算结果表 短路 类型 短路点 编号 短路点位置 短路点平均电压（kV） 短路电流周期分量有效值(kA) 短路电流冲击值(kA) 短路全电流最大有效值(kA) 三 相 短 路

d1 110kV母线 115 5.68 14.49 8.58 d2 35kV母线 37 8.21 20.94 12.40 d3 10kV母线 10.5 9.52 24.27 14.37 由短路电流计算结果可以看出,相关站点母线短路电流水平不高。本次35kV设备开断电流为25kA选型能够满足要求。 3.2.2 污秽等级 本变电站按III级污秽设计，电气设备的泄漏比距按2.5cm/kV（按系统最高工作电压计算）。 3.2.3主要设备选择 （1）变压器 原有 2 台变压器保持原有，不作改造。 （2）110kV 部分 110kV 保持原有，不作改造。 （3）35kV 部分 根据短路计算结果进行各级电压的设备选择及校验，本次改造的35kV 设备按照开断电流为 25kA 选型,设备选择如下： 35kV 真空断路器： ZW7-40.5 35kV 隔离开关(户内母线侧): GN2-35/1250A 35kV 隔离开关(户内线路侧): GN2-35 ID/1250A 35kV 隔离开关(户外): GW4-40.5 IIDW/1250A 35kV 避雷器：YH5WZ-51/134W 穿墙套管：CWWB-35/2000 母线铜排：TMY-100x10 (4)10kV 部分 10kV 保持原有，不作改造。 3.2.4 导体选择 各电压等级的导体在满足动、热稳定、电晕和机械强度等条件下进行选择。35kV配电装置引线按回路通过的最大电流选择导体截面，并按发热条件校验。 3.4站用电及照明 3.4.1站用电交流系统 本站采用交直流一体化电源系统。 3.4.2照明 由于全站照明线路设施老化且照度不满足要求，本期对全站照明进行重新设计。 事故照明采用直流电源，直流电源由直流屏供给。 3.5 防雷接地 根据《交流电气装置的过电压保护及绝缘配合》（DL/T620-1997）采用氧化锌避雷器作为限制雷电过电压措施，并以此电压作为绝缘配合的依据。 3.6电缆设施 本次综合改造工程电缆沟道尽量维持原状，在控制室新增电缆沟，为了防止电缆火灾和缩小电缆火灾的范围，尽可能减少电缆火灾造成的损失，对电缆防火、灭火采取如下措施： 1) 在同一沟道中，动力电缆与控制电缆分层布置。 2) 电缆沟与电缆竖井连通处，在电缆沟中设防火墙隔断。 3) 从电缆沟到电气设备的电缆穿入电缆保护管。 4) 控制屏、保护屏、配电屏、专用屏、落地式端子箱底部均采用耐火材料封堵。 5) 屏下、防火墙两侧电缆涂刷1.5－2米耐火漆或防火涂料。 4.二次系统 4.1 系统继电保护及安全自动装置 4.1.1系统继电保护配置方案 本工程继电保护配置原则如下： 1）110kV 线路保护测控柜 （a）光纤分相电流差动保护； （b）三段式相间距离保护； （c）三段式接地距离保护； （d）四段零序方向电流保护及三相一次重合闸； （e）三相断路器操作回路； （f）双回线相继速动； （g）不对称故障相继速动； （h）无故障快速复归； （i）GPS对时接口； （g）各种数据通信接口：RS232、RS422/485、以太网等数据通信光纤接口模件； （k）测控装置。 2）110kV 母差保护 双母线接线应配置一套母差保护，单母线分段接线可配置一套母差保护。 3）110kV旁路保护测控装置 按110kV线路保护配置。 4）110kV电压并列装置（计量与保护插件分开） 5）主变压器主保护、高中低后备保护、非电量保护及测控装置。 本期更换1#主变保护屏、2#主变保护屏及1#、2#主变保护测控柜，设置1#主变保护测控装置、2#主变保护测控装置各1面。 6) 35kV线路保护 本期更换原有35kV线路保护测控装置6套，35kV分段及备自投保护装置1套，按分段组2面屏安装， 7) 10kV线路保护 本期更换原有10kV线路保护测控装置9套，10kV分段及备自投保护装置1套，集中组3面屏安装。 8) 本工程更换原有故障录波柜，布置在中控室。 4.1.2安全自动装置配置方案 电力系统的安全运行，除与一次系统的网架结构，继电保护的快速，正确动作有关外，还应装设安全自动装置，以防止系统稳定破坏或事故扩大，造成大面积停电或对重要用户的供电长时间中断。设置低频低压装置一套。 4.1.3 设备汇总 继电保护及安全自动装置设备材料详见“主要设备材料清册” 4.2 远动系统 4.2.1远动系统方案 1）远动与变电站计算机监控系统统一考虑。保证远动信息的实时性要求，变电站

合集下载

变电站初步设计说明书

变电站初步设计说明书

国家丙级证书号： xxxxxxx市110kVxx变电站新建工程初步设计说明书B01LS0702C-A0101-01XX电力设计有限公司2007年01月XX审定：XX审核：XX校核：XX、XX、XX 编写：XX、XX、XX目录第一章总的部分 (1)1.1 工程项目设计依据 (1)1.2 站址概况 (1)1.3 设计范围及建设规模 (1)1.4 主要技术经济指标 (2)第二章电力系统 (3)2.1 xx电网现状 (3)2.2 建设的必要性 (3)2.3 项目在电力系统中的地位和作用 (4)2.4 变电站接入系统方案 (4)第三章电气一次部分 (4)3.1 电气主接线 (4)3.2 主要设备选择 (5)3.3 电气总平面布置 (8)3.4 站用电及照明 (8)3.5 防雷接地 (9)3.6 电缆防火 (9)第四章电气二次部分 (9)4.1 电气二次线 (9)4.2 直流系统及电源 (10)4.3 综合自动化系统 (11)4.4 元件保护及自动装置 (11)第五章远动 (13)5.1 概述 (13)5.2 xx调度自动化系统现状 (14)5.3 远动系统设计要求 (14)5.4 远动设备电源 (14)第六章系统通信 (15)6.1 概述 (15)6.2 相关专业对通道的要求 (15)6.3 xx地区光纤通信现状 (15)6.4xx变电站通信建设要求 (16)第七章图像监视 (17)第八章土建部分 (17)8.1 站址自然条件及设计主要数据 (17)8.2 所区规划和总平面布置方案 (20)8.3 主要建筑材料 (23)8.4 建筑与装修 (23)8.5 结构与地基处理 (25)8.6 通风及噪声防治 (26)8.7 给水与排水系统 (27)8.8 安全防范 (27)8.9 消防 (27)第九章控制造价的措施 (27)第一章总的部分1.1 工程项目设计依据本初步设计编制依据：1）广东电网公司文件（广电规[232]号）《关于xx110kV南三等11项输变电工程可行性研究报告的批复》；2）xx110kVxx输变电工程可行性研究报告；3）相关变电站设计规程规范。

(整理)110kv变电站工程初步设计文件模板.

(整理)110kv变电站工程初步设计文件模板.

附件4：110kV变电站工程初步设计文件模板（2012版）河南省电力公司2012年10月初设模板总目录第一部分：设计文件封面及提交的文件清单第二部分：设计说明书模板第三部分：主要设备材料清册第四部分：设计图纸、计算项目要求第五部分：概算书要求第六部分：勘测文件要求附录：设计文件排版规定第一部分：设计文件封面及提交的文件清单××110kV变电站工程初步设计设计说明书（或设备清册、概算书）（送审/收口/××稿）设计单位名称工程设计证书号时间注：工程命名参照基建技术〔２０１０〕３００号《关于开展输变电工程初步设计评审专项治理工作的通知》相关要求如下（×代表汉字， ? 代表数字， [] 中为可选内容）：××???kV输变电工程，示例：信阳东500kV输变电工程。

××???kV变电站（开关站）新建工程，示例：信阳东500kV变电站新建工程。

××???kV变电站[?号]主变扩建工程，示例：信阳东500kV变电站2号主变扩建工程。

××???kV变电站[××]间隔扩建工程，示例：信阳东500kV变电站蓼城间隔扩建工程。

初步设计需要提交的文件清单第一册设计说明书××××（卷册号）第二册主要设备材料清册××××（卷册号）第三册设计图纸第1分册电气部分图纸××××（卷册号）第2分册土建部分图纸××××（卷册号）第四册工程概算书××××（卷册号）第五册站址勘测报告××××（卷册号）注：设计图纸应编制总目录（表式应依据设计单位质量管理体系相关规定）第二部分：设计说明书模板××110kV变电站工程初步设计设计说明书（内审/报审/收口稿）设计单位名称工程设计证书号时间批准：审核：校核：编制：（签字页依据各单位质量体系文件要求执行）初步设计说明书目录第1章总的部分 (1)1.1 概述 (1)1.2 站址概况 (1)1.3 主要技术原则及存在问题 (3)1.4 主要技术经济指标 (5)第2章电力系统 (7)2.1 概述 (7)2.2 建设规模 (7)2.3 主要电气参数 (7)第3章电气部分 (8)3.1 电气主接线 (8)3.2 短路电流计算及主要设备选择 (8)3.3 绝缘配合及过电压保护 (9)3.4 电气总平面布置及配电装置 (9)3.5 站用电及照明 (9)3.6 防雷接地 (9)3.7 电缆设施 (10)第4章二次系统 (10)4.1 系统继电保护及安全自动装置 (10)4.2 系统调度自动化 (11)4.3 系统及站内通信 (12)4.4 变电站自动化系统 (17)4.5 元件保护及自动装置 (18)4.6 站用交直流电源系统 (19)4.7 其它二次系统 (19)4.8 光缆的选择 (20)4.9 二次设备组柜及布置 (20)第5章土建部分 (21)5.1 站区总布置与交通运输 (21)5.2 建筑 (25)5.3 结构 (26)5.4 给排水 (27)5.5 采暖通风与空气调节 (28)第6章消防部分 (29)6.1 概述 (29)6.2 消防措施 (29)6.3 消防给水系统 (30)第7章环境保护、水土保持和节能减排 (30)7.1 环境保护 (30)7.2 水土保持 (30)7.3 节能减排 (31)第8章劳动安全卫生 (31)8.1 说明依据的现行规范、规程、规定。

110kv变电站设计说明书和计算说明

110kv变电站设计说明书和计算说明

第1章概述1.1设计题目110KV降压变电站电气设计1.2原始资料1.2.1 系统参数：系统至110KV母线的短路容量为3984MVA , 110KV架空线路，长22km。

1.2.2 变电所A资料35KV出线4回1、负荷7-10MW，线路长30km，1回2、负荷6-8MW，线路长25km，1回3、负荷5-8MW，线路长20km，1回4、负荷4-7MW，线路长15km，1回功率因数0.8510 KV出线4回1、负荷1.5-2MW，线路长10km，1回2、负荷1.6-2.2MW，线路长12km，1回3、负荷0.5-1.2MW，线路长7km，1回4、负荷0.7-1.5MW，线路长9km，1回负荷同时率0.75待建变电所考虑15%的负荷发展余地，地形平坦无污染，环境温度B =35E ,最大负荷利用小时数：T=5000h/年。

1.2.3 110KV线路电抗按0.4欧姆/km计。

1.2.4 发电厂变电所地理位置图如图所示。

系统图1-1发电厂变电所地理位置图G—汽轮发电机QFQ-50-2, 50MW , Xd”0.124,cos© =0.8;T---变压器SF7-40000/121+2*2.5%;L1 : 70km, L2: 60km；L3: 40km；1.3设计任务1、计算负荷，选择主变的容量和台数；2、确定电气一次主接线方案；3、短路电流计算；4、选择各级导线型号和截面；5、选择一次电气设备；&防雷保护和接地装置计算；7、继电保护计量装置配置；8、编写设计说明书：包括设计总说明、设计计算书；9、设计图纸：包括电气主接线图、电气总平面布置图、各电压等级电气间隔断面图、继电保护测量配置图、防雷保护及接地装置布置图、屋内配电装置图第2章电气主接线的设计2.1 原始资料分析本设计的变电站为降压变电站，有三个电压等级：高压侧电压为110kv,有二回进线; 中压侧电压为35kv, 有四回出线。

低压侧电压为10kv, 有四回出线。

110kV变电站初步设计典型方案

110kV变电站初步设计典型方案

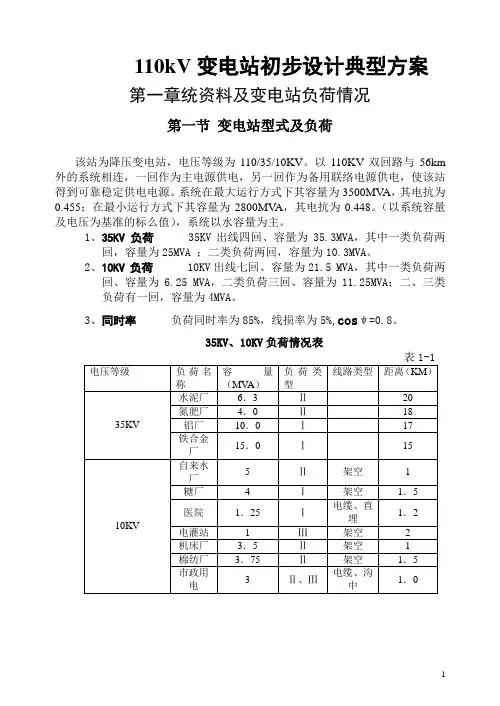

110kV变电站初步设计典型方案第一章统资料及变电站负荷情况第一节变电站型式及负荷该站为降压变电站，电压等级为110/35/10KV。

以110KV双回路与56km 外的系统相连，一回作为主电源供电，另一回作为备用联络电源供电，使该站得到可靠稳定供电电源。

系统在最大运行方式下其容量为3500MV A，其电抗为0.455；在最小运行方式下其容量为2800MV A，其电抗为0.448。

（以系统容量及电压为基准的标么值），系统以水容量为主。

1、35KV 负荷 35KV出线四回、容量为35.3MVA，其中一类负荷两回，容量为25MVA ；二类负荷两回，容量为10.3MVA。

2、10KV 负荷 10KV出线七回、容量为21.5 MVA，其中一类负荷两回、容量为6.25 MVA，二类负荷三回、容量为11.25MVA；二、三类负荷有一回，容量为4MVA。

3、同时率负荷同时率为85%，线损率为5%,cosψ=0.8。

35KV、10KV负荷情况表第二章电气主接线方案第一节设计原则及基本要求设计原则：变电站电气主接线，应满足供电可靠性，运行灵活，结线简单清晰、操作方便，且基建投资和年运行费用经济。

因此在原始资料基础上进行综合方面因素，经过技术、经济论证比较后方可确定。

一、定各电压等级出线回路根据原始资料，本变电站为降压变电站，以两回110KV线与系统连接，故110KV电压等级为两回出线。

35KV及10KV电压等级分别为4个和7个，由于Ⅰ类负荷的供电可靠性要比Ⅱ、Ⅲ类负荷要高得多，为满足供电可靠性要求，若有一类负荷，应采用双电源或双回路供电，当采用双回路供电时每回路要分接在不同的母线上。

二、确定各母线结线形式1、基本要求1)、可靠性高：断路器检修时能否不影响供电；断路器或母线故障时停电时间尽可能短和不影重要用户的供电；2)、灵活性：调度灵活、操作简便、检修安全、扩建方便；3)、经济性：投资省、占地面积小、电能损耗小。

按以上设计原则和基本要求，35KV、10KV出线均有一类负荷，应设有双电源供电；为了提高供电可靠性、同时节省投资、减少占地面积，110KV 、35KV、10KV母线均采用单母线分段；配电装置用外桥形接线。
