化学镀镍磷合金技术

1.化学镀的发展化学镀的发展史主要就是化学镀镍的发展史。

虽然早在1844年A.Wurtz就发现次磷酸盐在水溶液中还原出金属镍，但化学镀镍技术的奠基人是美国国家标准局的 A.Brenner和G.Ridell。

他们在1947年提出了沉积非粉末状镍的方法，弄清楚了形成涂层的催化特性，使化学镀镍技术工业应用有了可能性。

所以，化学镀镍技术的历史还很短暂，真正大规模工业还是70年代末期的事。

早期只有含磷5%-8%（重量）的中磷镀层，80年代初发展出磷含量为9%-12%的高磷非晶结构镀层，使化学镀镍向前迈进一步。

80年代末到90年代初又发展了磷含量为1%-4%的低磷镀层。

含磷量不同的镀层物理化学镀性能也不同。

化学镀镍的最早工业应用是二战后在美国通用运输公司（GATC）。

他们在系统研究该技术后于1955年建立的第一条生产线，发展出的化学镀镍溶液商品名称为"Kanigen"（是Catalytic Nickel Gene Ration学缩写)。

70年代又发展出仍以次磷酸钠还原剂的Durnicoat工艺、用硼氢化钠做还原剂Ni-B层的Nibodur工艺，以后又出现了用肼做还原剂的化学镀镍方法。

化学镀镍技术的核心是镀液的组成及性能，所以化学镀镍发展史中最值得注意的是镀液本身的进步。

在60年代之前由于镀液化学知识贫乏，只有中磷镀液配方，镀液不稳定，往往只能稳定数小时，因此为了避免镀液分解只有间接加热，在溶液配制、镀液管理及施镀操作方面必须十分小心，为此制定了许多操作规程给以限制。

此外，还存在沉积速度慢、镀液寿命短等缺点。

为了降低成本，延长镀液使用周期，只好使镀液“再生”，再生的实质就是除去镀液中还原剂的反应产物，次磷酸根氧化产生的亚磷酸根。

当时使用的方法有弃去部分旧镀液添加新镀液、加FeCl3或Fe2(SO4)3以沉淀亚磷酸根（形成Na2［Fe(OH)(HPO3)2］）·20H2O黄色沉淀）、离子交换法等，这些方法既麻烦又不适用。

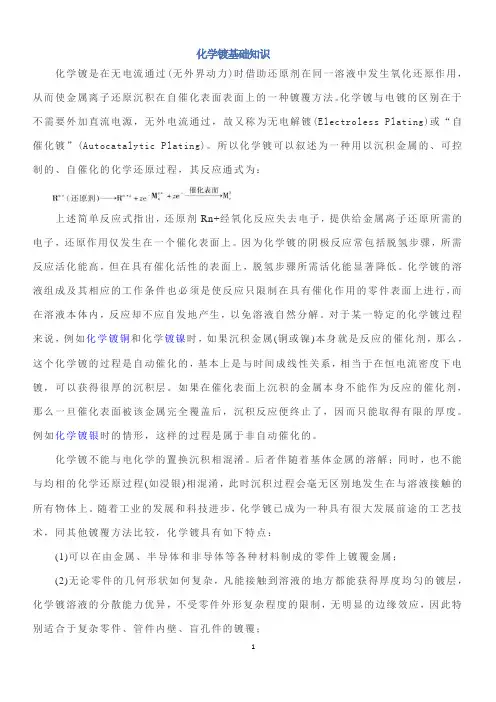

化学镀基础知识化学镀是在无电流通过(无外界动力)时借助还原剂在同一溶液中发生氧化还原作用，从而使金属离子还原沉积在自催化表面表面上的一种镀覆方法。

化学镀与电镀的区别在于不需要外加直流电源，无外电流通过，故又称为无电解镀(Electroless Plating)或“自催化镀”(Autocatalytic Plating)。

所以化学镀可以叙述为一种用以沉积金属的、可控制的、自催化的化学还原过程，其反应通式为：上述简单反应式指出，还原剂Rn+经氧化反应失去电子，提供给金属离子还原所需的电子，还原作用仅发生在一个催化表面上。

因为化学镀的阴极反应常包括脱氢步骤，所需反应活化能高，但在具有催化活性的表面上，脱氢步骤所需活化能显著降低。

化学镀的溶液组成及其相应的工作条件也必须是使反应只限制在具有催化作用的零件表面上进行，而在溶液本体内，反应却不应自发地产生，以免溶液自然分解。

对于某一特定的化学镀过程来说，例如化学镀铜和化学镀镍时，如果沉积金属(铜或镍)本身就是反应的催化剂，那么，这个化学镀的过程是自动催化的，基本上是与时间成线性关系，相当于在恒电流密度下电镀，可以获得很厚的沉积层。

如果在催化表面上沉积的金属本身不能作为反应的催化剂，那么一旦催化表面被该金属完全覆盖后，沉积反应便终止了，因而只能取得有限的厚度。

例如化学镀银时的情形，这样的过程是属于非自动催化的。

化学镀不能与电化学的置换沉积相混淆。

后者伴随着基体金属的溶解；同时，也不能与均相的化学还原过程(如浸银)相混淆，此时沉积过程会毫无区别地发生在与溶液接触的所有物体上。

随着工业的发展和科技进步，化学镀已成为一种具有很大发展前途的工艺技术，同其他镀覆方法比较，化学镀具有如下特点：(1)可以在由金属、半导体和非导体等各种材料制成的零件上镀覆金属；(2)无论零件的几何形状如何复杂，凡能接触到溶液的地方都能获得厚度均匀的镀层，化学镀溶液的分散能力优异，不受零件外形复杂程度的限制，无明显的边缘效应，因此特别适合于复杂零件、管件内壁、盲孔件的镀覆；(3)对于自催化的化学镀来说，可以获得较大厚度的镀层，甚至可以电铸；(4)工艺设备简单，无需电源、输电系统及辅助电极，操作简便；(5)镀层致密，孔隙少；(6)化学镀必须在自催化活性的表面施镀，其结合力优于电镀层；(7)镀层往往具有特殊的化学、力学或磁性能。

化学镀镍張正東发表于: 2010-8-18 16:10 来源: 半导体技术天地化学镀化学镀是在无电流通过(无外界动力)时借助还原剂在同一溶液中发生氧化还原作用，从而使金属离子还原沉积在自催化表面表面上的一种镀覆方法。

化学镀与电镀的区别在于不需要外加直流电源，无外电流通过，故又称为无电解镀(Electroless Plating)或“自催化镀”(Autocatalytic Plating)。

所以化学镀可以叙述为一种用以沉积金属的、可控制的、自催化的化学还原过程，其反应通式为：上述简单反应式指出，还原剂Rn+经氧化反应失去电子，提供给金属离子还原所需的电子，还原作用仅发生在一个催化表面上。

因为化学镀的阴极反应常包括脱氢步骤，所需反应活化能高，但在具有催化活性的表面上，脱氢步骤所需活化能显著降低。

化学镀的溶液组成及其相应的工作条件也必须是使反应只限制在具有催化作用的零件表面上进行，而在溶液本体内，反应却不应自发地产生，以免溶液自然分解。

对于某一特定的化学镀过程来说，例如化学镀铜和化学镀镍时，如果沉积金属(铜或镍)本身就是反应的催化剂，那么，这个化学镀的过程是自动催化的，基本上是与时间成线性关系，相当于在恒电流密度下电镀，可以获得很厚的沉积层。

如果在催化表面上沉积的金属本身不能作为反应的催化剂，那么一旦催化表面被该金属完全覆盖后，沉积反应便终止了，因而只能取得有限的厚度。

例如化学镀银时的情形，这样的过程是属于非自动催化的。

化学镀不能与电化学的置换沉积相混淆。

后者伴随着基体金属的溶解；同时，也不能与均相的化学还原过程(如浸银)相混淆，此时沉积过程会毫无区别地发生在与溶液接触的所有物体上。

随着工业的发展和科技进步，化学镀已成为一种具有很大发展前途的工艺技术，同其他镀覆方法比较，化学镀具有如下特点：(1)可以在由金属、半导体和非导体等各种材料制成的零件上镀覆金属；(2)无论零件的几何形状如何复杂，凡能接触到溶液的地方都能获得厚度均匀的镀层，化学镀溶液的分散能力优异，不受零件外形复杂程度的限制，无明显的边缘效应，因此特别适合于复杂零件、管件内壁、盲孔件的镀覆；(3)对于自催化的化学镀来说，可以获得较大厚度的镀层，甚至可以电铸；(4)工艺设备简单，无需电源、输电系统及辅助电极，操作简便；(5)镀层致密，孔隙少；(6)化学镀必须在自催化活性的表面施镀，其结合力优于电镀层；(7)镀层往往具有特殊的化学、力学或磁性能。

·10· 材料导报网刊 2006年4月第2期化学镀镍磷合金的研究进展与展望＊王冬玲,陈焕铭,王憨鹰,余建立(宁夏大学物理电气信息工程学院，银川 750021)摘要 化学镀大致可分为4类:多元合金化学镀、微粒与合金共沉积的化学复合镀、新型技术化学镀及双层或多层化学镀。

综述了国内外在化学镀镍磷合金方面的最新研究进展，介绍了不同基体材料的镀前处理及主要的镀后处理方法,并对国内化学镀镍磷合金的未来发展做了进一步的展望。

关键词化学镀镍磷合金Recent Development and Future Prospects in Electroless Ni-P Alloy Deposits WANG Dongling,CHEN Huanming, WANG Hanying,YU Jianli(School of Physics & Electrical Information Engineering, Ningxia University, Yinchuan 750021)Abstract Electroless plating can be divided into four categories: multi-alloy electroless plating, electroless composite plating with particulate and alloy deposited, new-type technique electroless plating and double-layered or multi-layered electroless plating. This paper reviews recent development in electroless Ni-P alloy deposits. The methods of pretreatment and post-treatment of electroless plating in different matrixes are introduced. And some prospects in the future development for our country are put forward.Key words electroless plating , Ni-P alloy0前言化学镀是利用合适的还原剂使溶液中的金属离子有选择性地在经过催化剂活化的表面上还原析出形成金属镀层的一种化学处理方法。

高磷化学镍配方之耐蚀光亮型PM-936（周生电镀导师）高磷化学镍配方比起中磷来说难点在稳定性。

一个好的高磷化学镍配方既要镀速稳定还要保持后续补加时的添加剂成分含量波动小，这样才能满足大规模的商用。

PM-936 是一种很经济的化学镀镍工艺，可得到均匀的、光亮的高磷镍合金镀层，适用于各种基体，包括铝合金、不锈钢、碳及合金钢、铜合金等，以及某些非导电基体。

采用PM-936 工艺，所得到的镀层可满足下列要求：1.在酸性环境下，具有很强的耐蚀性能；2.盐雾实验达到180小时（25.4微米）；3.周生电镀导师之（@q）：（3）（8）（0）（6）（8）（5）（5）（0）（9）4.镀层防腐性能高。

电镀导师之[（微）（Xin）]：（1）（3）（6）（5）（7）（2）（0）（1）（4）（7）（0）3.能通过硝酸实验；4.镀层具有压应力；5.镀层无磁性；6.镀液具有高稳定性，使用寿命长；7.镀层防锈。

按三种组份供应：PM-936 A、B及C。

A 和B用于开缸，A 和C 用于维护。

需要注意的是：我们的配方是量产的成熟商业配方，网上是找不到的，电镀手册也没有。

网上卖配方书籍几百元一本含有几百个配方，那种资料只能当做书籍读读，没有商业价值。

有些用户嫌贵了，尽管买书好了。

●配方平台不断发展完善我们的配方平台包含的成熟量产商业种类多，已有AN美特、乐思、罗哈、麦德美、国内知名公等量产成熟的药水配方。

我们的配方平台帮助了很多中小企业提高产品技术水平，也有不少个人因此创业成功，帮助国内企业抢占国外知名企业市场，提升国产占有率是我们长期追求的目标。

●配方说明目前市场上有很多类似抄袭的，或者是买过部分配方后再次转卖的，他们有时候会改动数据，而且不会有后期的改进和升级。

他们甚至建立Q群或者微@信群推广配方，我们没有建立任何群。

一切建&群的都是假冒。

（本*公*告*长*期*有*效）●溶液开缸及操作配制新槽前，请仔细阅读说明书。

材料每100L含量PM-936 A 6LPM-936 B 18L去离子水至操作液位1.用去离子水先洗净镀槽，然后加入约一半体积的去离子水；2.加入所需量的PM-936A，PM-936B，用空气或机械搅拌均匀；3.检查溶液的pH值，按需要用25%的氨水或50%的碳酸钾溶液调节。

化学镀镍ENP 工艺介绍化学镀镍(ENP)工艺介绍2010-07-11 15：36 ENP(Electroless Nickel plating)工艺是一种用非电镀(化学)的方法，在零部件表面沉镀出十分均匀、光亮、坚硬的镍磷硼合金镀层的先进表面处理工艺。

它兼有高匀性、高结合强度、高耐磨性、高耐腐蚀性和无漏镀缺陷及仿真性极好六大优点，其综合性能优于电镀铬。

在很多环境介质中甚至比不锈钢更耐腐蚀，用来代替不锈钢可以降低工件成本。

在工艺方面，化学镀镍是靠化学方法形成镀层，不受零件形状和尺寸的限制，任何复杂形状的零件各部位镀层厚度均匀一致，施镀过程中厚度精度为±2μm，能够满足各种复杂精密部件的尺寸要求，而且镍合金镀层质密光滑，镀后无需任何加工，还可以反复修镀。

该技术是目前发达国家重点推广的表面处理新技术。

一、ENP的基本原理ENP的基本原理是以次亚磷酸盐为还原剂，将镍盐还原成镍，同时使金属层中含有一定的磷，沉淀的镍膜具有催化性，可使反应继续进行下去。

关于ENP的具体反应机理，目前尚无统一认识，现为大多数人所接受的原子氢态理论是：1、镀液在加热时，通过次亚磷酸根在水溶液中脱氢，而形成亚磷酸根，同时放出生态原子氢，即：H2PO2-+H2O→H2PO32-+H++2[H]2、初生态的原子氢吸附催化金属表面而使之活化，使镀液中的镍离子还原，在催化金属表面上沉积金属镍：Ni2++2[H]→Nio+2H+3、随着次亚磷酸根的分解，还原成磷：H2PO2-+[H]→H2O+OH-+Po镍原子和磷原子共同沉积而形成Ni-P合金，因此，ENP的基本原理也就是通过镀液中离子还原，同时伴随着次亚磷酸盐的分解而产生磷原子进入镀层，形成过饱和的Ni-P固溶体。

二、ENP工艺特点1、该工艺从原料到操作对环境无毒无污染，属于环保型表面处理工艺。

2、属于热化学镀，靠化学反应在零件表面生成镀层。

3、工艺独特，对任何复杂形状的零件，只要浸到镀液，就能获得各个部位完全均匀一致的镀层(彻底弥补了电镀工艺的漏镀缺陷)。

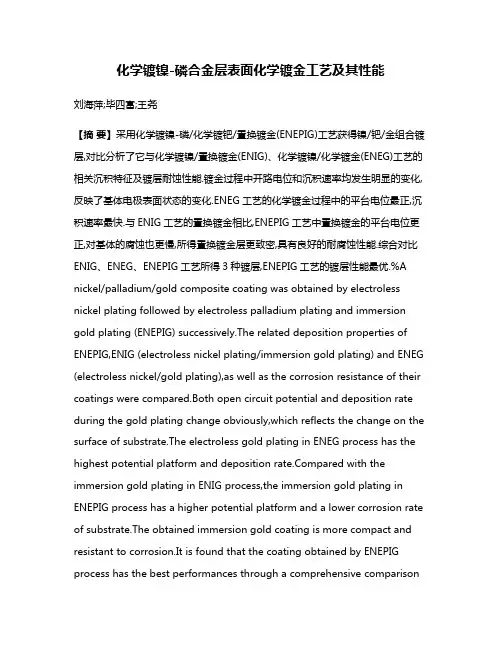

化学镀镍-磷合金层表面化学镀金工艺及其性能刘海萍;毕四富;王尧【摘要】采用化学镀镍-磷/化学镀钯/置换镀金(ENEPIG)工艺获得镍/钯/金组合镀层,对比分析了它与化学镀镍/置换镀金(ENIG)、化学镀镍/化学镀金(ENEG)工艺的相关沉积特征及镀层耐蚀性能.镀金过程中开路电位和沉积速率均发生明显的变化,反映了基体电极表面状态的变化.ENEG工艺的化学镀金过程中的平台电位最正,沉积速率最快.与ENIG工艺的置换镀金相比,ENEPIG工艺中置换镀金的平台电位更正,对基体的腐蚀也更慢,所得置换镀金层更致密,具有良好的耐腐蚀性能.综合对比ENIG、ENEG、ENEPIG工艺所得3种镀层,ENEPIG工艺的镀层性能最优.%A nickel/palladium/gold composite coating was obtained by electroless nickel plating followed by electroless palladium plating and immersion gold plating (ENEPIG) successively.The related deposition properties of ENEPIG,ENIG (electroless nickel plating/immersion gold plating) and ENEG (electroless nickel/gold plating),as well as the corrosion resistance of their coatings were compared.Both open circuit potential and deposition rate during the gold plating change obviously,which reflects the change on the surface of substrate.The electroless gold plating in ENEG process has the highest potential platform and deposition pared with the immersion gold plating in ENIG process,the immersion gold plating in ENEPIG process has a higher potential platform and a lower corrosion rate of substrate.The obtained immersion gold coating is more compact and resistant to corrosion.It is found that the coating obtained by ENEPIG process has the best performances through a comprehensive comparisonamong the three kinds of coatings obtained by ENIG,ENEG and ENEPIG processes.【期刊名称】《电镀与涂饰》【年(卷),期】2017(036)019【总页数】4页(P1025-1028)【关键词】化学镀;置换;镍-磷合金;金;钯;耐蚀性【作者】刘海萍;毕四富;王尧【作者单位】哈尔滨工业大学(威海)海洋科学与技术学院,山东威海264209;哈尔滨工业大学(威海)材料科学与工程学院,山东威海264209;哈尔滨工业大学(威海)海洋科学与技术学院,山东威海264209【正文语种】中文【中图分类】TQ153.2;TG150化学镀镍/置换镀金(ENIG)镀层具有优良的耐蚀性、热稳定性和可焊性,在电子产品表面处理中得到广泛应用.但置换镀金时容易对化学镀镍-磷合金镀层造成过腐蚀,导致微电子产品后续焊接失效,这制约了ENIG技术的发展与应用[1-3].为了减缓置换镀金时对Ni-P合金的腐蚀,国内外研究者进行了许多工作.如采用耐腐蚀性较好的高磷化学镀镍-磷合金,采用中性、低温的置换镀金液,在置换镀金液中添加硫脲等还原剂或聚乙烯亚胺类缓蚀剂[4-5],开发半置换半还原的复合镀金层[6-7],等等.这些方法虽然在一定程度上减轻了镍-磷合金的腐蚀,但并不能杜绝上述问题.化学镀镍/化学钯/置换镀金技术(ENEPIG)是在化学镀 Ni-P层与置换镀金层之间增加化学镀钯的工艺.化学镀钯层一方面可以避免镀金液对Ni-P合金的腐蚀,防止"黑盘"的发生;另一方面,钯层作为阻挡层,能够防止后续热处理时Ni-P层与金层之间的扩散,提高铝线、金线的键合能力[8].因此,ENEPIG工艺具有良好的焊接可靠性,能够满足RoHS的无铅焊接要求,被誉为"万能"镀层,在微电子领域具有很好的应用前景.本文采用课题组前期开发的较稳定的化学镀钯液,以纯铜为基体,通过ENEPIG工艺获得镍/钯/金组合镀层,并对比分析了化学镀镍/置换镀金、化学镀镍/化学镀金等的相关沉积特征及镀层性能.以20 mm X 20 mm的纯铜片为基体,依次进行酸洗、微刻蚀、预浸、活化后化学镀Ni-P合金4 ～5 μm [6],再分别进行置换镀金(IG)、化学镀钯/置换镀金(EPIG)、化学镀金(EG),分别得到 ENIG、ENEPIG 和ENEG镀金试样.置换镀金的配方和工艺为:亚硫酸金钠2 g/L,亚硫酸钠15 g/L,硫代硫酸钠17 g/L,配位剂3 g/L,添加剂 50 mg/L,温度(80 ± 2) °C,pH 7.0.化学镀金液除了增加2 g/L硫脲(还原剂)外,其余参数与置换镀金相同.化学镀钯的配方和工艺为:硫酸钯2 g/L,硫脲2 mg/L,乙二胺四乙酸20 g/L,次磷酸钠15 g/L,磷酸二氢钠12 g/L,温度60 °C,pH 7.0.使用上海辰华CHI604E电化学工作站测量镀金过程中开路电位(OCP)随时间的变化.研究电极为化学镀Ni-P、Ni-P/Pd的铜片(工作面积为1 cm2),辅助电极为铂电极,参比电极为饱和甘汞电极(SCE).使用德国Bruker AXS S4Explorer型X射线荧光光谱仪(XRF)测量金层厚度,计算镀金速率.目视观察镀层的外观和色泽,以德国Zeiss MERLIN Compact型扫描电子显微镜(SEM)观察镀层的微观形貌.分别采用润湿角法(3.5% NaCl溶液)及塔菲尔(Tafel)曲线测量,比较不同镀金试样的耐蚀性.测Tafel曲线前,将待测试片放入丙酮中浸泡5 min,以去除镀层表面油污,再在3.5% NaCl溶液中浸泡15 min以平衡其电极电位,将此平衡电位作为开路电位,以5 mV/s的速率在开路电位的± 300 mV范围内扫描.根据式(1)和式(2)计算镀金层的孔隙率ρ.式中,Rp为极化电阻(单位:Ω.cm2),Rpm为基体的极化电阻(单位:Ω.cm2),Δφ为镀层与基体之间的电位差(单位:V),jcorr为镀层的腐蚀电流密度(单位:µA/cm2),βa为阳极 Tafel斜率,βc为阴极的 Tafel斜率.由图1可知,Ni-P和Ni-P/Pd合金表面金沉积过程的开路电位随时间的变化规律基本相似.随金沉积过程的进行,开路电位先正移,最后达到基本稳定的平台值.ENEG 工艺对应的平台电位最正,约为-0.16 V,ENEPIG、ENIG的平台电位分别在-0.23 V 和-0.30 V左右.ENEG工艺到达平台电位所需时间最短,其次为 ENEPIG.将待镀电极浸入镀金液后会发生 Au+的还原沉积反应,使基体表面逐渐被金层覆盖,导致电极电位正移.到达平台电位的时间越短,表明基体被金层完全覆盖所需时间越短,而平台电位越正,则意味着金层的覆盖率越高[5].因此,在Ni-P合金上化学镀金时所得金层覆盖率比置换镀金层要高;而在Ni-P合金上先进行化学镀钯也有利于提高金层在Ni-P合金表面的覆盖率,从而有助于改善Ni-P合金的不均匀腐蚀等问题.从图2可知,3种工艺的镀金速率在初始阶段都较快,随沉积时间的延长而逐渐降低.沉积时间相同时,ENEG工艺的镀金速率最高,ENEPIG工艺的镀金速率最慢,这与图1的结果吻合.一方面,ENEG工艺中的镀金类型为化学镀金,镀金液中还原剂的存在增强了镀金液的还原能力;另一方面,因Ni/Ni2+与Au/Au+之间的电极电位相差较大,因此ENEG工艺的初始阶段也存在置换镀金过程.因此,ENEG工艺的镀金速率最快.ENIG与ENEPIG两种工艺都是采用置换镀金,其驱动力为金属间电位差,Ni/Ni2+与Au/Au+之间的电位差明显大于Pd/Pd2+与Au/Au+之间的电位差,因此 ENIG工艺的镀金速率比 ENEPIG工艺的镀金速率大.这也表明,与ENIG的置换镀金相比,ENEPIG工艺中的置换镀金过程对基体的腐蚀较小,造成基体过腐蚀的可能性较低.由图3可知,采用不同工艺制备的镀金层均为瘤状结构,结构致密.将3.5% NaCl溶液滴在不同镀层表面测其润湿角,结果见图4.从图4可知,NaCl液滴在Ni-P镀层表面的润湿角为48.92°,在ENIG、ENEG和ENEPIG镀层表面的润湿角则分别为52.72°、65.88°和77.69°.一般而言,润湿角越大,表明 NaCl液滴在镀层表面的吸附性越差[1],镀层的耐蚀性越好.因此,根据NaCl液滴在不同试样表面的润湿角可以初步推断 ENEPIG金镀层的耐蚀性最好,ENEG金镀层次之,ENIG金镀层最差.由图5及表1可知,与Ni-P合金镀层相比,ENIG、ENEPIG、ENIEG工艺镀金层在3.5% NaCl溶液中的腐蚀电位均较正,腐蚀电流密度均较低,表明这3种镀金工艺均可以提高Ni-P合金的耐蚀性.此外,3种工艺镀金层中,ENEPIG工艺镀金层的腐蚀电位最正,腐蚀电流密度和孔隙率最低;ENIG工艺镀金层的腐蚀电位最负,腐蚀电流密度和孔隙率最高.这同样表明ENEPIG工艺镀金层的耐蚀性最好,ENIG镀层的耐蚀性较差.通过对化学镀Ni-P合金层直接置换镀金(ENIG)、化学镀钯后再置换镀金(ENEPIG)和直接化学镀金(ENEG)这3种过程的研究,得出以下结论:(1) 采用ENEG工艺时,由于化学镀金液中含有还原剂硫脲,其镀金速率比ENIG工艺快.(2) 采用ENEPIG工艺时,镀金过程的开路电位比采用ENIG工艺时更正,说明置换镀金液对基体的腐蚀速率明显降低.(3) 在3种镀金工艺中,EPEING工艺所得置换镀金层最致密,孔隙率最小,耐蚀性最优.[ 编辑:周新莉 ]【相关文献】[1] HO C E, FAN C W, HSIEH C W.Pronounced effects of Ni(P) thickness on the interfacial reaction and high impact resistance of the solder/Au/Pd(P)/Ni(P)/Cu reactive system [J].Surface and Coatings Technology, 2014, 259: 244-251.[2] MD ARSHAD M K, JALAR A, AHMAD I.Characterization of parasitic residual deposition on passivation layer in electroless nickel immersion gold process [J].Microelectronics Reliability, 2007, 47 (7): 1120-1126.[3] LIN C P, CHEN C M.Solid-state interfacial reactions at the solder joints employingAu/Pd/Ni and Au/Ni as the surface finish metallizations [J].Microelectronics Reliability, 2012, 52 (2): 385-390.[4] 刘海萍, 李宁, 毕四富.聚乙烯亚胺对置换镀金过程中镍基体腐蚀的影响[J].稀有金属材料与工程, 2009, 38 (6): 1087-1090.[5] LIU H P, LI N, BI S F, et al.Gold immersion deposition on electroless nickel substrates: the deposition process and the influence factor analysis [J].Journal of the Electrochemical Society, 2007, 154 (12): D662-D668.[6] KANZLER M.Plating method: US6911230 [P].2005-06-28.[7] WON Y S, PARK S S, LEE J, et al.The pH effect on black spots in surface finish: electroless nickel immersion gold [J].Applied Surface Science, 2010,257 (1): 56-61. [8] TECK NG B, GANESH VP, LEE C.Impact of electroless nickel/palladium/immersion gold plating on gold ball bond reliability [C] // 2006 International Conference on Electronic Materials and Packaging.[S.l.: s.n.], 2006: 9858124.[9] WANG Y, LIU H P, BI S F, et al.Effects of organic additives on the immersion gold depositing from a sulfite-thiosulfate solution in an electroless nickel immersion gold process [J].RSC Advances, 2016 (12): 9656-9662.[10] NAM N D, BUI Q V, NHAN H T, et al.Effect of Pd interlayer on electrochemical properties of ENIG surface finish in 3.5wt.% NaCl solution [J].Journal of Electronic Materials, 2014, 43 (9): 3307-3316.。

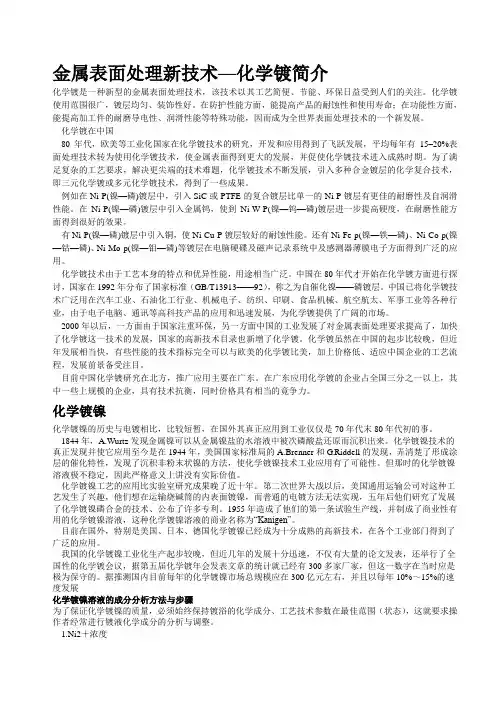

金属表面处理新技术—化学镀简介化学镀是一种新型的金属表面处理技术，该技术以其工艺简便、节能、环保日益受到人们的关注。

化学镀使用范围很广，镀层均匀、装饰性好。

在防护性能方面，能提高产品的耐蚀性和使用寿命；在功能性方面，能提高加工件的耐磨导电性、润滑性能等特殊功能，因而成为全世界表面处理技术的一个新发展。

化学镀在中国80年代，欧美等工业化国家在化学镀技术的研究，开发和应用得到了飞跃发展，平均每年有15–20%表面处理技术转为使用化学镀技术，使金属表面得到更大的发展，并促使化学镀技术进入成熟时期。

为了满足复杂的工艺要求，解决更尖端的技术难题，化学镀技术不断发展，引入多种合金镀层的化学复合技术，即三元化学镀或多元化学镀技术，得到了一些成果。

例如在Ni-P(镍—磷)镀层中，引入SiC或PTFE的复合镀层比单一的Ni-P镀层有更佳的耐磨性及自润滑性能。

在Ni-P(镍—磷)镀层中引入金属钨，使到Ni-W-P(镍—钨—磷)镀层进一步提高硬度，在耐磨性能方面得到很好的效果。

有Ni-P(镍—磷)镀层中引入铜，使Ni-Cu-P镀层较好的耐蚀性能。

还有Ni-Fe-p(镍—铁—磷)、Ni-Co-p(镍—钴—磷)、Ni-Mo-p(镍—钼—磷)等镀层在电脑硬碟及磁声记录系统中及感测器薄膜电子方面得到广泛的应用。

化学镀技术由于工艺本身的特点和优异性能，用途相当广泛。

中国在80年代才开始在化学镀方面进行探讨，国家在1992年分布了国家标准（GB/T13913——92），称之为自催化镍——磷镀层。

中国已将化学镀技术广泛用在汽车工业、石油化工行业、机械电子、纺织、印刷、食品机械、航空航太、军事工业等各种行业，由于电子电脑、通讯等高科技产品的应用和迅速发展，为化学镀提供了广阔的市场。

2000年以后，一方面由于国家注重环保，另一方面中国的工业发展了对金属表面处理要求提高了，加快了化学镀这一技术的发展，国家的高新技术目录也新增了化学镀。

化学镀虽然在中国的起步比较晚，但近年发展相当快，有些性能的技术指标完全可以与欧美的化学镀比美，加上价格低、适应中国企业的工艺流程，发展前景备受注目。
