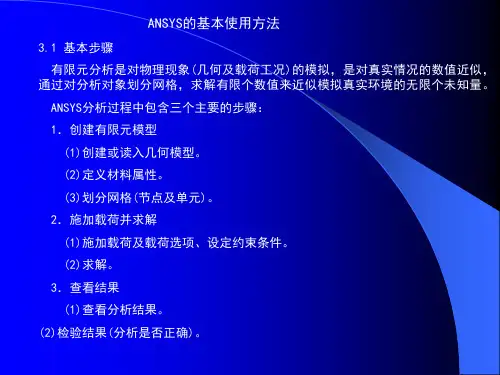

8.1 ANSYS的基本使用方法

November 3, 2003 Inventory #001968
3-3
INTRODUCTION TO ANSYS 8.0- Part 1
第3章 – 启动
产品发射台
Training Manual
• 发射台有四个标签, Launch, , Customization 和 PrefFra bibliotekrences.
• Launch常用于选择仿真 环境 (ANSYS, Batch, Workbench*, LS-DYNA 求解器等）
November 3, 2003 Inventory #001968
3-11
INTRODUCTION TO ANSYS 8.0- Part 1
第3章 – 启动
内存
Training Manual
• 工作空间 (如 –m )是 ANSYS 运行所需的内存空间。Windows和UNIX 系统的缺省是512 MB。
• 批处理 方式允许提交批处理文件, ANSYS 在后台运行.
• 主要讨论交互式方式.
November 3, 2003 Inventory #001968
3-2
INTRODUCTION TO ANSYS 8.0- Part 1
第3章 – 启动
启动 ANSYS
命令启动
• 在系统平台上通过键入一个命令来启动ANSYS.
• 数据库空间 (如 –db)用于 ANSYS 数据库。如几何模型，材料属性，荷 载等。对 Windows 系统和UNIX 系统缺省为256MB。
• 暂存空间 是进行内部计算的空间，如单元矩阵的形成、波前法求解、布 尔运算等。
暂存空间 =工作空间 – 数据库
• Workbench环境可以使用ANSYS命令.

Prep > Mate Prop > Mat Models > Structural > Thermal Expansion Coef - Isotropic
Prep > Mate Prop > Mat Models > Thermal > …
单元类型
线单元： Link Beam Pipe
实体单元： Solid ( 2D、3D）
GUI：Main Menu＞Preprocessor＞一Mode1ing—Copy＞Areas (6)由已有的图元再生成图元的功能
GUI：Main Menu＞Preprocessor＞一Modeling一” 例如：Reflection操作生成图元的镜像，它可关于一个坐标平面或沿某 一坐标轴进行
椭圆封头的画法
3 前处理 （Preprocessor) 简称 Prep
(1)关键点的生成和修改 1)在工作平面上或当前坐标系统中建立关键点 GUI：Main Menu＞Preprocessor＞一Modeling—Create＞Keypoints＞On worklng plane GUI：Main Menu＞Preprocessor＞一Modeling—Create＞Keypoints＞In Active CS 2)在两个关键点之间建立关键点 GUI：Main Menu＞Preprocessor＞一Modeling—Create＞Keypoints＞kp between kps 3)修改一系列关键点 GUI：Main Menu＞Preprocessor＞一Modeling—Move／Modify＞一Keypoints—Set of kps 4)修改单个关键点 GUI：Main Menu＞Preprocessor＞Move／Modify＞一Keypoints—Single kp 注意修改关键点将自动清除与之相连的任何单元网格，并且在当前激活坐标系下重新 定义与之相连的高级团元。 5)只要已经存在的节点是“自由的”(不与线或网格相连)，就可以通过重新定义新坐标值

•
下面分别对这部分的工具和选项进行介绍。
1. Global（缺省）
可通过设置每个单元的边长或者模型中每条边线的单元分划数来控制总体单元尺寸。 单击 按钮会弹出 Global Element Sizes（总体单元尺寸）设置对话框，如下图
所 示 ， 可 以 设 置 缺 省 的 Element edge length （ 单 元 边 长 ） 或 者 缺 省 No. of
ANSYS9.0经典产品教程与实例详解
M2-22
(3)局部网格尺寸控制
ANSYS 用缺省单元尺寸生成的网格并不一定总能满足需要比如在模型的曲率较大的 区域需要相对密的网格，在这时可以利用网格工具提供局部网格尺寸控制工具（图中 (3)的区域）设置模型中局部的单元尺寸以满足特定的需要。ANSYS可以分别对线、面 以及选定关键点附近区域进行网格尺寸的控制，还可以设置缺省的单元尺寸。
• 对Global和Lines 的单元尺寸控制是针对实体模型的边界上的单元尺寸的定义。 本项的设定可以在面的内部没有可以引导网格划分的尺寸线的区域控制单元尺寸，
推荐在自由分网时对此项进行设定，往往可以在整个模型上得到较好的网格。单击
按钮会弹出一个选择对话框，要求选择欲设置的面，选择欲设置的面然后单击 选择对话框上的 按钮或者 按钮确认，在弹出的设置对话框可以设定单 按钮将会清除设置。 元边长，输入合适的值即可。单击
ANSYS9.0经典产品教程与实例详解
M2-21
3
4 5 6 7
8
(2) 智能网格划分控制
图中标识为（2）的区域提供了 Smart Sizing（智能单元尺寸）控制。Smart Sizing 控制在生成映射（Mapped）网格时无效。自由划分网格时建议使用 Smart

安装前注意事项安装前建议先关闭360 等杀毒软件，因为如果设置防毒等级较高的话，可能安装中有的命令它自动阻止了，虽然一般情况下没问题。

下载和安装路径都要用英文，而且今后使用中A NSYS 的文件名最好也用英文，貌似它还不支持中文。

温馨提示：1、计算机用户名不能含有中文2、笔记本安装时需禁用无线网卡WIN8、WIN8.1安装前注意事项下面描述一下在WIN8、WIN8.1下安装ANSYS14.5的问题，主要是解决.net 3.5的问题。

其他过程完全一样。

选择ANSYS 14.5的理由：14.5是当前最新版本，其安装过程代表了从12.0之后的所有版本。

一、解决.net framworks 3.5在win8无法安装的问题Win7系统默认安装.net4.0，而win8系统默认安装的是.net4.5。

令人费解的是win7系统下无需安装.net3.5即可运行基于.net3.5的程序，而win8系统却不行。

win8安装.net3.5主要方法是：（1）插入win8安装盘，如果没有光盘，就加载镜像文件（2）以管理员身份运行cmd。

win+Q搜索cmd，右键点击，选择下方"以管理员身份运行"（3）在MS-DOS上输入以下的命令，注意X代表盘符，在这儿我的虚拟光驱盘符是G 我们把X改为G，然后执行该命令dism.exe /online /enable-feature /featurename:NetFX3 /Source:X:sourcessxs （4）一切OK。

本人原创win8、win8.1一键安装.net3.5软件，无需上述复杂过程，一键傻瓜式安装无需任何操作。

可在本人百度空间和QQ空间获取。

以下安装过程win7、WIN8、WIN8.1 相同。
