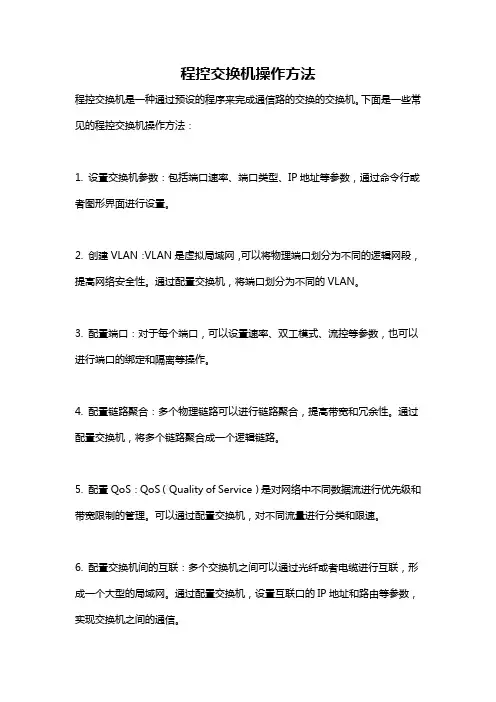

程控交换机操作方法
程控交换机是一种通过预设的程序来完成通信路的交换的交换机。
下面是一些常见的程控交换机操作方法：
1. 设置交换机参数：包括端口速率、端口类型、IP地址等参数，通过命令行或者图形界面进行设置。
2. 创建VLAN：VLAN是虚拟局域网，可以将物理端口划分为不同的逻辑网段，提高网络安全性。
通过配置交换机，将端口划分为不同的VLAN。
3. 配置端口：对于每个端口，可以设置速率、双工模式、流控等参数，也可以进行端口的绑定和隔离等操作。
4. 配置链路聚合：多个物理链路可以进行链路聚合，提高带宽和冗余性。
通过配置交换机，将多个链路聚合成一个逻辑链路。
5. 配置QoS：QoS（Quality of Service）是对网络中不同数据流进行优先级和带宽限制的管理。
可以通过配置交换机，对不同流量进行分类和限速。
6. 配置交换机间的互联：多个交换机之间可以通过光纤或者电缆进行互联，形成一个大型的局域网。
通过配置交换机，设置互联口的IP地址和路由等参数，实现交换机之间的通信。
7. 设置安全策略：通过配置交换机，可以设置访问控制列表（ACL）或者端口安全等策略，限制特定用户或者设备的访问权限，提高网络的安全性。
以上是一些常见的程控交换机操作方法，不同型号和厂商的交换机可能会有一些差异。
具体操作方法可以参考相应的产品文档或咨询厂商的技术支持。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
图7-1. 数字交换机的接口、测试点、传输电平6.1.1. 用户侧接口未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
未经本公司书面授权，任何人不得擅自传播、复制、交流与使用本文档的部分或全部内容。
目 录第一章 概 述 1·····························································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································一.系统简介 1 二.主要特点 1第二章 系统结构与安装 3一.基本结构及简介 3 二.打印接口 4 三.中继选择设置 4 四.打印机电缆连接 4 五.开机上电试验 4 六.电源及稳压 4第三章 主要功能 5 第四章 系统编程指导 6一.编程说明 6 二.系统设置及系统命令说明 6 三.计费费率区号19·················································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································································四.打印话费及各项记录25第五章 功能及操作27一.话务总机功能27 二.分机功能28第六章 主要技术性能指标31一.交换制式31 二.通话绳路31 三.终端条件31四.中 继31 五.信 号 音31 六.线路条件31 七.传 输32八.铃流与电源32 ········································································································································································································································九.使用环境32附系统编程命令集33········································································································································································································································· 分机功能命令集36后面板接线示意图37:此版本说明书适合普通型即为不带PC 机连接的操作手册第一章概述一系统简介本系列用户交换机采用九十年代先进的微处理器作为控制核心选用INTELMOTOROLA等著名公司生产的COMS TTL大中规模数字集成电路集成度高可靠性好其内部通话交换网络采用空间分割技术内部电路结构为小型模块积木形式安装维护及增容简便本机适用范围广内线分机既可为音频话机也可为脉冲话机中继接口可多局向多路由多方式选择脉冲/ 音频兼容既可与市话局亦可与各类型号制式的专用通讯网设备配接使用因而本机具备了广泛的适用范围本系列程控用户电话交换机依据邮电部自动用户交换机技术标准的技术要求规范而设计生产是具有国内先进水平的中小容量空分制程控电子交换机本系列交换机功能齐全可靠性高耗电省体积小重量轻机内设有自诊断系统及遇外界强电干扰自动复原等保护性装置具有较强的环境适应能力因此该型号交换机是国内企事业单位油田矿山码头宾馆旅社医院学校部队居民楼住宅区等场所理想的通讯设备二主要特点Y2K解决方案本系列交换机已解决千年问题实现2000年的平稳过渡电脑话务员实现入中继无需人工值守转接外线来话直拨分机的功能同时用户可用话机自行录制引导语音语音信箱交换机以语音方式应答分机查询弹性号码原始编号分机等级通话话费系统时间等系统还可实现恶意电话追踪呼入电话追踪及查询中继被何分机占用弹性号码用户可通过编程对分机进行弹性编码,方便用户使用计费打印多级计费打印具备市话郊县国内长途国际长途等多级计费打印自动折价具备节假日周末及不同时段长途费率的自动折价功能符合中国电信最新计费标准分机押金当押金透支自动降低分机服务等级内部分机通话计次内部分机通话以3分钟为1次并累计保存等级管理呼出等级共有八个呼出等级,实现呼出电话的有效控制呼入等级分内外线呼入等级外线呼入可防止中继直拨某些内部分机内线呼入可限制某些分机互拨避免内线骚扰电话呼出限时防止长时间占用中继杜绝电话聊天多种新业务有离位转移免打扰呼叫保护多方通话遇忙转移忙时代接遇忙回叫热线服务呼叫等级闹钟服务等新业务功能分组功能可对交换机内分机和中继进行分组管理只有当分机与中继组号相同时才能占用本组中继出局但任何分机均可通过公共组组号为的中继出局停电切换/后备电源SK型具有停电切换功能PK型配有后备电源只需外接电瓶即无停电之虞抗雷击有K20保护接口有效增强抗雷击性能第二章系统结构与安装一基本结构与简介D CPU模块CPU模块是交换机完成各种控制连接检测及其他功能特性的心脏通过母板总线对各设备端口实施实时控制主机采用专用PABXIC处理芯片与74LS373GAL16V8275122864构成中央处理单元完成打印输出编程写入实时控制诸项功能CPU模块的MC146818提供硬时钟万年历实现交换机计时系统向打印机输出日期时间及其进行计费等此外 还具有反映CPU工作状况的微机工作指示灯及自动复位RESET电路D TRK模块TRK模块由中继接口电路及一组控制电路构成每路中继单元含有铃流检测音频通道及反极信号检测脉冲发码回路入中继时接受对方端局的振铃信号完成入中继功能出中继时提供用户环路转发号盘脉冲并对a b线环路极性进行监视以提供计费起始时间控制电路向CPU传递状态信息并接受CPU送来的各种不同情况的设备驱动信息完成上述各种功能控制D DTMF模块双音多频部分配有多频信号接收器它可以接收由链路传送来的DTMF信号并将状态和数值信号传送CPUD EXT模块每板由八个用户端口控制电路组成每个用户端口向用户话线馈送通话工作电流控制用户电路状态摘机时提供摘机信号脉冲拨号时监视环路脉冲通话时监视用户拍叉拨号当被叫接续时向被叫送铃振铃被叫应答时实施截铃对a b线提供高压保护回路通话状态下将语音传入指定链路控制电路将用户状态传给CPU并接收CPU送来的各种控制信息例如继电路驱动等D POWER模块电源板提供交换机所需的工作电压铃流二打印接口打印接口为通用并行输出口采用专用并行电缆即可与各类通用打印机相连例如LX-800TM-800KX-P1121LQ-1600等本系统自带打印字库接驳任意24针打印机即可打印中/英文打印格式清晰美观三中继选择设置用户在开通中继线时应根据接入中继线数目确定中继选择开关例如用户接入3条中继线应在中继板对应的010203中继端口上接入中继线将其对应中继选择开关置开位置上此项设置应在上电之前完成中途变更先关机重新设置后再上电SK系列机型采用软件设置方式,详见指令集四打印机电缆连接将专用并行打印机电缆一端连接打印输入端口确认插紧扣住将打印机电缆另一端插入交换机后板打印接口上拧紧紧固镙钉若连接正确无误打印机上电READY灯亮联机正常有关打印机操作详见打印机操作说明书注意拔插打印电缆时必须是在打印机与交换机处于关机状态五开机上电试验确认交换机连线安装无误后打开电源开关机器应处于正常状态微机指示灯规则闪亮如遇微机指示灯长亮或不亮应立即掉电打开机壳检查电路是否因运输振脱离位重新插紧后盖壳上电检查若仍不能正常开机请立即与供货单位联系不可自行插拔电路板以免造成更大故障六电源及稳压对于电源电压不稳定或经常性停电等地区建议用户配置稳压电源和电瓶第三章主要功能一. 弹性用户编码二. 多种用户服务等级三. 四级计费服务四. 多种话单打印输出格式五. 计费起始时间方式选择六. 中继多路由多局向多方式呼出七. 中继呼入可直拨转接或群呼方式八. 中继呼出类型选择九. 音乐保留及语音应答十. 用户分机号长选择十一. 分机密码清除十二. 代拨及强插服务十三. 168等特服号锁存十四. 参数及时钟停电保护十五. 系统自检十六. 软复位第四章系统编程指导一编程说明1系统编程设备本系统交换机编程由一部双音频按键电话机实行该话机通过8000或800编号分机输入编程命令8000分机在本系统称之总机或话务分机2总机编程开关开命令*16*六位密码#关命令*16#设置命令*16*六位密码#修改密码*16*旧密码*新密码#删除密码*16*六位密码*0#编号开关关后可以执行打印命令但不能进行设置修改3编程响应在系统编程状态每输入一组正确的指令代码听到话机发一次证实音表示已确认若接有打印机将输出一组打印结果以便核对4命令格式由起始编码*状态参数数据及结束编码#组成其一般格式为设置命令*MM*X*Y#打印命令*MM#5错误提示如果输入的信息为错代码话机听到忙音提示打印输出***命令或参数输入错误***二系统设置及系统命令说明1系统清除系统初始化定义用户在交换机使用环境性质发生变动时或对系统设置有重大变更时可使用此项命令系统执行该项命令时将清除系统内所有用户编程命令恢复到出厂初始化状态格式*00*123#或*00*124#*00*124#命令将保留国内区号费率国际区号费率总话费等参数2系统日期 打印系统日期格 式*01#打 印:当前系统日期年-月-日-星期设置修改系统日期格 式*01*YYYYMMDDWW#说 明:YYYY-年份 MM-月份 DD-日期 WW-星期3系统时间 打印系统时间格 式*02#打 印:当前系统时间时-分设置修改系统时间格 式*02*HHMM#说 明:HH-小时00-23 MM-分0-594版本打印 打印软件版本号格式*03#打印:版本 Ver9.05分机号长设置 打印分机编号位数格 式*04#打 印分机号长-4设置修改分机号长格 式*04*b#说 明b=4为4位数编号b=3为3位数编号初始设置位数为46录制外线提示语音为了满足用户对外线提示语音的不同要求特开发了录制语音功能让用户自己己设计录制提示语音录音命令格式*38*#总机拨入*38*#听到一声短促的提示音后用户即可通过话机录制不超过12秒的外线提示语音总机挂机表示录音完毕录音时要求使用音质较好的话机周围无噪声注如果需要自行录制中继引导语音请打开机盖将DTMF模块上标有REC-JP2插座的短路环接上即可录制为避免所录语音丢失请在录制完成后将短路环断开SCK机型该短路环在中继模块上放音命令格式*38#本命令用于检查录音效果总机拨入*38#即可听到所录制的语音效果语音放完后应立即听到忙音否则说明录音时总机挂机过缓可以用下面命令调整调整放音长度命令格式*38*a#说明a表示放音的时间单位为0.1秒通过以上功能用户可以录制较好效果的外线提示语音中继开关设置系统可以用编程命令来关闭未使用的中继格式*56*b*X#说明b=0 中继关闭b=1中继开放初始设置所有中继都开放只适用SK型7中继计费起始方式中继计费起始方式指中继一次呼叫是否予以收费若确定予以收费设置起始时间应确定所采用的方法局线具有被叫应答主叫反极功能通话时长由收到反极信号开始计时局线未申请反极功能的通话时长可采用中继呼叫后延时一段时间开始计时格式*05#打印中继计费方式01 02 03 04 05 06 07 082 2 2 2 2 2 2 20-不计费 1-反极 2-延时设置修改中继计费方式格式*05*b*X#打印中继 X 计费方式 b方式b0不计费b1反极b2延时中继X01 - 08初始设置所有中继线均为延时计费方式8入中继转接类型选择指定某中继呼入为直拨分机由指定分机转接或群呼格式*06#打印中继呼入局线类型01 02 03 04 05 06 07 080 0 0 0 0 0 0 00-直拨1-转接2-群呼设置修改呼入局线类型格 式*06*b*X#打 印中继 X 呼入局线类型 b类 型b=0直拨b=1转接b=2群呼中 继X01 - 08初始设置所有中继线均为直拨局线Ñ 群呼分机设置若某中继设置为群呼方式外线呼入时由空闲的群呼分机轮流振铃任一群呼分机提机均可与外线通话其他分机退出如群呼分机全忙或尚未设置群呼分机时则自动转为转接方式群呼分机最多可设四部设置命令*12*X*bbbb#中 继 X01 08 群呼分机bbbb全部删除命令*12*X*0#单一删除命令*12*X*bbbb*0#打印命令*12#中继号值班分机表中断号01 02 03 04 05 06 07 08 转接分机8000 8000 8000 8000 8000 8000 8000 8000 8001 8001 8001 8001 8001 8001 8001 80018002 8002 8002 8002 8002 8002 8002 8002 群呼分机8003 8003 8003 8003 8003 8003 8003 80038004 8004 8004 8004 8004 8004 8004 8004 ???? 表示尚未设置群呼分机初始设置所有中继的群呼分机均为8001800280038004 若要修改须先删除再设置Ñ 中继指定接转分机设置某中继线若设置为转接局线则呼入中继由指定分机接转格式*12#打印值班分机表01 02 03 04 05 06 07 088000 8000 8000 8000 8000 8000 8000 8000设置修改值班分机号码格 式*12*bbbb*X#打印中继 X 值班分机 - bbbb中继X01 - 08转接分机bbbb初始设置所有中继的值班分机均为80009音乐保留及语音应答中继局线为直拨局线外线呼入经电脑话务员语音应答后拨分机号码语音应答格式为您好请拨分机号码查号拨零或自行录制若用户不知分机号码或拨错号系统自动由值班分机接转值班分机由总机设置即转接分机中继局线为转接局线外线呼入由总机设置的转接分机接转转接分机转拨其他分机时外线话机听音乐等待音或振铃回音说明中继呼入与某一分机通话后该分机拍叉听拨号音脉冲话机可直接拨号中继听音乐等待分机可拨其它分机号若被叫分机空闲主叫分机听回铃音,这时主叫可挂机中继听回铃音分机振铃8次后中继自动拆线退出在被叫无人接听时,主叫也可拍叉与中继恢复通话再进行下一次的转移当被叫分机提机后仅主被叫分机通话当其中一分机挂机中继自动与另一分机通话若被叫分机忙主叫分机听三声忙音与中继恢复通话如主叫分机为总机则可进行强插注意主叫拍叉后若没有拨完号码马上拍叉中继将会自动拆线退出10外线呼叫等待功能当外线直拨呼叫某个分机而这个分机正和他人通话除出局外时外线听振铃回音被呼叫分机每隔4秒听一声提示音分机挂机分机自动振铃提机则与外线通话若分机不挂机听7声提示音后分机退出外线呼叫等待状态中继自动拆线设置系统呼叫等待功能命令*03*346189#重新设置该命令后则系统取消本功能11中继发码方式选择系统依据中继线类型不同设置其发码方式格式07#打印中继发码方式01 02 03 04 05 06 07 080 0 0 0 0 0 0 00-音频/脉冲1-单脉冲设置修改中继发码方式格式*07*b*X#打印中继 X 发码方式 b方式b=0音频/脉冲兼容b=1单脉冲中继X01 - 08初始设置所有中继线出局均为音频/脉冲兼容发码方式12中继出局方式选择系统设置中继出局进入不同类型的局线格式*08#打印中继出局局线类型01 02 03 04 05 06 07 080 0 0 0 0 0 0 0/ / / / / / / /0-直接局1-间接局2-长途局设置修改出局局线类型及间接局线代码格式*08*b*X# 或 *08*b*X*Y#说明设置方式1为间接出局时还需设入间接局出局代码0 - 9打印中继 X 出局局线类型 b类型b0直接局市话线1间接局专网局线2长途局直拨长途线中继X01 - 08间接局出局代码Y09初始设置所有中继出局均为直接局市话线13中继路由局向中继出局路由3个每个路由最大局向8个格式*09#打印中继路由局向码01 02 03 04 05 06 07 080 0 0 0 0 0 0 0设置修改中继路由局向格式*09*Y*X#打印中继X路由局向码Y中继X0-08局向码Y04 6初始设置所有中继局向码均为014多种分机等级设置不同等级的分机拥有不同权限的出局能力格式*10#打印分机等级表设置修改分机等级命令格式*10*b*XXXX#打印分机-XXXX 等级 b等级编号b 1 - 8分机用户号码XXXX等级1 有打国际国内长途权无限制等级2 有打国内长途直拨权等级3 有打半自动长途权113173等级4 有打郊县农话电话权等级5 有打市话权等级6 有打间接局权不能出市话线等级7 不能呼出等级8 备出初始设置8000总机等级1其余分机为等级315分机内部呼叫权限设置根据宾馆旅社行业的特点特新增此功能分机内部呼叫权的设置可防止内部骚扰电话影响旅客休息满足有些城市的管理部门对宾馆旅社以及娱乐场所的验收要求单个分机设置命令格式*39*b*XXXX#XXXX表示被设置的分机号码b1表示允许拨打内部电话b0表示禁止拨打非特服分机的内部电话连续设置命令格式*39*b*XXXX1#XXXX2#全部设置命令格式*39*b#打印分机内部呼叫权限表命令格式*39#ON表示允许OFF表示禁止系统初始状态所有分机的内部呼叫权限均为允许状态说明本功能的设置不会影响分机其它功能的使用16分机的中继呼入权设置本功能是限制外线直拨某一分机单个分机设置命令格式*40*b*XXXX#XXXX表示被设置的分机号码b0表示禁止中继直拨内部电话b1表示允许中继直拨内部电话连续设置命令格式*40*b*XXXX1#XXXX2#表示连续设置允许禁止中继直拨XXXX1XXXX2等内部电话全部设置命令格式*40*b#表示设置允许禁止中继直拨全部内部电话打印分机中继呼入权限表 命令格式*40#ON表示允许OFF表示禁说明系统初始状态所有分机允许中继直拨呼入此功能的设置不影响分机的其它功能17特服分机的设置对于宾馆旅社等服务性较强的单位来说若禁止一些内部分机呼叫宾馆旅社的服务保安等部门内部电话会给客人和宾馆自身带来诸多的不便所以应有对地允许那些禁止拨打内部电话的分机拨打服务保安等部门的内部电话简称特服分机单个分机设置命令格式*41*b*XXXX#XXXX表示设置分机号码b1表示设置该分机为特服分机b0表示取消分机的特服功能连续设置命令格式*41*b*XXXX1#XXXX2#打印特服分机表命令格式*41#On表示为特服分机OFF表示非特服分机18弹性编码本交换机有256个编码物理地址0-255对应的用户号码8000-8999本命令是建立用户号码与物理地址的对应关系格式*11#打印电话号码簿设置修改分机号码格式*11*b*XXXX#,或*11*b*XXXX*S#物理地址b0-255(共256个地址,分机弹性编码XXXX8000-8999S为设置连续分机弹性编码的个数其中b S要满足b+S最大分机门数XXXX+S8999说明b为物理地址与机器的规格相对应例如80门交换机物理地址b=0 79初始设置物理地址即是弹性编号19总机清除分机密码系统内分机自行设置密码均可由总机给予清除分机自行设置修改密码,须先输入正确原码解锁后重新设入一组新密码格式*13*XXXX#分机用户号码XXXX分机-XXXX 密码被清除20总机设置出局代拨分机系统最多可以设置五部分机为出局代拨分机代拨操作与总机相同设置命令 *53*XXXX*b#b=0,表示删除,b=1,表示设置本命令可连续设置打印命令 *53#另外在夜间时段内任意分机拨9系统按打印顺序和分机工作情况定设置分机振铃21总机设置闹钟服务格式*34*X*HHMM#打印分机X 叫醒时间HH MM说明X分机号码HHMM时间总机设置分机用户的叫醒时间格式*34*0#说明由总机清除分机用户的叫醒服务22总机查分机话费命令格式*47*XXXX*a#XXXX代表被查询分机号a0表示查询分机最后一次话费a1表示查询分机总话费输入查询命令后 语音信箱自动报出该分机的话费23总机查询分机内部通话次数分机内部通话以每3分钟为1次计次并累计保存单部查询命令*54*分机号码#。
桌面电话用户手册第一版介绍感谢您选择阿尔卡特朗讯电话。
本文主要介绍连接到服务器的桌面电话以及提供的服务桌面电话桌面电话桌面电话本文中描述的电话在不同的服务器上受支持，本文档中描述的某些功能取决于电话连接到的服务器。
如果需要有关系统兼容性或给定服务器的功能级别的详细信息，请联系系统管理员。
显示的标签和图标取决于集的类型和外观。
如果未在电话系统上配置相应的功能，则不显示标签。
根据显示器的大小，某些标签可能会被截断。
话机的主要功能列表如下多账号彩色屏幕英寸黑白屏，英寸屏幕亮度可调话机角度可调高清手柄耳机耳机兼容双百兆网口双千兆网口外接电源可挂墙多种音频模式切换本地方会议呼叫网页管理现在就开始了解您的话机安装脚架连接您的话机安装有线手柄了解您的电话使用您的电话事件信息话机状态信息设置账号编程键设置缺省账号开启拨号盘拨话机号码按名字拨号从通话记录发起呼叫使用您的个人目录进行呼叫使用快速拨号键呼叫进行点对点呼叫重拨列表联系人联系人管理呼叫您的联系人添加新联系人创建新群组编辑联系人删除联系人删除所有联系人本地话簿删除组删除本地话簿全部组呼叫联系人仅显示未接来电从通话记录中删除联系人清除呼叫记录创建一个快速呼叫使用快速呼叫键发起通话给话机上锁给话机解锁开启或关闭自动键盘锁将电话转移到另一个被保持的联系人将您的电话转移到另一个联系人盲转结束会议会议结束后，让其余两位人员交流结束会议用您的桌面电话做更多的事配置无线网络管理无线网络登录到桌面共享登出桌面共享为您的话机进行个性化设置选择铃声调整铃声大小配置铃声配置蜂鸣模式响铃设备新建可编程按键删除可编程按键支持的可编程按键类型联系您的管理员（技术支持）默认密码高级设置网页管理（）配件基本技术规格订购信息担保和条款现在就开始了解您的话机包装清单话机手柄脚架手柄线网线安全手册和快速安装指南安装您的话机安装脚架话机背面有道脚架槽是用来固定话机的脚架，基于脚架放入的不同脚架槽，您的话机可以在在桌面倾斜个角度，分别是度和度要撤下脚架，请安箭头方向向左推拉即可连接您的话机请首先阅读安全说明。
