机械制图习题1.1

（完整版）机械制图试题库加答案《机械制图》课程试题库（中专）第⼀章制图基本知识与技能⼀、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺⼨为 210×297 。

2、机械制图当中常⽤的线型有粗实线、细实线、虚线等，可见轮廓线采⽤粗实线，尺⼨线，尺⼨界线采⽤细实线线，轴线，中⼼线采⽤细点画线。

3、机械制图当中的汉字应写成长仿宋体。

*4、图样中的尺⼨以㎜为单位。

5、在标注直径时，在数字前⾯应该加φ，在标注半径时应在数字前加 R 。

6、尺⼨标注由尺⼨界线、尺⼨线和尺⼨数字组成。

7、在标注⾓度尺⼨时，数字应⽔平书写。

★8、机械制图中通常采⽤两种线宽，粗、细线的⽐率为 2：1 。

9、线性尺⼨数字⼀般应注写在尺⼨线的上⽅或左⽅。

★10、平⾯图形中所注尺⼨按作⽤分为定形尺⼨和定位尺⼨。

⼆、选择题1、下列符号中表⽰强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采⽤（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列⽐例当中表⽰放⼤⽐例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺⼨数字前加（ C ）A．R B．Φ C.SΦ4、下列⽐例当中表⽰缩⼩⽐例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中⼀般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺⼨正确标注的图形是( C )7、下列缩写词中表⽰均布的意思的是（ C ）A．SR B． EQS C.C8、⾓度尺⼨在标注时，⽂字⼀律（ A ）书写A．⽔平 B．垂直 C.倾斜9、标题栏⼀般位于图纸的（ A ）A．右下⾓ B．左下⾓ C.右上⾓三、判断题1、国家制图标准规定，图纸⼤⼩可以随意确定 ( × )2、⽐例是指图样与实物相应要素的线性尺⼨之⽐。

( × )3、2：1是缩⼩⽐例。

( × )4、绘制机械图样时，尽量采⽤1：1的⽐例( √ )5、使⽤圆规画图时，应尽量使钢针和铅笔芯垂直于纸⾯。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

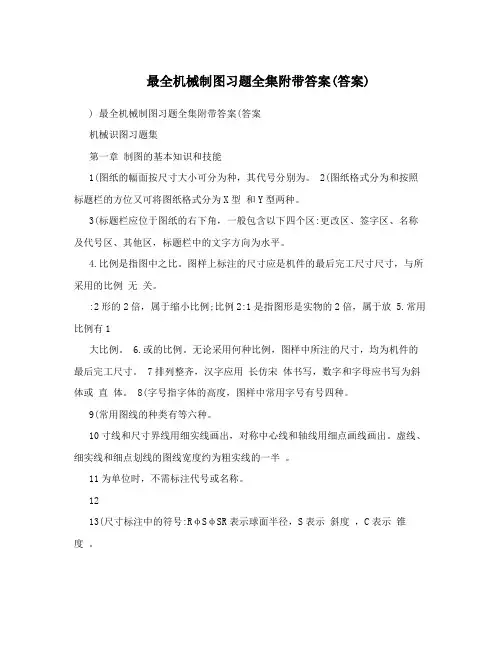

最全机械制图习题全集附带答案(答案) ) 最全机械制图习题全集附带答案(答案机械识图习题集第一章制图的基本知识和技能1(图纸的幅面按尺寸大小可分为种，其代号分别为。

2(图纸格式分为和按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3(标题栏应位于图纸的右下角，一般包含以下四个区:更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

:2形的2倍，属于缩小比例;比例2:1是指图形是实物的2倍，属于放 5.常用比例有1大比例。

6.或的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8(字号指字体的高度，图样中常用字号有号四种。

9(常用图线的种类有等六种。

10寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11为单位时，不需标注代号或名称。

1213(尺寸标注中的符号:RφSφSR表示球面半径，S表示斜度，C表示锥度。

14(尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15 形式，用符号 S 表示。

标注斜度时，在比数之前用斜度符号 ?或> 表示，该符。

号的倾斜方向应与所标斜度的倾斜方向一致16式，用符号C倾斜方向应与所标锥度的倾斜方向一致。

17(符号“?1:10”表示，符号“ 1:5”表示圆锥的锥度为1:5 。

18(平面图形中的线段可分为、三种。

它们的作图顺序应是先画出已知线段，然后画中间线段，最后画连接线段。

19(平面图形中的尺寸，按其作用可分为20的线段叫中间线段;只有定形尺寸没有定位尺寸的线段叫连接线段。

21 确定基本几何体的大小尺寸称_定形尺寸_，确定各几何形体间相对位置的尺寸称_定位尺寸_。

机械制图基础习题集答案机械制图是一门重要的工程学科，它是工程设计的基础。

通过机械制图，我们能够将设计思想转化为具体的图纸，为工程实施提供准确的依据。

然而，学习机械制图并不容易，很多同学在面对习题时常常感到困惑。

为了帮助大家更好地掌握机械制图的基础知识，本文将为大家提供一些常见机械制图习题的答案。

1. 习题一：绘制一个直角坐标系，并标出坐标轴的正方向。

答案：在纸上绘制一个横轴和一个竖轴，使它们相交于一个点，这个点就是坐标系的原点。

横轴表示x轴，竖轴表示y轴。

横轴的正方向是从左向右，竖轴的正方向是从下向上。

2. 习题二：绘制一个等边三角形ABC，已知边长为10cm。

答案：首先，绘制一条长度为10cm的线段AB，然后以A为圆心，以10cm为半径画一个圆。

再以B为圆心，以10cm为半径画一个圆。

两个圆交于一点C，连接AC和BC，就得到了等边三角形ABC。

3. 习题三：绘制一个矩形DEFG，已知长为8cm，宽为6cm。

答案：首先，绘制一条长度为8cm的线段DE，然后以D为圆心，以6cm为半径画一个圆。

再以E为圆心，以8cm为半径画一个圆。

两个圆交于一点F，连接DF和EF，就得到了矩形DEFG。

4. 习题四：绘制一个圆O，已知半径为5cm，并标出圆心。

答案：以一点O为圆心，以5cm为半径画一个圆，圆心O就是圆的中心点。

5. 习题五：绘制一个梯形HIJK，已知上底为8cm，下底为12cm，高为4cm。

答案：首先，绘制一条长度为8cm的线段HI，然后以H为圆心，以4cm为半径画一个圆。

再以I为圆心，以12cm为半径画一个圆。

两个圆交于一点K，连接HK和IK，就得到了梯形HIJK。

通过以上习题的解答，我们可以看到，机械制图的基础知识主要包括绘制坐标系、绘制各种几何图形以及标注各种尺寸参数等。

掌握这些基础知识对于日后的工程设计至关重要。

同时，通过解答习题，我们也可以提高自己的思维能力和空间想象力，培养良好的观察和分析能力。
