往复式压缩机结构及常见故障处理往复式压缩机工作时，曲轴带动连杆，连杆带动活塞，活塞做上下运动。
活塞运动使气缸内的容积发生变化，当活塞向下运动的时候，汽缸容积增大，进气阀打开，排气阀关闭，空气被吸进来，完成进气过程；当活塞向上运动的时候，气缸容积减小，出气阀打开，进气阀关闭，完成压缩过程。
通常活塞上有活塞环来密封气缸和活塞之间的间隙，气缸内有润滑油润滑活塞环。
一、往复式压缩机结构往复式压缩机是容积式压缩机的一种，其主要部件包括气缸、曲柄连杆机构、活塞组件、填料（也就是压缩机的密封件）、气阀、机身与基础、管线及附属的设备等。
1、气缸气缸是压缩机主要零部件之一，应有良好的表面以利于润滑和耐磨，还应具有良好的导热性，以便于使摩擦产生的热能以最快的速度散发出去；还要有足够大的气流通道面积及气阀安装面积，使阀腔容积达到恰好能降低气流的压力脉动幅度，以保证气阀正常工作并降低功耗。
余隙容积应小些，以提高压缩机的效率。
2、曲柄连杆机构该机构包括十字头、连杆、曲轴、滑导等——它是主要的运转和传动部件件，将电机的圆周运动经连杆转化为活塞的往复运动，同时它也是主要的受力部件。
3、活塞组件主要有活塞头、活塞环、托瓦和活塞杆。
活塞的形状和尺寸与气缸有密切关系，分为双作用和单作用活塞。
活塞环用以密封气缸内的高压气体，防止其从活塞和气缸之间的间隙泄漏。
托瓦的作用顾名思义是起支撑活塞的作用，所以托瓦也是易损件，托瓦材质的好坏也直接影响压缩机的使用寿命。
4、填料活塞杆填料主要用于密封气缸内座与活塞杆之间的间隙，阻止气体沿活塞杆径向泄漏。
填料环的制造及安装涉及“三个间隙”。
分别为轴向间隙（保证填料环在环槽内能自由浮动），径向间隙（防止由于活塞杆的下沉使填料环受压造成变形或者损坏）和切向间隙（用于补偿填料环的磨损）。
目前平面填料多为“三六瓣型”和“切向切口三瓣型”。
5、气阀是压缩机最主要的组件，同时也是最容易损坏的零件。
其设计的好坏会直接影响到压缩机的排气量、功耗及运转可靠性。
往复式压缩机活塞力往复式压缩机是一种常见的压缩机类型，它通过活塞的往复运动来实现气体的压缩。
而往复式压缩机活塞力则是指活塞在运动过程中产生的力。
活塞力是由活塞在往复运动过程中对气体所施加的压力力量决定的。
当活塞进行压缩时，气体被推入活塞气缸，此时活塞上方的气体受到压力的作用，从而产生了向下的力。
反之，当活塞进行膨胀时，气体从活塞气缸中排出，此时活塞上方的气体受到负压的作用，从而产生了向上的力。
往复式压缩机的活塞力是由气缸内的气体压力决定的。
根据理想气体状态方程，活塞力可以通过下述公式计算得到：F = P * A其中，F表示活塞力，P表示气体的压力，A表示活塞的面积。
往复式压缩机的活塞力不仅与气体压力有关，还与活塞的位置有关。
在压缩过程中，活塞会由下向上运动，当活塞位置靠近上止点时，气体压力逐渐增大，活塞力也会逐渐增大。
当活塞位置靠近下止点时，气体压力逐渐减小，活塞力也会逐渐减小。
往复式压缩机的活塞力对于机器的正常运行非常重要。
如果活塞力过大，会导致设备损坏或工作不稳定；如果活塞力过小，会导致气体压缩效果不佳或产生漏气现象。
因此，合理控制往复式压缩机的活塞力是保证设备正常运行的关键之一。
为了控制活塞力，往复式压缩机通常会配备一个活塞杆。
活塞杆可以通过调整活塞位置，从而调节活塞力的大小。
此外，还可以通过调整气体的压力，进一步控制活塞力的大小。
例如，在高负荷运行时，可以适当增加气体的压力，从而增加活塞力，保证设备的稳定性和可靠性。
总之，往复式压缩机的活塞力是由活塞在往复运动过程中对气体所施加的压力力量决定的。
合理控制活塞力的大小对于往复式压缩机的正常运行非常重要，可以通过调整活塞位置和气体压力来实现。
往复式压缩机各部件名称及作用
往复式压缩机是一种常见的压缩机类型，它由许多不同的部件
组成，每个部件都起着重要的作用。
以下是往复式压缩机各部件的
名称及作用：
1. 曲柄连杆机构（Crankshaft and connecting rod mechanism），这是往复式压缩机的关键部件之一，它将旋转运动转
换为往复运动，使压缩机能够进行压缩和排气。
2. 活塞（Piston），活塞是往复式压缩机中移动的部件，它在
气缸内进行上下往复运动，从而实现气体的压缩和排放。
3. 气缸（Cylinder），气缸是容纳活塞并形成密封空间的部件，它在压缩机内部起着关键的作用。
4. 阀门（Valves），压缩机通常有进气阀和排气阀，它们控制
气体的流动方向，确保气体在正确的时间和方向上进入和离开气缸。
5. 曲轴箱（Crankcase），曲轴箱是曲柄连杆机构和曲轴的保
护外壳，同时也起到润滑和冷却的作用。
6. 压缩机驱动装置（Compressor drive），这通常是一个电动机或者发动机，用来提供动力给压缩机，使其能够进行压缩作业。
7. 冷却系统（Cooling system），往复式压缩机需要保持较低
的工作温度，以防止过热损坏，因此冷却系统是必不可少的部件。
这些部件共同作用，使往复式压缩机能够有效地进行气体的压
缩和排放，广泛应用于空调、冷藏、制冷和工业生产等领域。
对于
压缩机的运行和维护来说，了解各部件的名称和作用是非常重要的。
往复式压缩机的基础知识1.什么是压缩机工作过程?往复式压缩机有气缸、活塞和气阀。
压缩气体的工作过程可分成膨胀、吸人、压缩和排出四个阶段。
图l-l所示是一种单吸式压缩机的气缸。
这种压缩机只在气缸的一端有吸人气阀和排出气阀，活塞每往复一次只及一次气和排一次气。
图1-1单级式压缩机气缸简图1一气缸;2一活塞;3一吸人气阀;4一排出气阀(1)膨胀:当活塞2向左边移动时，活塞右边的缸容积增大，压力下降，原先残留在气缸中的余气不断膨胀。
(2)吸人:当压力降到稍小于迸气管中的气体压力时，进口管中的气体便推开吸人气阀3迸人气缸，随着活塞逐渐向左移动，气体持续迸人缸内，直到活塞移至左边的末端(又称左死点)为止。
(3)压缩:当活塞调转方向向右边移动时，工件的容积逐渐缩小，这样便开始了压缩气体的过程。
由于吸人气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中的气体压力又高于气缸内部的气体压力，缸内的气体也元法从排出气阀4跑到缸外。
出口管中的气体因排出气阀有止逆作用，也不能流入缸内。
，因此缸内的气体质量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间(容积)，使气体的压力不断升高。
(4)排出:随着活塞右移，压缩气体的压力升高到稍大于出口管的气体压力时，缸内气体便顶开排出气阀而进人出口管中，并不断排出，直到活塞移至右边的末端(又称右死点)为止。
然后，活塞又开始向左移动，重复上述动作。
活塞在缸内不断地来回运动，使气缸往复循环地吸人和排出气体。
活塞的每一次来回称为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。
图1-2所示是一种双吸式压缩机的气缸。
这种气缸的两端，都具有吸人气阀和排出气阀。
其压缩过程与单吸式气缸相同，所不同的只是在同一时间内，元论活塞向哪一方向移动，都能在活塞的运动方向发生压缩作用，在活塞的后方进行吸气过程。
也就是说，无论活塞向左移或向右移都能同时吸人和排出气体。
2²什么是压缩气体的三种热过程?气体在压缩过程中的能量变化与气体状态(即温度、压力、体积等)有关。
往复式压缩机的工作原理（附结构解剖视频）往复式压缩机3D动画一、往复式压缩机工作过程往复式压缩机都有气缸、活塞和气阀。
压缩气体的工作过程可分成膨胀、吸入、压缩和排气四个过程。
例：单吸式压缩机的气缸，这种压缩机只在气缸的一段有吸入气阀和排除气阀，活塞每往复一次只吸一次气和排一次气。
（1）膨胀：当活塞向左边移动时，缸的容积增大，压力下降，原先残留在气缸中的余气不断膨胀。
（2）吸入：当压力降到稍小于进气管中的气体压力时，进气管中的气体便推开吸入气阀进入气缸。
随着活塞向左移动，气体继续进入缸内，直到活塞移至左边的末端（又称左死点）为止。
（3）压缩：当活塞调转方向向右移动时，缸的容积逐渐缩小，这样便开始了压缩气体的过程。
由于吸入气阀有止逆作用，故缸内气体不能倒回进口管中，而出口管中气体压力又高于气缸内部的气体压力，缸内的气体也无法从排气阀跑到缸外。
出口管中的气体因排出气阀有止逆作用，也不能流入缸内。
因此缸内的气体数量保持一定，只因活塞继续向右移动，缩小了缸内的容气空间（容积），使气体的压力不断升高。
（4）排出：随着活塞右移，压缩气体的压力升高到稍大于出口管中的气体压力时，缸内气体便顶开排除气阀的弹簧进入出口管中，并不断排出，直到活塞移至右边的末端（又称右死点）为止。
然后，活塞右开始向左移动，重复上述动作。
活塞在缸内不断的往复运动，使气缸往复循环的吸入和排出气体。
活塞的每一次往复成为一个工作循环，活塞每来或回一次所经过的距离叫做冲程。
二、压缩气体的三种热过程气体在压缩过程中的能量变化与气体状态（即温度、压力、体积等）有关。
在压缩气体时产生大量的热，导致压缩后气体温度升高。
气体受压缩的程度越大，其受热的程度也越大，温度也就升得越高。
压缩气体时所产生的热量，除了大部分留在气体中使气体温度升高外，还有一部分传给气缸，使气缸温度升高，并有少部分热量通过缸壁散失于空气中。
压缩气体所需的压缩功，决定于气体状态的改变。
说通缩点，压缩机耗功的大小与除去压缩气体所产生的热量有直接关系。

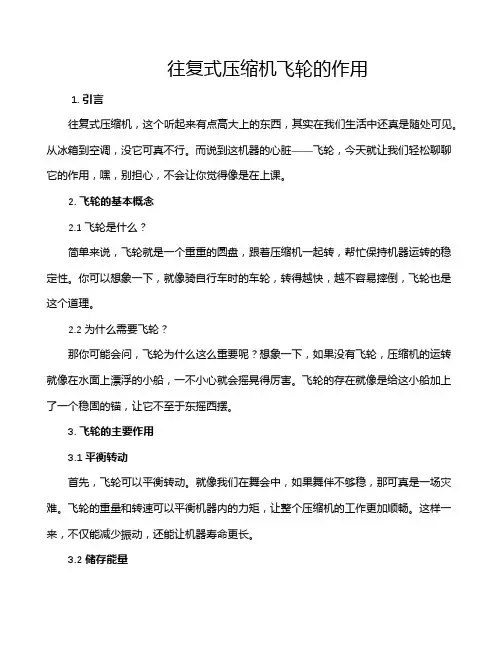

往复式压缩机飞轮的作用1. 引言往复式压缩机，这个听起来有点高大上的东西，其实在我们生活中还真是随处可见。
从冰箱到空调，没它可真不行。
而说到这机器的心脏——飞轮，今天就让我们轻松聊聊它的作用，嘿，别担心，不会让你觉得像是在上课。
2. 飞轮的基本概念2.1 飞轮是什么？简单来说，飞轮就是一个重重的圆盘，跟着压缩机一起转，帮忙保持机器运转的稳定性。
你可以想象一下，就像骑自行车时的车轮，转得越快，越不容易摔倒，飞轮也是这个道理。
2.2 为什么需要飞轮？那你可能会问，飞轮为什么这么重要呢？想象一下，如果没有飞轮，压缩机的运转就像在水面上漂浮的小船，一不小心就会摇晃得厉害。
飞轮的存在就像是给这小船加上了一个稳固的锚，让它不至于东摇西摆。
3. 飞轮的主要作用3.1 平衡转动首先，飞轮可以平衡转动。
就像我们在舞会中，如果舞伴不够稳，那可真是一场灾难。
飞轮的重量和转速可以平衡机器内的力矩，让整个压缩机的工作更加顺畅。
这样一来，不仅能减少振动，还能让机器寿命更长。
3.2 储存能量其次，飞轮还能储存能量。
这听起来有点复杂，但其实很简单。
飞轮在转动的时候，会储存一些动能，当压缩机需要更多的能量时，飞轮就能迅速释放这些能量，就像是平时攒了一点零花钱，急需用钱时随时拿出来用。
3.3 减少冲击最后，飞轮还有个不得不提的作用，就是减少冲击。
往复式压缩机的活塞在工作时，突然的运动变化会产生冲击力，飞轮则可以吸收这部分冲击力，避免损坏机器部件。
想象一下，如果你打篮球时有人故意推你一下，飞轮就像是你的队友，及时给你个支撑，让你不至于摔倒。
4. 结语总的来说，往复式压缩机的飞轮就像是一位默默无闻的英雄，虽然它不在台前，但却在背后为我们提供着稳定的支持。
就像生活中那些看似平常却不可或缺的人，飞轮的作用往往被忽视，但正是有了它，我们的生活才得以顺畅进行。
所以，下一次你打开冰箱或空调时，不妨给飞轮一点掌声，感谢它的默默付出！。
往复式压缩机工作原理往复式压缩机是一种常见的压缩机类型，广泛应用于空调、制冷设备、冷库等领域。
它的工作原理基于往复运动和压缩气体的原理，通过不断循环的往复运动，将气体压缩成高压气体，从而实现压缩的效果。
下面将详细介绍往复式压缩机的工作原理。
1. 压缩腔。
往复式压缩机通常由两个压缩腔组成，分别为吸气腔和排气腔。
吸气腔用于吸入低压气体，排气腔用于排出高压气体。
两个腔之间通过活塞隔开，活塞在往复运动时会周期性地改变腔的容积，从而实现气体的压缩。
2. 活塞。
活塞是往复式压缩机中最关键的部件之一，它通过连杆与曲轴相连，实现往复运动。
在工作时，活塞在气缸内做往复运动，改变气缸的容积，从而实现气体的压缩和排放。
3. 曲轴。
曲轴是往复式压缩机中的另一个重要部件，它通过连杆与活塞相连，将活塞的往复运动转化为旋转运动。
曲轴的旋转运动驱动压缩机的其他部件，如压缩机的阀门、风机等，实现整个压缩机的工作。
4. 工作过程。
往复式压缩机的工作过程可以分为吸气、压缩、排气和排润滑油四个阶段。
在吸气阶段，活塞向下运动，气缸内的压力降低，气体被吸入气缸内；在压缩阶段，活塞向上运动，气缸内的压力升高，气体被压缩；在排气阶段，活塞再次向下运动，气缸内的压力降低，压缩气体被排出气缸；在排润滑油阶段，润滑油被压缩气体带出气缸，从而实现对压缩机的润滑。
5. 控制系统。
往复式压缩机通常配备有控制系统，用于监测和调节压缩机的工作状态。
控制系统可以根据压缩机的负荷情况，调节压缩机的工作频率和压缩比，以实现能效优化和节能减排的目的。
总结。
往复式压缩机的工作原理基于活塞的往复运动和气体的压缩原理，通过不断循环的往复运动，将低压气体压缩成高压气体。
它在空调、制冷设备、冷库等领域有着广泛的应用，是一种成熟、稳定的压缩机类型。
掌握往复式压缩机的工作原理对于压缩机的使用和维护具有重要意义，可以帮助用户更好地理解和操作压缩机。
往复式压缩机常见故障原因及处理往复式压缩相对于其他形式的压缩机来说运转部件较多，摩擦易损件也多，特别是多级压缩机，介质流程长，介质过流部件多，所以压缩机故障非常频繁，故障产生的原因常常是复杂多样，有些甚至是相互关联。
因此必须经过细心的观察研究，甚至要经过多方面的试验，并依靠丰富的实践经验积累，才能判断出产生故障的真正原因所在。
正是因为故障原因复杂多样，所以大致应从四个方面进行综合分析：一、从监测仪表显示的故障例如温度、压力、振动、位移、功率方面显示的故障，首先要先检查仪器仪表监测系统，确保显示准确可靠；二、由于工艺操作方面的原因造成的故障，例如共振引起的异常振动，介质纯度不够，杂质较多引起的系统堵塞故障等，找到故障根源，才能高效排除设备故障；三、从设备本身部件的形状、位置、特征发生变化引起的自身故障，通常采用从简单到复杂、从局部到整体的排除方法逐一排除；四、另外综合以上三点，还要注重平时设备运行时的巡回检查，收集相关设备运行记录信息，进行综合分析。
综合能力：作为设备检修人员来说，应该理解和掌握以下通用和常用的技能点：一、材料线膨胀系数：（用于计算轴承、联轴器等盘状零部件冷热装配计算；相对运动部件配合间隙计算；）二、零部件形位公差：（用于零部件装配的检测和控制标准）三、零部件装配配合公差：（间隙配合、过渡配合、过盈配合，用于零部件装配的检测和控制标准）四、润滑剂：（用于冷却、清洗、降低摩擦，避免或减少磨损）五、材料性能：（用于选用材料时考虑其承受温度、压力、耐腐蚀等的性能）六、具备一定的制图，识图能力。
文案大全往复式压缩机常见故障产生的原因及处理措施如下：停机检修：①开足阀位，必要时阀门抽芯检查，维修。
进入界区介质压力；②根据各级检测情况进行综合判断各级气阀、检查更换气阀；③先拧紧填料函盖螺栓，仍泄漏时则修理或更换填料；④如果是单作用气缸，可增减气缸盖垫片厚度进行调整，如果是双作用气缸，盖侧可增减气缸盖垫片厚度进行调整；轴侧可在活塞杆与十字头连接处增减垫片厚度进行调整，必要时缩短活塞杆长度；⑤更换活塞环；⑥气缸套裂纹需更换气缸套，活塞裂纹可进行补焊打磨处理，或更换活塞。
往复压缩机介绍目录3. 动设备（往复式压缩机）3.1 压缩机简介3.1.1 压缩机的用途3.1.2 压缩的方法及压缩机类型3.2 基本理论介绍3.2.1 基本定律1）热力学第一定律2）热力学第二定律3）熵的定义3.2.2 压缩过程3.2.3 理想气体定律3.2.4 压缩级数3.2.5 轴功率3.3 压缩机型式的选择3.4 往复压缩机3.4.1 用途3.4.2 加氢重整装置中氢压机的一般特点 1）加氢装置2）重整装置3）转速及活塞线速度4）气体载荷及活塞杆静载荷 5）反向角的概念及应用6）尾杆的应用7）排气温度3.4.3 往复机的结构特点及材质 1）综述2）主要结构特点及材质3.4.4 典型气、水、油系统介绍 1）工艺气路系统2）润滑油系统3）软化水系统3.4.5 驱动机3.4.6 工艺配管要求3.4.7 对基础的要求3.4.8 往复机的热力计算简介3.4.9 往复机控制系统简介3.6 组合式机组介绍3.7 选型实例分析3.8 国内外主要压缩机制造商介绍3.1 压缩机简介3.1.1 压缩机的用途压缩机的基本目的就是提高被压缩介质的压力。
3.1.2 压缩的方法及压缩机类型压缩方法大体可分为两类：一是通过容积的变化，二是通过速度的变化。
相应的压缩机可以分成两大类型：容积式（间断流动）和动力式（连续流动）。
主要的压缩机分类可见下图：图3－1－1 主要压缩机类型3.2 基本理论介绍3.2.1 基本定律1）热力学第一定律在任一过程中（比如说压缩过程），能量既不可能生成也不可能消灭，而只能从一种形式变成另一种形式。
2）热力学第二定律可以有几种表达方法：a) 热量不能自动从冷的物体传到热的物体；b) 仅在外加功的情况下，热量才可能从低温物体传到高温物体。
c) 真实过程中，孤立系统的有用能总要降低。
d) 热量或能量（或水），总是从高向低流。
3）熵的定义能量有高有低，能量只有在从高位移到低位时才能利用。
熵是用来表征能量的不可用性。
往复式压缩机的基本知识及原理压缩机的分类压缩机种类很多，按照工作原理可分为容积式和速度式：容积式包括：往复式和回转式。
往复式包括：活塞式和膜片式。
回转式包括：螺杆式、滑片式和转子式速度式包括：离心式、轴流式和混流式。
容积式压缩机：指气体直接受到压缩，从而使气体容积缩小，压力提高的机器。
一般这类压缩机具有容纳气体的气缸。
以及压缩气体的活塞。
按容积变化方式的不同，有往复式和回转式两种结构。
往复式压缩机往复式压缩机有活塞式和膜片式两种式。
在圆筒形气缸中有一个可做往复运动的活塞，气缸上有可控制进、排气阀。
当活塞做往复运动时，气缸容积便周期性的变化，借以实现气体的吸进、压缩和排出。
一、往复式压缩机的特点1、往复式压缩机与离心式压缩机比较（1）无论流量大小都能达到所需压力，一般单级終压可达0、3至0。
5MPa，多级压缩可达到100MPa。
（2）效率较高。
（3）气量调节时排气压力几乎不变。
（4）在一般压力范围内，对材料的要求不高，可用普通的金属材料。
2、主要缺点（1）转速底，排气量较大时机器显得笨重。
（2）结构复杂，易损件多，日常维修量大。
（3）动平衡性差，运转时有振动，噪音大。
（4）排气量不连续，气流不均匀。
3、各类压缩机的使用范围活塞式适用于中小输气量，排气压力可由低压到超高压；离心式和阻流式适用于输送大气量，中低压情况；回转式适用于中小输气量、中低压情况。
二、往复式压缩机的工作原理：依靠气缸工作容积周期性的变化来压缩气体，以达到提高工作压力的目的。
（活塞在气缸内的往复运动造成减压将气体吸入，继而将气体压缩至一定压强而将它送出）活塞式压缩机的工作原理。
压缩机是用以将低压力的气体压缩至高压力的机器，在完成这项任务时，多采用逐次的多级压缩，每级气缸中都有相同的吸气、压缩和排气过程。
1、压缩机的理论循环气体在气缸内的理论循环，具有以下特点，即压缩机在吸气、排气时，不存在进排气阀处的压力损失，进排气过程压力处保持恒压，压缩过程指数量是一个定值，故气体在压缩时与气缸壁等处皆不发生热脚换，缸内不存在余隙容积以贮留小部分高压气体，全部气体均能排出气缸外。
2024年往复压缩机工程技术规定样本1. 范围1.1 适用性本工程技术规定专门针对由电动机驱动的往复活塞式压缩机组。
在遵守合同规定的标准、规范和数据表等的前提下，本规定对往复活塞式压缩机及其附属设备在制造、检验、试验、装运、供货范围、性能保证、卖方图纸和资料等方面提供主要补充、强调或限制性说明。
使用本规定时，应结合工程项目对机组的要求进行相应调整或修改。
1.2 排除范围本规定不适用于以下往复活塞式压缩机：1. 组装式冷冻压缩机组；2. 移动式或无十字头的单作用筒式压缩机组；3. 排气压力高于31.5MPa的往复活塞式压缩机。
2. 基本要求2.1 卖方责任卖方应按照买方要求的标准、规范、数据表及本工程技术规定对机组承担全部合同责任。
在保证机组良好性能的前提下，应尽量降低机组的造价。
2.2 遵循标准除本工程技术规定外，还应遵循GB标准。
2.3 偏离说明卖方对买方要求的标准、规范、数据表及本工程技术规定的任何偏离，均应以书面形式及时向买方澄清，并经买方认可后方能生效。
对有矛盾的条款应按照以下优先程序：1. 合同及其技术附件；2. 本工程技术规定；3. 采用的标准与规范；4. 卖方的报价书。
2.4 参数单位所有的参数应采用国际单位制(SI)。
2.5 报价文件语言卖方报价文件的语言种类应由买、卖双方商定。
2.6 买方参与检验买方将参加卖方供货机组的部分检验和试验，但不解除卖方的全部合同责任。
2.7 图纸和资料提供卖方应向买方提供供审查的图纸和资料，但卖方应对其所采购的机组承担全部责任。
3. 主要参考标准与规范(1) API618一般炼油厂用往复式压缩机或与之等效的标准；(2) ASMEⅧ钢制压力容器；(3) GB150钢制压力容器；(4) GB151钢制管壳式换热器；(5) IEC电气设计。
4. 基本设计与制造4.1 概述卖方设计的压缩机组，包括压缩机、驱动机、辅助设备及其保证压缩机组长期正常操作系统(包括电、仪控制等)应完好齐备。
