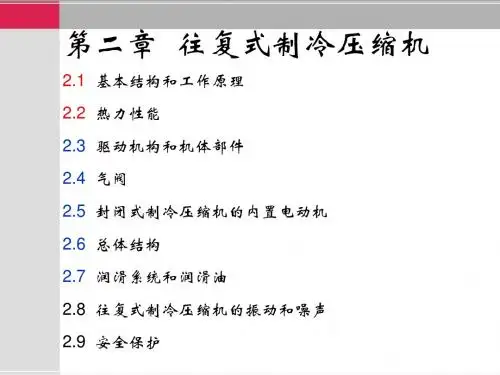

第二章 往复式制冷压缩机(3)

制冷压缩机实训报告(一)往复式制冷压缩机目录一、制冷压缩机的分类二、制冷压缩机的研究动态三、往复式制冷压缩机1、往复式制冷压缩机的工作原理2、往复式制冷压缩机工作过程3、往复式制冷压缩机的特点及技术标准4、往复式制冷压缩机在我国的发展5、往复式制冷压缩机国内外生产状况6、往复式制冷压缩机的技术进步一、制冷压缩机的分类制冷压缩机的种类和形式很多，根据其工作原理，可分为容积型和速度型两大类，如图3.1所示。

1、容积型容积型压缩机是靠工作腔容积的改变实现吸气、压缩、排气等过程。

容积型压缩机根据其工作部件的运动形式，又分为往复式和回转式，前者活塞在气缸内作往复运动，而后者是工作部件在气缸内作回转运动，如图5-1所示的螺杆式、滑片式等压缩机均为回转式。

但目前制冷工业使用最广泛的为活塞式压缩机，且机型有几十种之多。

在容积型压缩机中，气体压力的升高是靠吸入气体的体积被强行缩小。

2、速度型速度型压缩机是靠高速旋转的工作叶轮对蒸气做功，使压力升高并完成输送蒸气的任务。

这类压缩机根据蒸气的流动方向分为离心式和轴流式两种，其中应用较广的是离心式。

在速度型压缩机中，气体压力的升高是靠气体的速度转化而来，即先使气体获得一定高速，然后再由气体的速度能转化为压力能。

其主要形式是离心式制冷压缩机制冷压缩机根据其工作原理可分为容积型和速度型两大类。

所有制冷压缩机，根据其结构特点和工作原理，均有其最佳冷量使用范围。

因此，当使用的冷量和条件不同时，应选用不同形式的压缩机，以获得最佳运行效果。

二、制冷压缩机的研究动态随着制冷和空调设备的节能化和多用化,作为制冷技术心脏的压缩机的研究有很大进展。

本文介绍日本国内外压缩机的学术会议和学术刊物上发表的研究论文,涉及活塞式、旋转式、涡线式、螺杆式等压缩机的最新动态。

例如在涡线式压缩机方面,最近研究了几何学基本性能的解析、运动力学模型和稳定性、漏泄特性、振动特性、压力支持机构的最佳化、喷油性能、齿形曲线除渐。

在制冷系统中，三种常见的制冷压缩机（往复式、螺杆式、离心式）的作用都是将低温物体的热量不断地转移到常温环境介质中，从而到达制冷目的，并且它还提供与蒸发温度与冷凝温度相对应的低压与高压的条件。

根据他们的工作原理的不同，制冷压缩机一般可以分为容积型与速度型。

容积型制冷压缩机包括往复式与螺杆式。

速度型制冷压缩机为离心式。

容积性制冷压缩机的工作原理是用机械的方法使密闭容器的容积变小，使气体压缩而增加气体的压力。

速度性制冷压缩机的工作原理是用机械的方法使流动的获得很高的流速，然后在扩张的通道内使气流的速度减小，使气体的动能转化为压力能，从而到达提高气体压力的目的。

在制冷系统中，因为容积型制冷压缩机与速度型制冷压缩机在工作原理的不同，所以它们在制冷性能上受到的影响也是不同的。

对于容积型制冷压缩机来说，它的制冷性能受到密闭容器的容积的利用率的影响。

因此，如果想提它的制冷性能，就必须充分利用密闭容器的容积的利用率。

对于速度性压缩机来说，它的制冷性能受到气流的速度的影响。

因此，如果想提它的制冷性能，就必须充分提高气流的速度。

在制冷系统中，因为三种常见的制冷压缩机（往复式、螺杆式、离心式）在主要用途上的不同，所以它们的适用温度也是不同的。

往复式制冷压缩机主要适用于家用冰箱，商用冰箱，空调，商用冷藏，办公用冷藏，汽车空调食品工业及其它工业冷冻空调，石油，化工用冷却设备。

它的适用温度为-120度以上，包括单级、双级、复叠。

螺杆式制冷压缩机主要适用于食品及其它工业冷冻空调。

它的适用温度为-80度以上。

离心式制冷压缩机主要适用于石化，纺织等工艺冷却、大型空调。

它的适用温度为-160度以上。

在制冷系统中，因为三种常见的制冷压缩机（往复式、螺杆式、离心式）在适用温度范围的不同，所以它们的单机制冷量也是不同。

在三种常见的制冷压缩机（往复式、螺杆式、离心式）中，单机制冷量最大是离心式制冷压缩机，它的单机制冷量为160至30000千瓦。

往复式压缩机原理及结构----34b4083e-715e-11ec-b982-7cb59b590d7d从世界范围内看压缩机的发展历程和概况。

活塞式压缩机的发展历史悠久，具有丰富的设计、研究、制造和运行的经验，至今在各个领域中依然被广泛采用、发展着。

然而，也必须注意到，制冷压缩机的不断进步也反映在其种类的多样性方面，活塞式以外的各类压缩机机型，如离心式、螺杆式、滚动转子式和涡旋式等均被有效地开发和利用，并各具特色，这就为我们制冷工程的业内人士在机型的选择上提供了更多的可能性。

在这样的背景之下，活塞式压缩机的使用范围必然受到一定影响而出现逐渐缩小的趋势，这一趋势在大冷量范围内表现得更为显著。

在中小冷量范围内，实际上还是以活塞式压缩机为主往复式压缩机的优缺点优点：适应各种压力热效率高、单位耗电量少、加工方便对材料要求低，造价低廉成熟的生产、使用、设计和制造技术，简单的设备系统，缺点：结构复杂、易损件多、维修工作量大运转时有震动不连续气体传输和气体压力波动第一章热力循环（1）理论循环与实践循环的区别（2）实际循环的压缩机的性能1.制冷压缩机性能指标输气量：单位时间内由吸气端输送到排气端的气体质量称谓压缩机的质量输气量q，单位为kg/h，此气体若换算为吸气状态的容积，则是压缩机的容积输气量q，单位为立方米/h。

制冷量：表示制冷压缩机工作能力的重要指标之一，即单位时间内可产生的制冷量。

输气系数：表示压缩机气缸工作容积的有效利用率，即压缩机实际输气量与理论输气量之比值－－称为输气系数。

指示功率和指示效率：单位时间消耗的指示功是压缩机的指示功率。

制冷压缩机的指示效率是压缩一千克工作介质所需的绝热循环理论功的值。

轴功率、轴效率和机械效率：由原动机传到压缩机主轴上的功率，称为轴功率。

制冷压缩机的等熵理论功率与轴功率之比称为轴效率，用于评估压缩机主轴输入功率利用的完善程度。

机械效率是压缩机的指示功率和轴功率之比，用以评定压缩机摩擦损耗的大小程度。

三种压缩机（往复式、螺杆式、离心式）性能特点、优缺点一、三种常见压缩制冷机介绍1、螺杆式压缩机螺杆式压缩机又称螺杆压缩机。

20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油（常称为湿行程）不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。

以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。

在工业方面，为了节能，亦采用螺杆式热泵作热回收。

2、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。

在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用, 使气体压力得到提高。

早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。

由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。

随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。

3、往复活塞压缩机是各类压缩机中发展最早的一种，公元前1500年中国发明的木风箱为往复活塞压缩机的雏型。

18世纪末，英国制成第一台工业用往复活塞空气压缩机。

20世纪30年代开始出现迷宫压缩机，随后又出现各种无油润滑压缩机和隔膜压缩机。

50年代出现的对动型结构使大型往复活塞压缩机的尺寸大为减小，并且实现了单机多用。

活塞式压缩机使用历史悠久，是目前国内用得最多的制压缩机。

由于其压力范围广，能够适应较宽的能量范围，有高速、多缸、能量可调、热效率高、适用于多种工况等优点；其缺点是结构复杂，易损件多，检修周期短，对湿行程敏感，有脉冲振动，运行平稳性差。
