cisco典型三层交换机VLAN配置
所谓典型局域网就是指由一台具备三层交换功能的核心交换机接几台分支交换机（不一定具备三层交换能力）。我们假设核心交换机名称为：com；分支交换机分别为：par1、par2、par3，分别通过port 1的光线模块与核心交换机相连；并且假设vlan名称分别为counter、market、managing„„
需要做的工作：
A、设置vtp domain（核心、分支交换机上都设置）
B、配置中继（核心、分支交换机上都设置）
C、创建vlan（在server上设置）
D、将交换机端口划入vlan
E、配置三层交换
A、设置vtp domain。 vtp domain 称为管理域。
交换vtp更新信息的所有交换机必须配置为相同的管理域。如果所有的交换机都以中继线相连，那么只要在核心交换机上设置一个管理域，网络上所有的交换机都加入该域，这样管理域里所有的交换机就能够了解彼此的vlan列表。
com#vlan database 进入vlan配置模式
com(vlan)#vtp domain com 设置vtp管理域名称 com
com(vlan)#vtp server 设置交换机为服务器模式
par1#vlan database 进入vlan配置模式
par1(vlan)#vtp domain com 设置vtp管理域名称com
par1(vlan)#vtp client 设置交换机为客户端模式
par2#vlan database 进入vlan配置模式
par2(vlan)#vtp domain com 设置vtp管理域名称com
par2(vlan)#vtp client 设置交换机为客户端模式
par3#vlan database 进入vlan配置模式
par3(vlan)#vtp domain com 设置vtp管理域名称com
par3(vlan)#vtp client 设置交换机为客户端模式
不同VLAN之间相互通信的两种方式（单臂路由、三层交换）
试验环境：东郊二楼第三机房
试验设备：Catalyst 2950-24（SW3）
Catalyst 3750 SERIES (带两个SD接口，S8----SW-2L)
计算机（PC5、PC6）。
试验目的：
1、通过单臂路由实现不同VLAN之间的通信
2、通过三层交换路由功能实现不同VLAN之间的通信
网络拓扑图：
1、单臂路由实现不同VLAN互通试验网络拓扑图
2、三层交换实现不同VLAN互通实验网络拓扑图
实验步骤：
单臂路由实现不同VLAN互通试验步骤
一、 交换机SW3的具体配置（主要配置vlan和trunk接口）
1、在SW3上创建vlan 100、vlan200、vlan300，名称依次为caiwu、xiaoshou、gongcheng。（创建vlan既可以在vlan database中，也可以在全局模式下配置，本实验是在vlan
database中配置的）
2、在全局模式下，将f0/1 – 5号端口划分到vlan 100中，f0/6– 10口划分到vlan 200中，f0/11 – 15号端口划分到vlan 300中，并全部配置成access模式。
3、使用show vlan显示SW3的vlan配置信息，可以看出配置正确）
4、交换机如果通过路由器实现VLAN之间的通信，需要将连接交换机的端口配置成trunk模式，只有trunk线路才能使vlan通过。
二、 路由器R2的具体配置（通过配置路由器子接口封装之后作为每一个vlan的网关）
1、在路由器（R2）与交换机（SW3）的端口上配置子接口，每个子接口的IP地址是每个VLAN的网关地址（也可以理解为下一跳地址），并在子接口上封装802.1Q协议（交换机通用封装模式）。也可以封装ISL协议（cisco专用协议，不兼容802.1Q）。

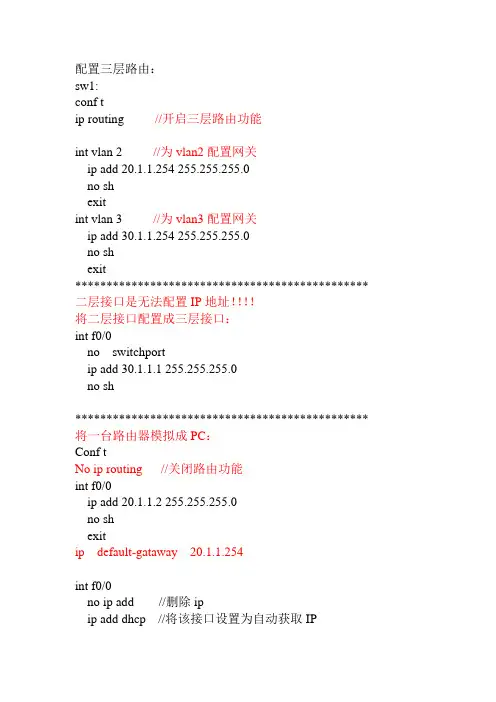

配置三层路由：
sw1:
conf t
ip routing //开启三层路由功能
int vlan 2 //为vlan2配置网关
ip add 20.1.1.254 255.255.255.0
no sh
exit
int vlan 3 //为vlan3配置网关
ip add 30.1.1.254 255.255.255.0
no sh
exit
***********************************************
二层接口是无法配置IP地址！！！！
将二层接口配置成三层接口：
int f0/0
no switchport
ip add 30.1.1.1 255.255.255.0
no sh
***********************************************
将一台路由器模拟成PC：
Conf t
No ip routing //关闭路由功能
int f0/0
ip add 20.1.1.2 255.255.255.0
no sh
exit
ip default-gataway 20.1.1.254
int f0/0
no ip add //删除ip
ip add dhcp //将该接口设置为自动获取IP
配置DHCP中继：(在三层交换机上配置)
Int vlan 3 DHCP服务器的IP
Ip helper-address 20.1.1.1
Exit
Int vlan 4
Ip helper-address 20.1.1.1
Exit
哪个VLAN需要DHCP帮助,在哪个VLAN里配置DHCP中继!!!
STP:
逻辑上断开环路，防止广播风暴的产生
当线路故障，阻塞接口被激活，恢复通信，起备份线路的作用
授课：XXX 三层交换机路由配置

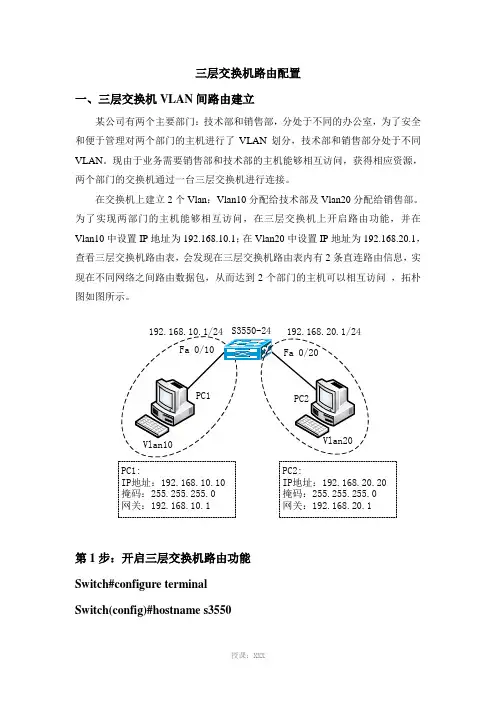

一、三层交换机VLAN间路由建立
某公司有两个主要部门：技术部和销售部，分处于不同的办公室，为了安全和便于管理对两个部门的主机进行了VLAN划分，技术部和销售部分处于不同VLAN。现由于业务需要销售部和技术部的主机能够相互访问，获得相应资源，两个部门的交换机通过一台三层交换机进行连接。
在交换机上建立2个Vlan：Vlan10分配给技术部及Vlan20分配给销售部。为了实现两部门的主机能够相互访问，在三层交换机上开启路由功能，并在Vlan10中设置IP地址为192.168.10.1；在Vlan20中设置IP地址为192.168.20.1，查看三层交换机路由表，会发现在三层交换机路由表内有2条直连路由信息，实现在不同网络之间路由数据包，从而达到2个部门的主机可以相互访问 ，拓朴图如图所示。
第1步：开启三层交换机路由功能
Switch#configure terminal
Switch(config)#hostname s3550S3550-24Vlan10Vlan20Fa 0/10Fa 0/20PC1PC2192.168.10.1/24192.168.20.1/24PC1:IP地址：192.168.10.10掩码：255.255.255.0网关：192.168.10.1PC2:IP地址：192.168.20.20掩码：255.255.255.0网关：192.168.20.1
授课：XXX S3550(conifg)#ip routing
第2步：建立Vlan，并分配端口
S3550(conifg)#vlan 10
S3550(config-vlan)#name sales
S3550(config-vlan)#exit
S3550(conifg)#vlan 20
S3550(config-vlan)#name technical
S3550(config-vlan)#exit
